蓝桥杯-51单片机-AT24C02

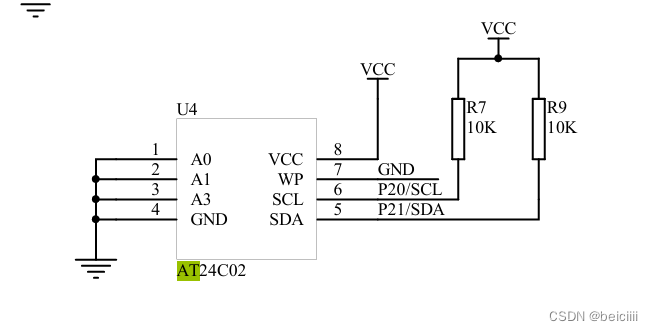

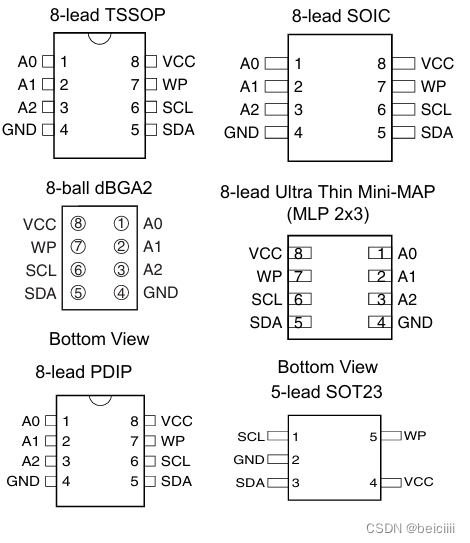

AT24C02引脚及原理图

AT24C02是一种电可擦除可编程ROM(EEPROM)，它是一种可以实现掉电不丢失的存储器，可用于保存单片机运行时想要永久保存的数据信息。

具体原理及内部时序不做深究，只记录蓝桥杯备赛过程中学习的如何使用。

AT24C02如何使用及代码

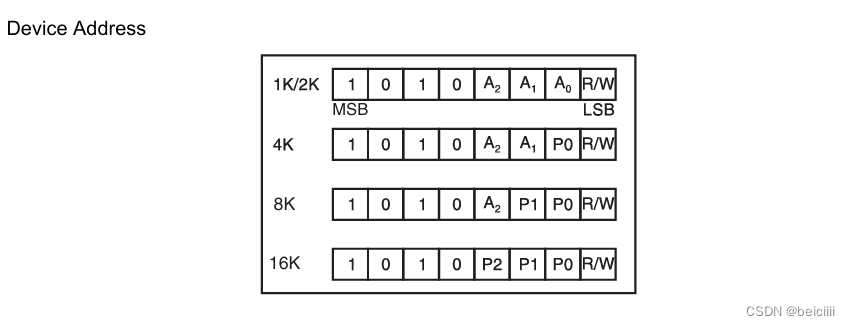

同之前学的PCF8591一样，AT24C02是由I2C总线控制的芯片，在使用时应先发送地址字节，告诉芯片要使用何种大小的存储空间及是读是写。由芯片手册可知地址如下：

一：写操作：

写操作需要三个变量，即要写入的内容EEPROM_Dat，要写入的位置addr，要写入的字节数量num。

蓝桥杯中使用1K/2K，如需进行写操作，应按如下流程：

发送地址字节 A0 = 1010 0000，选中地址，开始写入->写入存储位置addr->
