cubemx stm32 a3144模块 霍尔效应传感器 风扇转速驱动代码

a3144

资料

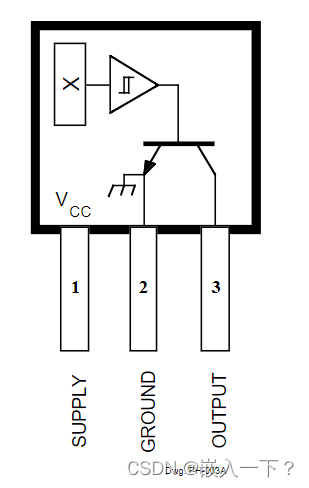

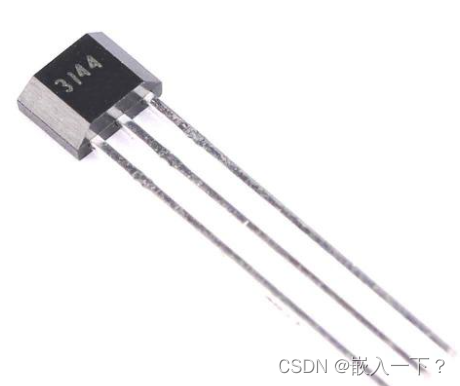

a3144是一种开关型霍尔效应传感器，由下图所知，他有3个引脚，（从丝印正对来看）从左到右是VCC、GND和输出的型号引脚。

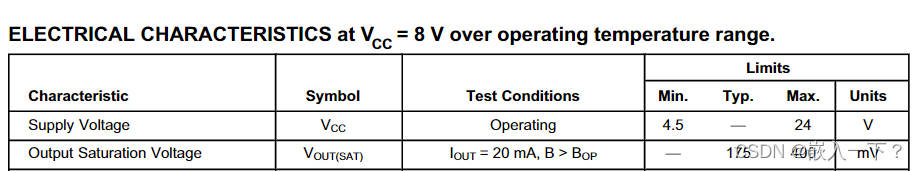

需要注意的是：这里的的VCC的范围在4.5到24V之间，输出的饱和电压虽然在400mv以下，但是经过我的实验，发现是可以被stm32单片机引脚的输入模式检测到的

使用方法（这里测速使用）

拿丝印方向正对 磁极的S极，会输出一个高电平

cubemx配置

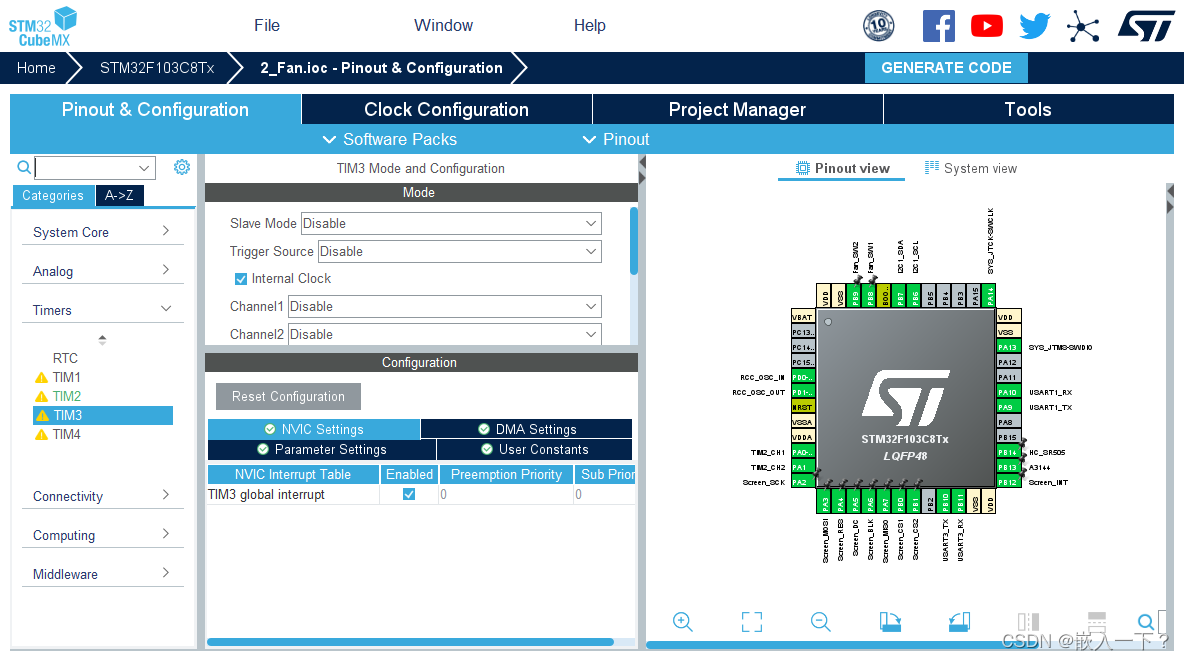

开个定时器，配置1ms进中断

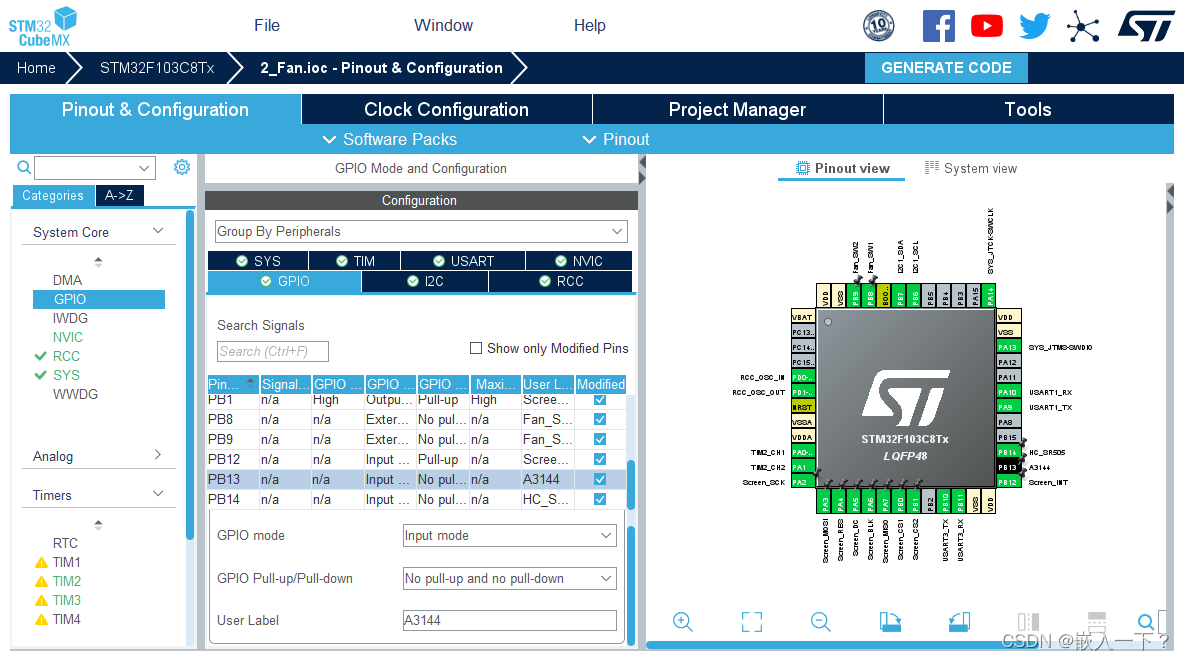

开个GPIO口为输入模式

风扇硬件安装以及代码

硬件部分

安装

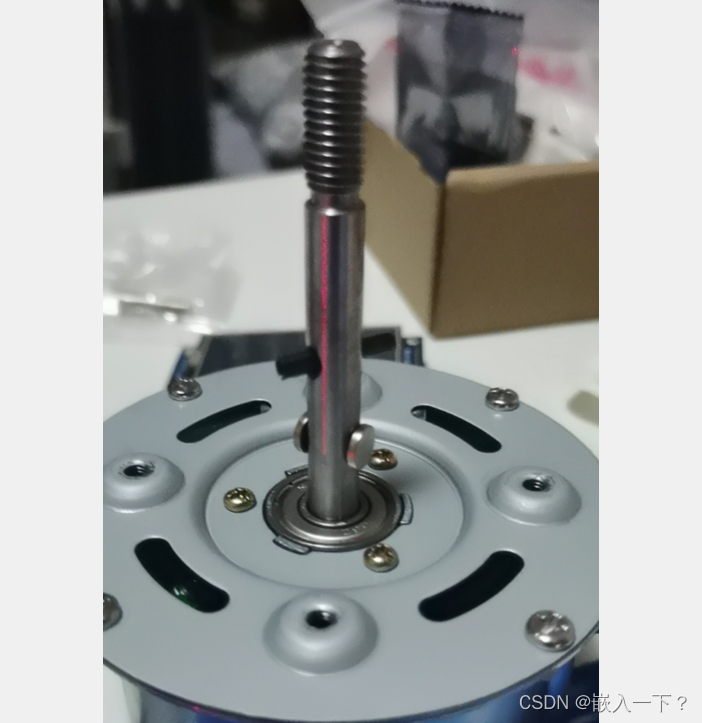

在旋转轴两边各贴一个磁铁，对外的磁极为S极

硬件使用

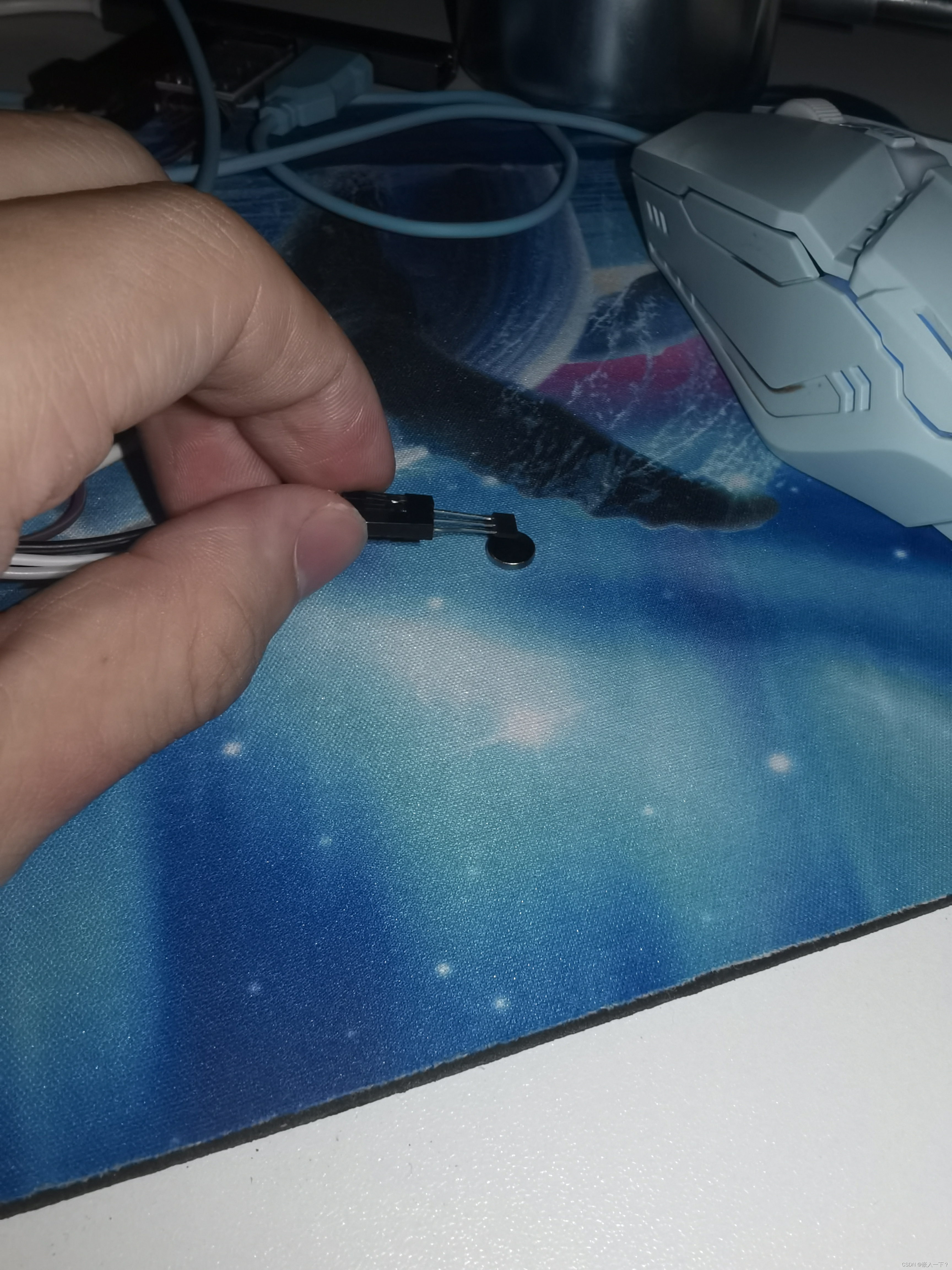

a3144模块的丝印方向正对风扇

代码部分

a3144.c

#include "a3144.h"
#include "tim.h"

#define A3144_Port	GPIOB
#define A3144_PIN	GPIO_PIN_13


uint16_t cntFanSpeed = 0;	// 风扇速度
uint16_t cntFanCnt = 0;		// 风扇计数


// 转速计数
void CountFanSpeed(void)
{
	static uint8_t Flip = 0;

	if(Flip != HAL_GPIO_ReadPin(A3144_Port, A3144_PIN))	// 判断是否翻转
	{
		Flip = HAL_GPIO_ReadPin(A3144_Port, A3144_PIN);
		cntFanCnt++;
	}
}

// 获取转速
unsigned short int Get_FanSpeed(void)
{
	static uint16_t beforeSpeed = 0, cntClear = 0;

	cntClear++;
	if(cntClear == 5) // 判断长时间为零，就是停转了
	{
		cntClear = 0;
		beforeSpeed = 0;
	}

	if(cntFanSpeed != 0) // 若是当前转速有计，则获取最新速度
	{
		cntClear = 0;

		beforeSpeed = cntFanSpeed;
		cntFanSpeed = 0;
	}

	return beforeSpeed;
}

void a3144_Init(void)
{
	HAL_TIM_Base_Start_IT(&htim3);
}

/*定时器中断*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	static uint16_t cnt1s = 0;
	if(htim == &htim3)
	{
		CountFanSpeed();	// 判断翻转计算

		cnt1s++;
		if(cnt1s >= 1000)	// 到达1s
		{
			cnt1s = 0;
			cntFanSpeed = cntFanCnt/4;
			cntFanCnt = 0;
		}
	}
}

a3144.h

#ifndef __A3144_H_
#define __A3144_H_


/* a3144初始化 */
void a3144_Init(void);
/* 读引脚电平 */
unsigned short int Get_FanSpeed(void);


#endif /* __A3144_H_ */

main.c

头文件

include "a3144.h"
include "U_Print.h"	// 用户串口打印函数

初始化

a3144_Init();

循环中

U_Printf("Fan speed : %d\r\n", Get_FanSpeed());

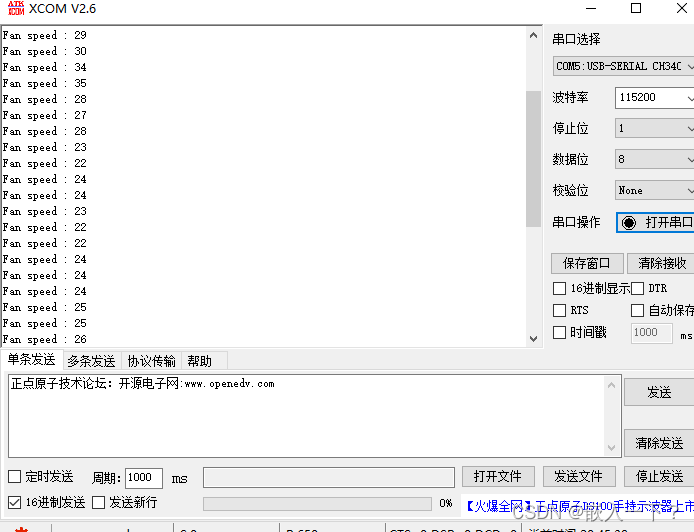

效果展示

资料

芯片数据手册
