最近很多uu问我怎么用quartus连接的modelsim软件进行仿真，所以这里给大家一个简要教程啦

本篇文章以第九周实验：实现寄存器74LS374为例，按步骤讲解使用modelsim进行仿真的全过程，需要的uu记得收藏哦~

第九周实验的博客教程请参考：

北邮22级信通院数电：Verilog-FPGA（9）第九周实验（4）实现寄存器74LS374-优快云博客

一.modelsim的安装与破解、与quatus建立连接

请参考我的博客北邮22级信通院数电：Verilog-FPGA（2）modelsim北邮信通专属下载、破解教程_青山入墨雨如画的博客-优快云博客

二.仿真步骤

创建工程。

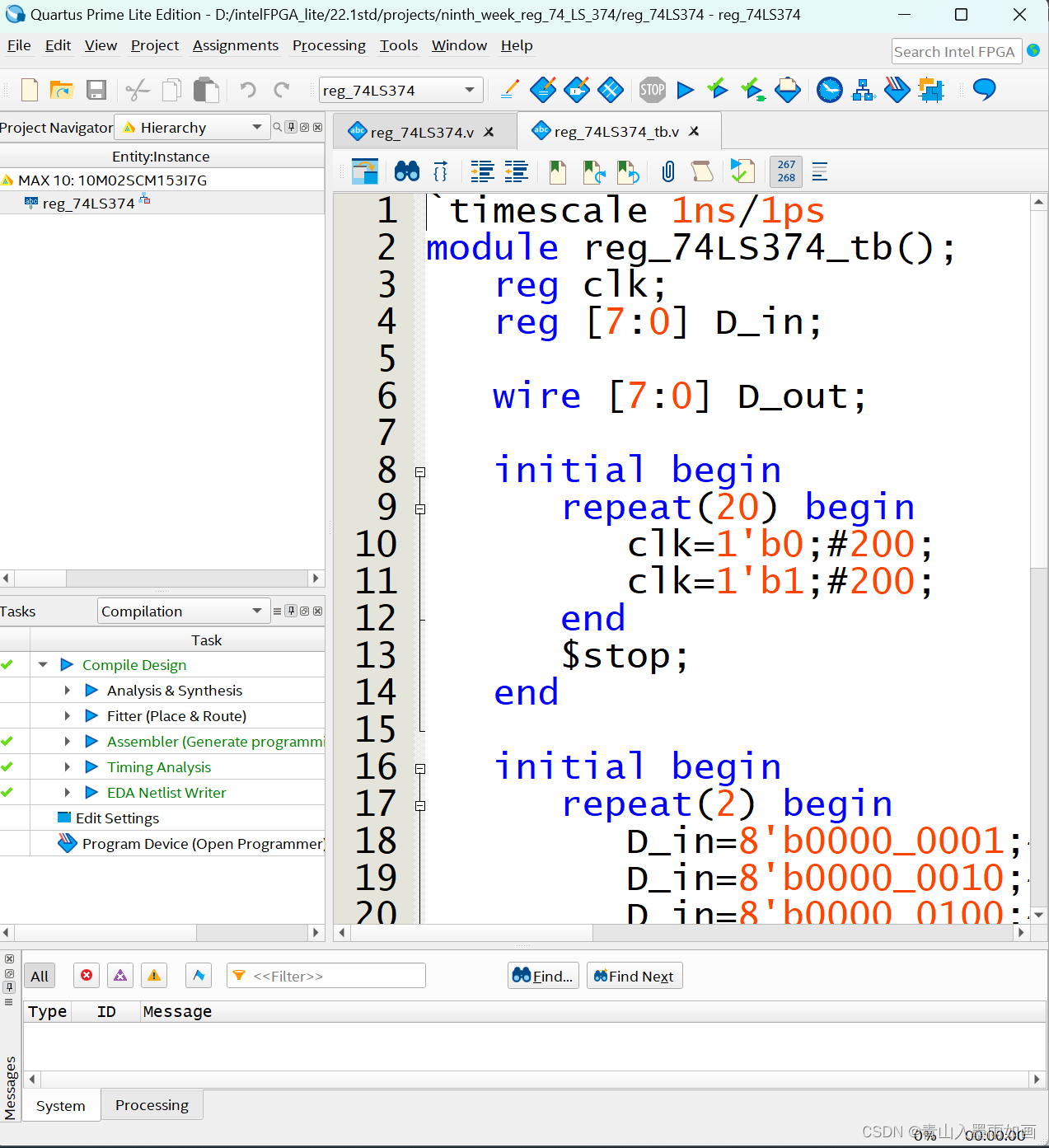

添加主程序和仿真测试文件。

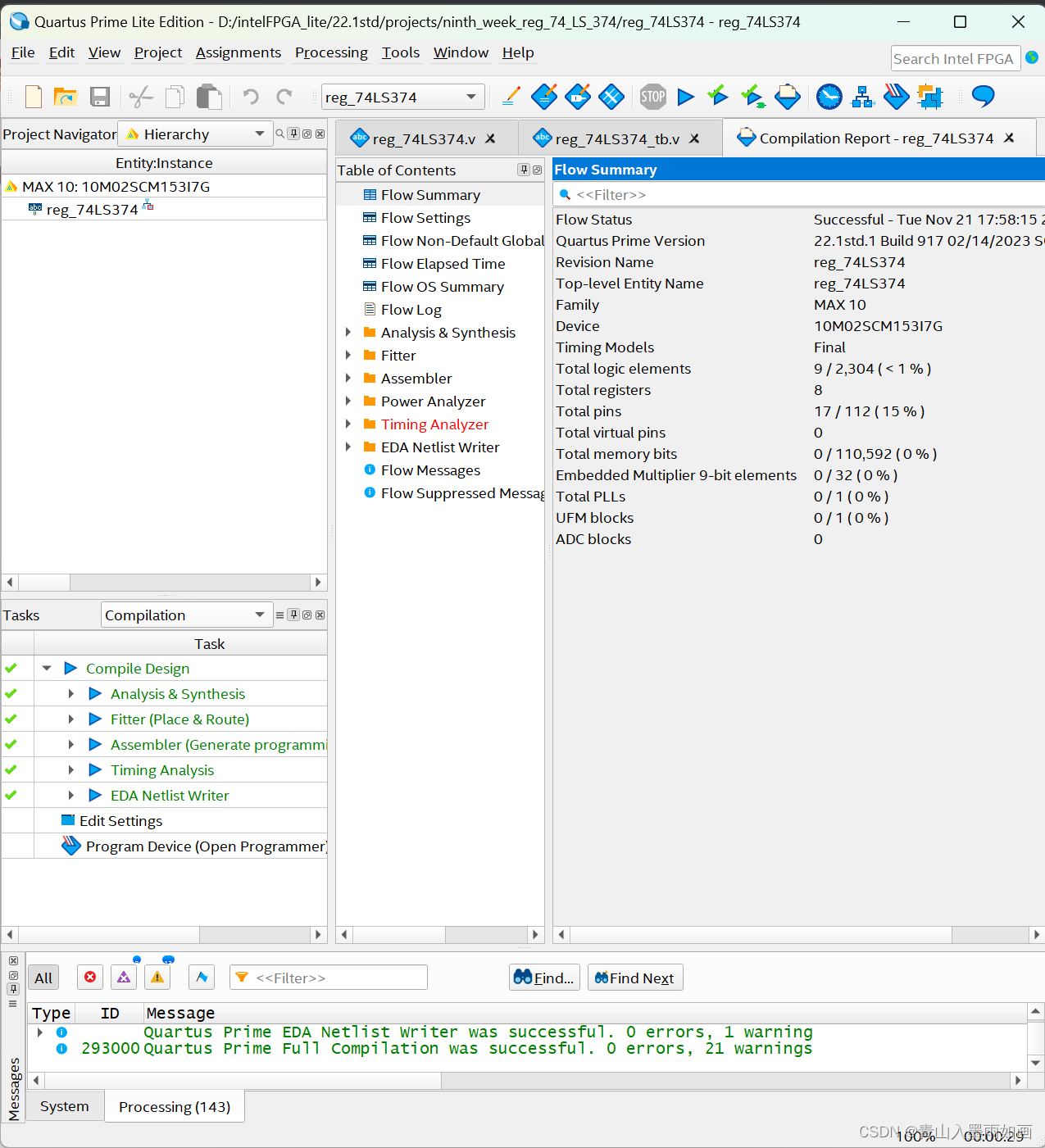

综合。

注意，使用仿真方法对项目进行测试不用分配管脚。

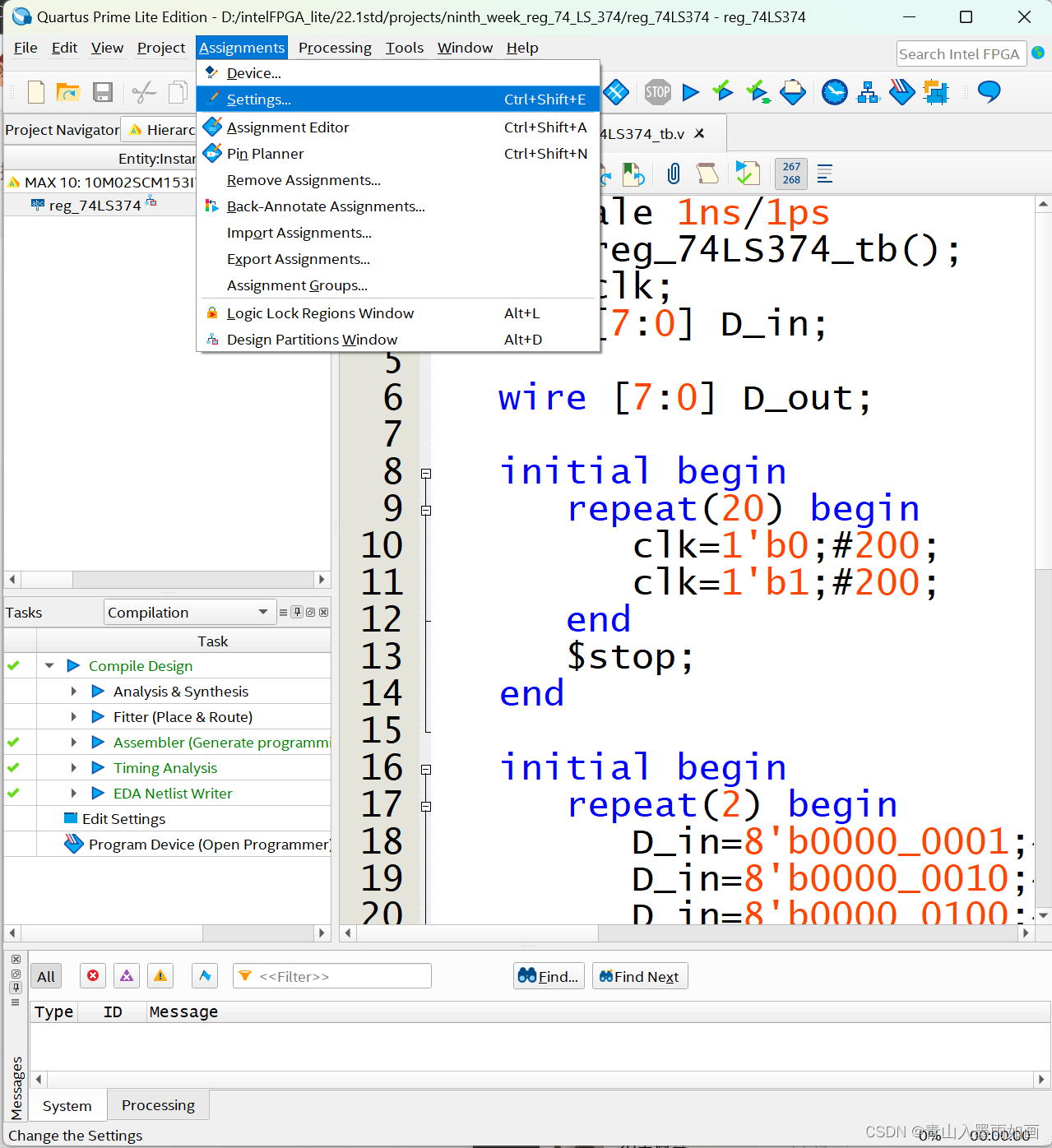

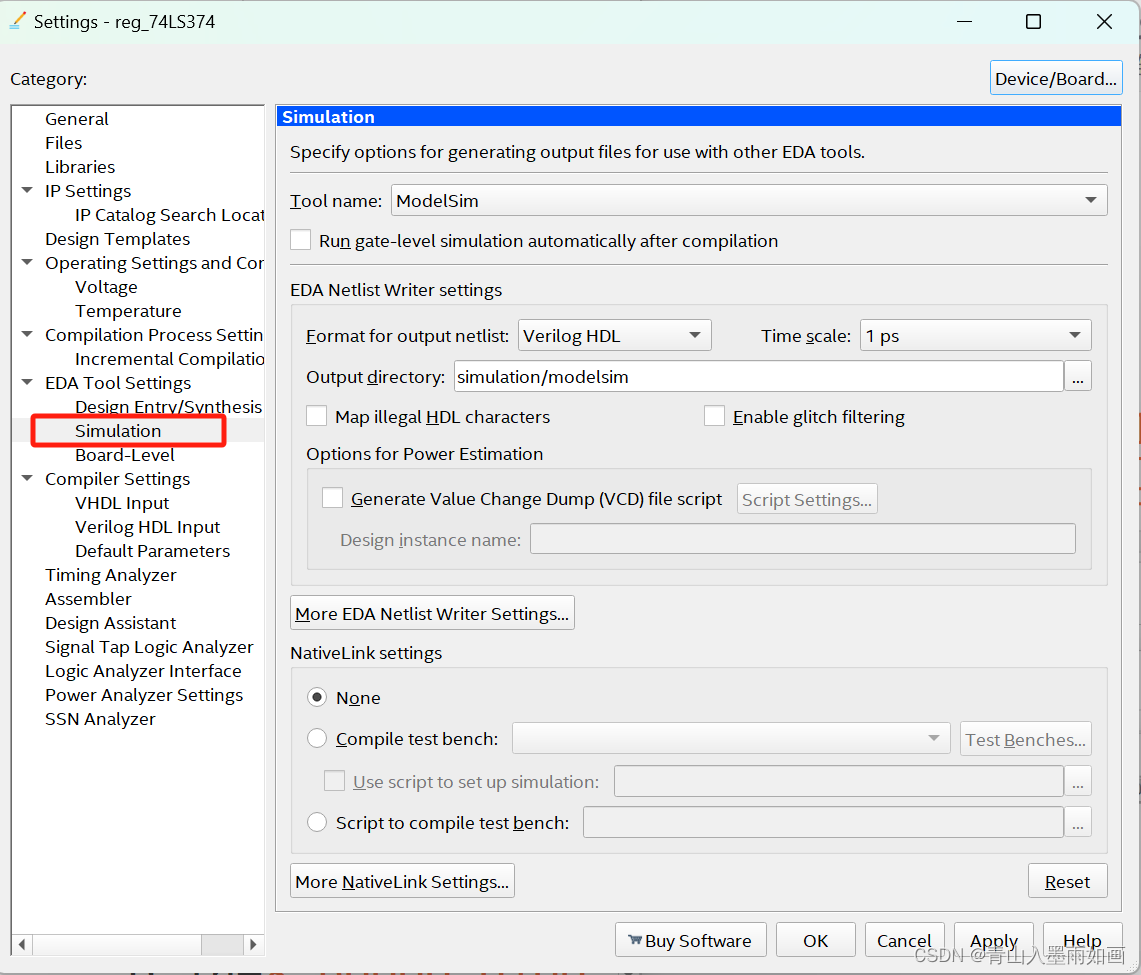

assignments->settings->simulation

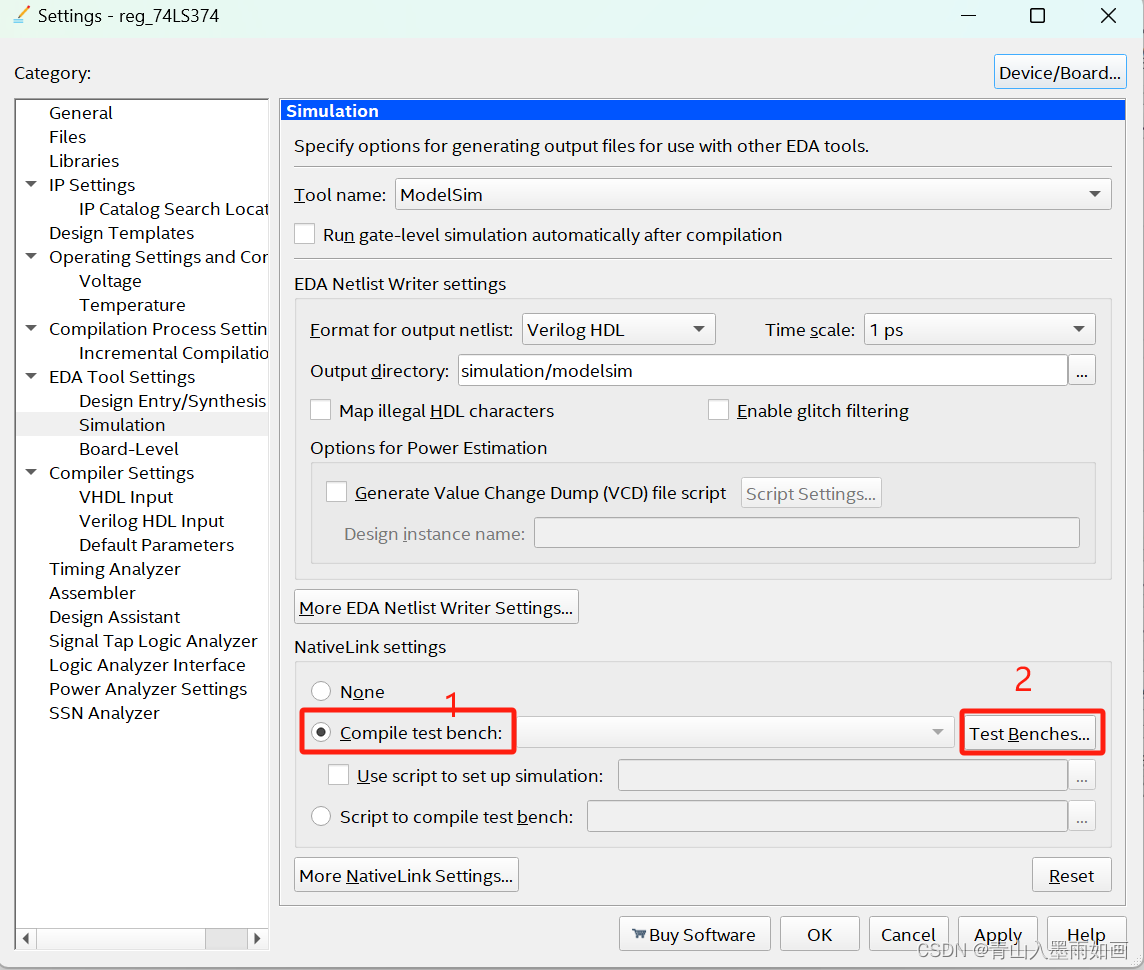

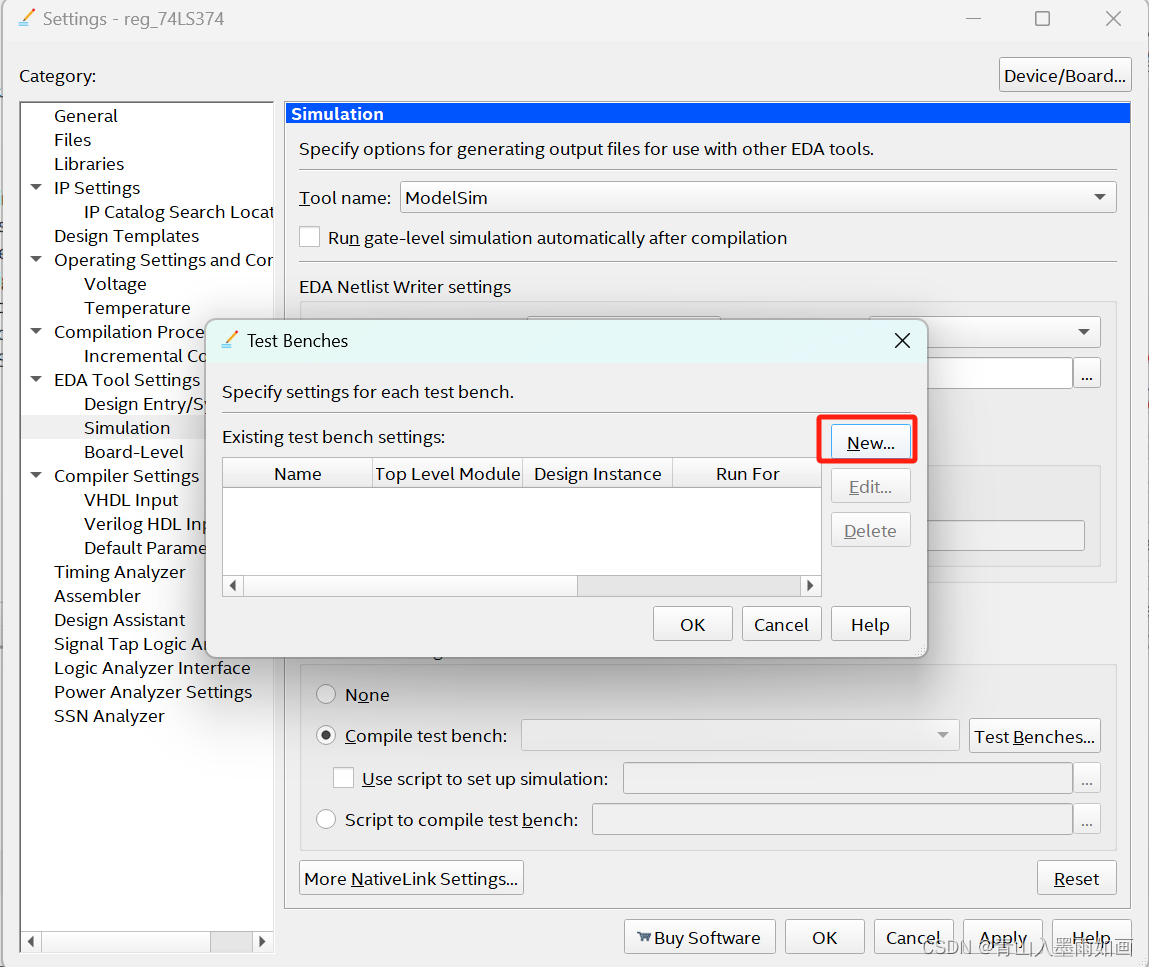

compile test bench->test benches

 new。

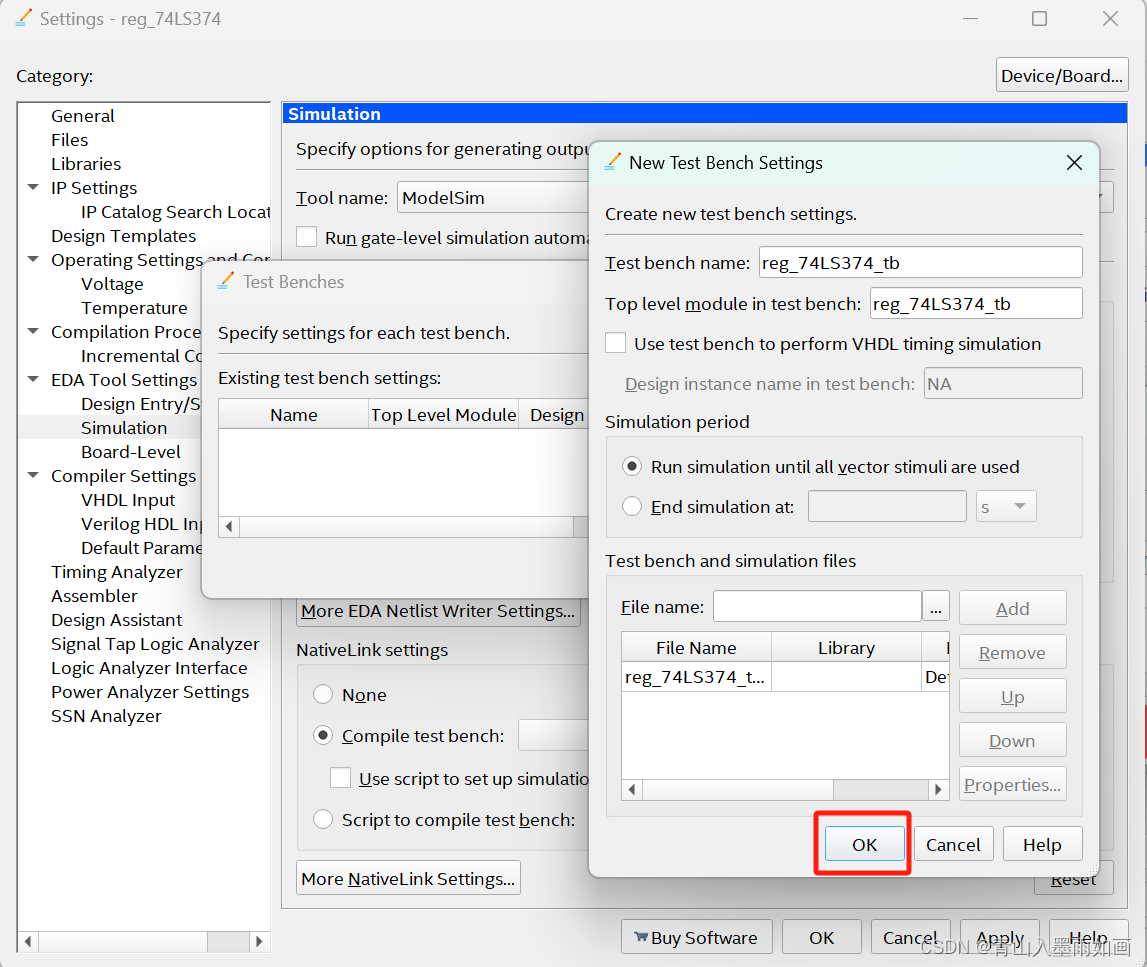

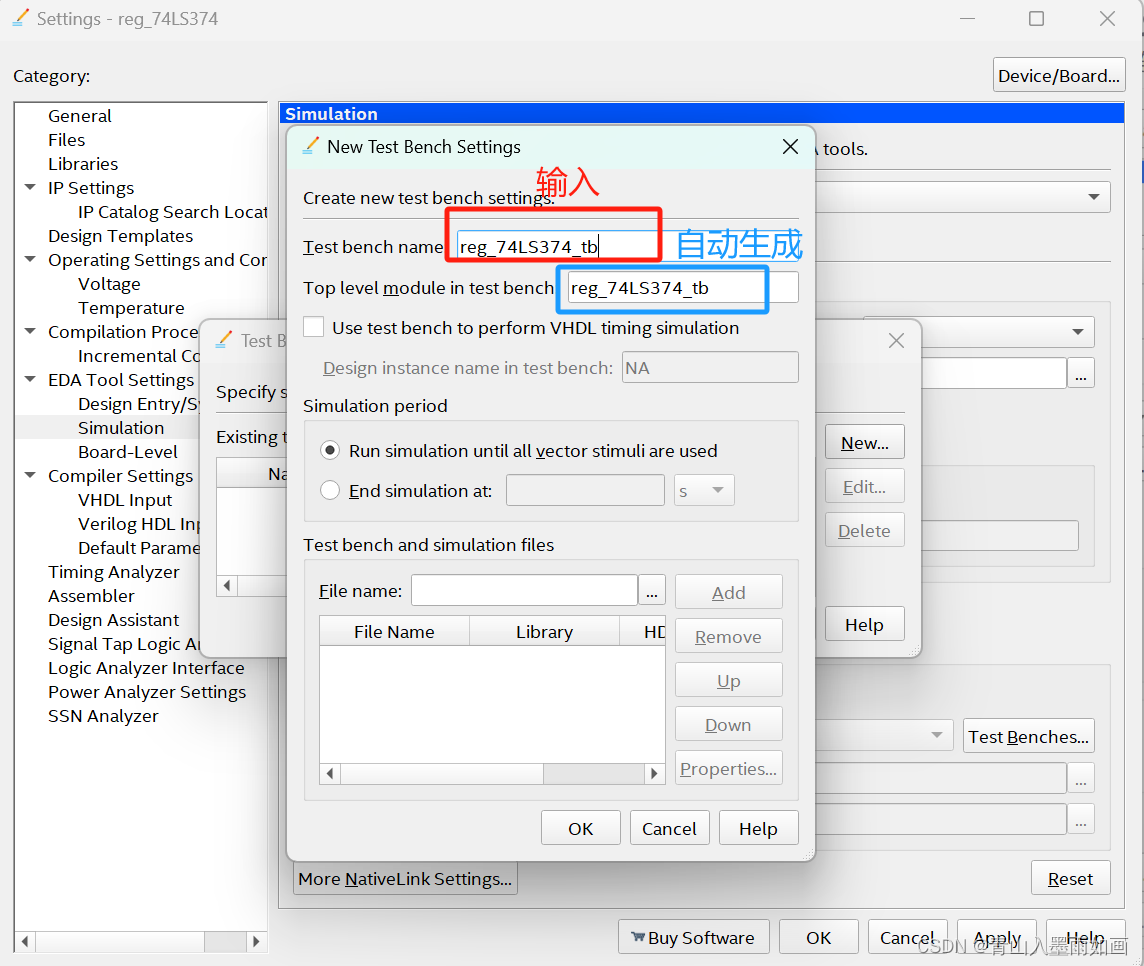

输入仿真测试文件的名称。

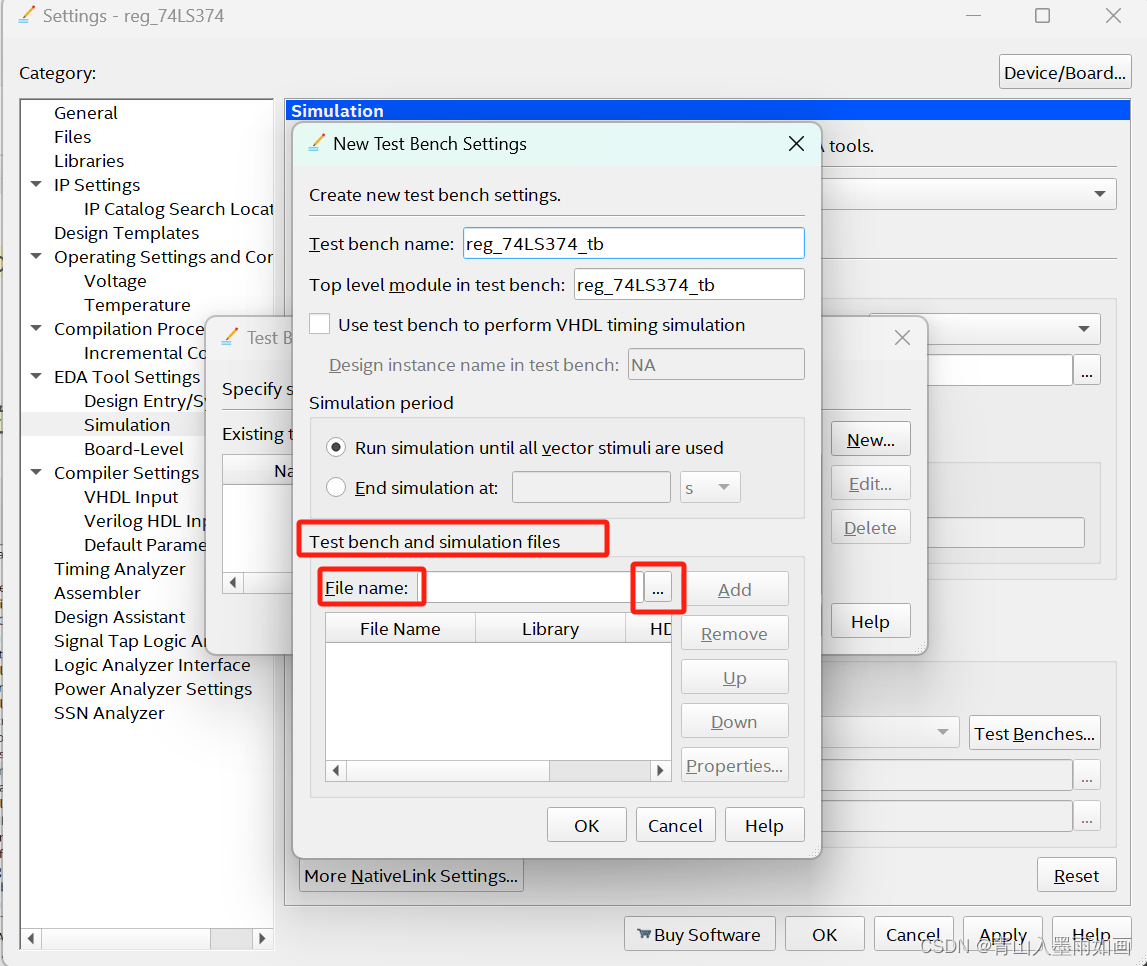

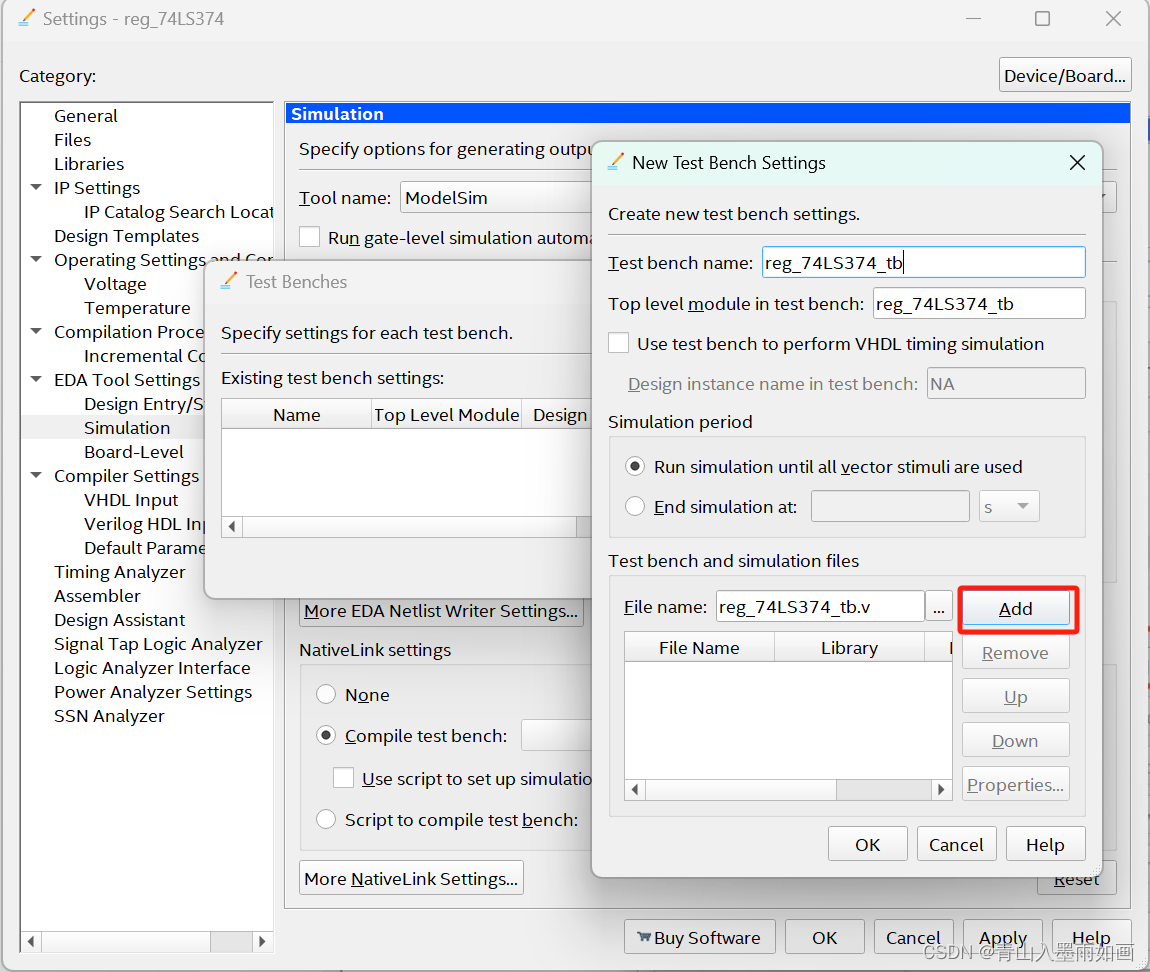

 test bench and simulation files -> file name -> …

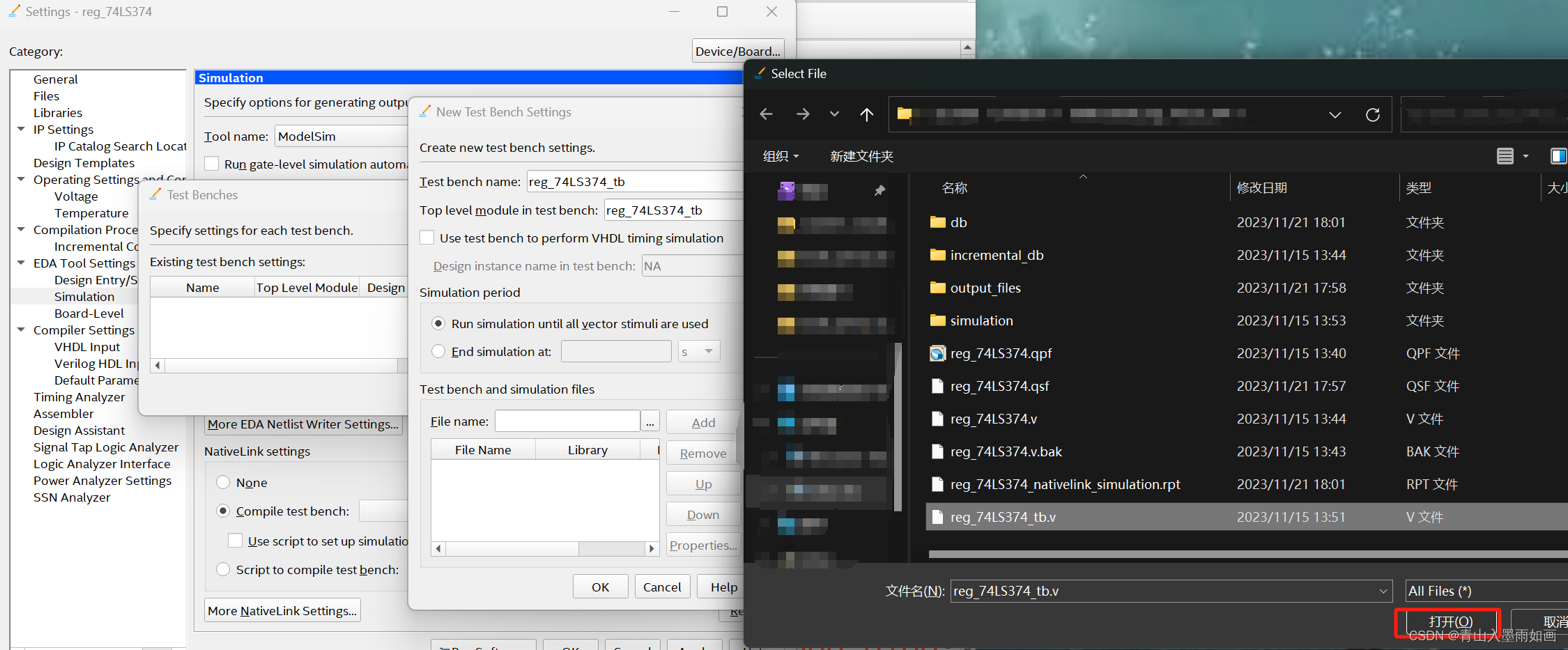

找到你的仿真测试文件，打开。

add。

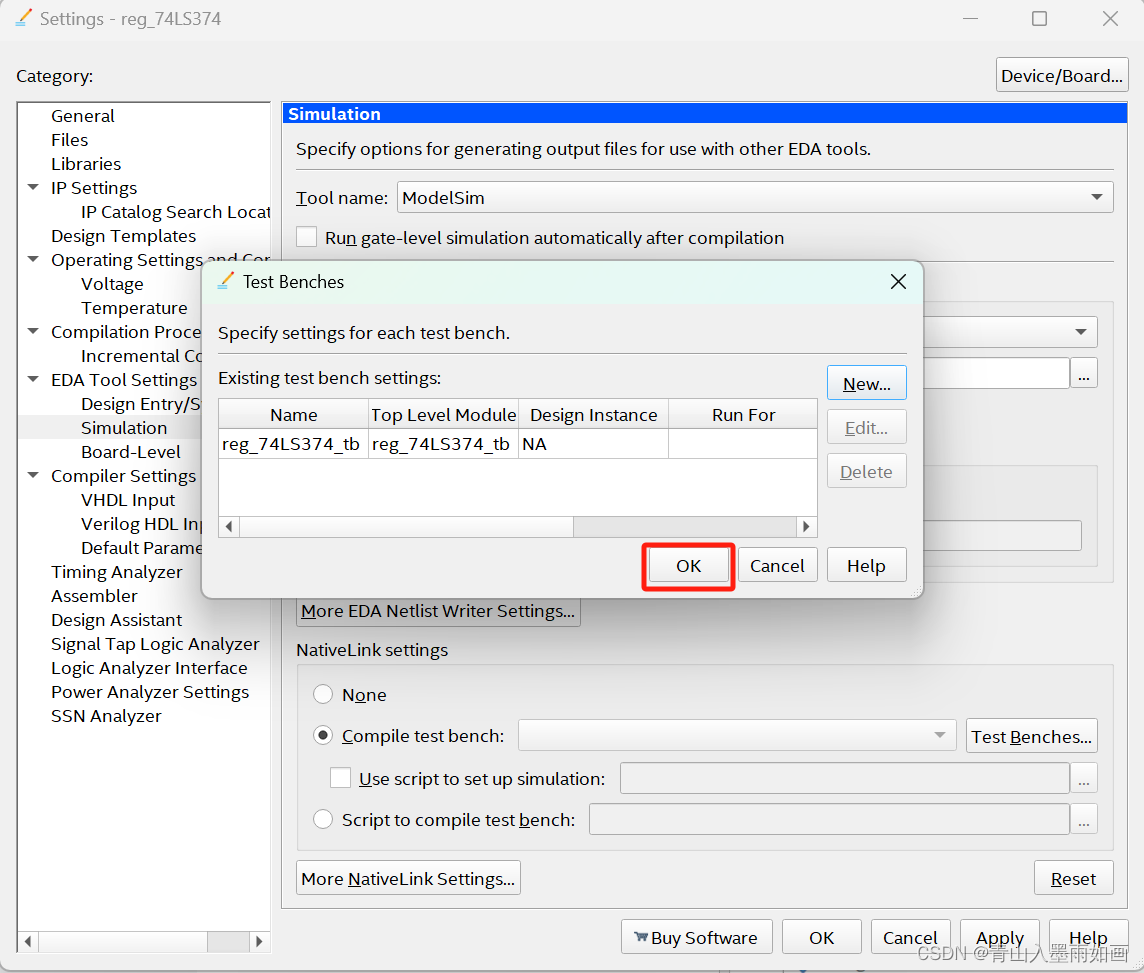

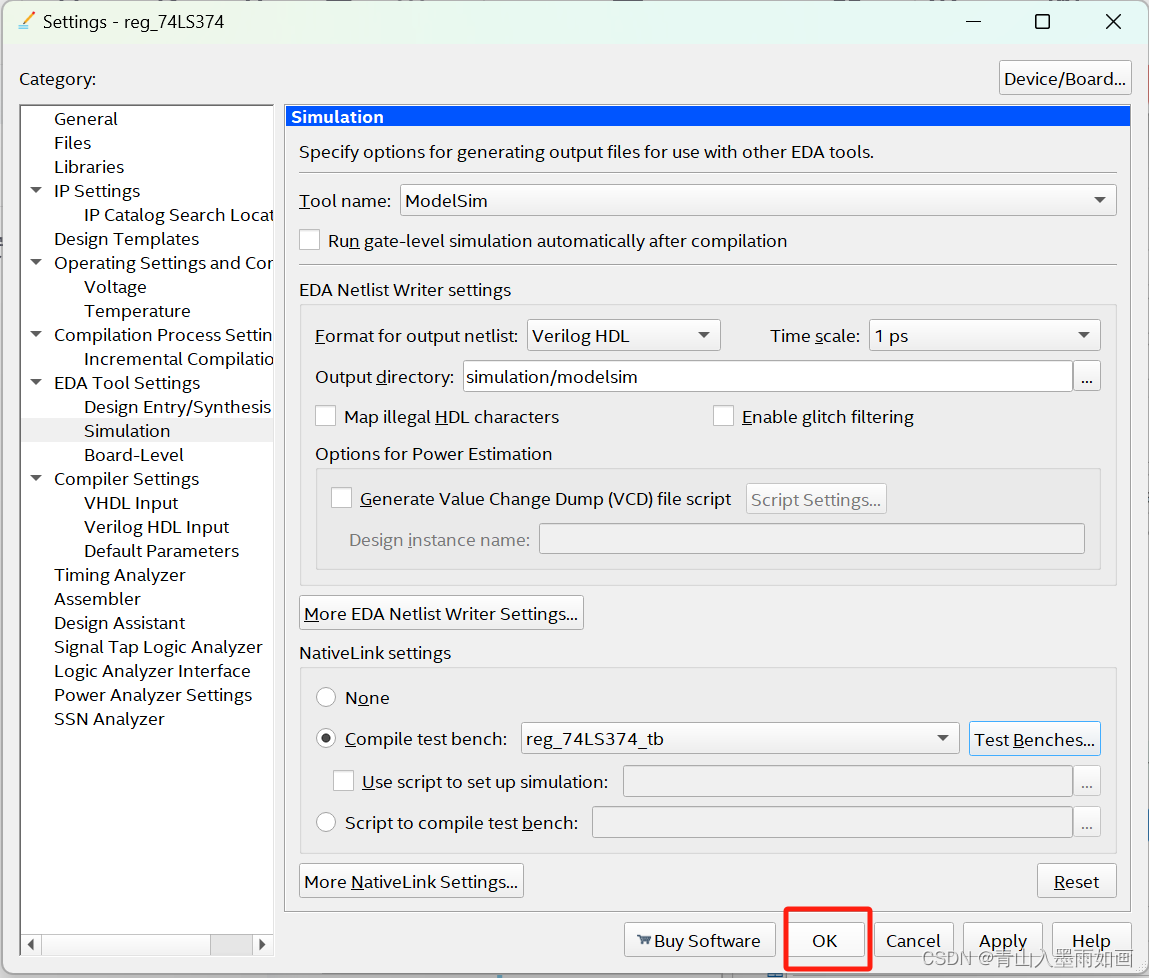

OK->OK->OK。

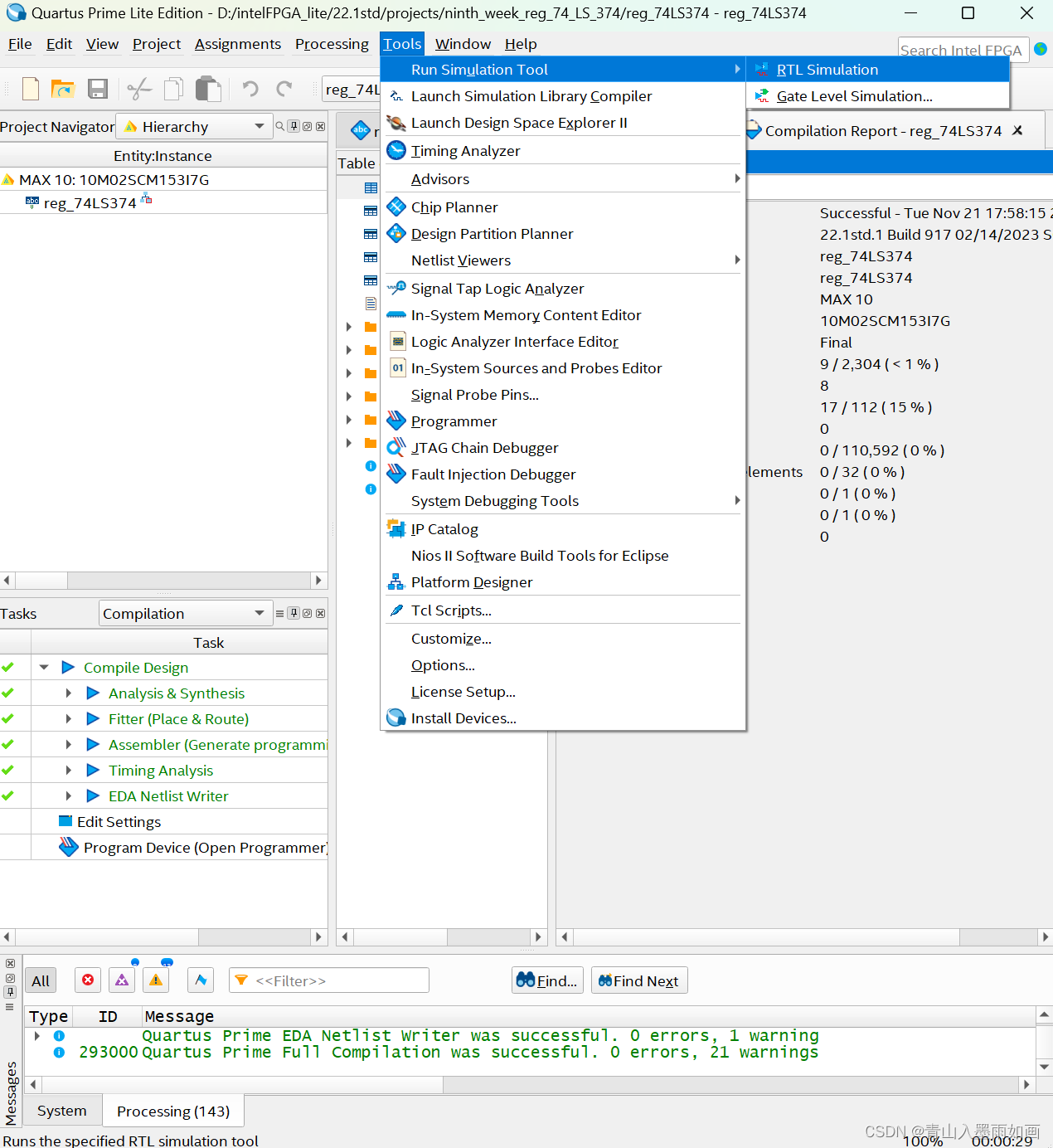

tools-Run Simulation Tool->RTL Simulation

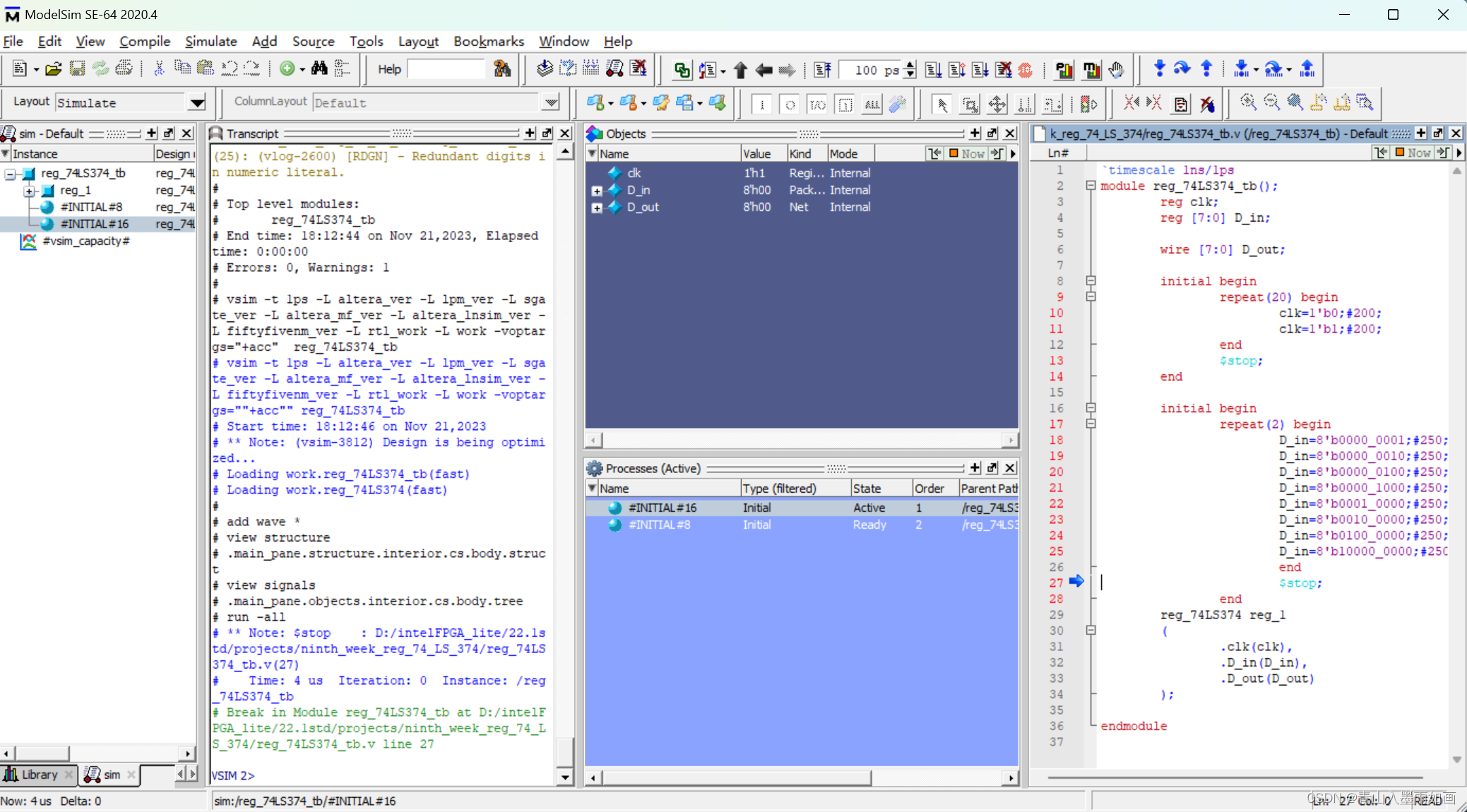

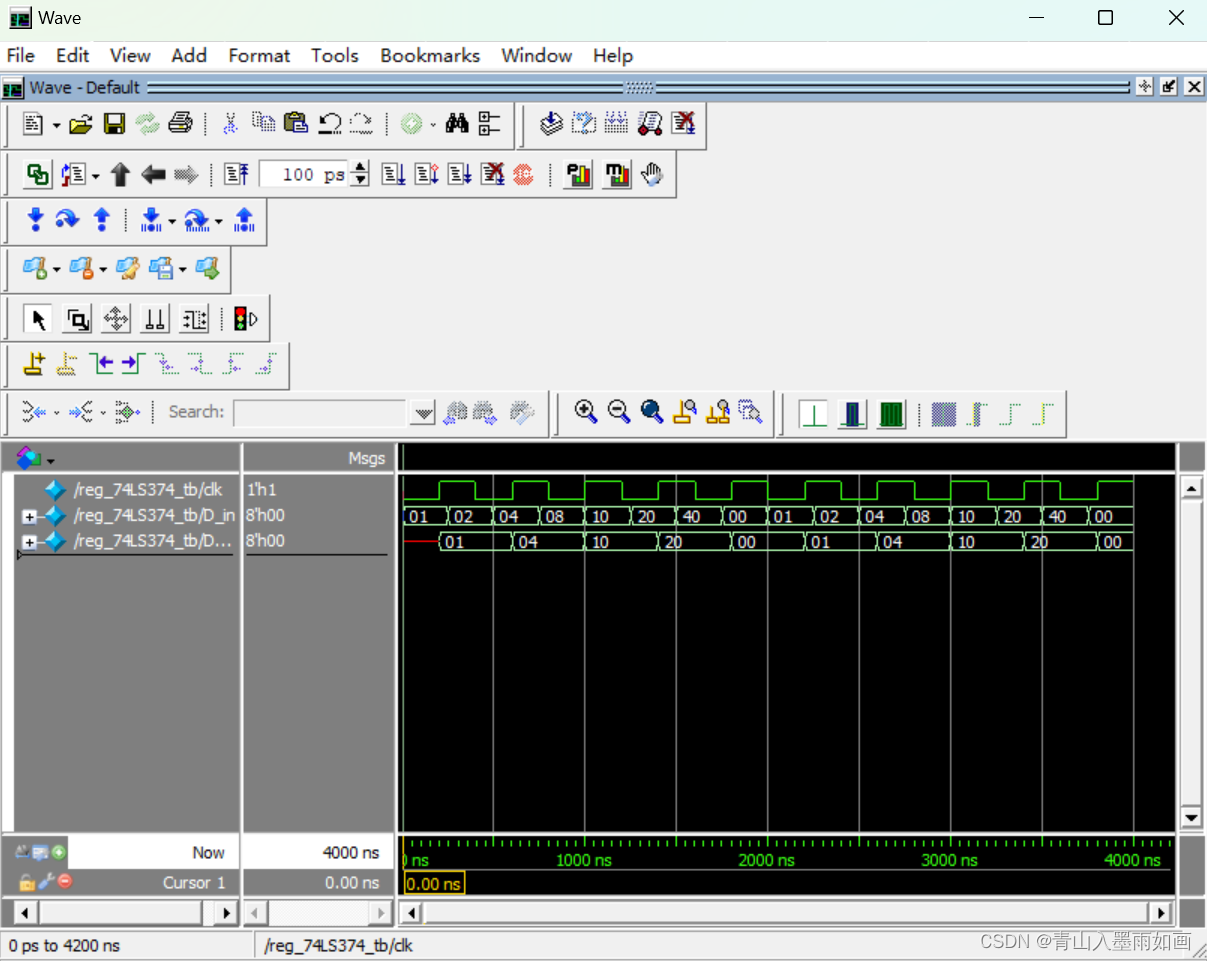

仿真测试成功。
