Python+OpenCV系列：图形检测——让机器“看懂”世界的秘密武器

在图像处理的世界里，图形检测是一个至关重要的技术。无论是自动化工业、计算机视觉，还是医疗影像处理，图形检测都发挥着举足轻重的作用。而在Python中，结合OpenCV这一强大的计算机视觉库，我们能够轻松实现各种图形检测的功能，甚至让机器“看懂”图像中的各种形状和结构！你是不是也曾好奇，如何让计算机自动识别图像中的圆形、矩形和其他复杂图形？如果是，那就继续读下去，跟着我们一起揭秘图形检测的强大魅力。

什么是图形检测？

图形检测，顾名思义，就是识别和检测图像中的几何形状。计算机通过对图像进行分析，能够识别出其中的特定图形，比如圆形、矩形、三角形等，这对于很多自动化任务和智能系统至关重要。

而OpenCV作为一款强大的计算机视觉工具，提供了许多用于图形检测的函数，能够快速、准确地从图像中提取各种几何图形的特征。

图形检测的应用场景

1. 自动化检测：工业生产中的物料检测，识别产品是否符合标准尺寸、形状。
2. 无人驾驶：识别道路上的交通标志、障碍物、行人等。
3. 人脸识别：在人脸检测和面部特征提取中，准确识别眼睛、嘴巴、鼻子等部位。
4. 医学图像处理：识别CT扫描中的病灶区域，帮助医生快速做出诊断。

如何在Python中使用OpenCV进行图形检测？

接下来，我们就通过几个简单的例子来展示如何用Python和OpenCV实现图形检测。

1. 圆形检测——Hough变换法

首先，我们来看看如何检测图像中的圆形。圆形检测在很多应用中都非常有用，比如自动化生产线上的物品定位。

import cv2
import numpy as np

# 读取图像
image = cv2.imread('circle_image.jpg', cv2.IMREAD_COLOR)

# 转为灰度图像
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 使用高斯模糊减少噪声
gray = cv2.GaussianBlur(gray, (15, 15), 0)

# 使用霍夫圆变换进行圆形检测
circles = cv2.HoughCircles(gray, cv2.HOUGH_GRADIENT, 1, 20, param1=50, param2=30, minRadius=10, maxRadius=100)

# 如果找到了圆，绘制出来
if circles is not None:
    circles = np.round(circles[0, :]).astype("int")
    for (x, y, r) in circles:
        cv2.circle(image, (x, y), r, (0, 255, 0), 4)
        cv2.rectangle(image, (x - 5, y - 5), (x + 5, y + 5), (0, 128, 255), -1)

# 显示结果

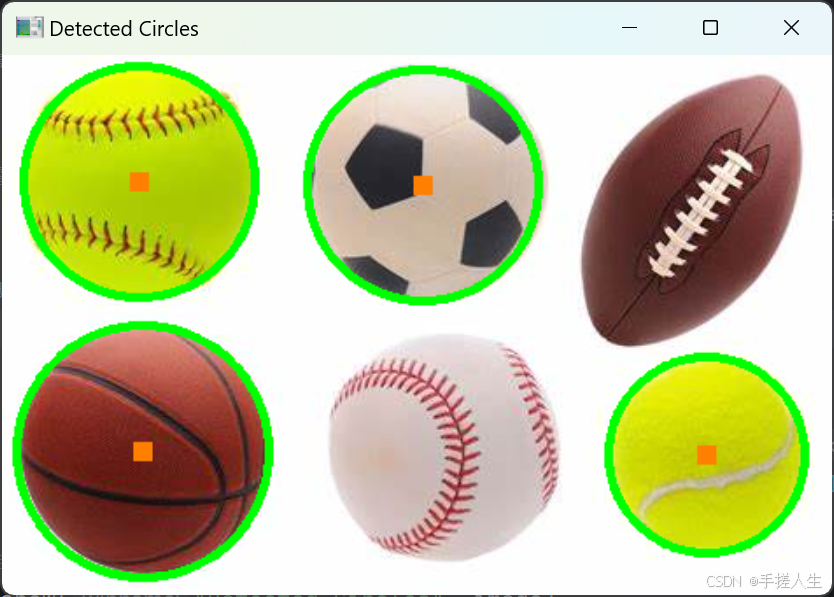

cv2.imshow("Detected Circles", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

解释：

• HoughCircles() 是OpenCV中的霍夫圆变换函数，通过设置参数，我们能够检测图像中的圆形。检测到的圆会被标记出来。


  同理，直线也可用Hough变换法，可以探索一下；

2. 四边形检测——轮廓法

矩形检测常常用于工业、建筑领域，帮助识别结构化的物体。通过轮廓检测，我们可以提取出矩形等多边形。

import cv2
import numpy as np

# 读取图像
image = cv2.imread('rectangle_image.jpg', cv2.IMREAD_COLOR)

# 转为灰度图像
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 使用Canny边缘检测
edges = cv2.Canny(gray, 100, 200)

# 找到轮廓
contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 遍历轮廓，检测矩形
for contour in contours:
    epsilon = 0.02 * cv2.arcLength(contour, True)
    approx = cv2.approxPolyDP(contour, epsilon, True)

    # 如果是四个角的轮廓，则是四边形
    if len(approx) == 4:
        cv2.drawContours(image, [approx], -1, (0, 255, 0), 2)

# 显示结果

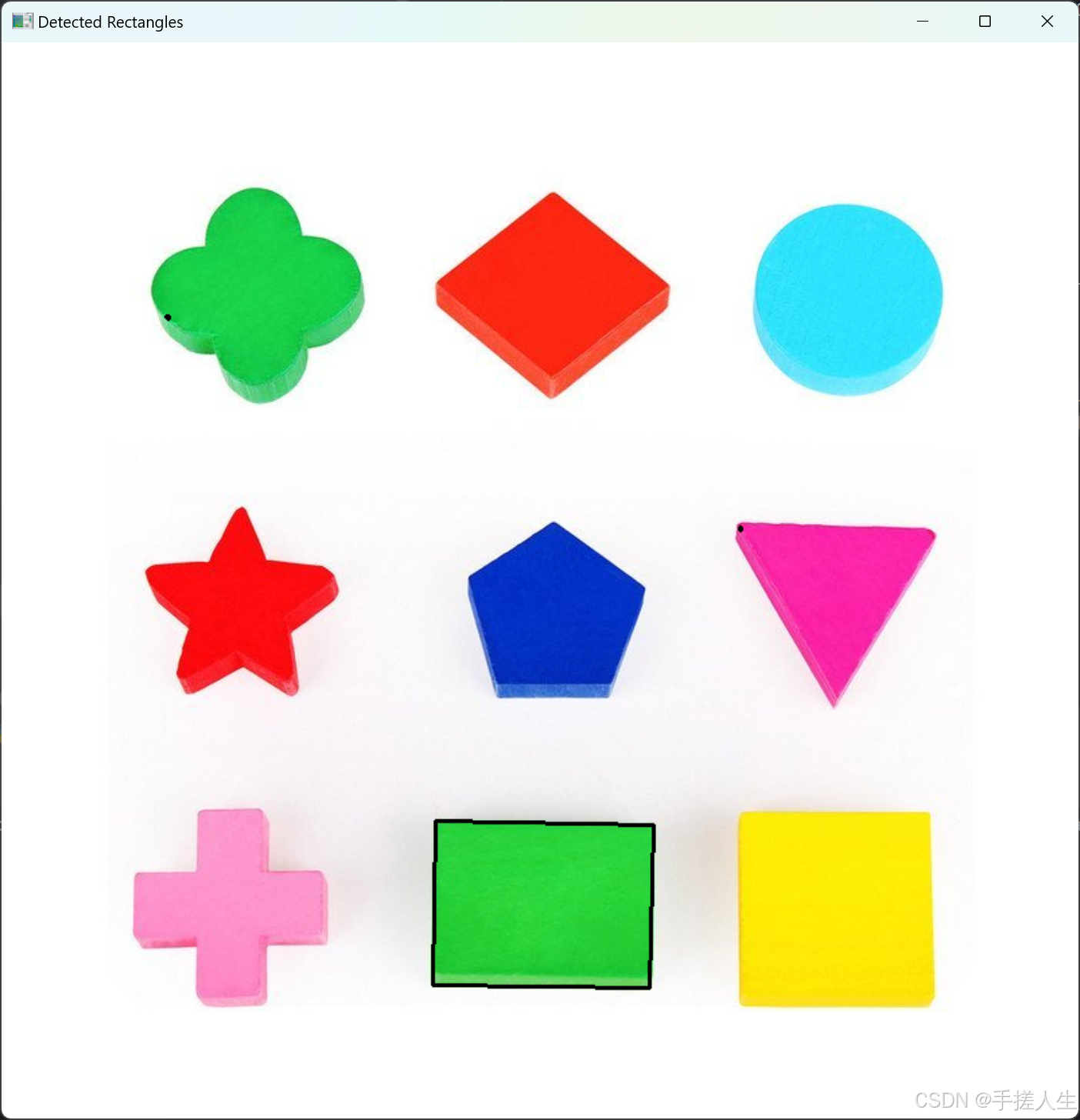

cv2.imshow("Detected Rectangles", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

解释：

• 通过cv2.findContours()提取轮廓，并使用cv2.approxPolyDP()对轮廓进行多边形拟合。若一个轮廓的角点为4个，则判定其为矩形。



3. 多目标检测——识别多个形状

如果图像中有多个目标，比如多个圆形和矩形，我们可以通过多次检测，逐个标记出来。

import cv2
import numpy as np

# 读取图像
image = cv2.imread('rectangle_image.jpg', cv2.IMREAD_COLOR)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 使用Canny边缘检测
edges = cv2.Canny(gray, 50, 150)

# 找到所有轮廓
contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 遍历所有轮廓
for contour in contours:
    epsilon = 0.02 * cv2.arcLength(contour, True)
    approx = cv2.approxPolyDP(contour, epsilon, True)

    # 判断轮廓的形状并标记
    if len(approx) == 3:
        cv2.drawContours(image, [approx], -1, (0, 255, 0), 2)  # 三角形
    elif len(approx) == 4:
        cv2.drawContours(image, [approx], -1, (0, 0, 255), 2)  # 矩形
    elif len(approx) > 4:
        cv2.drawContours(image, [approx], -1, (255, 0, 0), 2)  # 圆形等其他多边形

# 显示结果

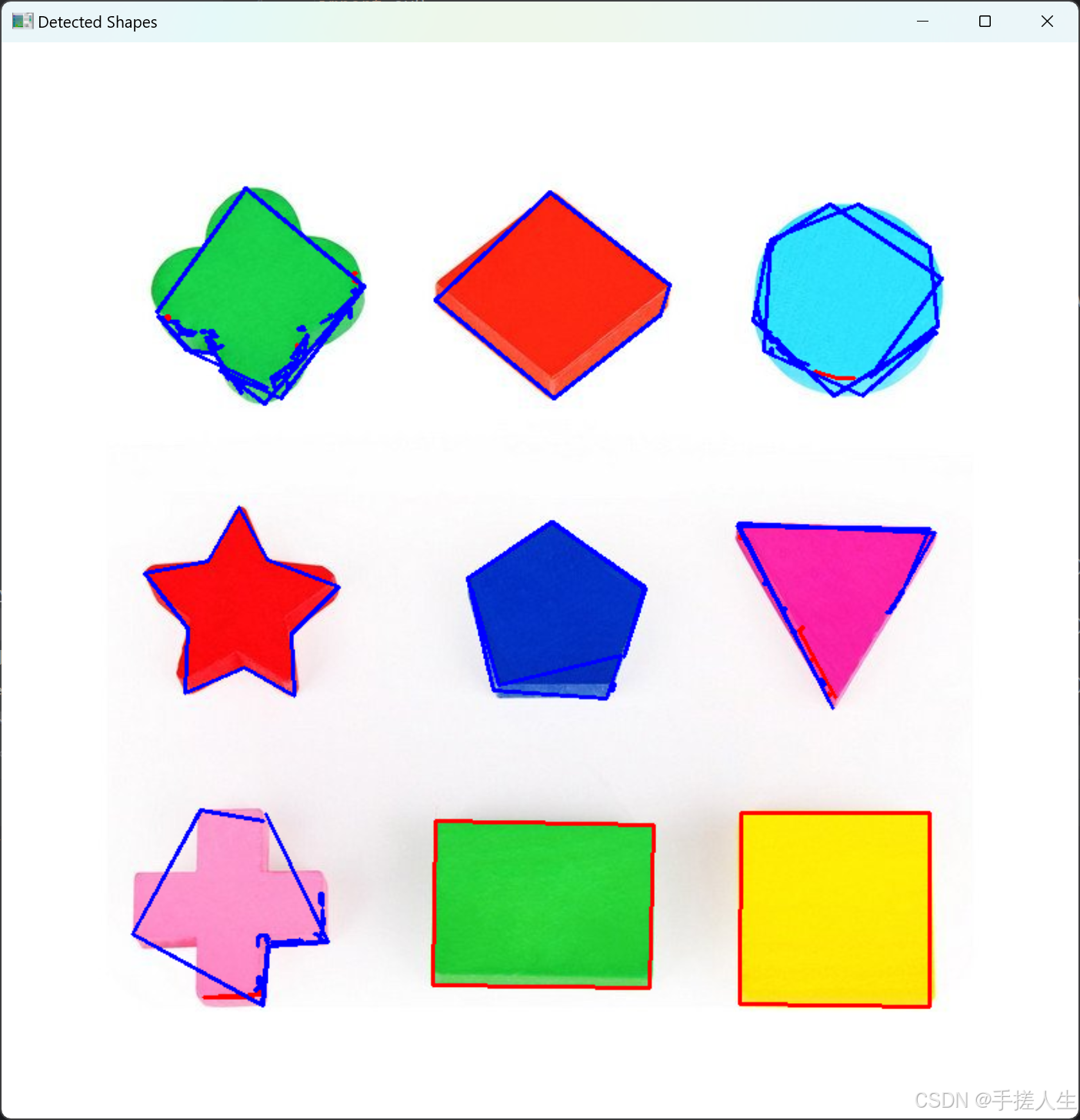

cv2.imshow("Detected Shapes", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

解释：

• 我们通过检测轮廓的角点数量来判断图形的类型，三角形、矩形、圆形等不同形状会被分别标记。

  这里识别的不是很好，我们可以调整参数，进一步优化

总结

通过Python和OpenCV，我们能够非常方便地实现图形检测。无论是简单的圆形、矩形，还是复杂的多目标图形检测，OpenCV都提供了强大的工具和算法支持。图形检测不仅可以广泛应用于工业、安防、医疗等领域，还能帮助开发者解决实际问题，提升工作效率。希望这篇文章能够激发你对图形检测的兴趣，快来尝试一下吧！

通过这些实际的代码示例，你可以快速掌握图形检测的技巧。不要忘了，你也可以通过优化参数或结合其他算法，让你的检测更加精确。让我们一起用OpenCV探索更多图像处理的神奇吧！

链接: 上述代码资源
