计算机网络实验——Cisco Packet Tracer 实验

1.直接连接两台 PC 构建 LAN

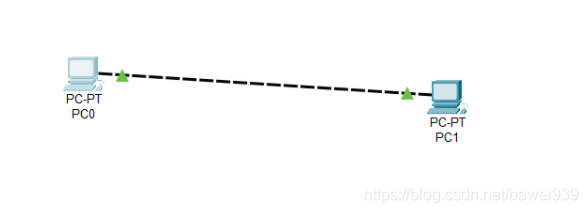

1.1 将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。

进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

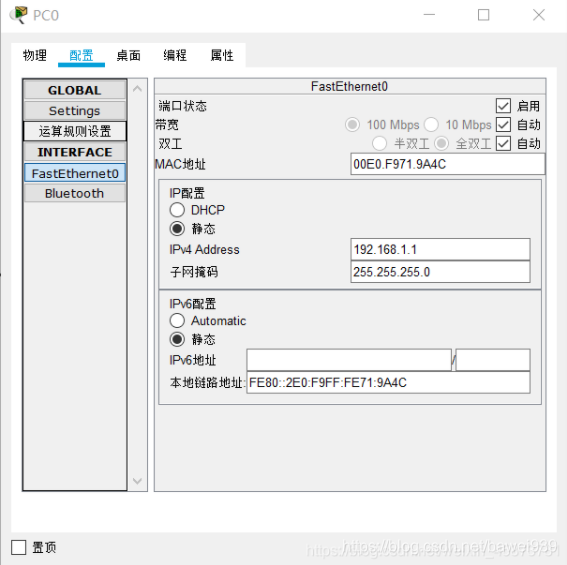

第一台pc机配置如下：

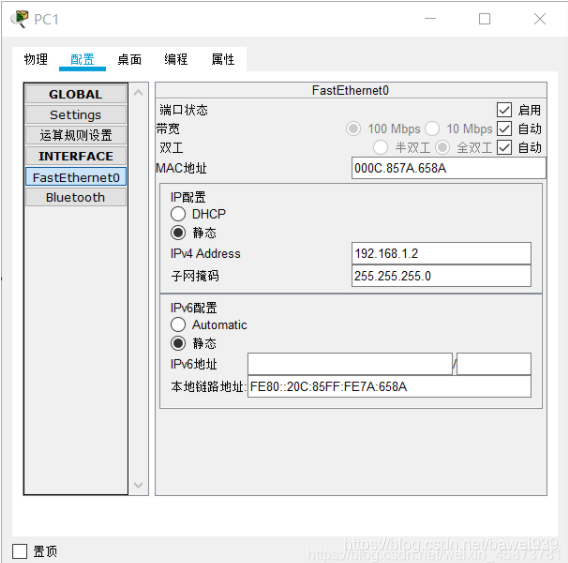

第二台pc机如下：

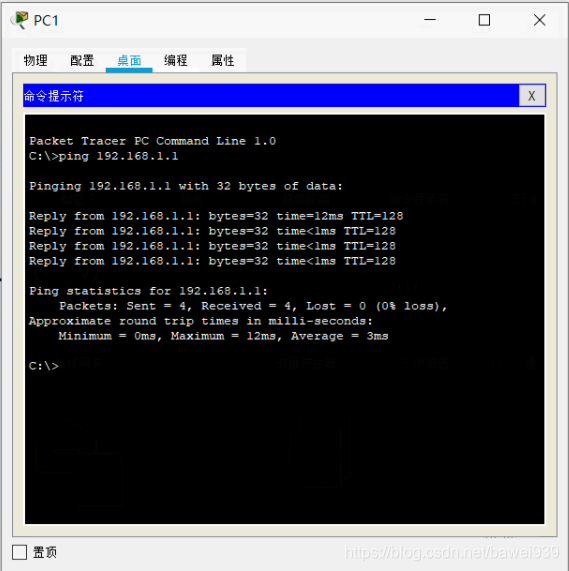

ping的结果：

2.用交换机构建 LAN

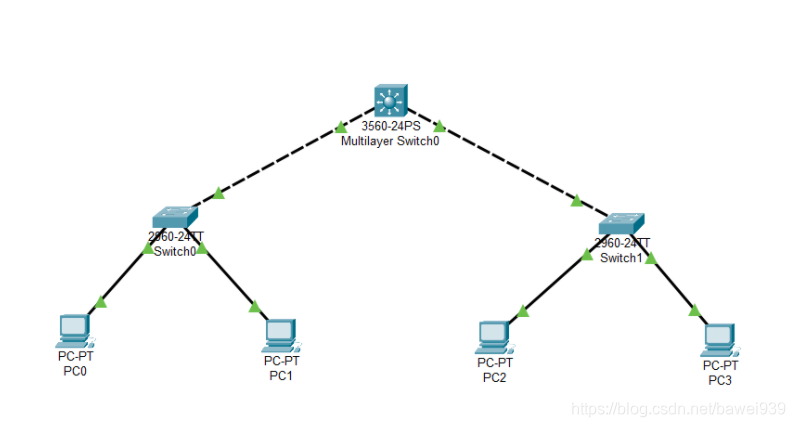

构建如下拓扑结构的局域网：

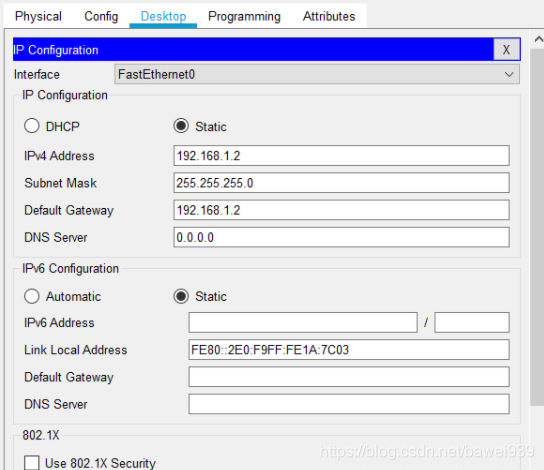

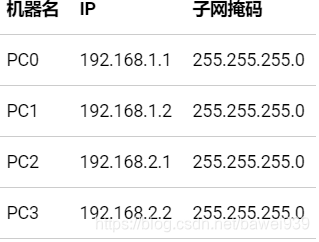

各PC的基本网络配置如下表：

问题
1.PC0 能否 ping 通 PC1、PC2、PC3 ？
答：能ping通PC1，但ping不通PC2、PC3
2.PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？
答：能ping通PC2，但不能ping通PC0、PC1,因为PC3与PC0和PC1不在一个子网下
3.将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？答：能ping通，因为它们的IP地址与子网掩码相与得到的结果都是192.168.0.0，处于同一子网下。
4.使用二层交换机连接的网络需要配置网关吗？为什么？
答：不需要，因为在网关内进行通信，不通过网关。

3.交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！
ping之前的mac表：

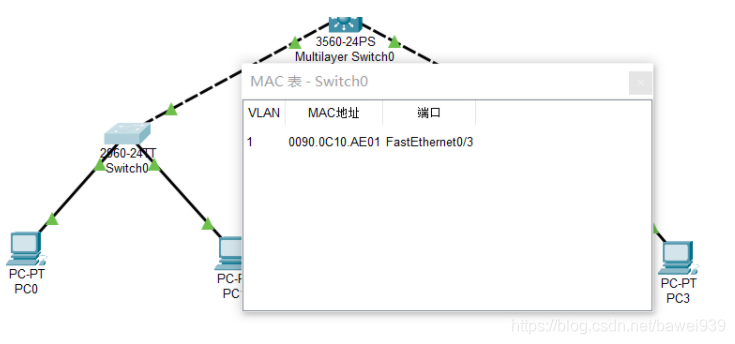

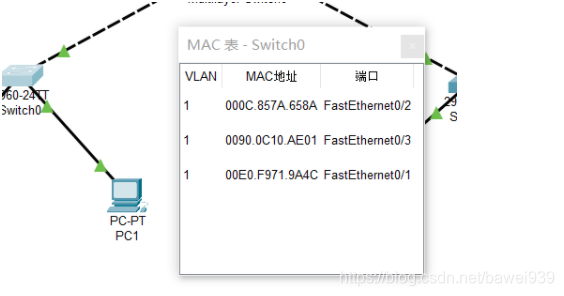

pingPC1后的mac表：

4.生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。
而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。
只使用交换机，构建如下拓扑：

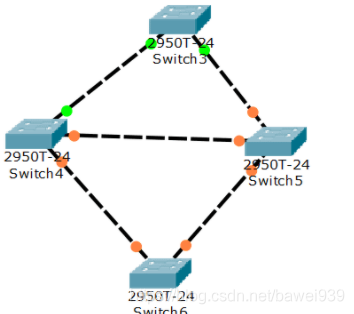

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

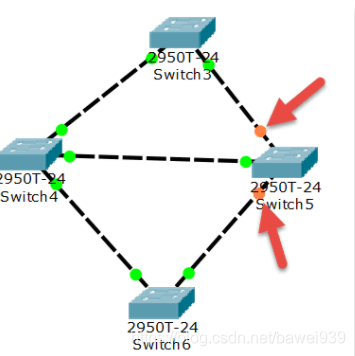

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch4 为
