Linux/gvim/EDA常用指令

1.LINUX

cd /路径			//进入路径目录
cd ..			//返回上一级
cd ~			//返回家目录

ll/ls			//列出目录

复制粘贴

//鼠标左键选中复制，鼠标中键粘贴

创建目录/文件

touch .v/.sv		//创建.v/.sv文件
mkdir /路径			//创建文件夹（目录）

物理机与虚拟机共享文件夹

1.编辑虚拟机-选项-共享文件夹
2.总是启用-添加
3.虚拟机内路径 /mnt/hgfs

启用软件命令

gvim 		//进入gvim

vsim 		//进入questasim
vsim & 		//后台运行vsim，进入questasim，不占用terminal

dve			//进入vcs的dve
dve &		//后台

---

2.gvim

配置了.vimrc

1.三种模式

i 				//进入编辑模式
esc 			//进入正常模式
: 				//进入命令模式

1.编辑模式

//编辑模式
tab				//快速补齐

2.正常模式

常用操作

v				//选中
y				//复制
p				//粘贴
u				//撤销
x				//删除字符
dd				//删除行

切分窗口

ws				//上下切分
wv				//左右切分
wc				//关闭窗口
ctrl+hjkl		//切换窗口

文件目录

vt				//树形文件目录
r				//更新 打开文件目录
回车				//打开文件

3.命令模式

//命令模式
:w				//保存
:wq				//保存并退出

---

3.EDA

1.Questa

创建新project

1.new-project-add existing file

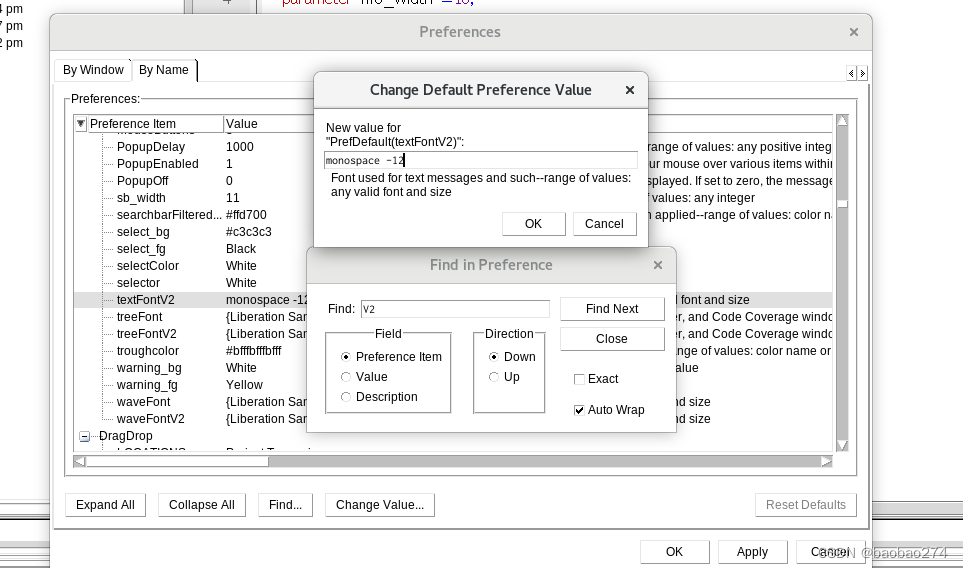

改变字体大小

tools-edit preferences
by name -find-V2-textfontV2-change value
monospace -12
apply

编译

compile-stimulate-add wave -run

采用脚本运行questa

生成.wlf波形文件
用vsim .wlf打开

覆盖率收集操作

http://t.csdn.cn/ipLjQ

2.VCS+DVE

编译仿真的方式是在terminal命令行中输入：

vcs -full64 counter.v counter_tb.v -debug_all

//指令后缀
//-full64			是64位linux操作系统
//-debug_all		用于产生debug所需的文件
//+v2k				用于verilog兼容2001年之前的标准
//-f verilog.f 		用于将.f中的verilog文件全部编译
//-l xxx.log		用于将编译产生的信息放在log文件里

编译仿真后生成了一个simv可执行文件，打开vcs自带的dve软件工具

./simv -gui

或者调用vcs后有 .vpd和.fsdb波形文件
.vpd波形文件用vcs自带的dve查看
.fsdb波形文件用verdi查看

dve &			//调用dve
选中simulator->Setup,加入生成的.simv文件
在File->Open Database，找到.vpd文件
打开波形文件查看，找到想打开的那个，右键，Add To Waves -> New Wave View

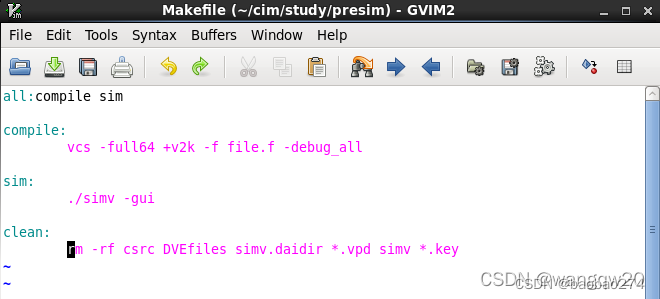

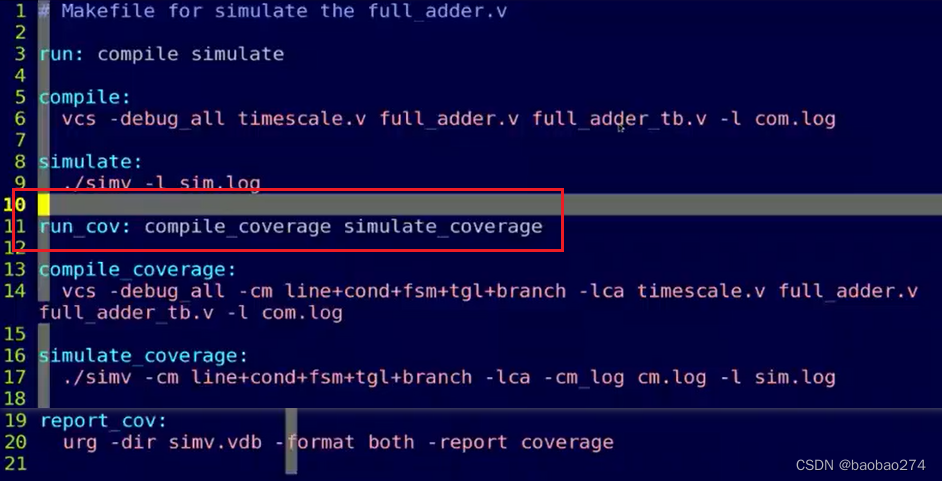

makefile脚本简化以上命令步骤

编译的时候只需要输入make all就可以自动编译加载波形窗口了
*写脚本命令行使用tab键

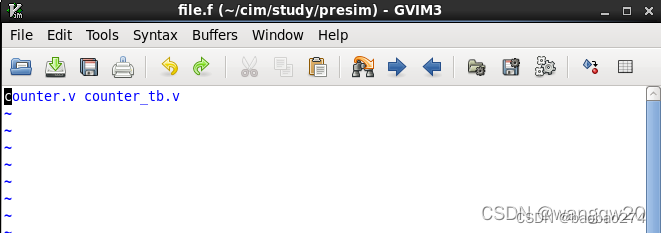

只需要更改file.f里的内容即可，file.f如下

查看覆盖率

执行脚本后，命令行执行
dve -cov&

3.VCS+Verdi

使用VCS+Verdi进行仿真时，需要在tb仿真文件中添加如下代码，产生.fsdb的波形文件：

initial begin
    $fsdbDumpfile("tb.fsdb");
    $fsdbDumpvars;
    $fsdbDumpon;
end

打开Verdi软件

./simv -gui=verdi

当使用VCS＋Verdi进行单步调试时，需要在VCS编译时增加-lca -kdb选项予以支持

vcs -full64 -f flist -debug_all -lca -kdb

// -kdb -lca是为了生成verdi和VCS的交互文件。
//添加-kdb选项支持输出KDB格式的数据，用于与Verdi在交互模式交换数据
//而KDB格式属于"Limited Customer Availability"特性，必须通过-lca选项开启

脚本make all开始仿真后
通过命令同时打开波形文件和设计文件

verdi xxx.fsdb -f filelist.f

单步调试可以在其中加断点，在命令行输入run将按照断点处执行，同时可以进行单步运行，输入命令next。相关命令操作都可以在菜单simulation里面找到。

查看波形

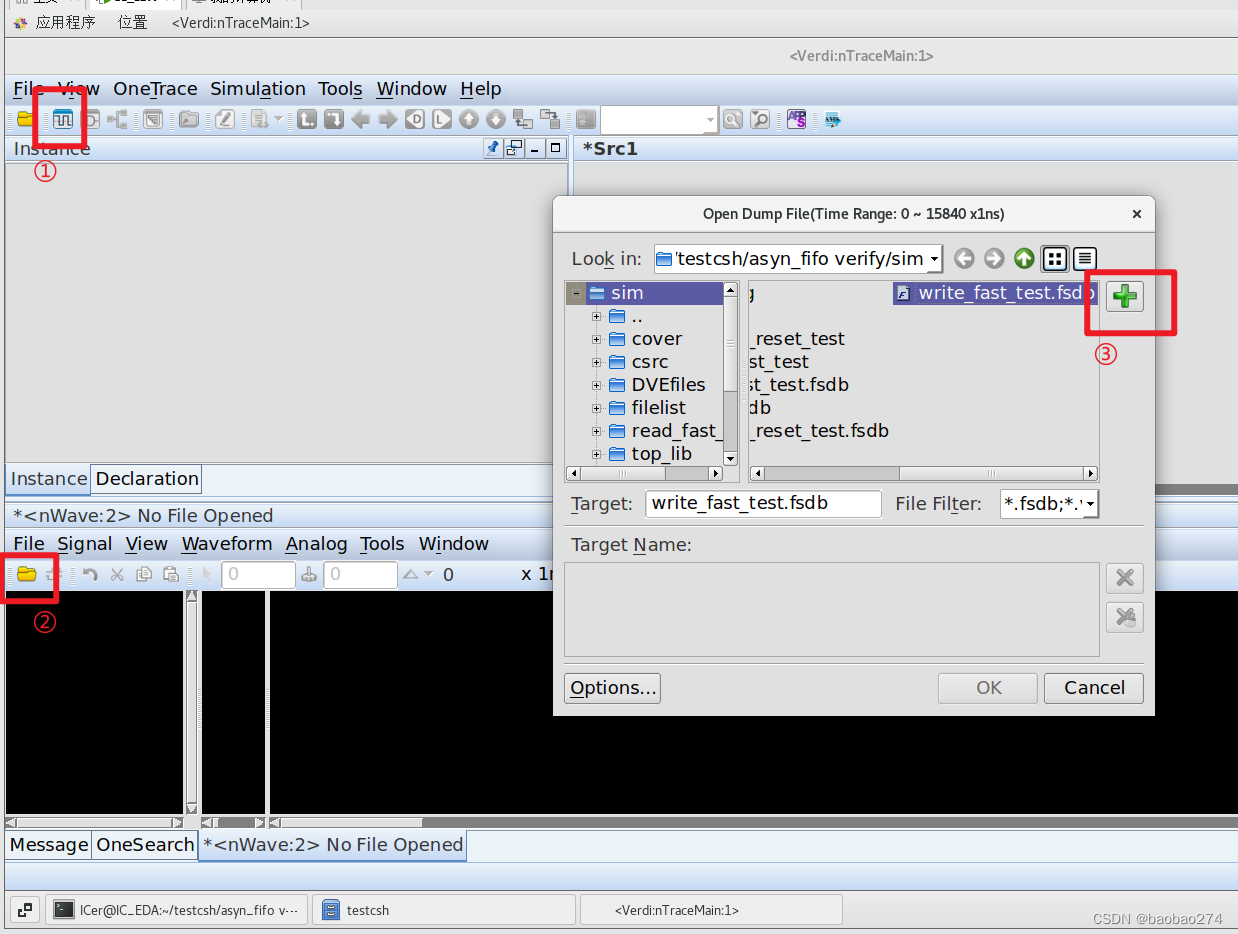

手动载入.fsdb波形文件

添加查看波形的信号

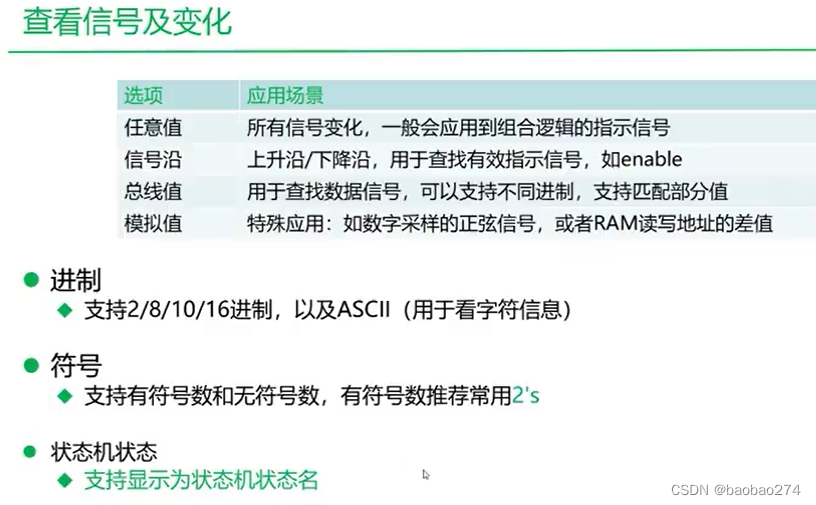

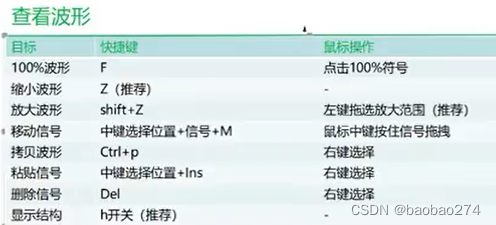

查看、分析波形操作

*信号可以分组命名，结构清晰便于对照

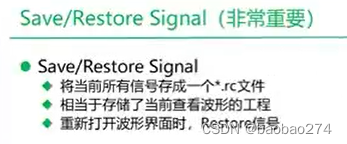

保存当前的波形界面

设计间信号跳转
在代码选中信号后利用四个键来实现信号跳转

---

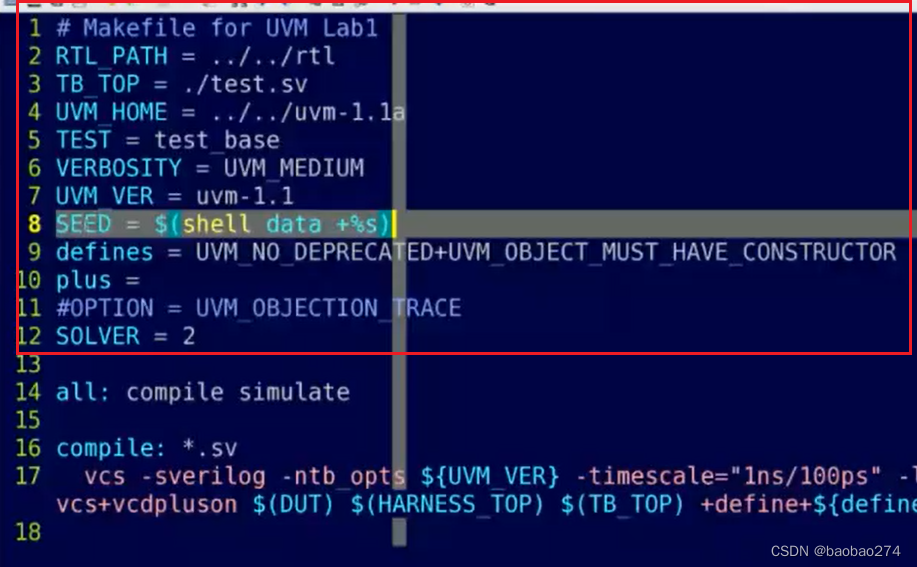

//脚本
