读取MATLAB中伯德图的相位数据或幅值数据

最新推荐文章于 2025-06-11 20:10:04 发布

原创最新推荐文章于 2025-06-11 20:10:04 发布 · 5.3k 阅读

10 ·

CC 4.0 BY-SA版权

本文介绍使用semilogx函数绘制伯德图的方法，通过计算相位和幅值数据，展示如何分析谐振点与谐振幅值的一致性。详细步骤包括设置参数，构建传递函数，以及利用MATLAB进行频率响应分析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

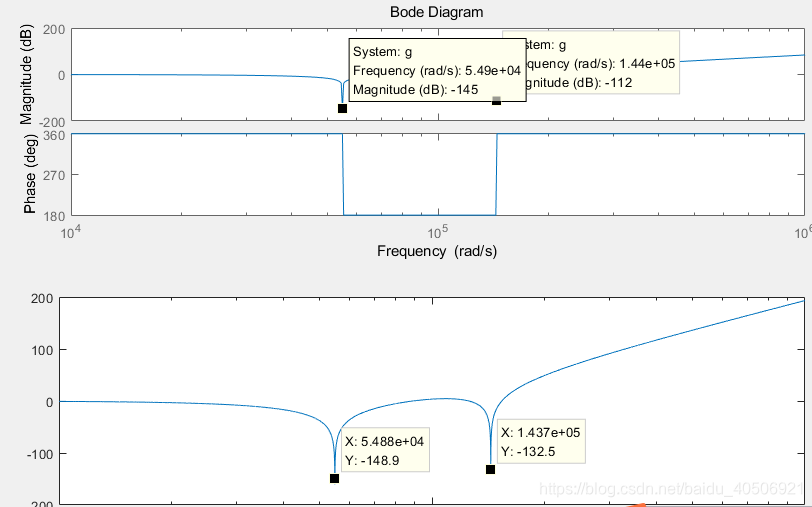

通过semilogx函数直接绘制伯德图，可以计算出相位数据数组，和幅值数据数组。

L=2*4.8*10^(-3);
C=2*3300*10^(-12);
a=L*L*4*C*C;
b=L*2*C+2*L*(C+C);
c=1;
s=tf('s');
G=a*s^(4)+b*s^(2)+1;
g=tf([a 0 b 0 c],[c]);
subplot(2,1,1);
bode(g)
w=logspace(4,7,10000);
Gw=a*(i*w).^4+b*(i*w).^2+c;
mag=abs(Gw);
L=20*log(mag);
subplot(2,1,2);
semilogx(w,L)
