SD卡简介

一、SD卡简介

1、什么是SD卡





2、SD卡的特点

3、SD卡的寄存器

 CSD寄存器包括卡的容量，数据块的大小，非常重要的寄存器



二、SPI 模式如何访问SD卡

1. SPI模式下，SD卡的命令格式

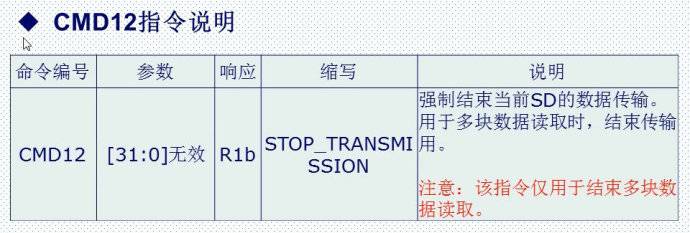

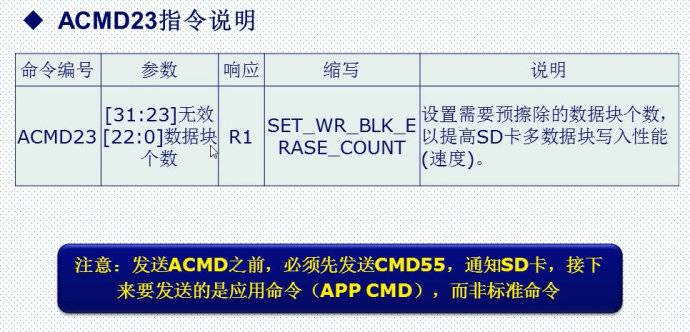

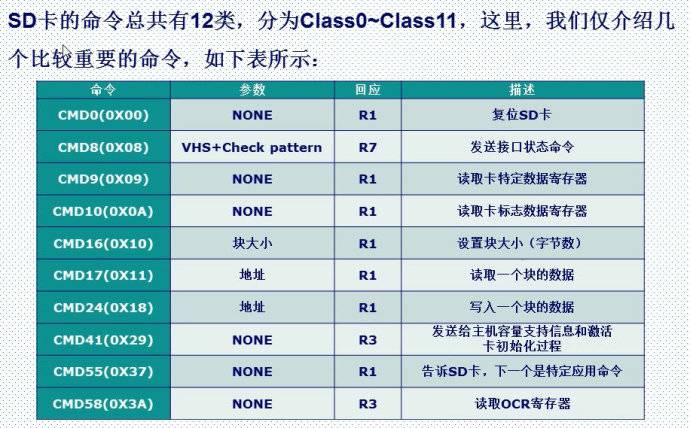

2. SD卡命令介绍

CMD0用来复位SD卡。

CMD8用来区分2.0卡还是1.0卡。

CMD9读取卡的特定的数据寄存器SCR。

CMD10读取卡的标志寄存器CID。

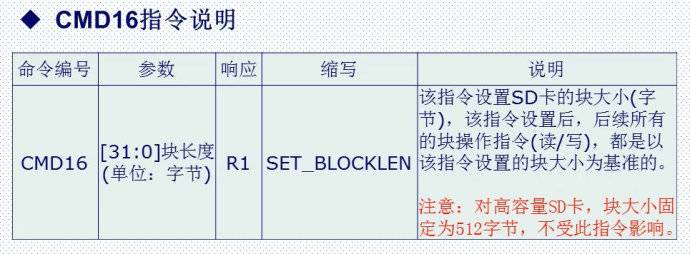

CMD16设置块大小，对于SDHC无效，SDHC固定是512字节。

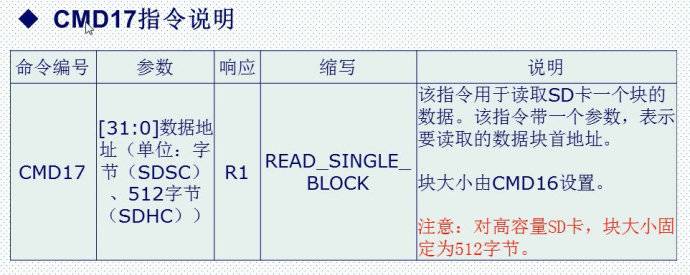

CMD17读取一个块的数据。

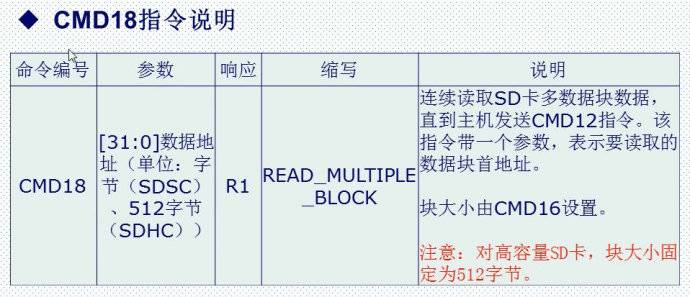

CMD18读取多个块的数据。

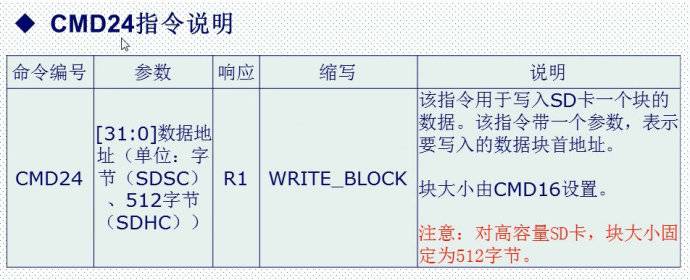

CMD24是写入一个块的数据。

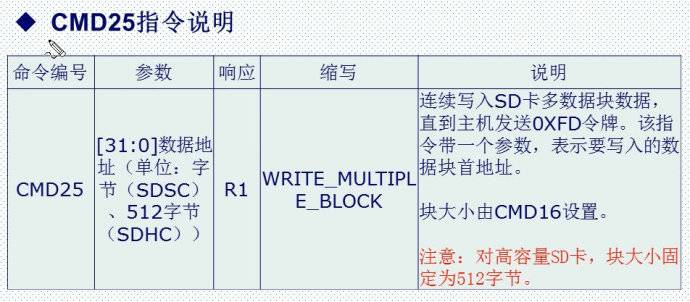

CMD25是写入多个块的数据。

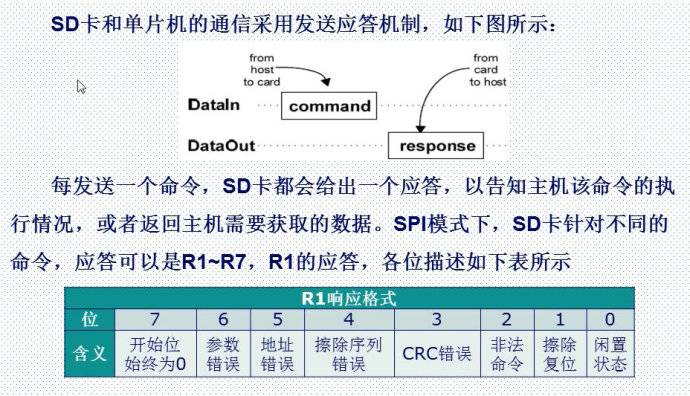

每个指令都有一个响应。SD卡和单片机的通信过程

 R2到R7响应，请参照《SD卡2.0协议.pdf》7.3.2节

3、SD卡初始化

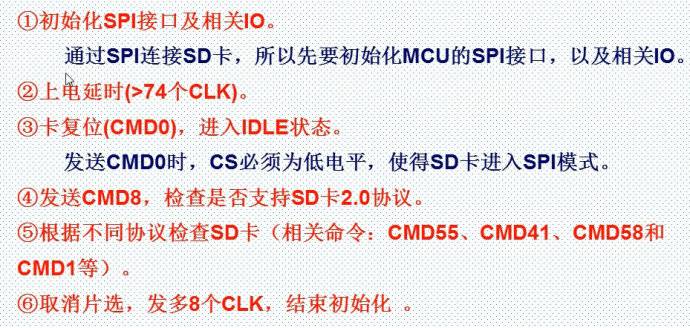

初始化步骤：

                                                                 此流程图为SPI模式

流程解读：

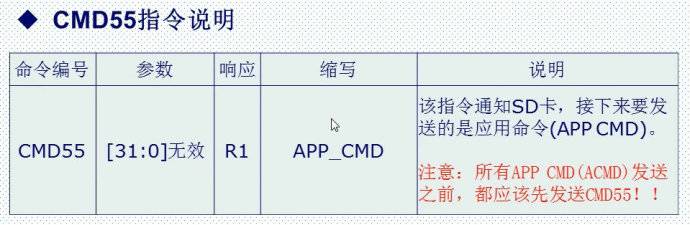

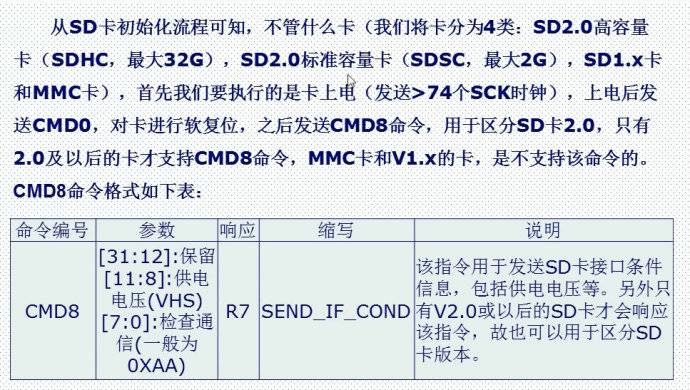

        先Power-on上电，然后延时大于74个CLK，然后使CS=0，发送CMD0，这样就进入SPI模式，然后发送CMD8（通常带个参数0x1AA）1为代表主机的供电范围为2.7V到3.6V和AA为检查通信，这个指令最重要的作用是用来区分是2.0的卡还是1.x的卡或是MMC卡，如果这个指令有响应，就是说明卡是2.0的卡或者是以后版本的卡，如果没有响应就说明是1.x的卡或是MMC卡，如果是2.0的卡就会有响应，然后检查卡的电压，CMD58是可选的指令，这里用不到，就不发送CMD58，发送ACMD41指令（注意在发送这个指令之前要先发送CMD55），如果主机支持高容量的卡就设置HCS位等于1，如果不支持，设置HCS=0，发送完ACMD41指令后，卡有个R1响应，如果R1响应中idle_state = 1,就是空闲状态=1，如果空闲状态=1，就不停发送ACMD41指令，知道空闲状态标志位idle_state=0，再进行下面的步骤，发送一个CMD58指令，通过CMD58指令，返回一个OCR寄存器的值（CMD58指令是读取OCR寄存器的值），OCR寄存器中有个CCS位，如果CCS=1，说明是一个2.0的SDHC高容量的卡，如果CCS=0，说明是 一个2.0的标准容量的卡，也就是0到2GB的卡。

     另外一个如果不响应CMD8，是一个1.x的卡或是MMC卡，然后同样CMD58指令不用，发送ACMD41指令，这里注意对于1.x的卡，HCS位是无效的，所以参数为0，对于ACMD41没有响应的话，就是一个MMC卡，如果对于ACMD41有响应，就判断idle_state位空闲状态是不是等于0，等于0以后这个就是1.x的标准容量的卡。

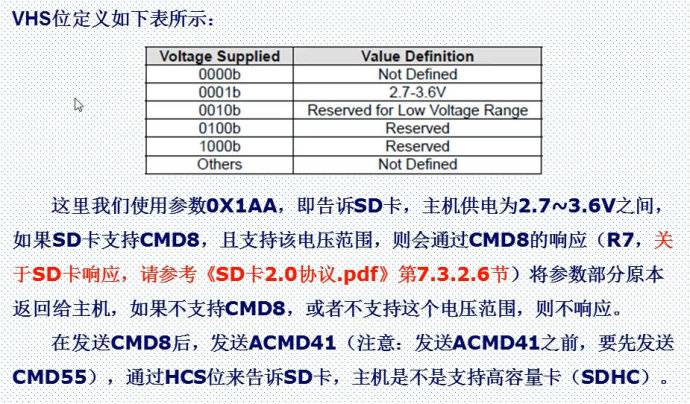

VHS位一般设置为0001b，CMD8使用的参数一般是0x1AA。

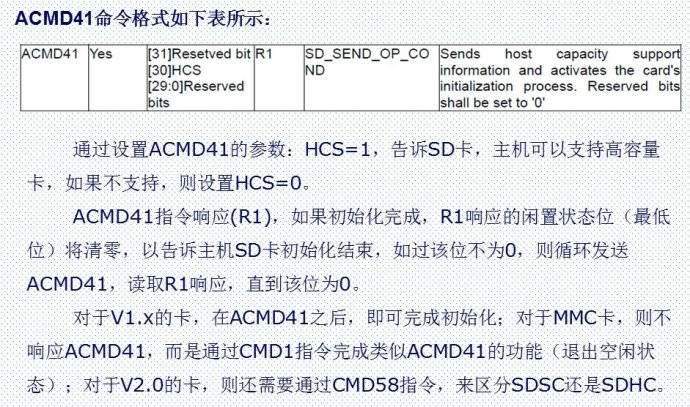

 一般设置HCS位=1

ACMD41指令只有第30位有效。

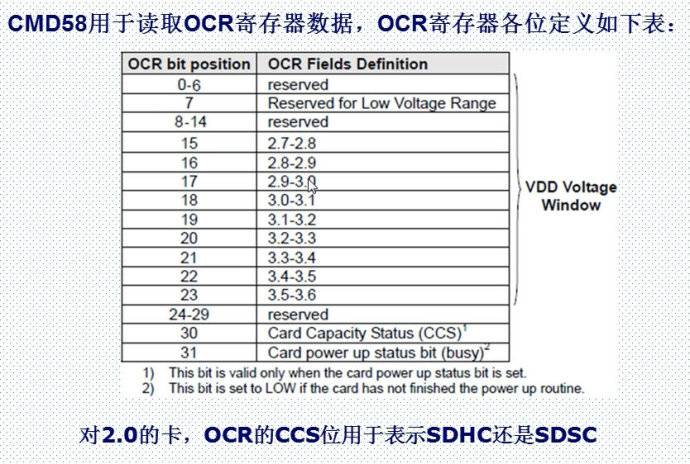

这里重点关心CCS位，如果是会SDHC卡，CCS=1，如果是SDSC卡，CCS= 0。通过CCS位可以区分是SDHC还是SDSC卡。

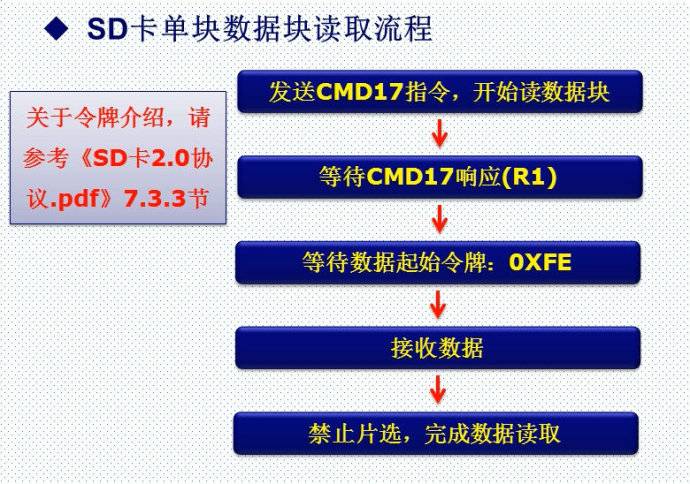

4. 单块数据读取512字节

                                                                接收512个字节的数据。

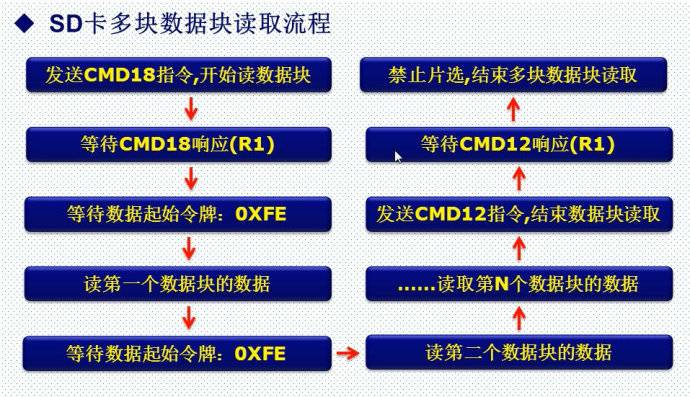

5. SD卡多块读取流程







注意：地址的单位跟卡的类型有关，数据地址如果是SDSC卡，地址单位是字节，如果是SDHC卡，是以512字节为单位，表示读取第几个512字节，2^32=4GB，对于SDSC卡足够寻址，SDSC卡最大为2GB，对于SDHC卡，寻址范围是2^32*512=2TB，所以SDHC卡最大为2T容量。

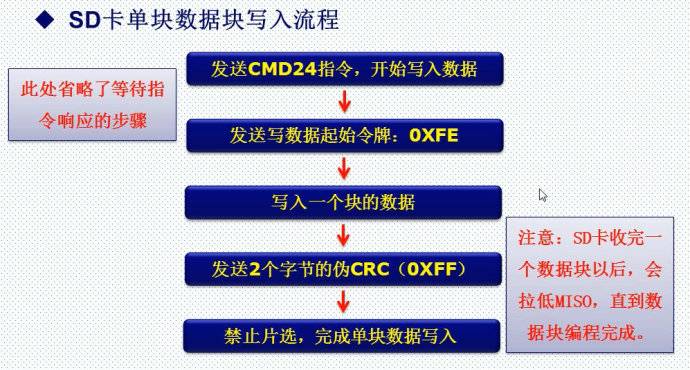

6. SD卡单块数据块写入流程



MCU可以读取MISO上的电平，如果读到是0，表示SD卡还在编程，就不能发新的数据，知道0xff，才能发送下一批数据。

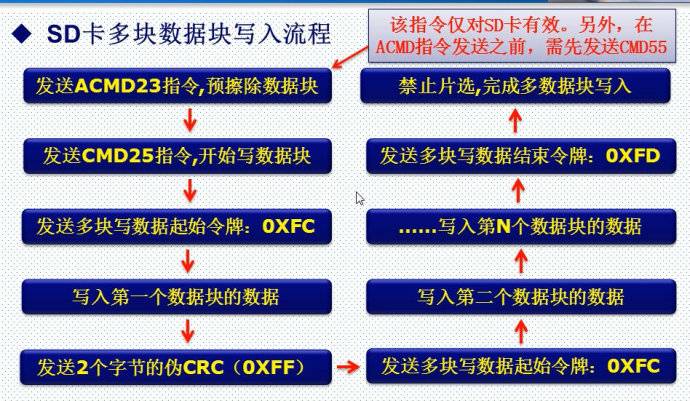

7. SD卡多块数据块写入流程



注意：在发送结束令牌0xfd后，还要多写入一个512个字节的数据，然后才能完成写入。















发送完0xfd令牌以后，还要发送一个512字节的数据，然后才结束写入。
