<FPGA学习>第1篇：基于ROM的直接数字式频率合成器（DDS）的FPGA实现

原理：

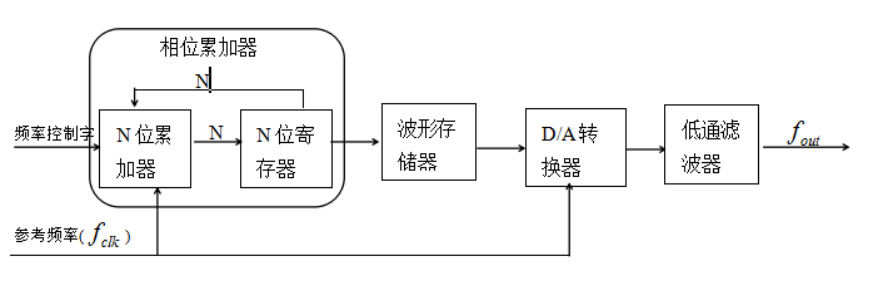

　　基于ROM的直接数字式频率合成器（DDS）的结构主要是由相位累加器、正弦查找表、数模转换器（DAC）和低通滤波器等四个大的结构组成，其结构框图如下 ：

　　

---

　　输出频率的公式             :    F_out = F_clk * Freq_World  /  2^N   (N为相位累加器位宽)

 　   输出信号频率分辨率     :    △F_out  =  F_clk  /  2^N

---



一、相位累加器

　　略

二、正弦查找表

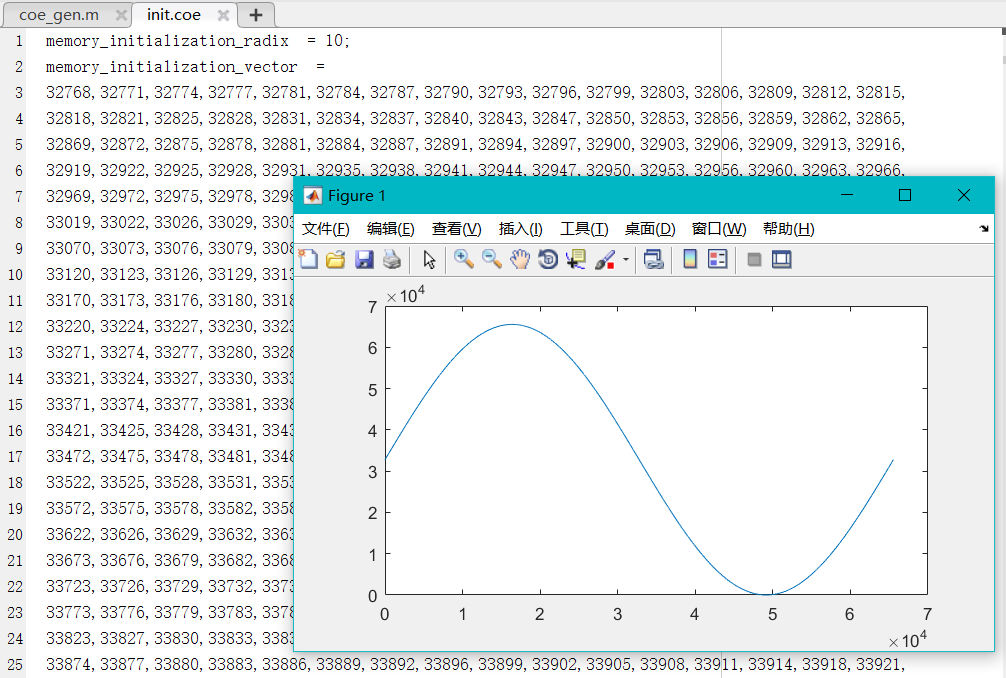

　　通过如下Matlab脚本生成10进制、65536点的正弦采样序列并将其保存在“init.coe”文件中，并在下面生成rom ip核时调用。

 1 % Matlab代码:
 2
 3 % 相位累加器位宽
 4 N = 16;
 5 M = 2^N;
 6 % 生成正弦抽样序列
 7 n = 0:M-1;
 8 x = sin(2*pi*n/M);
 9 % 量化
10 y = round((x+1)*M/2);
11 plot(n,y);
12
13 % 生成.coe文件
14 init_vector = fopen('init.coe','wt');
15 fprintf(init_vector, 'memory_initialization_radix  = 10;\nmemory_initialization_vector  = ');
16 for i = 1:M
17     if mod(i-1,16) == 0
18         fprintf(init_vector, '\n');
19     end
20         fprintf(init_vector, '%4d,', y(i));
21     end

　　

三、FPGA实现

　　通过计数器计数输出作为储存有正弦序列表的rom的地址进行寻址输出，详细原理“略”，具体实现见下：

 1 `timescale 1ns / 1ps
 2 //---------------------------------------------------------------------------
 3 // Company          :
 4 // Engineer         : Aqua
 5 // Create Date      : 2017/11/26
 6 // Module Name      : dds_module
 7 // Project Name     : dds_7z20.demo
 8 // Target Devices   : zynq7020
 9 // Tool Versions    : vivado 2017.1
10 // Description      :
11 // Revision         : v 1.0
12 //---------------------------------------------------------------------------
13 module dds_module#(
14     parameter   Phase_Width         =       16,
15                  Dout_Width         =       17
16     )(
17     input                            clk,
18     input                            rst,
19     input  [Phase_Width-1:0]         s_tphase_in,
20     output [Phase_Width-1:0]         m_tphase_out,
21     output [Dout_Width-1:0]          m_tdata_out
22     );
23
24    reg     [15:0]                    PhaAcuml;
25 //------------------------相位累加器--------------------------
26     always@(posedge clk or posedge rst)
27      begin
28         if(rst)
29             PhaAcuml      <=      'b0;
30         else
31             PhaAcuml      <=      PhaAcuml  +   s_tphase_in;
32      end
33
34     assign      m_tphase_out      =          PhaAcuml;
35 //------------------------正弦查找表--------------------------
36     rom inst_rom (
37         .a      (PhaAcuml),             // input wire [15 : 0] a
38         .spo    (m_tdata_out)           // output wire [16 : 0] spo
39         );
40 endmodule

 　　部分激励代码如下：

1 testbench部分代码：
2
3 //----------------------------------------------------------------------------
4 //
5 //         Fout    =    Fclk * s_tphase_in  /  2^16   (相位位宽：16 bit)
6 //
7 //----------------------------------------------------------------------------
8            s_tphase_in         <=      16‘h0CCC;              //  5MHz
9            s_tphase_in         <=      16'h3333;              // 20MHz

 仿真波形：

　　1、设定输出正弦信号频率值：5MHz

　　

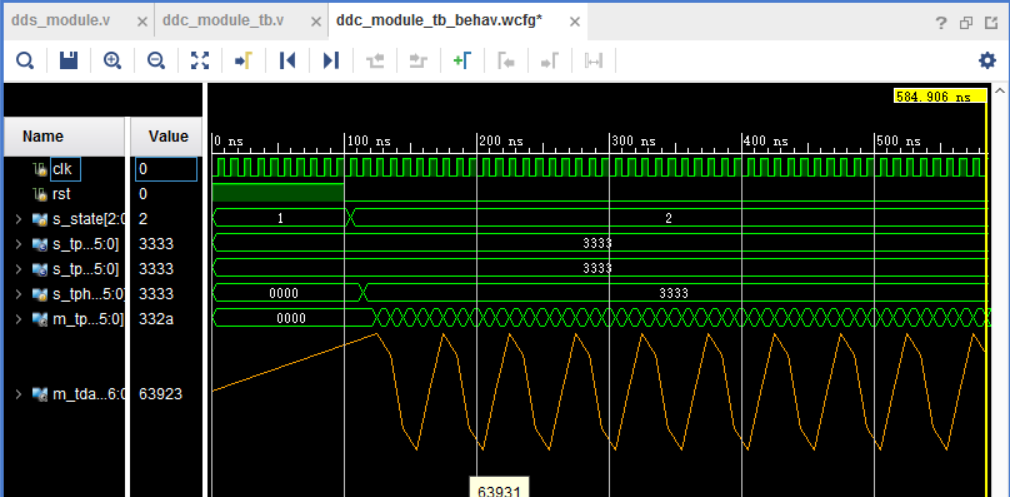

　　2、设定输出正弦信号频率值：20MHz

　　

 四、应用（Chirp信号）

 1 `timescale 1ns / 1ps
 2
 3 // Company          :
 4 // Engineer         :
 5 // Create Date      : 2017/11/26
 6 // Module Name      : dds_module_tb
 7 // Project Name     :
 8 // Target Devices   :
 9 // Tool Versions    :
10 // Description      :
11 // Revision         :
12
13 module dds_module_tb;
14
15     reg                     clk;
16     reg                     rst;
17     reg  [15:0]             s_tphase_in;
18     wire [15:0]             m_tphase_out;
19     wire [16:0]             m_tdata_out;
20
21     reg  [19:0]             count;
22
23     localparam      idle                =       'd1,
24                     rise                =       'd2,
25                     fall                =       'd3;
26     reg  [2:0]              s_state;
27
28     localparam      N                   =       'd200,
29                     s_tphase_min        =       16'h0001,
30                     s_tphase_max        =       16'h3333,
31                     step                =       (s_tphase_max - s_tphase_min)/N;
32//--------------------------------------------------------------------------------------
33     dds_module uut (
34         .clk               (clk),
35         .rst               (rst),
36         .s_tphase_in       (s_tphase_in),
37         .m_tphase_out      (m_tphase_out),
38         .m_tdata_out       (m_tdata_out)
39         );
40//--------------------------------------------------------------------------------------
41     initial
42         begin
43         clk             =   0;
44         rst             =   1;
45         #100
46         rst             =   0;
47         end
48//-------------------------------------------------------------------------------------
49     always@(posedge clk or posedge rst)
50      begin
51         if(rst)
52          begin
53             s_tphase_in     <=      'b0;
54             count           <=      1;
55             s_state         <=      idle;
56          end
57         else
58          begin
59             case(s_state)
60                 idle : begin
61                     s_state            <=      rise;
62                     count              <=      1;
63                    end
64                 rise : begin
65                     if(count <= N)
66                      begin
67                         count               <=      count   +   1;
68                         s_tphase_in         <=      s_tphase_min    +   step * count;
69                      end
70                     else
71                      begin
72                         count               <=      1;
73                         s_state             <=      fall;
74                      end
75                    end
76                 fall : begin
77                     if(count <= N)
78                      begin
79                         count               <=      count   +   1;
80                         s_tphase_in         <=      s_tphase_max    -   step * count;
81                      end
82                     else
83                      begin
84                         count               <=      1;
85                         s_state             <=      rise;
86                      end
87                    end
88                 default : begin
89                 　　s_state             <=      idle;
90                   end
91                 endcase
92             end
93         end
94//----------------------------------------------------------------------------------
95     always#5    clk         =       ~clk;
96
97 endmodule

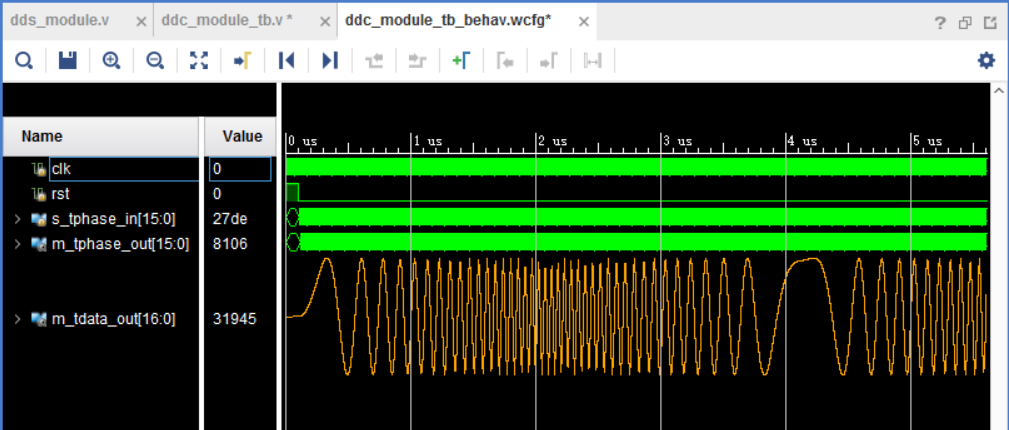

　　设定输出Chirp信号频率值：0~20MHz

　　
