FPGA 实验六 计数器、 ROM和DDS

实验要求

• 拨动开关,观察不同频率的正弦波
– 电路的工作时钟是50MHz
– 请回答,你能得到的正弦波频率和计数器增量值的对应关系是什么?
– 请回答,你能得到的最低频率的正弦波是多少?设该频率为f1
– 请思考,能否有什么方法能够得到比f1频率还低的正弦波
• 对计数器进行改动,修改计数增量信号为10比特,计数值信号为10比特。
– 把计数增量输入信号分配到10个拨码开关上
– 把计数值信号的高7位分配为ROM的地址, 低3位悬空不使用。
– 编译、下载电路,拨动拨码开关,观察最低频率有什么变化。
• 这种电路有个好听的名字,叫做 直接数字频率合成( DDS)
– 请给出:输出信号频率 和 电路工作时钟频率,计数器增量值,以及计数器数据位宽之间的表达式关系。

实验过程如下:

• 拨动开关,观察不同频率的正弦波
–电路的工作时钟是50MHz
–请回答,你能得到的正弦波频率和计数器增量值的对应关系是什么?
答:随着计数器增量值的增大,正弦波的频率也增加。

–请回答,你能得到的最低频率的正弦波是多少?设该频率为f1
答:当拨码开关只有SW0为1时,会得到正弦波的最低频率,正弦波信号的一个周期采样点数为128,由于时钟频率为50MHz,所以最低频率应为0.39MHz。

–请思考,能否有什么方法能够得到比f1频率还低的正弦波
答:(1)可以降低工作电路的频率,进而降低正弦波的最低频率。
(2)可以增大计数器数据位宽,并以高位作为ROM地址输入。

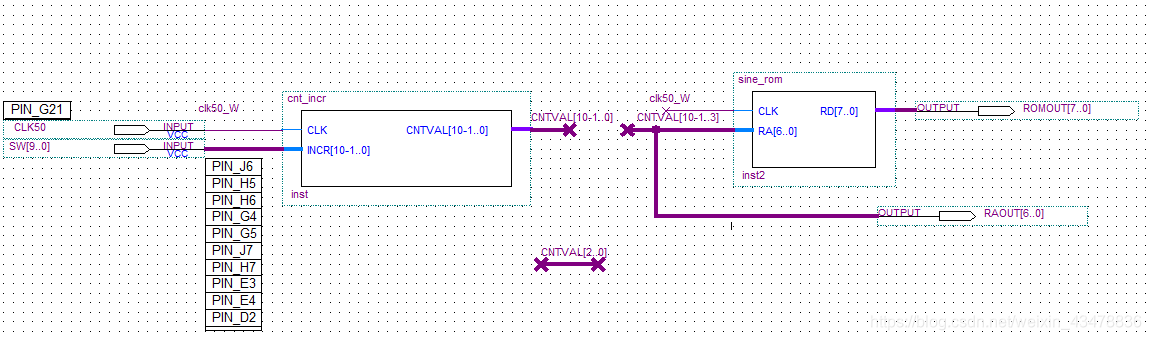

• 对计数器进行改动,修改计数增量信号为10比特,计数值信号为10比特。
– 把计数增量输入信号分配到10个拨码开关上
– 把计数值信号的高7位分配为ROM的地址, 低3位悬空不使用。
– 编译、下载电路,拨动拨码开关,观察最低频率有什么变化。
在这里插入图片描述

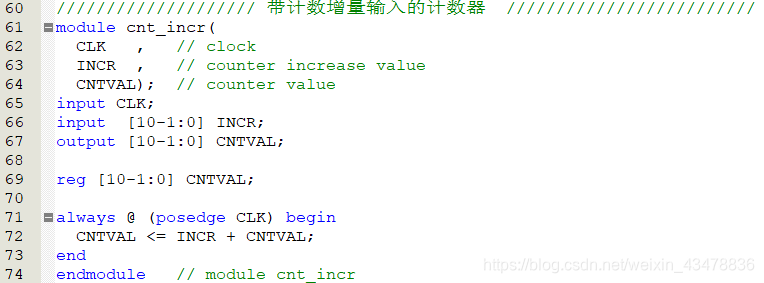

计数器程序如下:
在这里插入图片描述

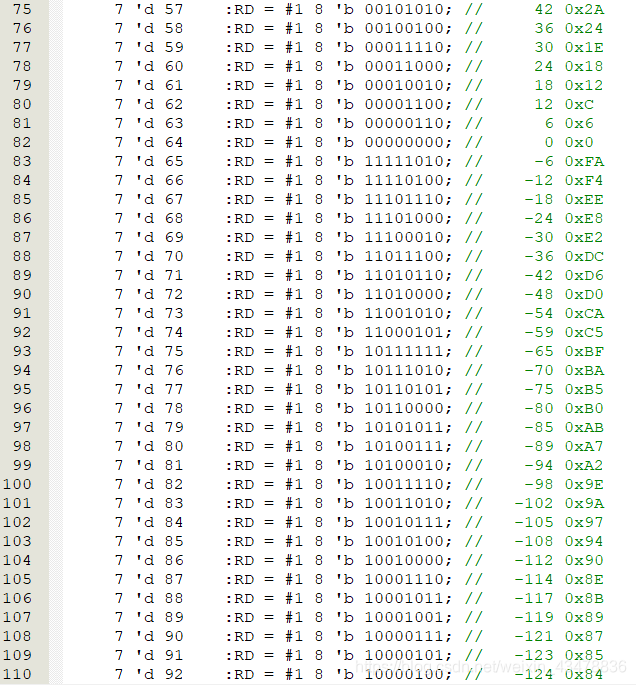

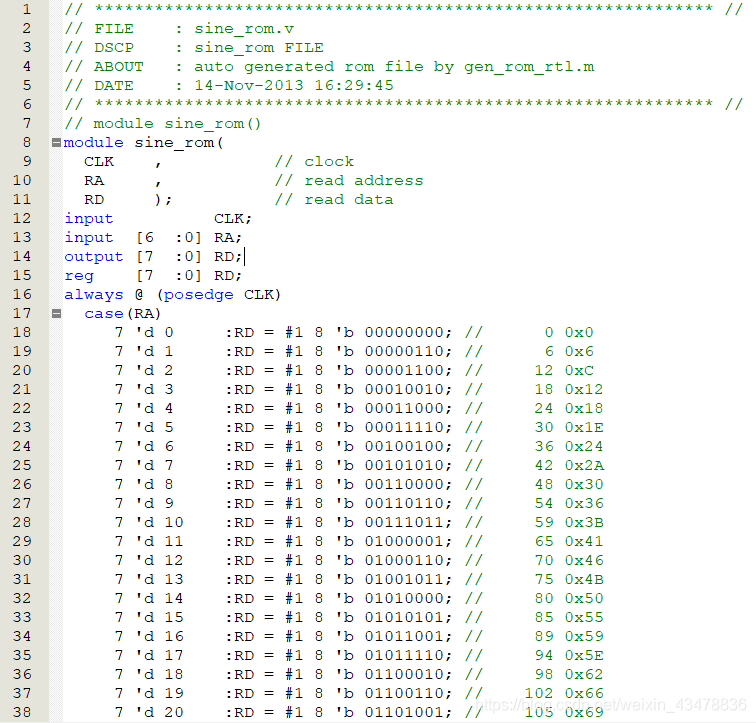

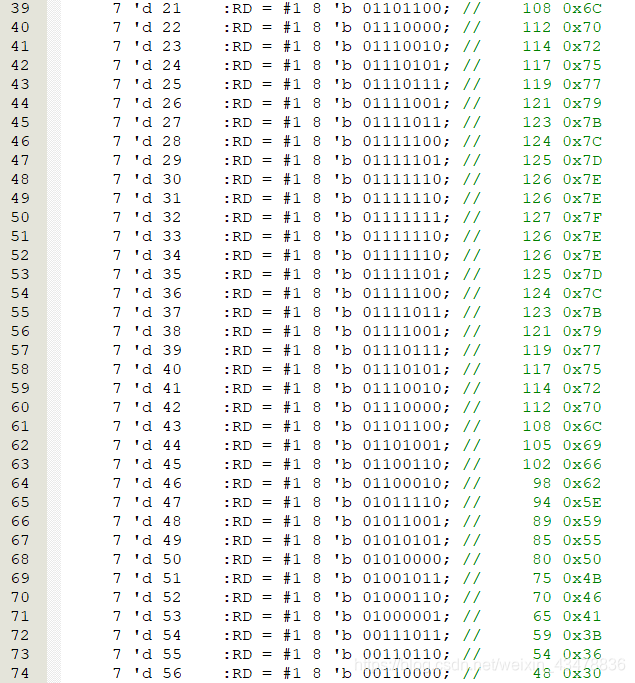

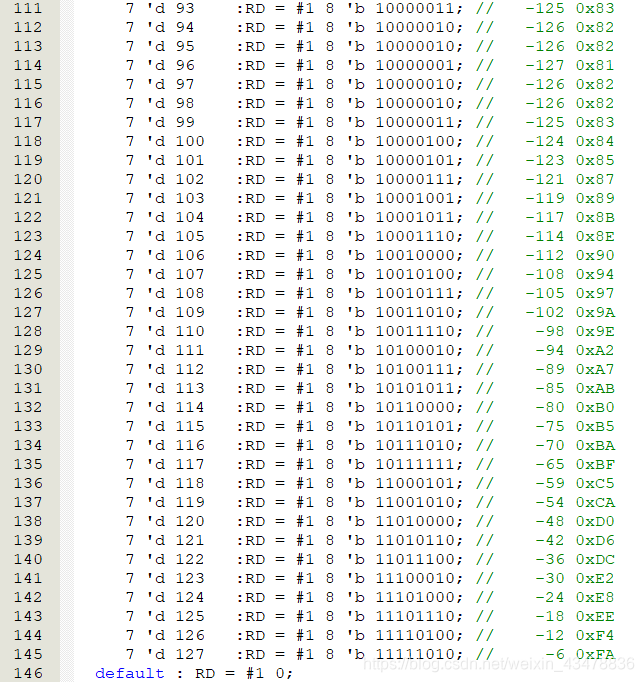

ROM程序如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

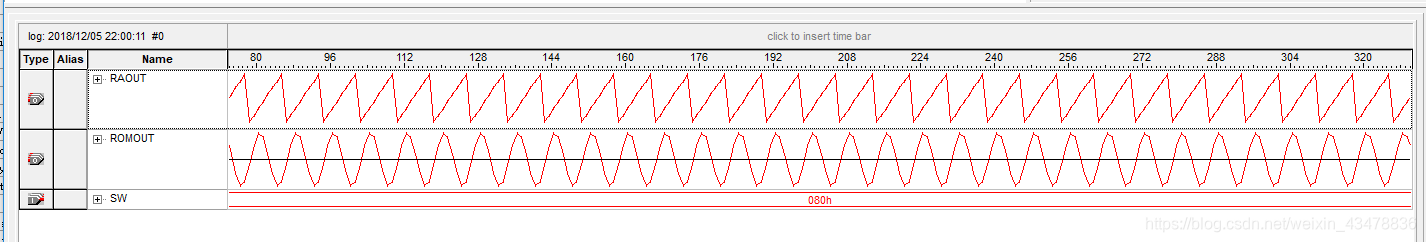

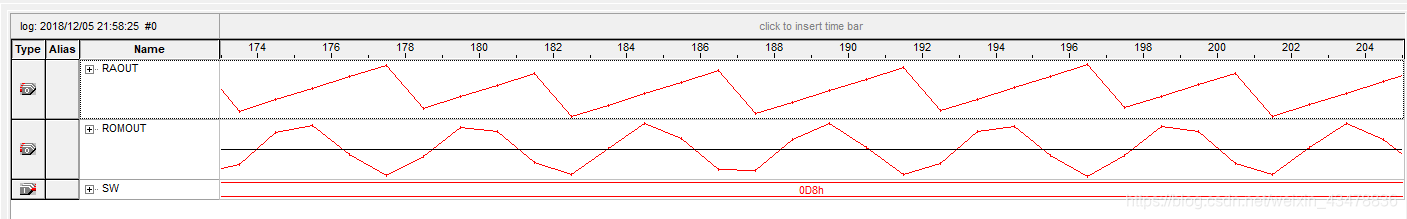

增加位宽并把高位作为ROM地址输入,可以减小正弦波的频率,最小频率也会变小,f1为0.049MHz,小于0.39MHz。
• 这种电路有个好听的名字,叫做 直接数字频率合成( DDS)
– 请给出:输出信号频率 和 电路工作时钟频率,计数器增量值,以及计数器数据位宽之间的表达式关系。
答: F = (M/2^N)*f
F–输出信号频率
M–计数器增量值
N–计数器数据位宽
f–电路工作时钟频率
