交直流耐电压击穿试验仪

主要用途及功能
产品主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝 缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
此仪器为具有防辐射功能，仪器试验门处为透明绝缘玻璃中夹有屏蔽网，在试验过程中， 击穿瞬间会产生大的电流，同时对人身体有辐射危害，我公司这款仪器在此进行了屏蔽处理减少对人身危害。

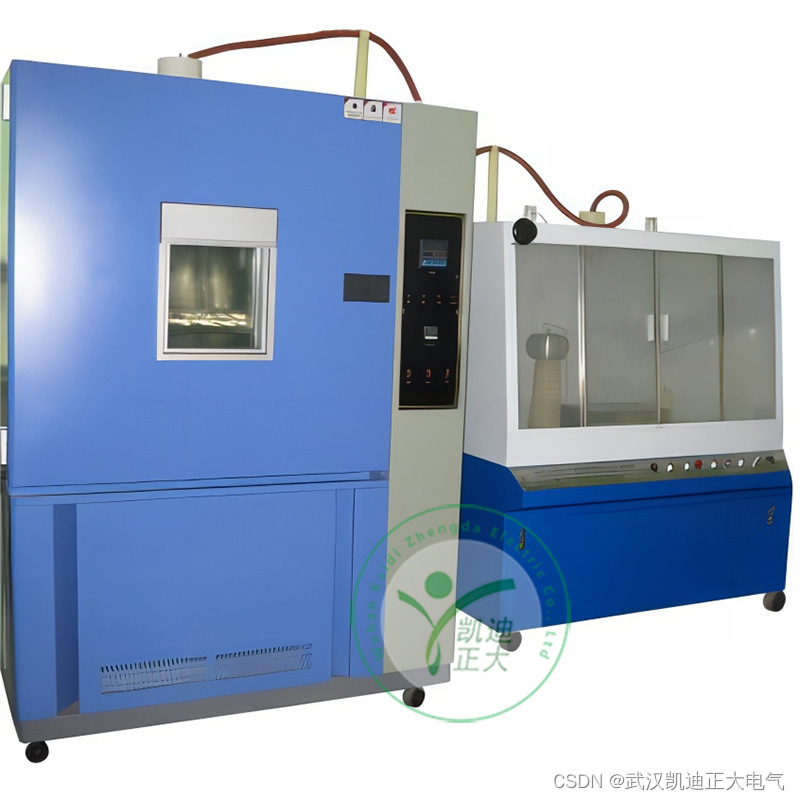

武汉凯迪正大高低温环境电压击穿试验仪还具有照明功能，因为在试验过程中会有光线阴暗，可以应用到此功能，让使用者在试验过程中的观测更明显，有更优质的试验效果。

设备组成原理及安全防护：
1.设备主要由高压试验变压器、接触式调压器、伺服调速系统、采集系统、控制系统、自动放电
等部分组成。
2.试验变压器输入由调压器输出给出，同时由采集系统实时采集高压输出，计算机根据电压，调
整控制调压器旋转的调速系统，形成闭环，使调压过程更为平滑。且可满足较慢速升压要求。
3. 自动区分交直流试验过程。若进行直流试验后，试验结束可自动进行放电操作，期间（未放电情况下）打开试验舱门，会有声光报警，警示危险！
安全防护：
1.过流保护：
1.1 低压侧过流保护，保护高压变压器安全运行
1.2 高压侧过流保护，保护电极表面不受电火花腐蚀
1.3 超出预设漏电流，切断高压输出
2.高压断电保护：
2.1 超量程自动切断高压输出
2.2 实验过程中可手动关停高压输出
2.3 电压跌落超过预设，切断高压输出
3.输出零点保护：
3.1 实验开始前，若高压输出不在零位，给出提示
3.2 若高压输出不在零位，强制回零
4.短路保护：
4.1 高压输出短路， 自动切断输出
4.2 低压输入短路， 自动断电 5.安全门保护：
5.1 实验中无意开启舱门， 自动切断输出
5.2 实验舱门开启状态下，无法开始试验
5.3 实验结束后，开启舱门切断高压输出 6.软件保护：
每次开始实验前，要求确认。否则弹出窗口
6.1 高压准备开关按下，高压指示灯点亮
6.2 实验舱门已关闭
6.3 调压器复位（高压输出为零）
7.放电保护：
7.1 直流试验后，开启舱门时声光报警，强制要求对均压球放电
8.漏电保护：
8.1 独立接地保护
8.2 漏电保护开关
无极调压功能：随着新材料的不断诞生。对其绝缘性能的检测要求也不断提高，前期的国内测试 仪器，仅能做到固定的几档可选性升压速度，不能很好地满足试验需求。引入无极调压的概念后。 升压速率可在一定范围内人为设置。能够较好的适应用户需求。
