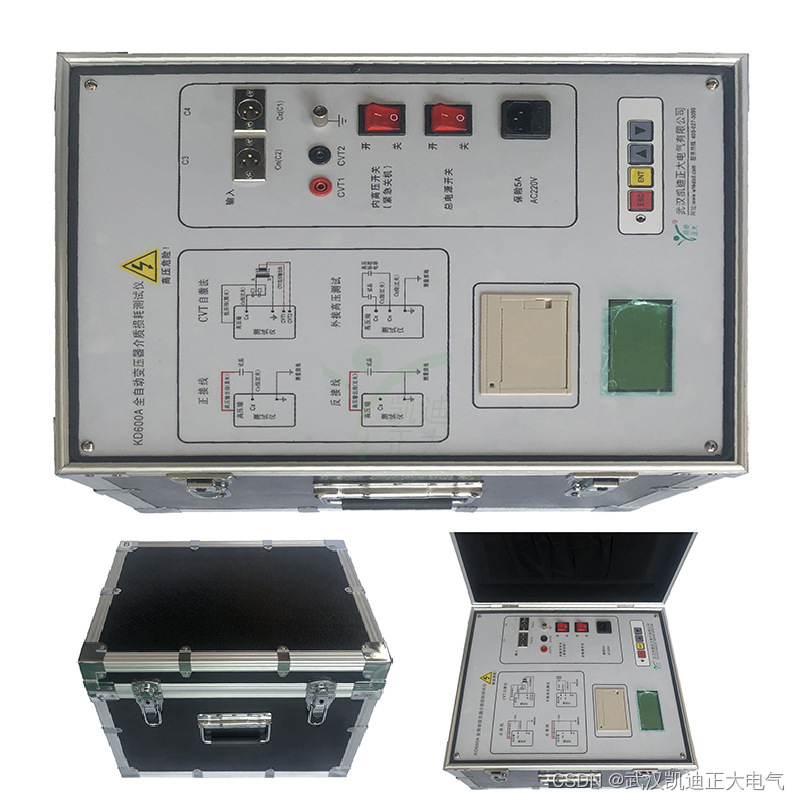

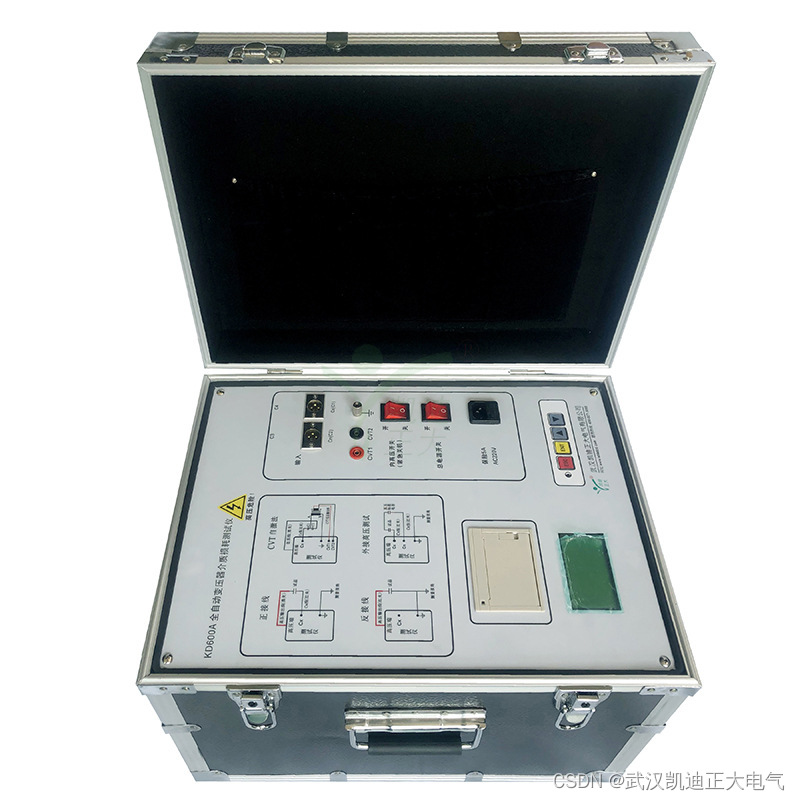

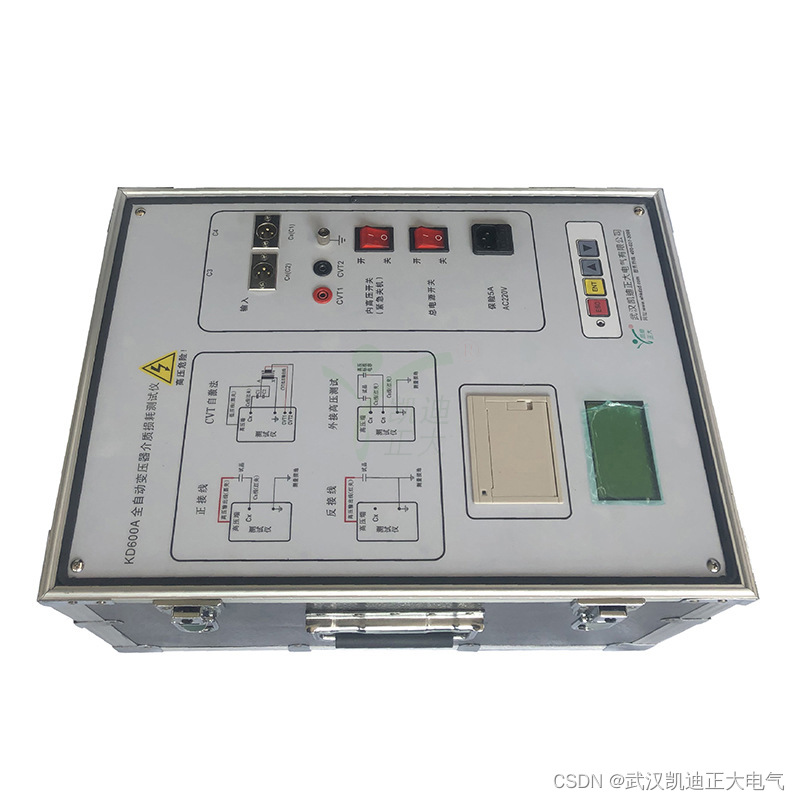

KD600A变频抗干扰精密介质损耗测量仪

一、产品概述

       KD600A变压器介质损耗测试仪是发电厂、变电站等现场自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成测量。

       该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

        可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

        仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。





二、本仪器设有以下保护功能

高压短路保护
CVT过压保护
仪器接地不好保护

三、主要技术参数

1、高压输出： 0.5 ～10kV，
每一档增加500V，共有二十档，容量：1500VA
2、准 确 度：
tgδ: ±(读数*1.5%+0.04%)
Cx: ±(读数*1.5%+5PF)

3、分辨率： tgδ：0.01％ Cx：1pF
4、测量范围：
0.1% ＜ tgδ ＜ 100%
3PF＜ Cx ＜ 60000PF
10KV时，Cx ≤30000PF
5KV时，Cx ≤60000PF

5、电源： AC 220V士10％ 50士1Hz
6、测量方式：a.工频：50Hz；b.异频：45Hz/55Hz 自动变频
7、谐波适应： ≤3％
8、使用条件： -15℃－50℃ 相对湿度＜80%
9、外型尺寸： 460（L）×345（W）×350（H）
10、重 量： 35 kg

四、装箱清单

测试仪主机         1台
高压输出电缆      1根
试品输入电缆      1根
220V电源线        1根
地线                    1根
5A保险管            4只
热敏打印纸         1卷
产品合格证         1枚
使用说明书         1本
出厂检验报告      1份
