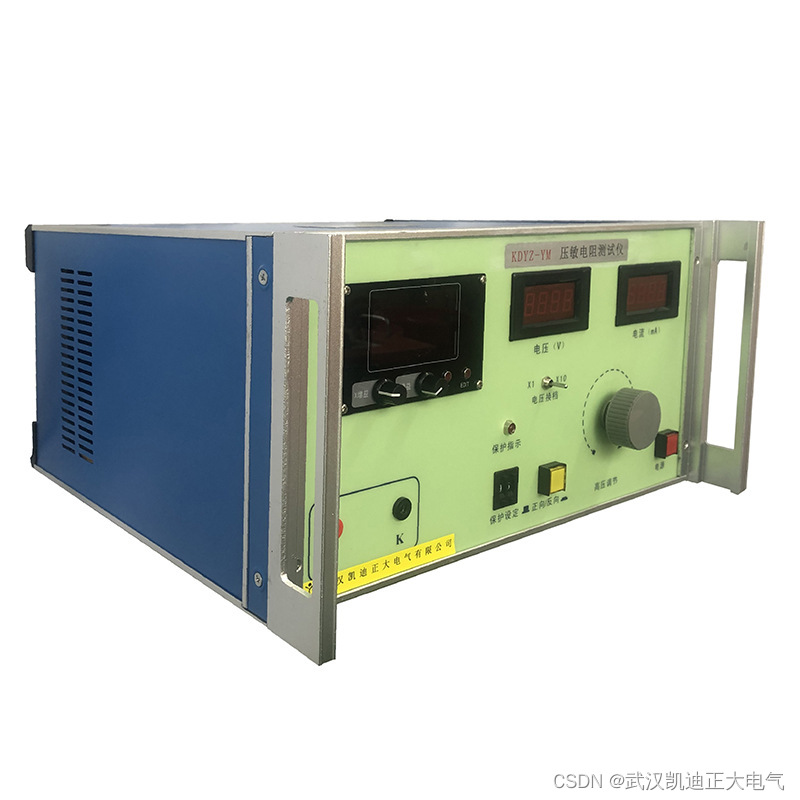

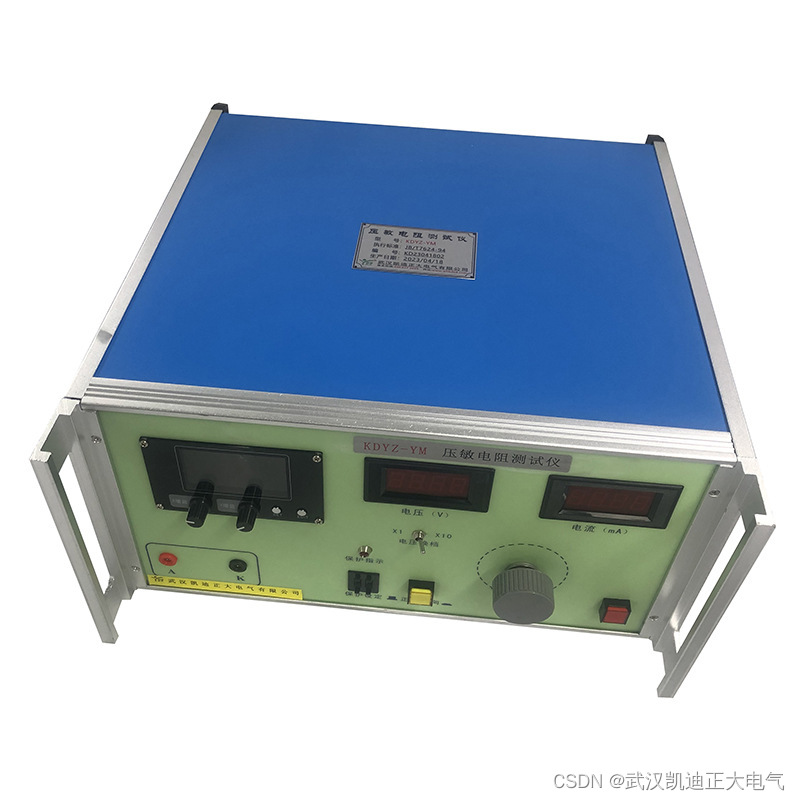

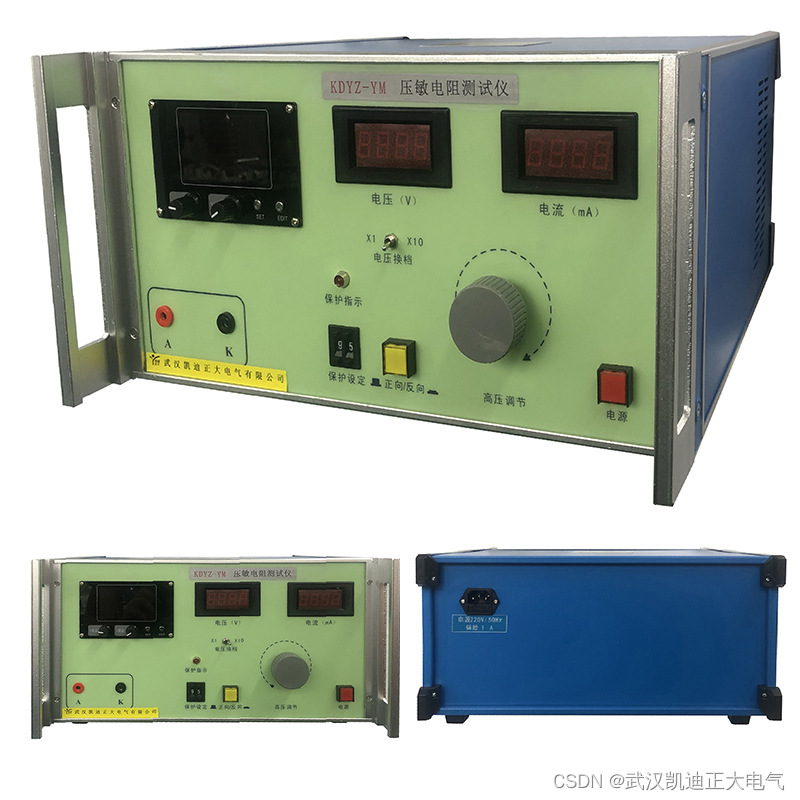

KDYZ-YM压敏电阻测试仪

一、概述

       晶闸管的伏安特性是晶闸管的基本特性，这项特性的好坏，直接影响到器件在整机上的正常使用。因此，检测晶闸管的伏安特性在晶闸管器件的生产、经销及使用过程中都是十分重要的。

       该测试仪的测试方法符合国标JB/T7624-94《整流二极管测试方法》和JB/T7626-94《反向阻断三极晶闸管测试方法》的规定，线路设计简捷精练，采用单片机控制，机内示波器可直接观看伏安特性曲线，测试参数由数字面板表显示，超漏电流自动保护，自动复位，高压供电回路自动稳压，输出高压不受电网波动影响。该仪器具有体积小，重量轻，操作简单，测试准确，保护可靠、维修方便等特点，能测试各种晶闸管（KP、KK、KA、KS）及晶闸管模块的VDSM、VRSM、VDRM、VRRM、IDSM、IRSM、IDRM、IRRM与各种整流二极管（ZP、ZK）的VRSM、VRRM、IRSM、IRRM等参数。是晶闸管及整流管器件生产厂、经销商及整机厂检测器件伏安特性参数的检测设备。

       晶闸管在使用过程中，由于受到过流、过压、过热等诸多因素的影响，其伏安特性将会逐渐变差，甚至不能维持正常使用或损坏，因此在进行维修时，对已用过的元件和要新上机的元件进行检测确认性能良好后再上机，对尽快排除设备故障很有好处。





二、技术参数与要求

1．峰值电压测量范围：0—6000V
2．峰值漏电流测量范围：0—2000uA
3．峰值漏电流保护设定范围：0—1980uA
4．机内示波器可观看动态峰值电压与峰值漏电流的变化伏安特性曲线波形
5．工作环境：海拔不超过2000米
环境温度：0～40℃
相对湿度：<85%
无导电及爆炸性尘埃
无腐蚀金属和破坏绝缘的气体或蒸汽
无剧烈振动和冲击
6．测量精度：±5%

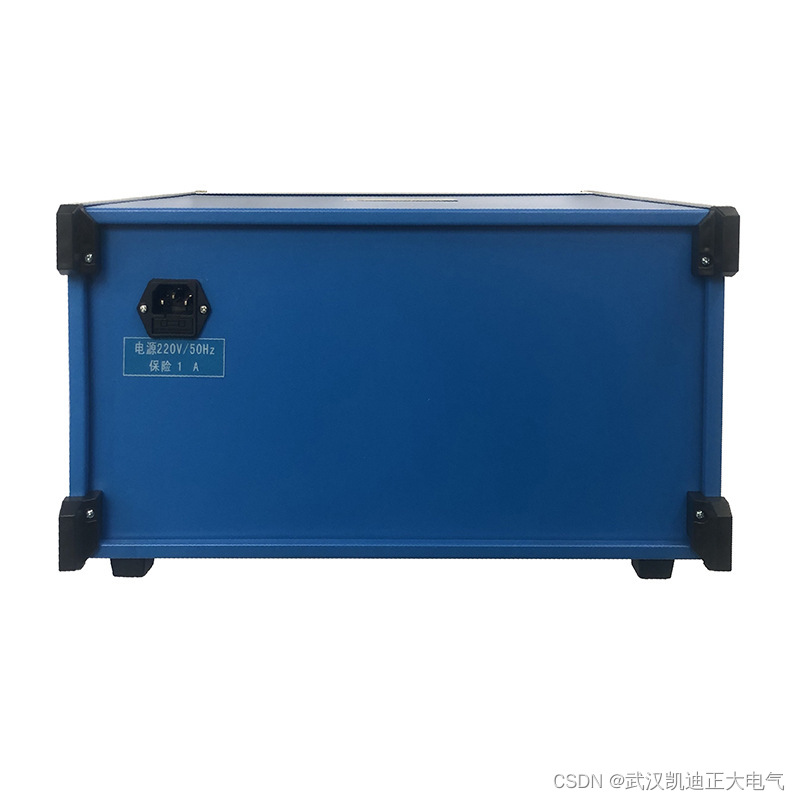

7．整机电源功耗：AC220V ±10% 50Hz，小于150VA
8．整机外形尺寸：200×400×360mm
9．整机重量：约8Kg
