KDSL-82轻型升流器

一、产品概述

        KDSL-82 1000A大电流发生器是一种作为检验用的电流源，大电流试验器采用ARM芯片控制输出工艺和大容量的环形变压器，并且配有液晶屏显示的表计，同时显示一、二次电流、变比和秒表接点(或电位)的动作时间。外配铝合金机箱，PC面板，具有外形美观，输出容量大，体积小，重量轻等特点。主要适用于电力系统的CT变比，接触电阻等需要大电流试验的场合。对电器作热稳定、动稳定试验时低压大电流电源，如空气断路器、接触器、继电器的温升试验及脱扣等。

        单相大电流发生器测三相时，应分相进行。大电流发生器由变压器、调压器和控制三部分组成。

        三相大电流发生器主要用于三相电气产品的测试，也可用于测试单相电气产品。三相、单相大电流发生器的控制方案相同，只是三相大电流发生器输出三相电流。



二、技术参数

输出电流A：0～1000A
输出电压V：0～6V可调
输出容量kVA：6kVA
一次电流量程A：0～1000A，分辨率：0.1A
二次电流量程A：0～12A, 分辨率：0.001A
耐流计时范围S：0～9999
冲击计时范围mS：0～999
电流精度%：0.5%，0.2% (F.S)
工作电源：电压 V 220V±10%
频率Hz：50Hz±1
注：1、电流4000A以上为分体式，可根据用户要求设计生产。

三、工作时间：短时工作

额定输出时：工作时为2.5分钟
1/2额定输出时：工作时为30分钟
1/3额定输出时：工作时为40分钟
1/4额定输出时：长期使用

四、产品结构

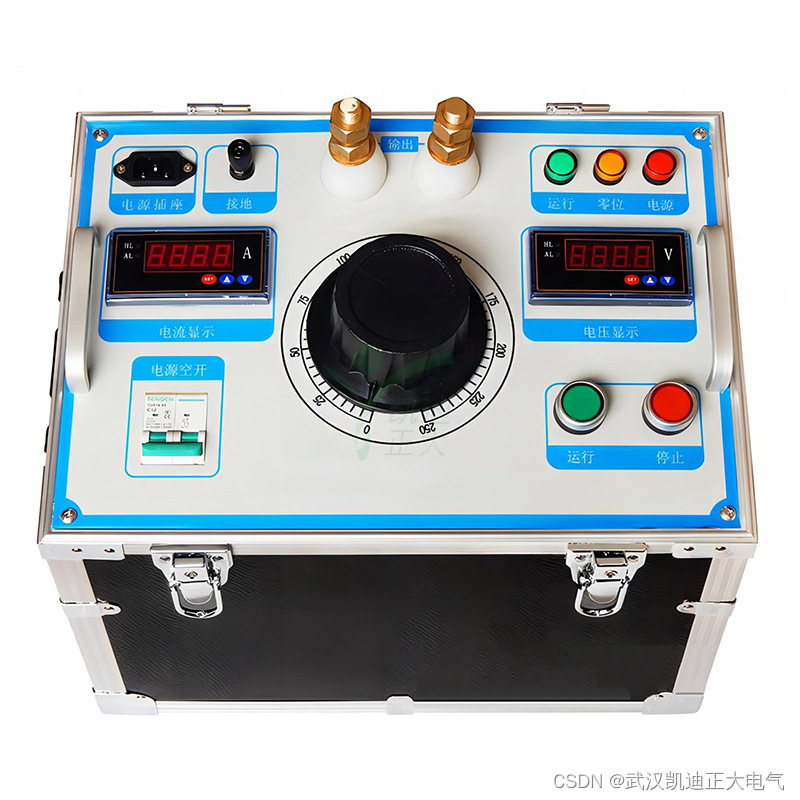

        大电流发生器（升流器）属于可移动式结构，它由仪表指示灯板和操作面板组成。仪表指示灯板分大、小量程的选择开关（钮子开关），绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮（绿色）、停止按钮（红色）以及工作系统组成。具有结构合理、外形美观、重量轻且移动方便等特点。
