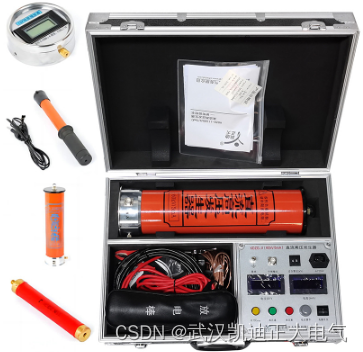

KDZG-II 60KVA5mA直流高压发生器

一、简介

KDZG-II 60KVA5mA直流高压发生器是根据中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。



二、技术特点

● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

● 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。

● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。

● 升压电位器零起升压。

● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。

● 过压保护采用拔码设定，一目了然，误差±1%。

● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

● 折叠式撑脚，直径面积大，稳定性能好。

● 一体化设计、高压拖地电缆引出，方便现场试验。

● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

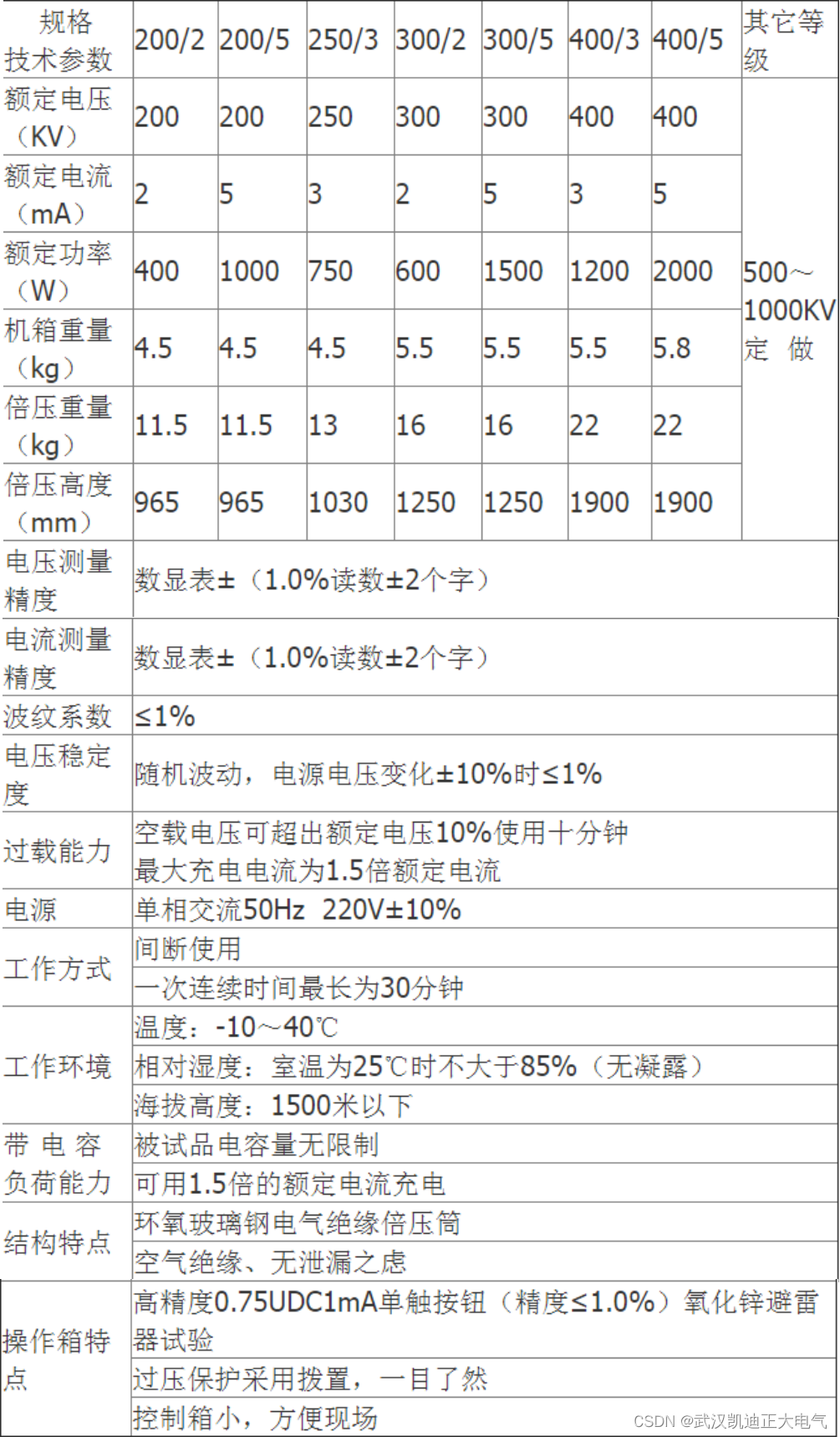

三、技术参数

一体机

分体机
