前言

在数据科学和可视化领域，Matplotlib无疑是Python生态系统中最重要的绘图库之一。然而，很多初学者在使用Matplotlib时，往往只是简单地调用plt.plot()或plt.scatter()等函数，却不了解这些函数背后的工作原理。今天，我们将深入探讨Matplotlib的架构设计，帮助大家从底层理解这个强大的可视化工具。

理解Matplotlib的架构不仅能让我们更好地使用这个库，还能帮助我们：

选择合适的编程接口
优化图形渲染性能
解决复杂的可视化需求
扩展和定制图形功能

一、Matplotlib的三层架构体系

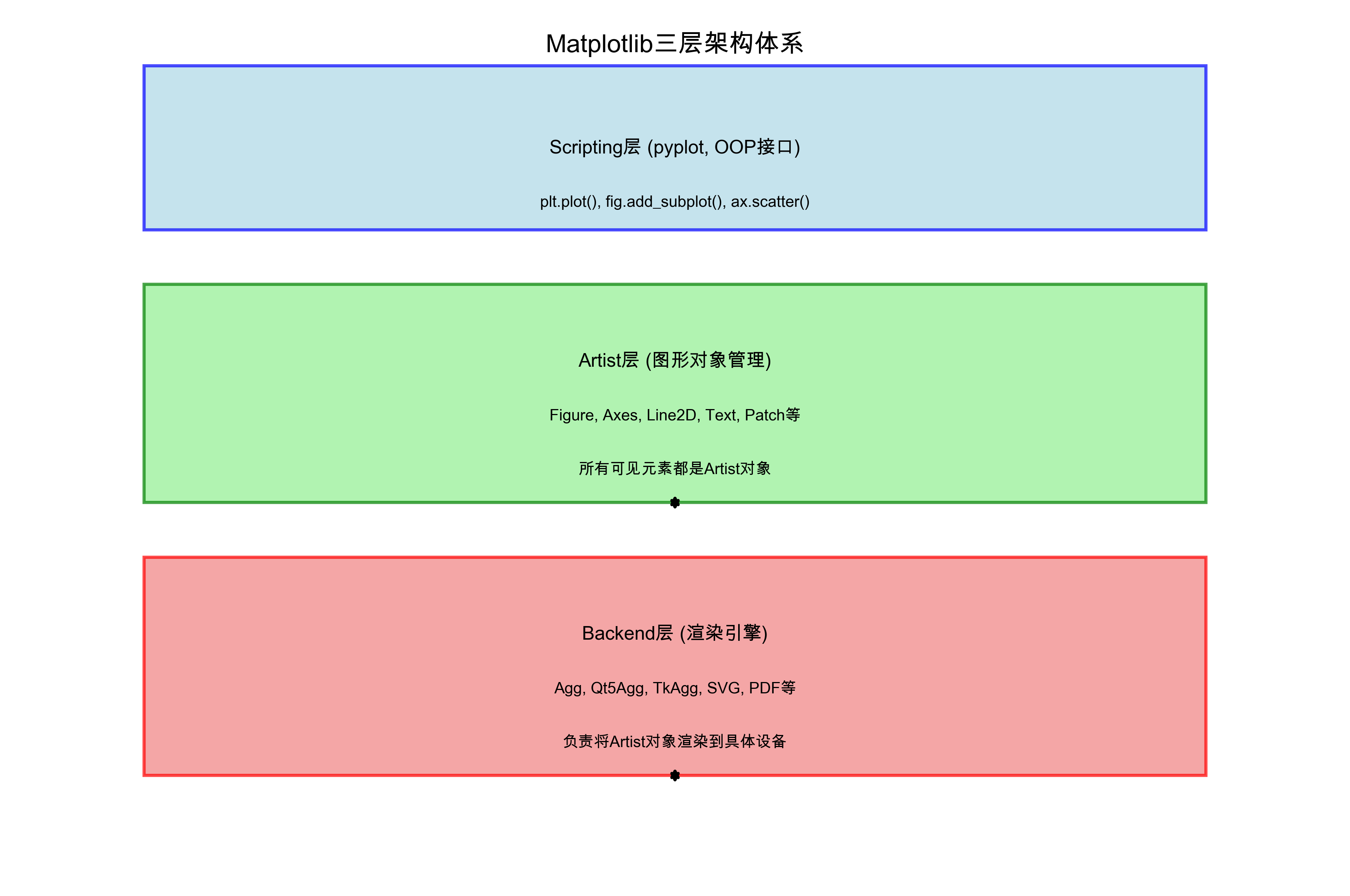

Matplotlib采用了经典的三层架构设计，这种设计模式将复杂的图形系统分解为三个相对独立但又紧密协作的层次。让我们通过下面的架构图来直观地理解这个设计：
在这里插入图片描述

1.1 Backend层（后端层）

Backend层是Matplotlib的最底层，负责实际的图形渲染工作。这一层就像是图形系统的"引擎"，将抽象的图形对象转换为具体的像素或矢量图形。

主要功能：

处理不同输出格式的渲染（PNG、PDF、SVG等）
管理图形设备的交互（窗口显示、文件输出）
提供底层的绘图原语（画线、填充、文本渲染等）

常见的Backend类型：

交互式Backend：Qt5Agg、TkAgg、GTK3Agg等，支持窗口显示和用户交互
非交互式Backend：Agg、SVG、PDF、PS等，直接输出到文件

import matplotlib
print(f"当前Backend: {

     matplotlib.get_backend()}")
# 输出：当前Backend: MacOSX（或其他Backend）

1.2 Artist层（艺术家层）

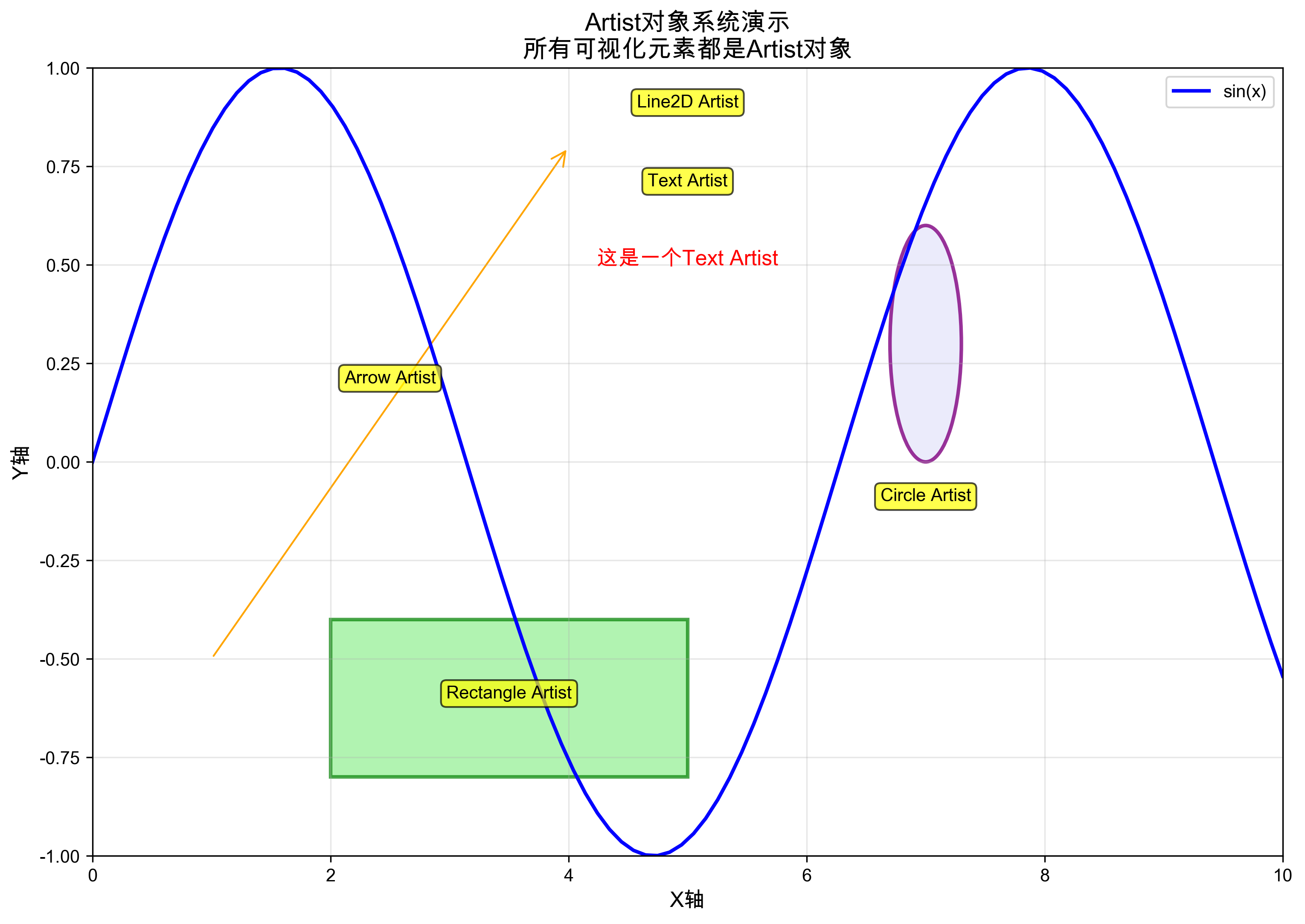

Artist层是Matplotlib的核心，这一层定义了所有可视化元素的对象模型。在Matplotlib中，“一切皆Artist”——从整个图形到最小的刻度线，都是Artist对象。

Artist对象分为两大类：

Composite Artists（复合艺术家）：
- Figure：整个图形窗口或页面
- Axes：绘图区域，包含数据空间
- Axis：坐标轴对象
Primitive Artists（基本艺术家）：
- Line2D：线条对象
- Text：文本对象
- Patch：几何形状对象（矩形、圆形等）

这种设计的优势在于：

统一的对象模型：所有图形元素都遵循相同的接口
灵活的组合方式：可以任意组合不同的Artist对象
精确的控制能力：每个Artist对象都有丰富的属性可以调整

1.3 Scripting层（脚本层）

Scripting层是用户接口层，提供了两种主要的编程接口：

pyplot接口：函数式编程风格，类似MATLAB
面向对象接口：显式操作Artist对象

这一层的作用是将复杂的Artist操作封装成简单易用的函数，让用户能够快速创建图形。

二、Figure和Axes的层次关系

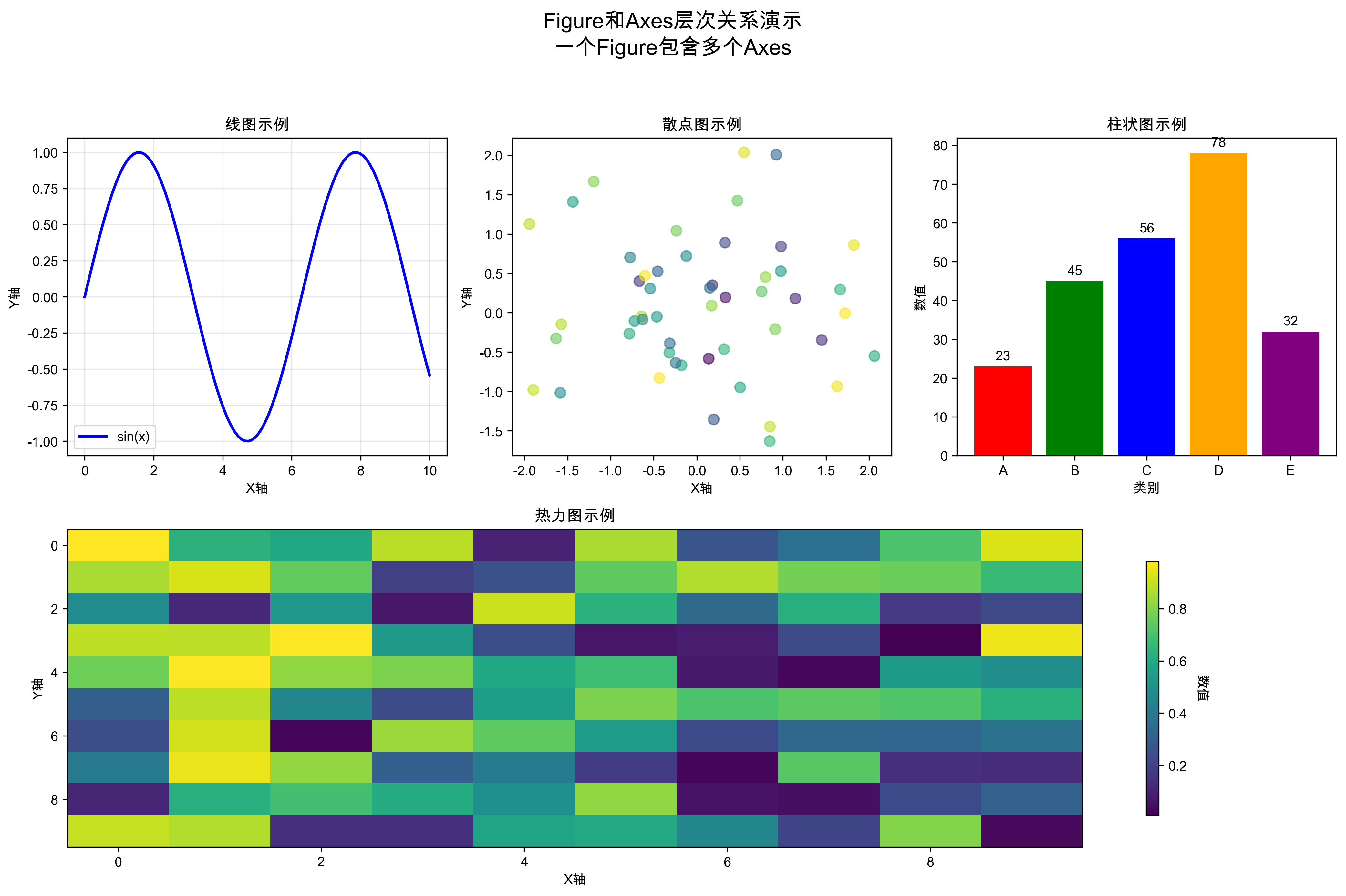

理解Figure和Axes的关系是掌握Matplotlib的关键。让我们通过一个具体的例子来说明：
在这里插入图片描述

2.1 Figure：顶层容器

Figure是Matplotlib中的顶层容器，代表整个图形窗口或页面。一个Figure可以包含：

多个Axes（子图）
全局标题和图例
颜色条（colorbar）
文本注释

# 创建Figure对象
fig = plt.figure(figsize=(12, 8))

# Figure的主要方法
fig.suptitle('这是Figure级别的标题')  # 设置总标题
fig.tight_layout()  # 自动调整布局
fig.savefig('output.png')  # 保存图形

2.2 Axes：绘图区域

Axes是实际的绘图区域，包含了数据空间、坐标轴、刻度等。每个Axes都有：

X轴和Y轴（以及可选的Z轴）
数据绘制区域
标题、标签、图例等

# 创建子图的几种方式
ax1 = fig.add_subplot(2, 2, 1)  # 2x2网格的第1个位置
ax2 = fig.add_axes([0.1, 0.1, 0.8, 0.8])  # 指定位置和大小

# 或者使用便捷函数
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(10, 5))
