不卖关子，今天要拆的就是它：CX306P-48Y

看似是一台常见的25G接入交换机，但它真正的魅力，藏在内部的可扩展设计中——支持加装 DPU 扣卡与 GNSS/PTP 时间同步硬件，让一台普通的交换机“变身”为融合网络、计算与时间同步能力的多面手。

当交换机拥有了 DPU 加持的通用算力，它不再只是做 L2/L3 转发，还能承担高性能路由、防火墙、流量分析甚至自定义服务；而内置的时间同步模块，更让它轻松应对金融交易、5G O-RAN、智能电网等高精度时间敏感场景。

那么，这台“全能选手”的内部究竟如何设计？软硬件结合又能实现哪些功能？我们这就把它拆开，一探究竟！

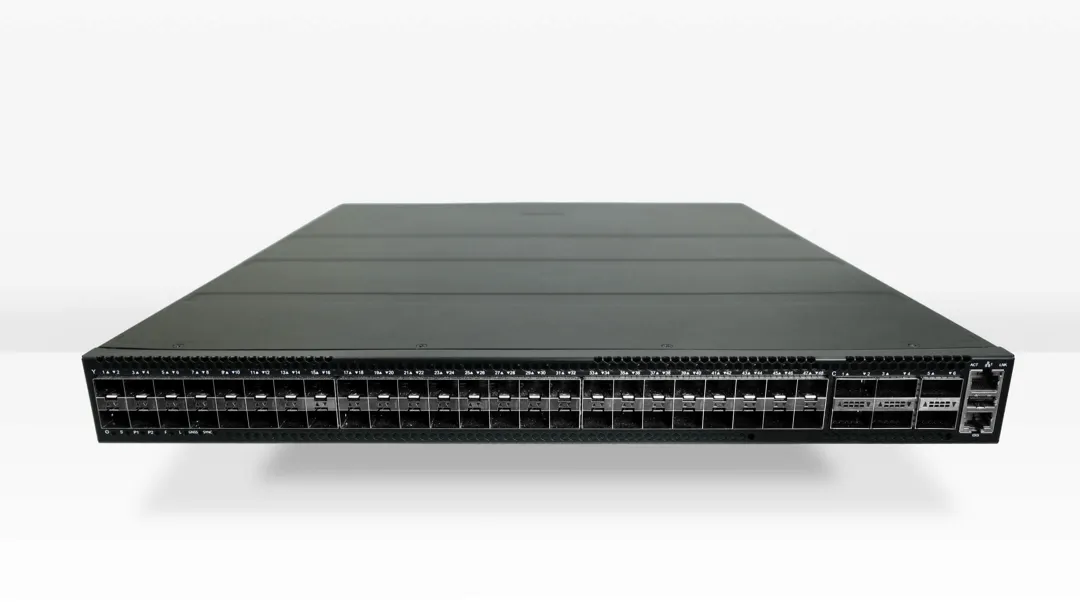

设备概览

CX306P-48Y 默认搭载企业级 SONiC 发行版 AsterNOS，硬件上采用模块化设计，支持灵活扩展。

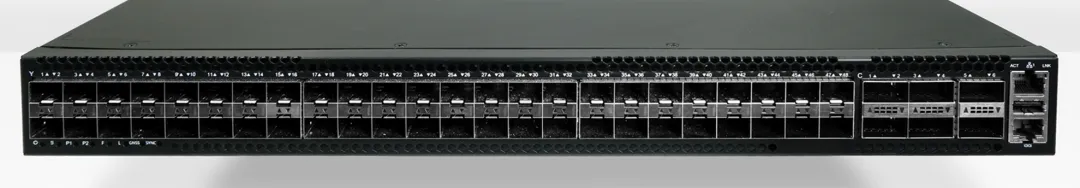

前面板：高密度接口+管理端口

业务口：48个 25G SFP28 / 10G SFP+ 端口 + 6个 100G QSFP28 / 40G QSFP+ 端口
管理口：1个 RJ45 管理口、1个 USB 口、1个 Console 口，支持远程管理与本地调试

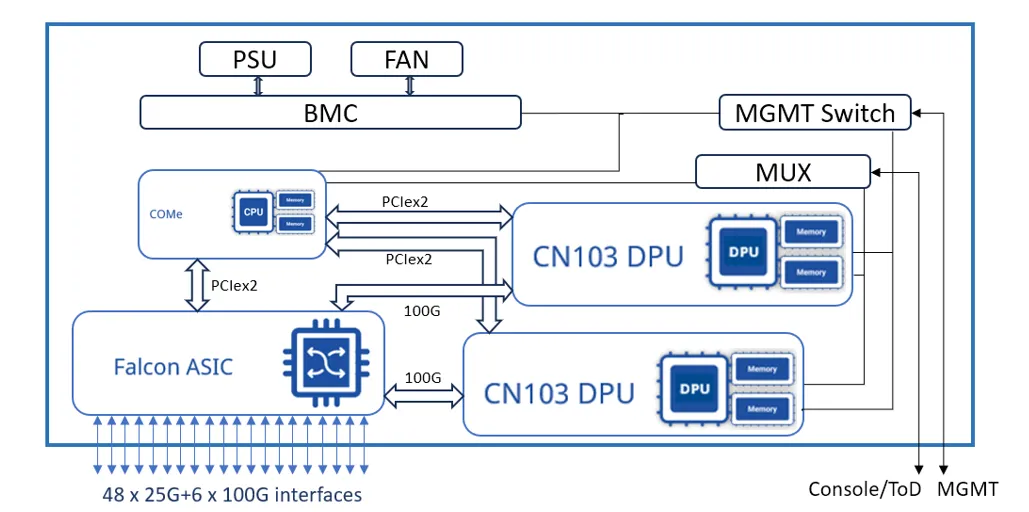

注意：硬件架构中预留的2个 100G 口并未引出至前面板，而是直连内部 DPU 模块，用于交换芯片与 DPU 之间的高速数据传输。

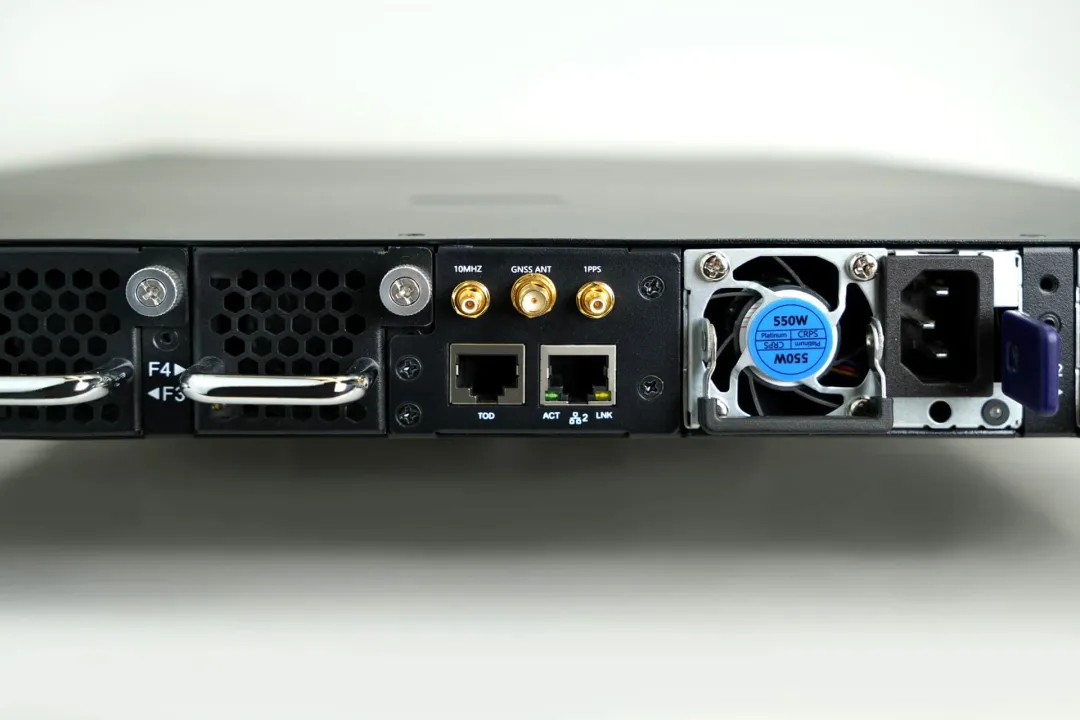

后面板：散热+时间同步+冗余电源

时间同步接口

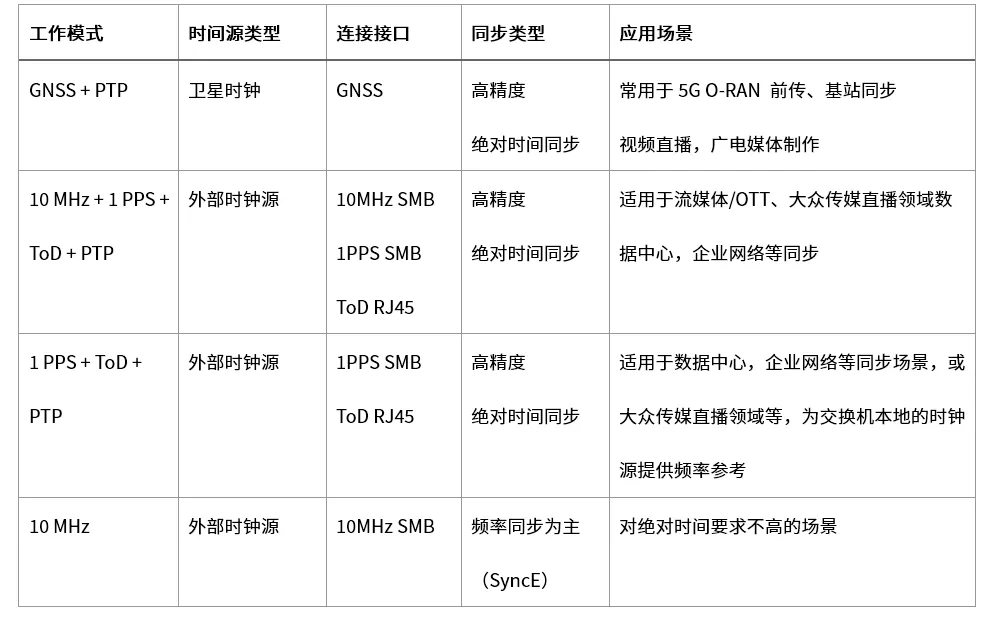

这是 CX306P-48Y 在外观上最显著的特点，集成多种时钟接口，支持灵活组合使用：

10MHz SMB：接入外部高精度时钟，支持 SyncE 频率同步
GNSS SMA：连接卫星天线，接收 GNSS 信号，实现定位与时间同步
1PPS SMB：每秒一个脉冲信号，与 PTP 模块协同校准时钟
ToD RJ45：提供标准时间信息，常与 1PPS 配合使用

右侧还设有冗余管理网口，与前面板构成双管理口设计，提升设备可靠性。

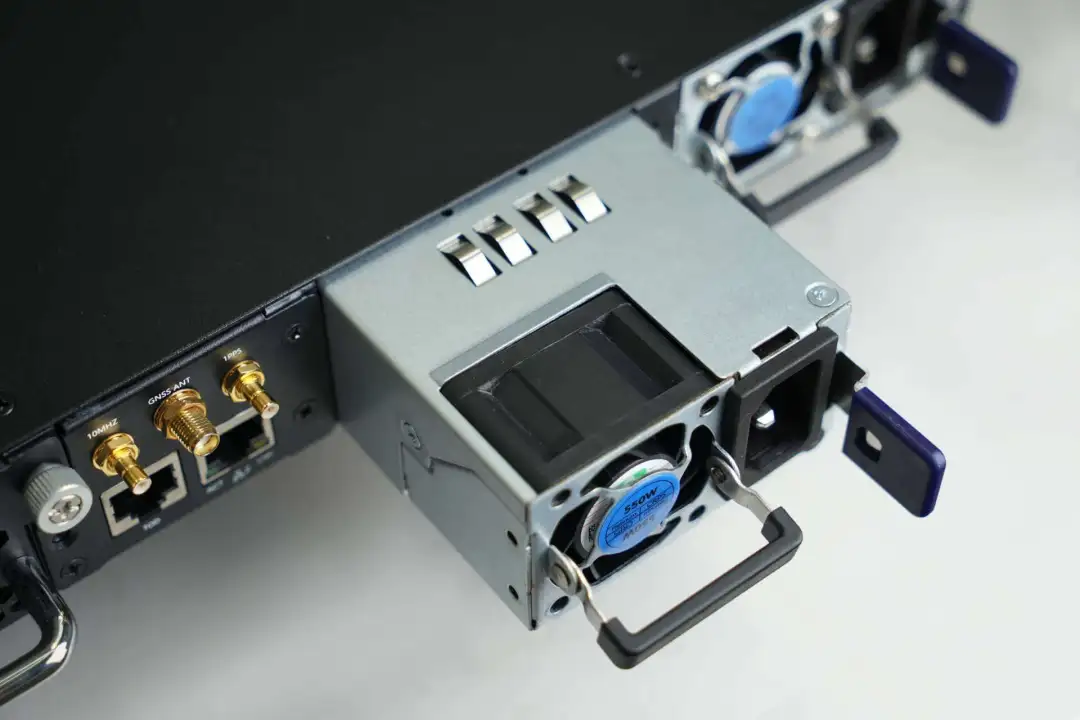

1+1 冗余电源

双电源模块工作在均流模式，避免单模块过载；故障时自动切换，确保业务不中断，并通过指示灯与网管界面告警。

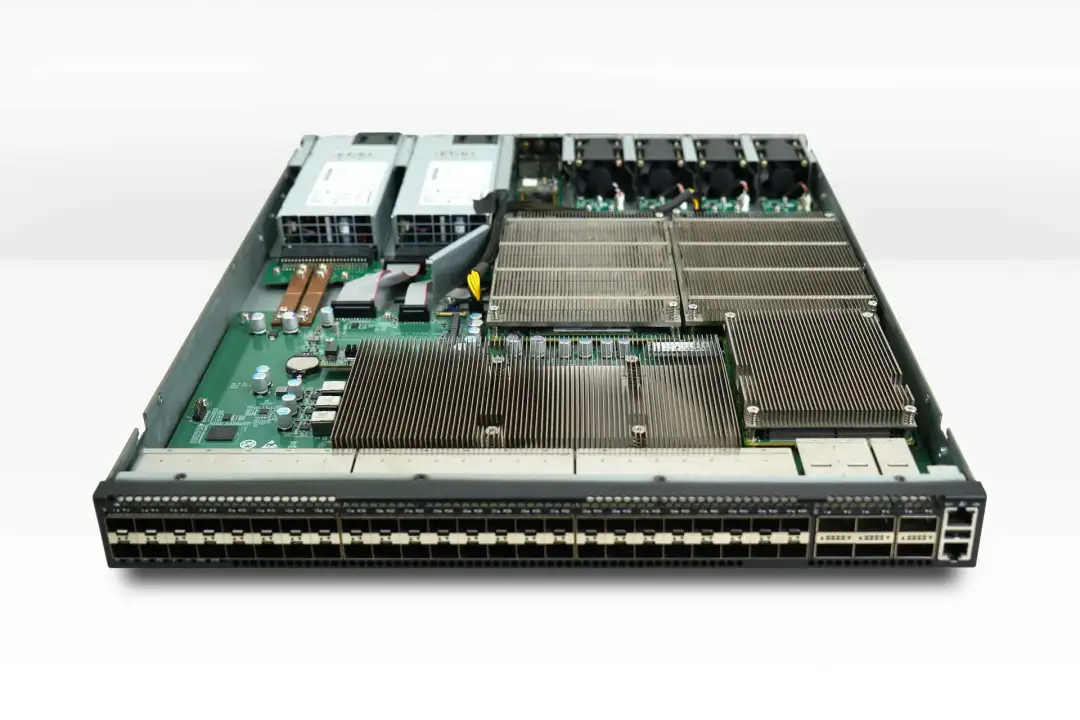

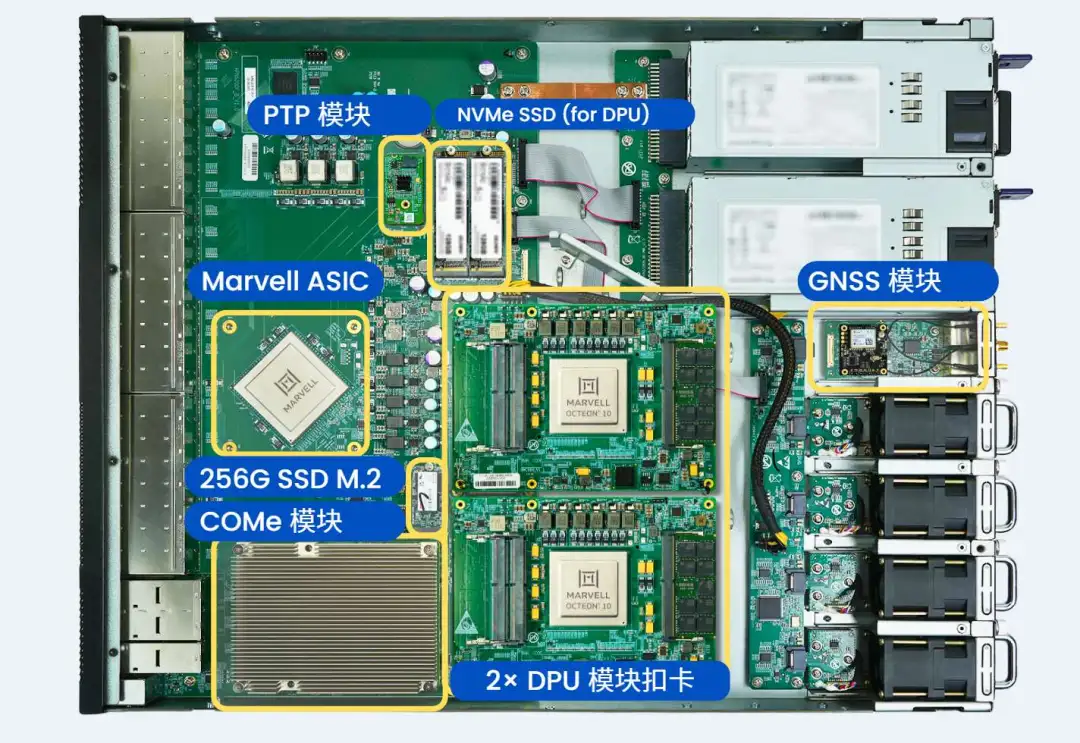

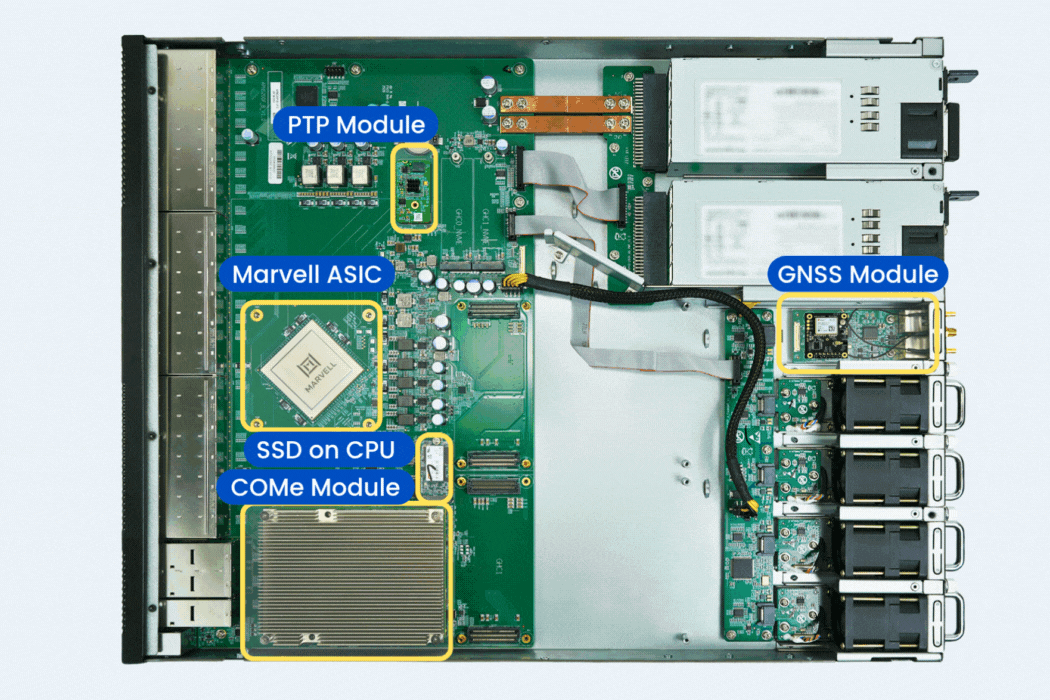

内部结构：紧凑布局，模块化设计

打开设备，内部布局紧凑合理，主要模块均覆盖散热片，保障稳定运行。

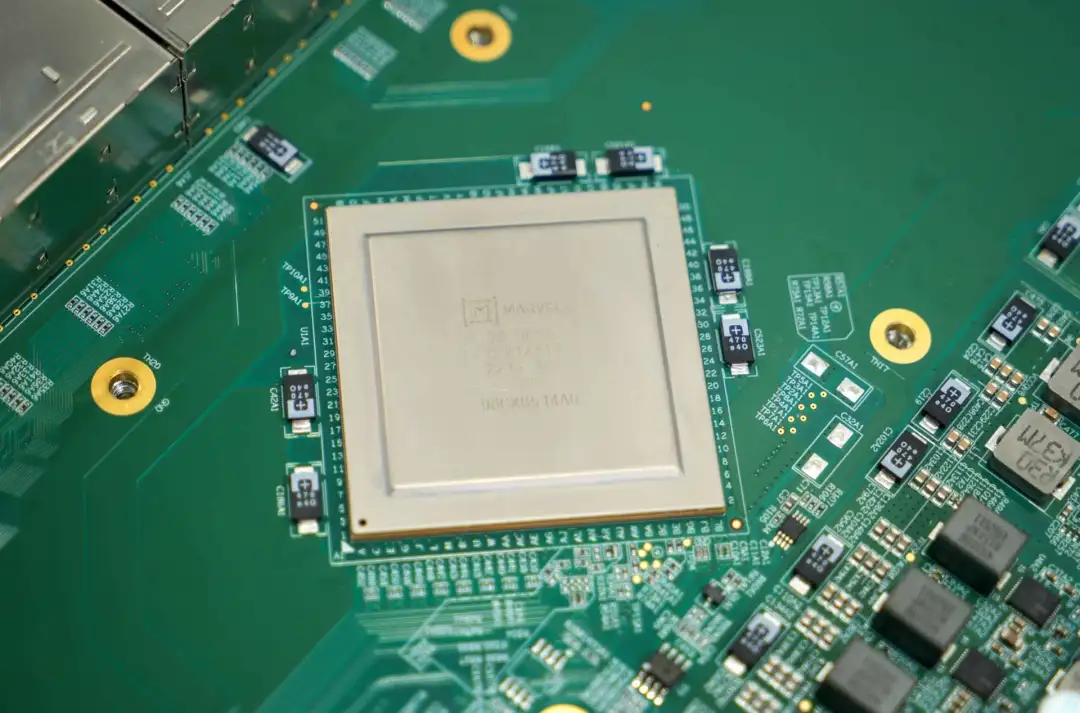

ASIC 交换芯片

采用 Marvell® Prestera®（Falcon）芯片，具备：

504K IPv4 / 252K IPv6 路由表容量
2.63 Bpps 包转发速率
性能领先同类产品

COMe 管理模块

采用标准 COM Express Type 7 CPU 模块，支持灵活更换：

标配 Intel® Pentium®，可升级更高性能 CPU
配备 256G m.2 SATA SSD
运行 AsterNOS，支持 VXLAN、BGP EVPN、MPLS、PTP 等高级功能

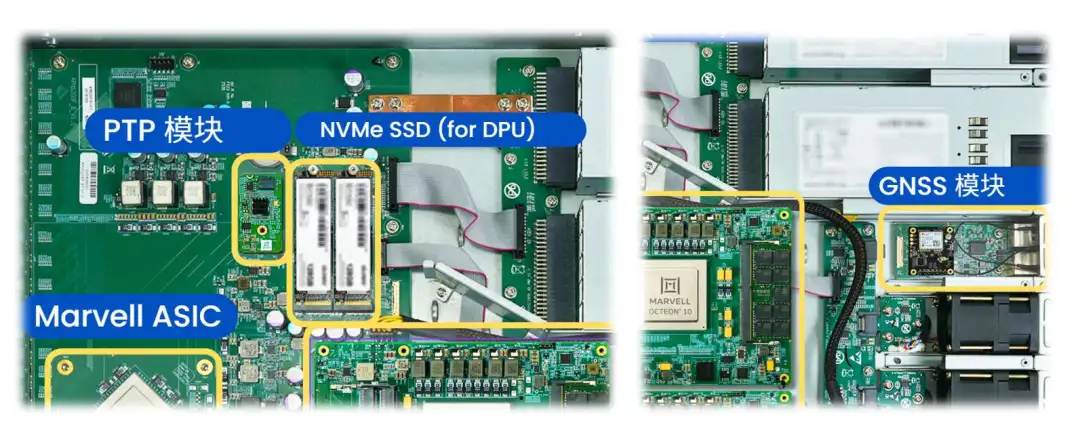

时间同步模块（可选）

可选配 GNSS + PTP 扣卡模块，支持：

接收 GPS、北斗、GLONASS、Galileo 等卫星信号
支持外部时钟接入（10MHz/1PPS/ToD）
适用于 5G O-RAN、广电制播等高精度时序场景

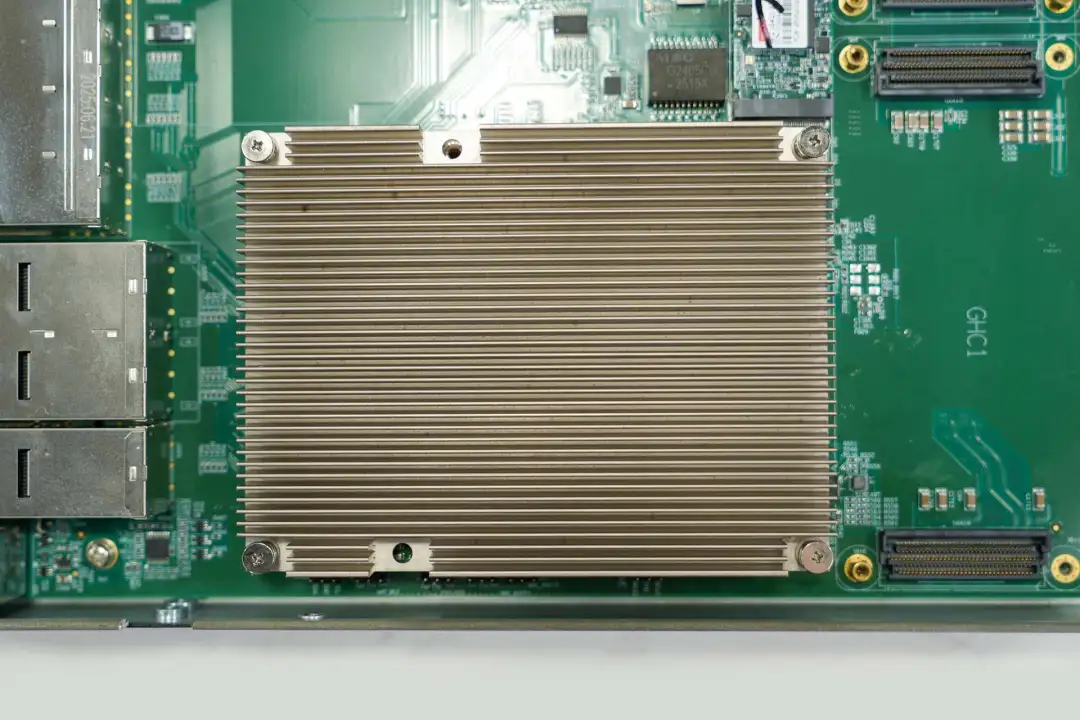

DPU 扣卡：真正的性能引擎

CX306P-48Y 支持选配 1~2 块 DPU 扣卡，真正实现“交换+计算”融合。

以 Marvell OCTEON 10 CN103 为例，单卡提供：

100Gbps 路由转发
80Gbps 防火墙/加解密性能
10K+ ACL 策略
配备 NVMe SSD 插槽，支持本地数据缓存与处理

DPU 可在数据面直接处理流量，不经过主控 CPU，显著降低延迟与负载。

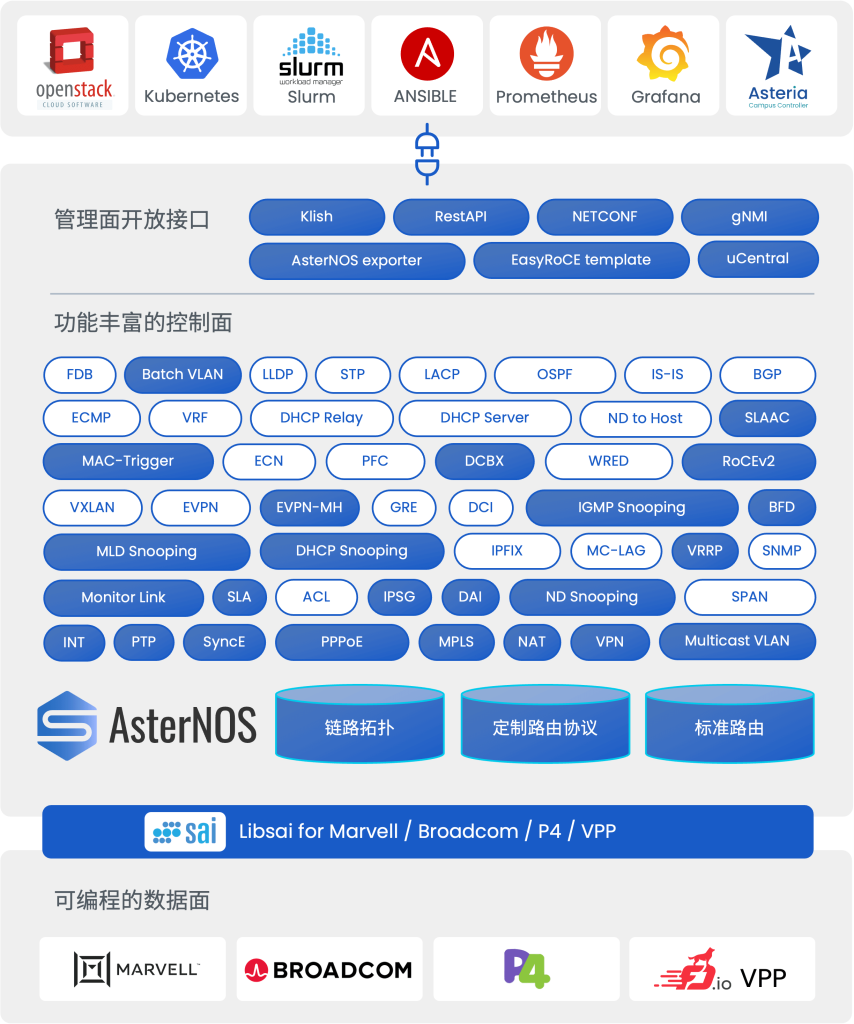

软件定义，一机多能

每块 DPU 可运行独立操作系统，结合主控 CPU 上的 AsterNOS，一台设备中可同时运行 2~3 个独立系统环境，实现多种网络功能融合。

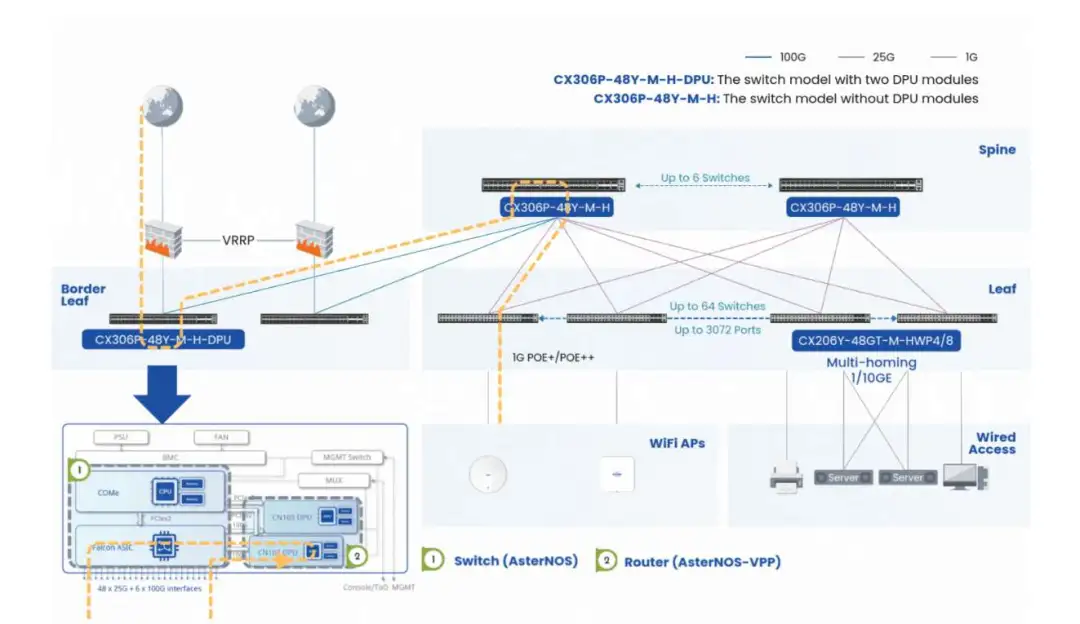

场景一：DPU 运行 AsterNOS-VPP → 交换+路由二合一

多 WAN 路由：灵活调度多运营商线路
BGP 路由反射：支持百万级路由规模
IPSec/WireGuard VPN：高达 80Gbps 加密性能
NAT/CGNAT/MAP-T：IPv4/IPv6 转换与地址共享
HQoS：精细化流量整形
PPPoE 客户端/服务器：宽带接入与认证

场景二：DPU 运行 FusionNOS → 网络可视化一体机

100G 线速 NetFlow/IPFIX 输出，对接现有监控工具

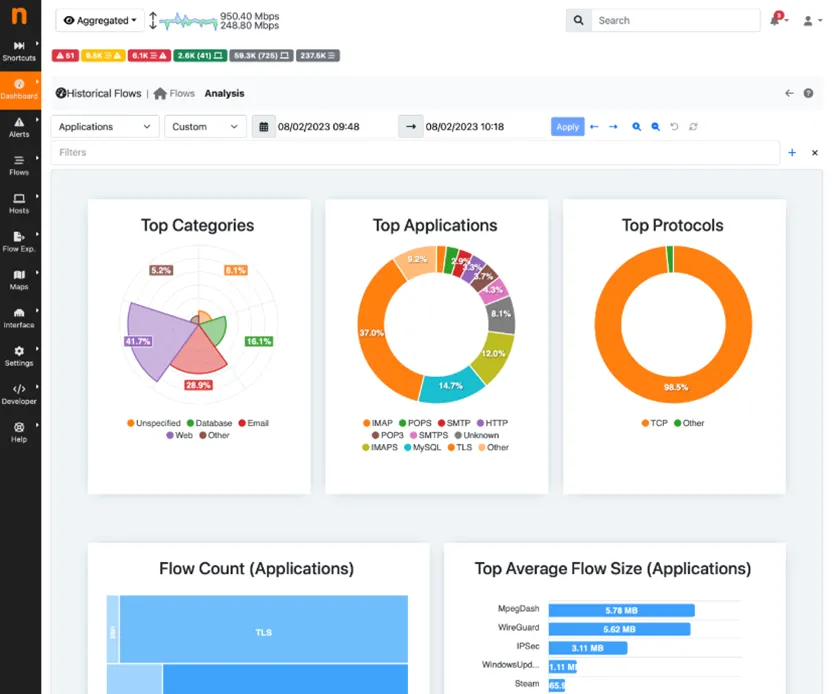

可选部署 Ntopng，实现 20K 用户规模的实时流量分析与可视化

场景三：DPU 运行 ACC 控制器 → 园区网统一管理

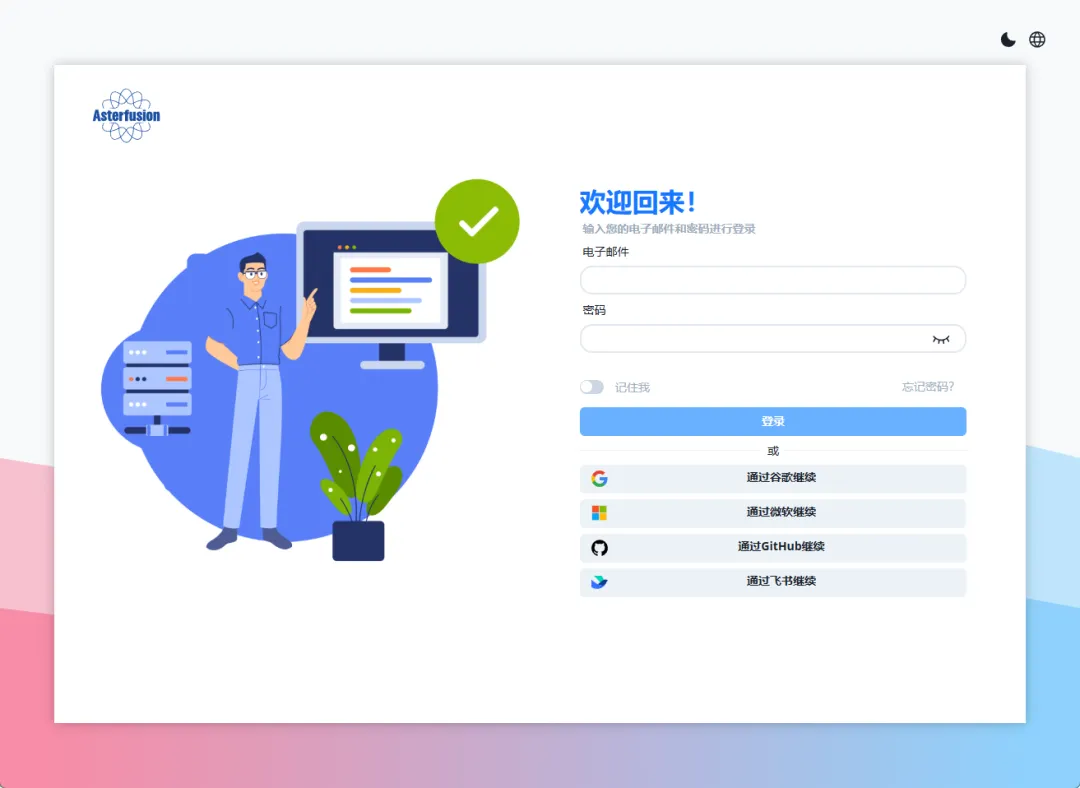

本地部署 Asteria Campus Controller，统一管理有线/无线设备
支持 OAuth 2.0 / RADIUS 双认证
基于 TIP OpenWiFi 框架，兼容第三方白盒 AP

场景四：DPU 运行自定义系统 → 自由开发平台

用户可直接将 DPU 视为 8核高性能服务器，安装 Ubuntu/Debian，自定义开发与部署应用，满足多样化业务需求。

CX306P-48Y 不仅是一台高性能的 25G 交换机，更是一个融合网络、计算与时间同步的开放平台。通过灵活的硬件扩展与多样的软件配置，它可以在数据中心、园区网络、边缘路由、5G O-RAN、网络可视化等场景中，以 1U 尺寸实现多类设备的功能融合，帮助用户构建更简洁、高效、开放的下一代网络基础设施。
