—————  第二天  —————













小灰的思路如下:

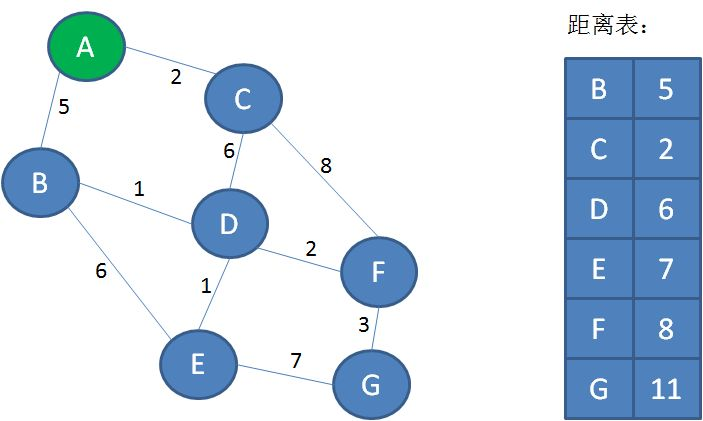

第一步,利用迪杰斯特拉算法的距离表,求出从顶点A出发,到其他各个顶点的最短距离:







第二步,继续使用迪杰斯特拉算法,求出从顶点B出发,到其他各个顶点的最短距离。

第三步,从顶点C出发,到各个顶点的最短距离。

第四步,从顶点D出发......

.......

就像这样,一直遍历到顶点G。



这个思路的时间复杂度是多少呢?

假如图中有n个顶点,如果不考虑堆优化,一次迪杰斯特拉算法的时间复杂度是O(n^2)。所以,把每一个顶点都计算一遍,总的时间复杂度是O(n^3)。









————————————

















举一个栗子:





上图的顶点A和顶点C没有直接相连的边,它们之间的直接距离是无穷大。

如果以B作为“中继顶点”,此时A到C的最短路径就是A-B-C,最短距离是3+2=5。









再举一个栗子:





上图的顶点A和顶点C直接相连,距离是6。但是存在一条“迂回”路径A-B-C,距离是3+2=5<6。

所以,经过中继顶点B,从A到C的最短距离可以是5。









下面我们来看一看Floyd算法的详细步骤。

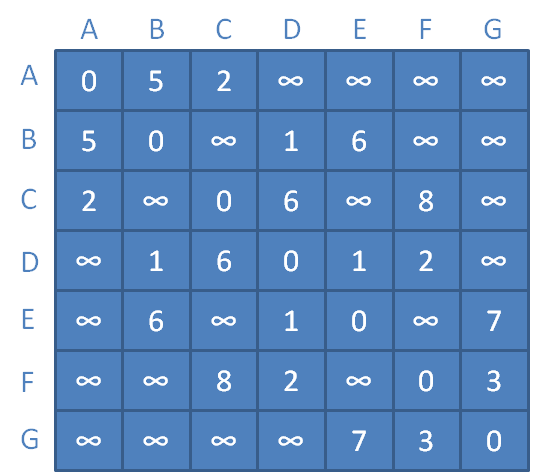

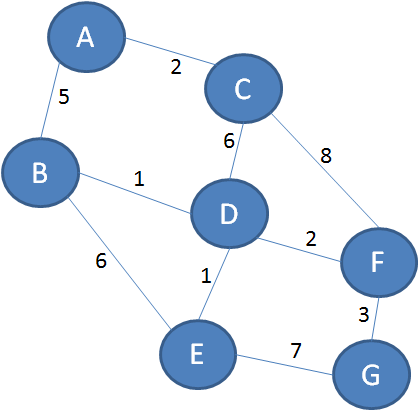

1.要实现Floyd算法,首先需要构建带权图的邻接矩阵:



在邻接矩阵当中,每一个数字代表着从某个顶点到另一个顶点的直接距离,这个距离是没有涉及到任何中继顶点的。



2.此时假定只允许以顶点A作为中继顶点,那么各顶点之间的距离会变成什么样子呢?

B和C之间的距离原本是无穷大,此时以A为中继,距离缩短为AB距离+AC距离=

5+2=7。

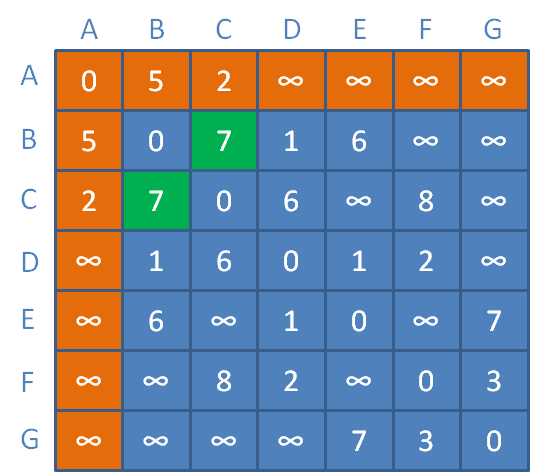

更新对应矩阵元素(橙色区域代表顶点A到其他顶点的临时距离):





3.接下来以顶点A、B作为中继顶点,那么各顶点之间的距离会变成什么样子呢?

A和D之间的距离原本是无穷大,此时以B为中继,距离缩短为AB距离+BD距离=5+1=6。

A和E之间的距离原本是无穷大,此时以B为中继,距离缩短为AB距离+BE距离=5+6=11。

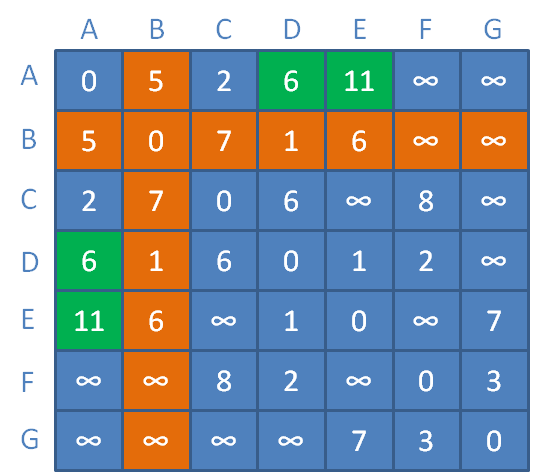

更新对应矩阵元素(橙色区域代表顶点B到其他顶点的临时距离):

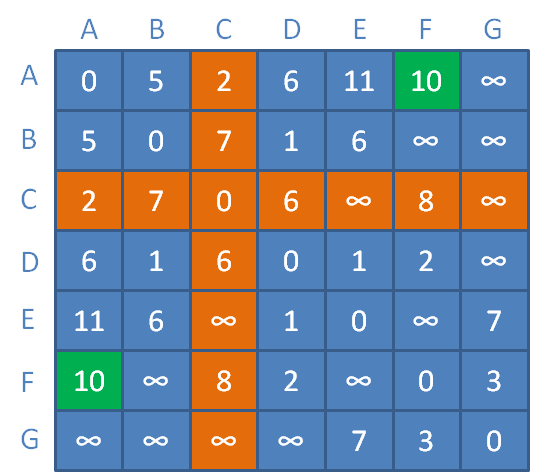

4.接下来以顶点A、B、C作为中继顶点,那么各顶点之间的距离会变成什么样子呢?

A和F之间的距离原本是无穷大,此时以C为中继,距离缩短为AC距离+CF距离=2+8=10。

更新对应矩阵元素(橙色区域代表顶点C到其他顶点的临时距离):



.........

.........



以此类推,我们不断引入新的中继顶点,不断刷新矩阵中的临时距离。

最终,当所有顶点都可以作为中继顶点时,我们的距离矩阵更新如下:





此时,矩阵中每一个元素,都对应着某顶点到另一个顶点的最短距离。





为什么这么说呢?让我们回顾一下动态规划的两大要素:

问题的初始状态
问题的状态转移方程式



对于寻找图的所有顶点之间距离的问题,初始状态就是顶点之间的直接距离,也就是邻接矩阵。



而问题的状态转移方程式又是什么呢?

假设新引入的中继顶点是n,那么:



顶点i 到 顶点j 的新距离 = Min(顶点i 到 顶点j 的旧距离,顶点i 到 顶点n 的距离+顶点n 到 顶点j 的距离)





final static int INF = Integer.MAX_VALUE;



public static void floyd(int[][] matrix){

//循环更新矩阵的值

for(int k=0; k<matrix.length; k++){

for(int i=0; i<matrix.length; i++){

for(int j=0; j<matrix.length; j++){

if(matrix[i][k] == INF || matrix[k][j] == INF) {

continue;

}

matrix[i][j] = Math.min(matrix[i][j], matrix[i][k] + matrix[k][j]);

}

}

}

// 打印floyd最短路径的结果

System.out.printf("最短路径矩阵: \n");

for (int i = 0; i < matrix.length; i++) {

for (int j = 0; j < matrix.length; j++)

System.out.printf("%3d ", matrix[i][j]);

System.out.printf("\n");

}

}









public static void main(String[] args) {

int[][] matrix = {

{0, 5, 2, INF, INF, INF, INF},

{5, 0, INF, 1, 6, INF, INF},

{2, INF, 0, 6, INF, 8, INF},

{INF, 1, 6, 0, 1, 2, INF},

{INF, 6, INF, 1, 0, INF, 7},

{INF, INF, 8, 2, INF, 0, 3},

{INF, INF, INF, INF, 7, 3, 0}

};

floyd(matrix);

}
