立创开源 | 基于Blinker点灯的智能物联网开关-给你的电器升级

原创 已于 2022-07-15 11:23:08 修改 · 1.4k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#物联网

于 2020-06-26 11:48:12 首次发布
本教程介绍如何利用ESP8266和Blinker实现物联网智能开关，通过智能手机控制220V设备。内容包括所需材料、PCB焊接、程序烧录和安全免责声明。读者可以参考提供的资源进行实践。

免责声明：本工程所展示内容仅供参考，若因操作不当等导致的一切后果，均与OSHWHuB平台、BiliBili平台、优快云平台、Blinker平台以及作者无关！

0x00 材料准备

ESP8266 ×1 ESP07、ESP12均可

一堆元器件 ×N

PCB ×1 嘉立创5元包邮打样

智能手机 ×1 安装Blinker点灯APP

电脑 ×1 烧录程序

AC 220V 3A以下设备 ×1 受限于继电器最大电流

（部分资料在评论区和文章末尾链接处下载）

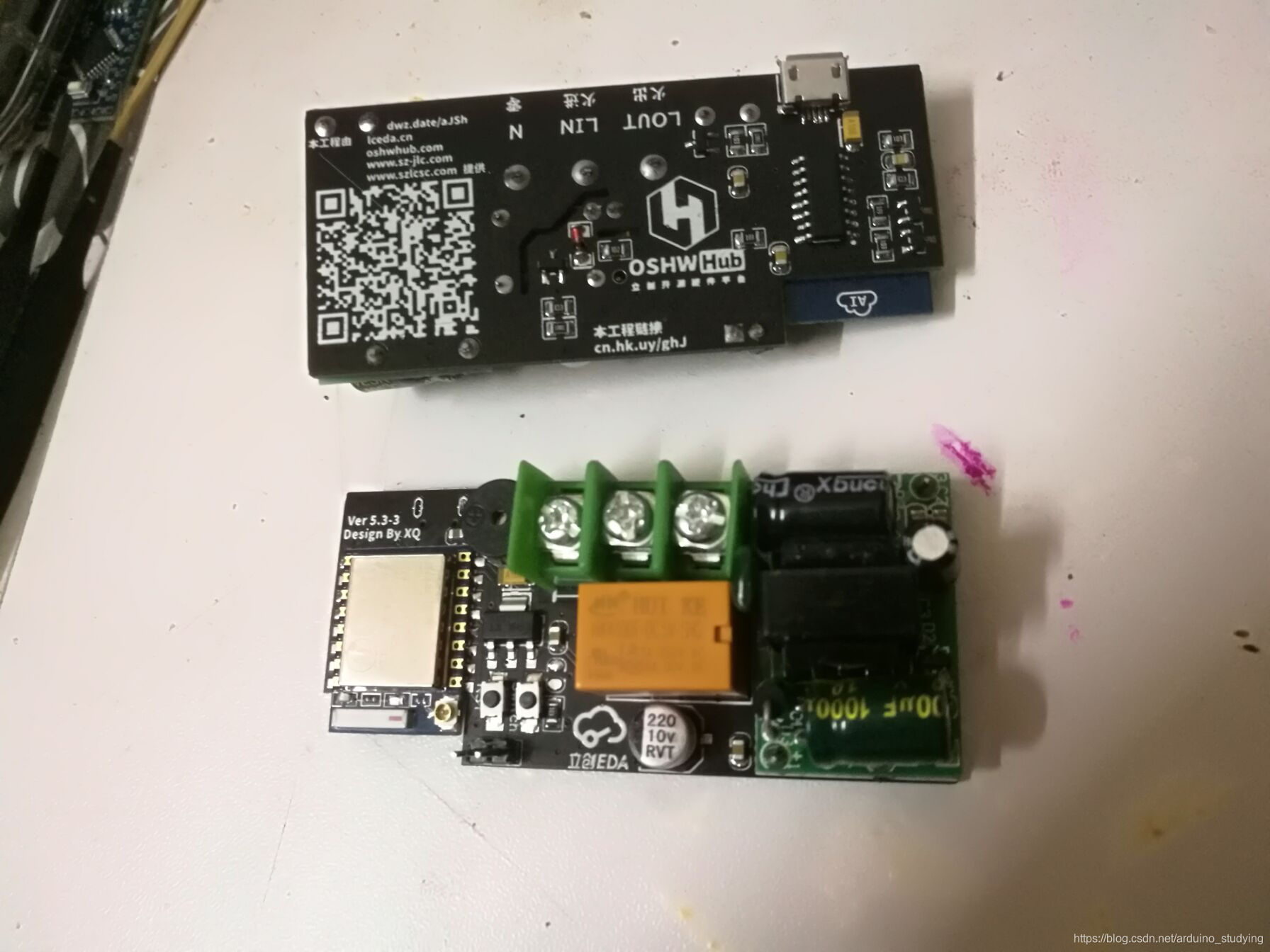

焊接PCB成品：
在这里插入图片描述

测试效果：
在这里插入图片描述

基于Blinker的物联网项目-测试
