STM32上电后，根据BOOT引脚状态决定启动模式，如从主Flash、系统存储器或SRAM启动。启动时，代码从0x00000000地址重映射后的实际位置开始执行。首先执行中断向量表，初始化SP和PC，接着配置系统时钟，调用SystemInit和__main函数，最后进入main函数。这一过程涉及固件加载、堆栈初始化和系统配置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在面试的时候，我遇到一个提问，单片机上电之后都做了些什么？

那么STM32上电之后都做了些啥呐？
可以配合起来看: 单片机启动文件分析

三种启动模式

简而言之就是根据启动模式决定0x0000 0000重映射到下图哪个地址，那么当单片机开始执行的时候就从哪里开始执行（还是从0x0000 0000开始，只不过这个时候的0x0000 0000代表的实际位置是以下几个之一了。）
在这里插入图片描述

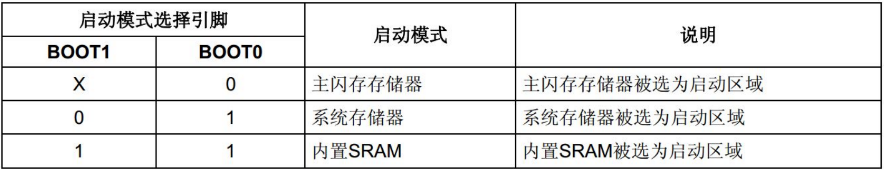

三种启动模式：
下好程序后，根据重启芯片时，SYSCLK的第4个上升沿，BOOT引脚被锁存的值，确定启动模式。

１.从主闪存存储器启动，将主Flash地址0x08000000重映射到0x00000000，这样代码启动之后就相当于从0x08000000开始。主闪存存储器是STM32内置的Flash，作为芯片内置的Flash，是正常的工作模式。一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序，这是最常用的启动方式。

２.从系统存储器启动。首先控制BOOT0、BOOT1管脚，复位后，STM32与上述两种方式类似，从系统存储器地址0x1FFF F000开始执行代码。系统存储器是芯片内部一块特定的区域，芯片出厂时在这个区域预置了一段Bootloader，就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除，即它是一个ROM区。启动的程序功能由厂家设置。系统存储器存储的其实就是STM32自带的bootloader代码。也是ISP烧录，串口下载程序的启动方式。

3.从内置SRAM启动，将SRAM地址0x20000000映射到0x00000000,这样代码启动之后就相当于从0x20000000开始。内置SRAM，也就是STM32的内存，既然是SRAM，自然也就没有程序存储的能力了，这个模式一般用于程序调试。假如我只修改了代码中一个小小的地方，然后就需要重新擦除整个Flash，比较的费时，可以考虑从这个模式启动代码，用于快速的程序调试，等程序调试完成后，在将程序下载到SRAM中。

重映射

这部分呢见链接: 存储映射_重映射
举个例子，简单来说就是,在arm中访问一个地址是通过地址解释器进行的，0x0000 0000重映射到0x0800 0000,那么在重映射之后，访问0x0000 0000实际上是访问0x0800 0000.
不知道我这么理解是否有错，欢迎指正。

【不是问题的问题】: 为什么STM32的Flash地址要设置到0x08000000

从0x0000 0000开始

简述启动过程以及启动过程中ZI RW RO处理

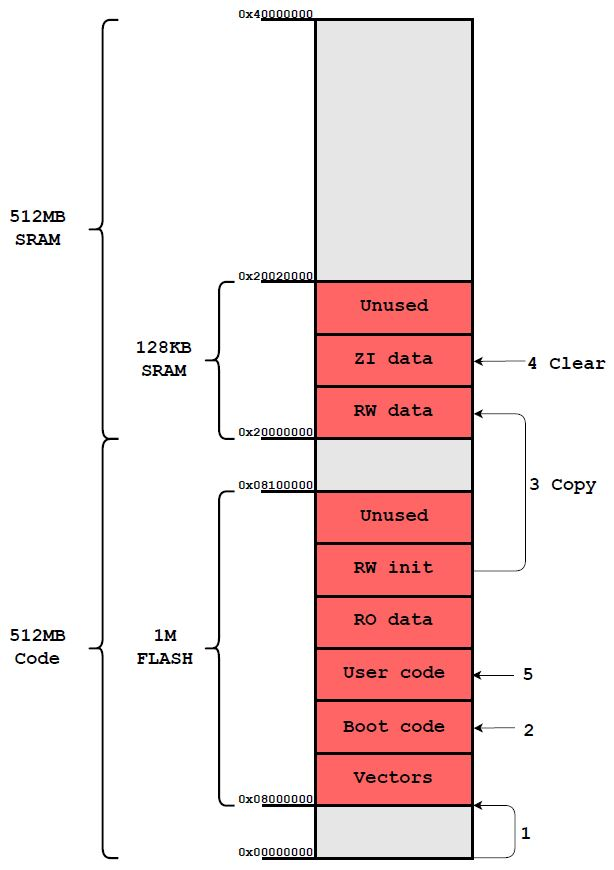

以主Flash为目的的重映射之后，STM32F407ZGT6的启动过程，采用Cortex-M4、Cortex-M3内核的芯片基本都是这个过程：
1.（标号1)上电后首先从0x00000000（映射到0x08000000，这里只考虑从内部Flash启动）处获得中断向量表。
2.然后在运行用户代码之前会在（标号2）处有一段引导代码负责把存在Flash中的初始化变量的值Copy到SRAM中对应的变量位置（标号3），之后把ZI区域全部清零（标号4）。
3.之后才正式开始运行用户代码（标号5）。
在这里插入图片描述

从0x8000 0000开始，直到用户main()

一般而言，系统上电后第一个执行的是由汇编所编写的启动文件，这部分与上图都是从0x8000 0000开始，直到用户main()，但是侧重点不同。

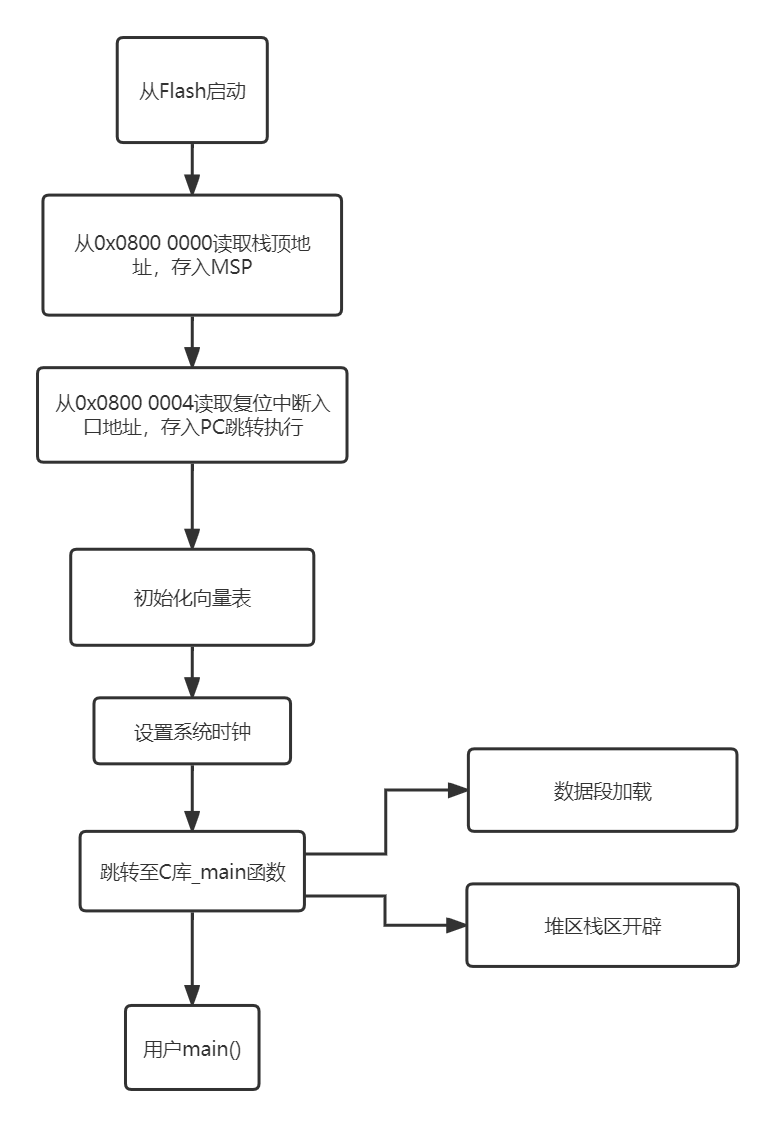

总的来说是这么一个流程：

  （1）、初始化堆栈指针SP=_initial_sp
  （2）、初始化PC指针，令其=Reset_Handler
  （3）、初始化中断向量表 Reset_Handler处于中断向量表第二位
  （4）、配置系统时钟 由Reset_Handler中的systeminit函数处理
  （5）、调用C库函数_main初始化用户堆栈，从而最终调用main函数进入C的世界

在这里插入图片描述

1. 取栈顶地址存入MSP

1.从0x0800 0000读取栈顶地址，并将该地址存入MSP中。
我的理解是，栈顶地址是程序运行的上界，栈顶地址的值为0x2000 xxxx，工程所生成bin文件的前两个字节即为栈顶地址。从0x2000 0000到0x2000 xxxx即为程序所运行的范围，该段内存分布为：RW段、ZI段：其中RW段为可读写的非0数据段，ZI段包括了0数据段、堆区、栈区。
这边可以看一下：stm32堆栈的认知
在这里插入图片描述

2. 跳转至复位中断（Reset_Handler（void））

从0x0800 0004读取中断向量表的首地址（即复位中断入口地址），装入PC程序计数器，跳转执行

3. 系统时钟设置（在复位中断程序内被调用）

这篇帖讲的很详细: STM32启动过程解读与跟踪验证

这里摘取了一些主要内容
在这里插入图片描述

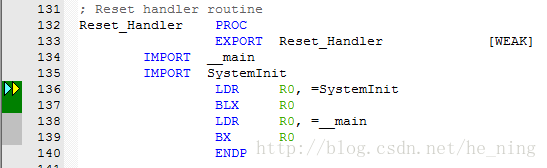

指令 LDR R0,=SystemInit 将函数SystemInit的入口地址传给R0，从反汇编窗口可以看到指令被写成LDR r0,[pc,#36]，表明SystemInit的入口地址在存放在PC指针偏移36处，即0x08000420（+0x4）+0x24=0x08000448（因为CM3内部使用了指令流水线，读PC时返回的值是当前指令的地址+4《Cortex™-M3权威指南》）

下一条指令在0x08000422处，BLX R0 将R0的值传给PC（必须保证加载到PC的数值是奇数（即LSB=1），传给PC后，PC的LSB读回0），调用SystemInit函数。这个函数里面开启了外部晶振，设置了PLL，除能了所有中断，设置了时钟为32MHz，并且重定位中断向量表在0x08000000处（这句在Flash启动时可以不需要，因为能从0x00000000映射到0x08000000）。

从该函数返回后，用同样的方式调用C/C++标准实时库的__main函数，进行了一些处理（如用户堆栈初始化等，具体可以跟踪汇编代码，这部分网上已有过分析，不再赘述）后，调用main函数，进入C语言环境。
