原理图中经常出现的VCC VDD VSS VEE GND是什么意思呢？
总的来说
在这里插入图片描述
VDD，是Virtual Device Driver的缩写
VCC，是Volt Current Condenser的简写
GND 接地
他们的命名来自于MOS管和晶体管的接法，这个以后再提。

在这里插入图片描述

VCC

vcc一般表示通用芯片的电源引脚，比如一些模拟运放的正电源引脚,74系列数字芯片的电源引脚。VCC一般接相应的正电源电压
在这里插入图片描述

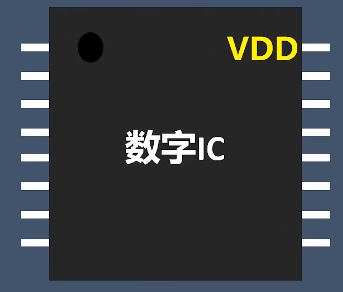

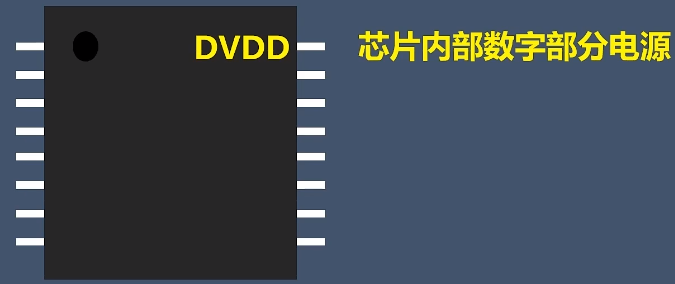

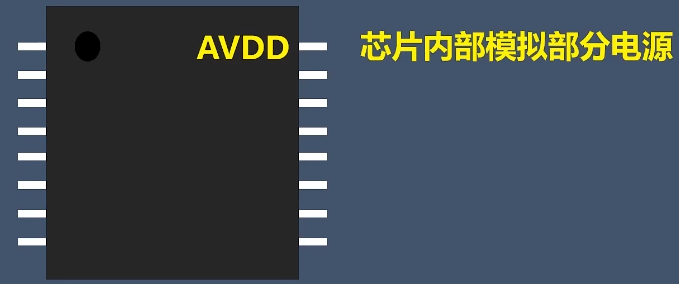

VDD AVDD DVDD

VDD一般表示数字芯片的电源引脚，如果在VDD上加上A，则表示该芯片内部模拟部分的电源引角，如果加上D，则表示该芯片内部数字部分的电源引角。VDD一般接相应的正电源电压
在这里插入图片描述

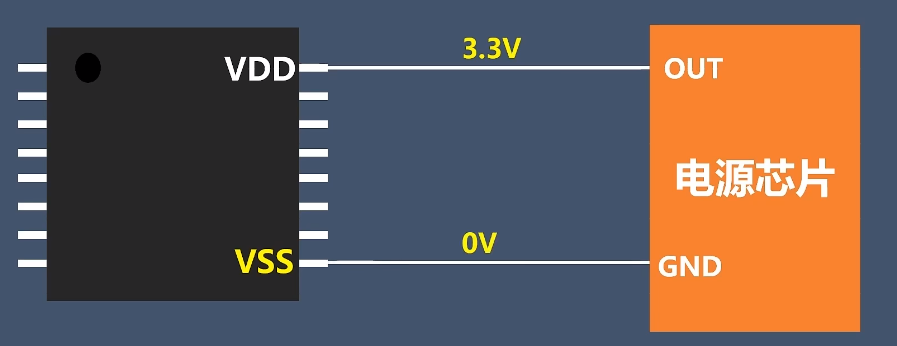

VSS

VSS一般表示数字芯片电源的参考零电平引脚,在芯片中一般与VDD成对出现，一般接电源的GND。
在这里插入图片描述

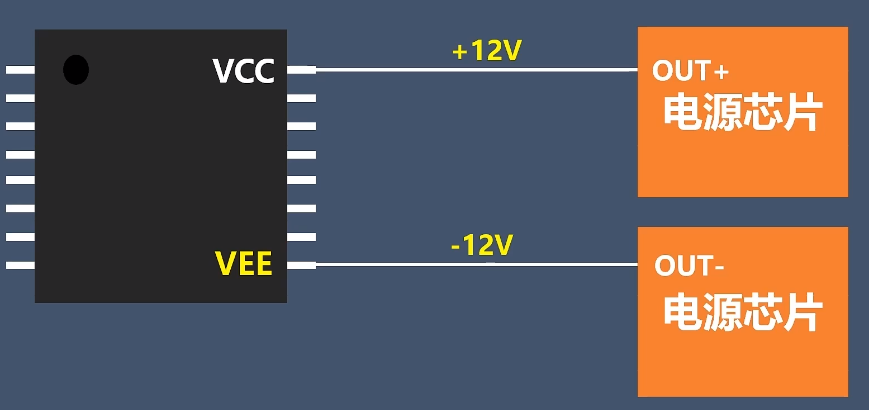

VEE

VEE一般表示芯片电源的参考零电平引脚或模拟芯片的负电源引脚。在芯片中一般与VCC成对出现，一般接电源的GND或者负电源电压。
在这里插入图片描述

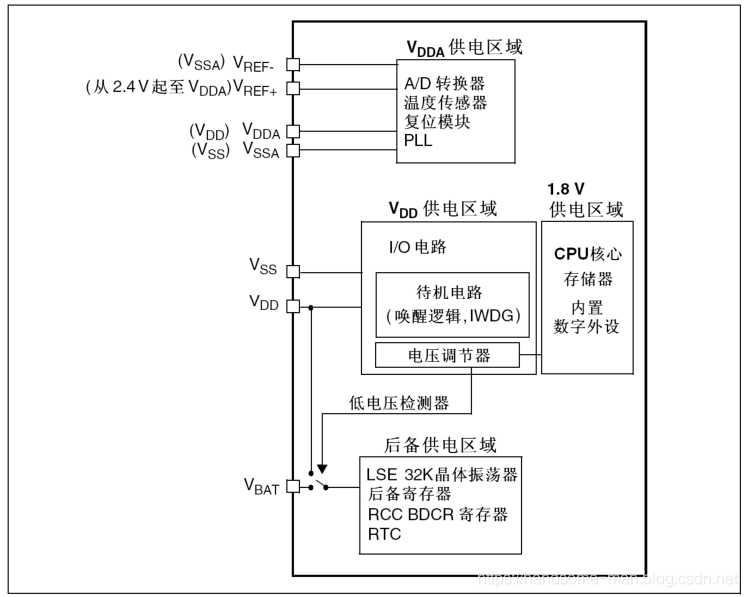

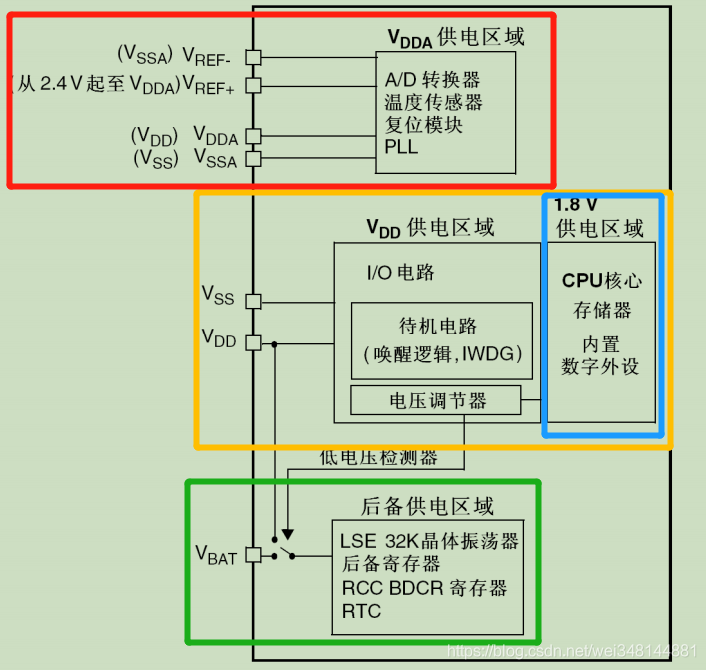

STM32中遇到的电源相关名词解析

在学习stm32的过程中，我遇到了很多VREF+，VREF- 这样的名称，那么这些都是代表些什么？在stm32的供电中扮演什么角色？

名称	说明	备注
VCC	电路的供电正电压	一般表示模拟信号电源
GND	电路的供电负电压	表示模拟信号地
VDD	芯片的工作正电压	表示数字信号电源
VSS	芯片的工作负电压	表示数字电源地
VDDA	芯片的工作正电压(模拟)
VSSA	芯片的工作负电压(模拟)
VDDD	芯片的工作正电压(数字)
VSSD	芯片的工作负电压(数字)
VREF+	ADC基准参考电压(正)
VREF-	ADC基准参考电压(负)
VBAT	电池或其他电源供电
VEE	负电压供电
