使用osgearth使渲染地球中间被黑色遮挡

原创 已于 2024-12-12 11:36:52 修改 · 407 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#天空盒 #搭建数字地球框架 #osg #osgearth #osg3.6.5 #osgearth3.2

于 2024-12-12 11:30:45 首次发布

osg系列文章目录

文章目录

前言

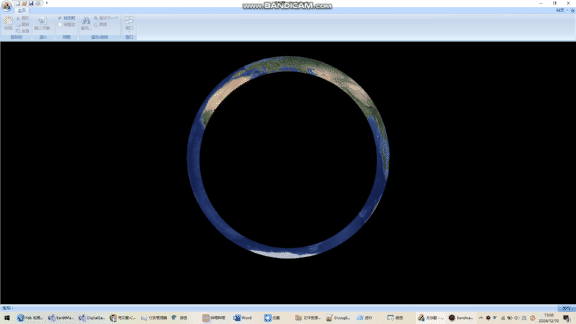

我使用的是osg3.6.5，osgearth3.2版本，使用osgearth使渲染地球，运行效果中间被黑色遮挡，不知道具体原因，请看下图
在这里插入图片描述

一、代码

#pragma once

#include <osg/Group>
#include <osgviewer/Viewer>
#include <osgDB/ReadFile>
#include <osgviewer/api/Win32/GraphicsWindowWin32>
#include <osgGA/TrackballManipulator>
#include <osgEarth/MapNode>
#include <osgEarth/Utils>
#include <osgEarth/EarthManipulator>
#include <osgEarth/SkyView>
#include <osgEarth/Units>
//#include <osgEarth/Util/SkyNode> // 确保包含 SkyNode 的定义

using namespace osgEarth;
using namespace osgEarth::Util;

class COSGObject
{
public:
	COSGObject(HWND hWnd);
	~COSGObject();

	void InitOSG();
	void InitSceneGraph();
	void InitCameraConfig();
	void PreFrameUpdate();
	void PostFrameUpdate();
	static void Render(void* ptr);
	void InitOsgEarth();

	osgViewer::Viewer* GetViewer();
private:
	HWND m_hWnd;
	osg::ref_ptr<osgViewer::Viewer> m_viewer;
	osg::ref_ptr<osg::Group> m_root;
	osg::ref_ptr<osgEarth::MapNode> m_mapNode;
	osg::ref_ptr<osgEarth::EarthManipulator> m_em;
};



#include "pch.h"
#include "COSGObject.h"

COSGObject::COSGObject(HWND hWnd)
{
	m_hWnd = hWnd;
	m_viewer = NULL;
	m_root = NULL;
}

COSGObject::~COSGObject()
{

}

void COSGObject::InitOSG()
{
	InitSceneGraph();
	InitCameraConfig();
	InitOsgEarth();
}

void COSGObject::InitSceneGraph()
{
	//osg::ref_ptr<osg::Group> rr = new osg::Group;

	try {
		osgEarth::initialize();
		m_root = new osg::Group;
		m_root->addChild(osgDB::readNodeFile("../../vs2022_64bit_3rdParty_osg365_oe32/runtime/test/earthFile/china-simple.earth"));
	}

	catch(const std::exception& e) {
		AfxMessageBox(CString("Failed to create osg::Group in constructor: ") + CString(e.what()));
		throw std::runtime_error(std::string("Failed to create osg::Group in constructor: ") + e.what());
	}
}

void COSGObject::InitCameraConfig()
{
	RECT rect;
	m_viewer = new osgViewer::Viewer;
	//osg::ref_ptr<osgViewer::View> viewer = new osgViewer::Viewer;
	//osg::ref_ptr<osgViewer::Viewer> m_vv = new osgViewer::Viewer;
	::GetWindowRect(m_hWnd, &rect);
	osg::ref_ptr<osg::GraphicsContext::Traits> traits = new osg::GraphicsContext::Traits;
	osg::ref_ptr<osg::Referenced> winData = new osgViewer::GraphicsWindowWin32::WindowData(m_hWnd);
	traits->x = 0;
	traits->y = 0;
	traits->width = rect.right - rect.left;
	traits->height = rect.bottom - rect.top;
	traits->windowDecoration = false;
	traits->doubleBuffer = true;
	traits->sharedContext = 0;
	traits->setInheritedWindowPixelFormat = true;
	traits->inheritedWindowData = winData;
	osg::GraphicsContext* gc = osg::GraphicsContext::createGraphicsContext(traits);

	osg::ref_ptr<osg::Camera> camera = new osg::Camera;
	camera->setGraphicsContext(gc);
	camera->setViewport(new osg::Viewport(traits->x, traits->y, traits->width, traits->height));
	camera->setProjectionMatrixAsPerspective(30.0f, static_cast<double>(traits->width) / static_cast<double>(traits->height),
		1.0f, 1000.f);

	m_viewer->setCamera(camera);
	m_viewer->setCameraManipulator(new osgGA::TrackballManipulator);
	m_viewer->setSceneData(m_root);
	m_viewer->realize();
	m_viewer->getCamera()->setComputeNearFarMode(osg::CullSettings::COMPUTE_NEAR_FAR_USING_PRIMITIVES);
	m_viewer->getCamera()->setNearFarRatio(0.000003f);
}

void COSGObject::PreFrameUpdate()
{

}

void COSGObject::PostFrameUpdate()
{

}

void COSGObject::Render(void* ptr)
{
	COSGObject* osg = (COSGObject*)ptr;
	osgViewer::Viewer* viewer = osg->GetViewer();
	while (!viewer->done())
	{
		osg->PreFrameUpdate();
		viewer->frame();
		osg->PostFrameUpdate();
	}

	_endthread();
}

osgViewer::Viewer* COSGObject::GetViewer()
{
	return m_viewer;
}

void COSGObject::InitOsgEarth()
{
	osgEarth::initialize();
	//初始化操作器
	m_em = new osgEarth::EarthManipulator;
	if (m_mapNode)
	{
		m_em->setNode(m_mapNode.get());
	}
	m_em->getSettings()->setArcViewpointTransitions(true);
	m_viewer->setCameraManipulator(m_em);

	//初始化天空
	osgEarth::Config skyConf;
	double hours = skyConf.value("hours", 12.0);
	//osg::ref_ptr<osgEarth::SkyNode> skyNode = new osgEarth::SkyNode(skyConf);

}

二、分析原因

1.刚开始我以为是我下载的全球30米高程图片和影像图片不匹配导致的原因，我还专门求教了国内osgearth顶尖大佬—杨石兴老师，他直接给出了结论是：“应该不是，应该是远近裁切面的问题”，大佬就是大佬一下就定位到问题所在，在此特别感恩一下杨老师的的耐心解答。杨老师还在B站无私奉献了：OSG的B站小讲堂 --35讲osgEarth视频教程

以及OSG的B站小讲堂—72讲OSG视频教程
全部免费观看，还有资料下载地址

2.经过调试发现问题是：
setComputeNearFarMode这个函数，

m_viewer->getCamera()->setComputeNearFarMode(osg::CullSettings::COMPUTE_NEAR_FAR_USING_PRIMITIVES);

在CullSettings中，camera和cullvisitor都使用了这个函数进
行远近平面的自动计算，可以优化远近平面的深度范围。

把

m_viewer->getCamera()->setComputeNearFarMode(osg::CullSettings::COMPUTE_NEAR_FAR_USING_PRIMITIVES);

这行代码修改成：

m_viewer->getCamera()->setComputeNearFarMode(osg::CullSettings::COMPUTE_NEAR_FAR_USING_BOUNDING_VOLUMES);

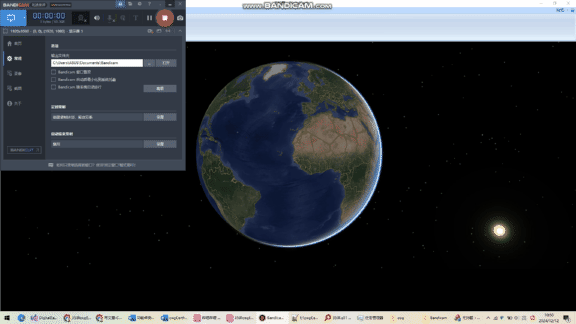

运行效果如下图：
在这里插入图片描述

我还是贴出完整代码，方便读者查看

#pragma once

#include <osg/Group>
#include <osgviewer/Viewer>
#include <osgDB/ReadFile>
#include <osgviewer/api/Win32/GraphicsWindowWin32>
#include <osgGA/TrackballManipulator>
#include <osgEarth/MapNode>
#include <osgEarth/Utils>
#include <osgEarth/EarthManipulator>
#include <osgEarth/SkyView>
#include <osgEarth/Units>
//#include <osgEarth/Util/SkyNode> // 确保包含 SkyNode 的定义
#include <osgEarth/Sky>
#include <osgEarth/Ephemeris>
#include <osgEarth/ImageLayer>

using namespace osgEarth;
using namespace osgEarth::Util;

class COSGObject
{
public:
	COSGObject(HWND hWnd);
	~COSGObject();

	void InitOSG();
	void InitSceneGraph();
	void InitCameraConfig();
	void PreFrameUpdate();
	void PostFrameUpdate();
	static void Render(void* ptr);
	void InitOsgEarth();

	void setChinaBoundariesOpacity(double opt);
	double getChinaBoundariesOpacity();
	void initializeChinaBoundaries();

	osgViewer::Viewer* GetViewer();
private:
	HWND m_hWnd;
	osg::ref_ptr<osgViewer::Viewer> m_viewer;
	osg::ref_ptr<osg::Group> m_root;
	osg::ref_ptr<osgEarth::MapNode> m_mapNode;
	osg::ref_ptr<osgEarth::EarthManipulator> m_em;
	osg::ref_ptr<osgEarth::SkyNode> m_skyNode;

	time_t m_nowTime;
	tm* m_tm;

	//国界线图层
	//osg::ref_ptr<osgEarth::Layer> m_chinaBoundaries;
	osg::ref_ptr<osgEarth::ImageLayer> m_chinaBoundaries;
};



#include "pch.h"
#include "COSGObject.h"

COSGObject::COSGObject(HWND hWnd)
{
	m_hWnd = hWnd;
	m_viewer = NULL;
	m_root = NULL;
}

COSGObject::~COSGObject()
{

}

void COSGObject::InitOSG()
{
	InitSceneGraph();
	InitCameraConfig();
	InitOsgEarth();
}

void COSGObject::InitSceneGraph()
{
	//osg::ref_ptr<osg::Group> rr = new osg::Group;

	try {
		osgEarth::initialize();
		m_root = new osg::Group;
		//m_root->addChild(osgDB::readNodeFile("../../vs2022_64bit_3rdParty_osg365_oe32/runtime/test/earthFile/china-simple.earth"));

		//osg::ref_ptr<osg::Node> mp = osgDB::readNodeFile("../../vs2022_64bit_3rdParty_osg365_oe32/runtime/test/earth/TestCommon10/output.ive");

		osg::ref_ptr<osg::Node> mp = osgDB::readNodeFile("../../vs2022_64bit_3rdParty_osg365_oe32/runtime/test/earthFile/china-simple.earth");
		m_root->addChild(mp);
		//注意:osgEarth::MapNode只能加载earth文件，加载会ive失败
		m_mapNode = dynamic_cast<osgEarth::MapNode*>(mp.get());

	}

	catch(const std::exception& e) {
		AfxMessageBox(CString("Failed to create osg::Group in constructor: ") + CString(e.what()));
		throw std::runtime_error(std::string("Failed to create osg::Group in constructor: ") + e.what());
	}
}

void COSGObject::InitCameraConfig()
{
	RECT rect;
	m_viewer = new osgViewer::Viewer;
	//osg::ref_ptr<osgViewer::View> viewer = new osgViewer::Viewer;
	//osg::ref_ptr<osgViewer::Viewer> m_vv = new osgViewer::Viewer;
	::GetWindowRect(m_hWnd, &rect);
	osg::ref_ptr<osg::GraphicsContext::Traits> traits = new osg::GraphicsContext::Traits;
	osg::ref_ptr<osg::Referenced> winData = new osgViewer::GraphicsWindowWin32::WindowData(m_hWnd);
	traits->x = 0;
	traits->y = 0;
	traits->width = rect.right - rect.left;
	traits->height = rect.bottom - rect.top;
	traits->windowDecoration = false;
	traits->doubleBuffer = true;
	traits->sharedContext = 0;
	traits->setInheritedWindowPixelFormat = true;
	traits->inheritedWindowData = winData;
	osg::GraphicsContext* gc = osg::GraphicsContext::createGraphicsContext(traits);

	osg::ref_ptr<osg::Camera> camera = new osg::Camera;
	camera->setGraphicsContext(gc);
	camera->setViewport(new osg::Viewport(traits->x, traits->y, traits->width, traits->height));
	camera->setProjectionMatrixAsPerspective(30.0f, double(traits->width) / static_cast<double>(traits->height),
		1.0f, 1000.f);

	m_viewer->setCamera(camera);
	//m_viewer->setCameraManipulator(new osgGA::TrackballManipulator);
	m_viewer->setSceneData(m_root);
	m_viewer->realize();
	m_viewer->getCamera()->setComputeNearFarMode(osg::CullSettings::COMPUTE_NEAR_FAR_USING_BOUNDING_VOLUMES);
	m_viewer->getCamera()->setNearFarRatio(0.000003f);
}

void COSGObject::PreFrameUpdate()
{

}

void COSGObject::PostFrameUpdate()
{

}

void COSGObject::Render(void* ptr)
{
	COSGObject* osg = (COSGObject*)ptr;
	osgViewer::Viewer* viewer = osg->GetViewer();
	while (!viewer->done())
	{
		osg->PreFrameUpdate();
		viewer->frame();
		osg->PostFrameUpdate();
	}

	_endthread();
}

osgViewer::Viewer* COSGObject::GetViewer()
{
	return m_viewer;
}

void COSGObject::InitOsgEarth()
{
	//初始化操作器
	m_em = new osgEarth::EarthManipulator;
	if (m_mapNode.valid())
	{
		m_em->setNode(m_mapNode);
	}
	m_em->getSettings()->setArcViewpointTransitions(true);
	m_viewer->setCameraManipulator(m_em);

	//获取当前时间
	m_nowTime = time(0);
	m_tm = localtime(&m_nowTime);
	osgEarth::DateTime currTime(m_nowTime);
	osg::ref_ptr<osgEarth::Ephemeris> ephemeris = new osgEarth::Ephemeris;
	//初始化天空
	osgEarth::Util::SkyOptions skyOptions;
	m_skyNode = osgEarth::SkyNode::create(skyOptions);

	//osgEarth::Util::SkyOptions skyOptions;
	osgEarth::Config skyConf;
	double hours = skyConf.value("hours", 12.0);
	m_skyNode->setName("skyNode");
	m_skyNode->setEphemeris(ephemeris);
	m_skyNode->setDateTime(currTime);
	m_viewer->setLightingMode(osg::View::SKY_LIGHT);
	m_skyNode->attach(m_viewer, 0);
	m_skyNode->setLighting(true);
	m_skyNode->addChild(m_mapNode);
	m_root->addChild(m_skyNode);

	//获取国界线图层
	//m_chinaBoundaries = m_mapNode->getMap()->getImageLayerByName("china_boundaries");
	osg::ref_ptr<osgEarth::Layer> layer = m_mapNode->getMap()->getLayerByName("china_boundaries");
	if (layer)
	{
		auto imageLayer = dynamic_cast<osgEarth::ImageLayer*>(layer.get());
		if (imageLayer)
		{
			m_chinaBoundaries = imageLayer;
		}
	}

	setChinaBoundariesOpacity(1.0);
}

void COSGObject::initializeChinaBoundaries()
{
	/*for (auto layer : m_mapNode->getMap()->getLayers())
	{
		if (layer && layer->getName() == "china_boundaries")
		{
			auto imageLayer = dynamic_cast<osgEarth::ImageLayer*>(layer.get());
			if (imageLayer)
			{
				m_chinaBoundaries = imageLayer;
				break;
			}
		}
	}*/
}

void COSGObject::setChinaBoundariesOpacity(double opt)
{
	if (m_chinaBoundaries)
	{
		m_chinaBoundaries->setOpacity(opt);
	}
}

double COSGObject::getChinaBoundariesOpacity()
{
	if (m_chinaBoundaries)
	{
		return m_chinaBoundaries->getOpacity();
	}
	else
	{
		return -1.0;
	}
}

工程下载地址

osgearth设置初始化窗口大小
ljjjjjjjjjjj的博客
11-16 1180
一、介绍 由于显示器分辨率不同，最终软件在分辨率不同的电脑上无法正常显示。或者有时候不希望运行后就是全屏，此时可以使用设置显示窗口的大小进行调整 二、代码 有两个方案 1.在release后加代码 #include <osgViewer/Viewer> #include <osg/Math> #include <osgDB/ReadFile> #include <osg/NodeCallback> #include <osg/Matri
osgEarth各个示例分析目录
优快云的博客
12-10 6425
osgEarth示例分析的目录
osgEarth示例分析——osgearth_imageoverlay
优快云的博客
11-30 2618
osgearth覆盖图示例分析
osgEarth示例分析——osgearth_annotation
优快云的博客
11-29 5419
osgearth各种图元的绘制。
osgearth介绍
热门推荐
道路与梦想
05-18 1万+
介绍 osgEarth为开发osg应用提供了一个地理空间SDK和地形引擎． osgEarth的目标： 提供基于osg开发3D地理空间应用的支持;直接从数据源可视化地形模型和影像变得更加简单；提供对开放式绘图标准，技术和数据的交互操作； 在很多情形下，osgEarth可以替代离线地形数据库创建工具，你可以通过osgEarth完成如下工作： 获取地形基础地图并快速而流畅的运行
osgearth中如何渲染能使模型不被地球遮挡
05-27
要想让模型不被地球遮挡，可以使用 osgEarth 中的遮挡剔除（Culling）功能。遮挡剔除是指通过计算场景中物体之间的相互遮挡关系，从而剔除被遮挡的物体，只渲染被显示的物体，从而提高渲染效率。 osgEarth 中的遮挡...
osgearth中地球遮挡住模型的原因
05-27
osgEarth中地球遮挡住模型的原因可能有以下几种： 1. 模型和地球的高度关系：如果模型的高度低于地球表面，那么地球就会遮挡住模型。 2. 模型的位置：如果模型的位置在地球的背面，那么地球就会遮挡住模型。 3. ...
osgearth2.10 demo功能介绍
rach09的专栏
11-12 2337
osgearth-2.10 demo: 说明： 1、运行环境win7 x64 旗舰版，CPU i5-6400 8核，8G内存； 2、括号内是对应demo的测试参数(.earth)； 3、配置OSG_FILE_PATH； 4、参数命令行可以查看各个demo需要的输入参数； 5、前缀说明：gui界面程序、cmd控制台程序、non功能未知； 6、程序后括号里的non表示不需要通过命令行输入参数； 示例： 1、gui:osgearth_3pv(simple.earth)：相机与地球的投影关系，Range表示相机
如何解决osgearth中模型被地球挡住的问题
05-26
3. 使用遮挡剔除技术：可以使用遮挡剔除技术，将被遮挡的部分从渲染列表中移除，以避免模型被地球挡住。osgEarth自带了一些遮挡剔除技术，如OcclusionCulling和LODNode等。 需要注意的是，以上方法都需要根据具体...
OSGEarth-2.10.2.rar
04-28
osgEarth是基于三维引擎osg开发的三维数字地球引擎库，在osg基础上实现了瓦片调度插件，可选的四叉树调度插件，更多的地理数据加载插件（包括GDAL，ogr，WMS，TMS，VPB，filesystem等），再结合一套地理投影转换插件，这样就能够实现高效处理加载调度地理数据在三维地球上的显示，实现三维虚拟地球。 此版本为2.10.2，使用vs2019编译，里面也包含osg最新版本编译包
osgearth2.7
09-23
osgEarth为开发osg应用提供了一个地理空间SDK和地形引擎． 提供基于osg开发3D地理空间应用的支持。osgEarth是一个自由开源的SDK，任何人斗可以获取源码，同时欢迎和鼓励参与社区的测试，新功能研发和bug修复．
osgearth-osgearth-3.0.rar
04-05
包含源码工程及库
osgearth-osgearth-2.3.zip
01-29
OSGEARTH(看很多人传了编译方法和使用手册了)
OsgEarth - 地球、飞机、航点、航线、飞行、漫游等特效完整代码
04-15
本资源包含完整的Vs+Qt+OSG+OsgEarth代码。 资源介绍：https://blog.csdn.net/automoblie0/article/details/130773795 资源视频介绍：https://www.bilibili.com/video/BV1G24y1T7Ge/?vd_source=45d20ebdde369e29044f78c0b08932e8 【视频中展示的软件效果即是本资源的完整代码】
OSGEarth
最新发布
kobe0818的专栏
03-18 709
MapNode是继承自osg的Node，是osgEarth中地球节点，你所添加的影像，DEM，模型都包含在MapNode中，因为它们都加入到Map中，Map则类似二维中的Map可以添加各种图层。矢量数据，最好尽可能的简化，因为大的矢量会十分影响渲染速度，当然也可以对矢量栅格化处理加快速度，对于模型的话，大数据量一定要做LOD或者pageLod。，filesystem等），再结合一套地理投影转换插件，这样就能够实现高效处理加载调度地理数据在三维地球上的显示，实现三维虚拟地球。
osgearth
weixin_30546189的博客
02-14 197
https://max.book118.com/html/2018/0521/167783983.shtm https://baike.1688.com/doc/view-d36134276.html 转载于:https://www.cnblogs.com/2008nmj/p/10376596.html
osgEarth渲染过程
Yilian9990的博客
04-26 600
本人对osgEarth3.3渲染过程进行了跟踪，跟踪结果显示渲染过程，有助于兄弟们认识osgEarth渲染原理，减少学习时间。想必大家了解这一行，设置viewer的场景数据，才有下面的帧显示。ViewerBase::frame（）调用从这里开始，逐步向下传递调用，中间有循环。
osgEarth
pony12的专栏
09-22 3735
地形渲染引擎 　　osgEarth 是一款可规模化的地景渲染工具箱，用于在OpenSceneGraph（OSG），一款开源、高性能的 3D 渲染工具处理地理信息。只需创建一个简单的 XML 文件，指向影响、高程和矢量模型信息，导入 OpenSceneGraph 中，即可实现渲染。 　　osgEarth 支持大量的数据格式。它带有众多的教学示例帮助用户快速上手。 Core Features osgEarth 用于快速地部署不同精度的地景模型： 收集数据后离线或直接在数据采集中即时生成地形模型..
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
