YOLO是Joseph Redmon为主要作者，在2015年提出的第一个基于单个神经网络的目标检测系统。也是一种新的目标检测算法。在YOLO发布之前，例如RCNN等一系列目标检测算法都是使用二阶段目标检测，YOLO用一阶段代替二阶段，显著提高了算法执行的效率。在精度满足要求的情况下提高了速度，在当时引起了很大的反响。

本文主要是从YOLO的发展过程角度，避免大量文字的输入，只从每一个版本的改进的角度上去分析YOLO。
如果想要学习YOLO-V5如何使用，可以移步去我的这篇文章：https://blog.youkuaiyun.com/aosiweixin/article/details/130661330

请添加图片描述

前三代YOLO是原作者完成的，后面两代是俄罗斯人在原作者的基础上改进得到的。

YOLO-V1

【论文原文】：https://arxiv.org/pdf/1506.02640.pdf

【github地址】：https://github.com/gliese581gg/YOLO_tensorflow

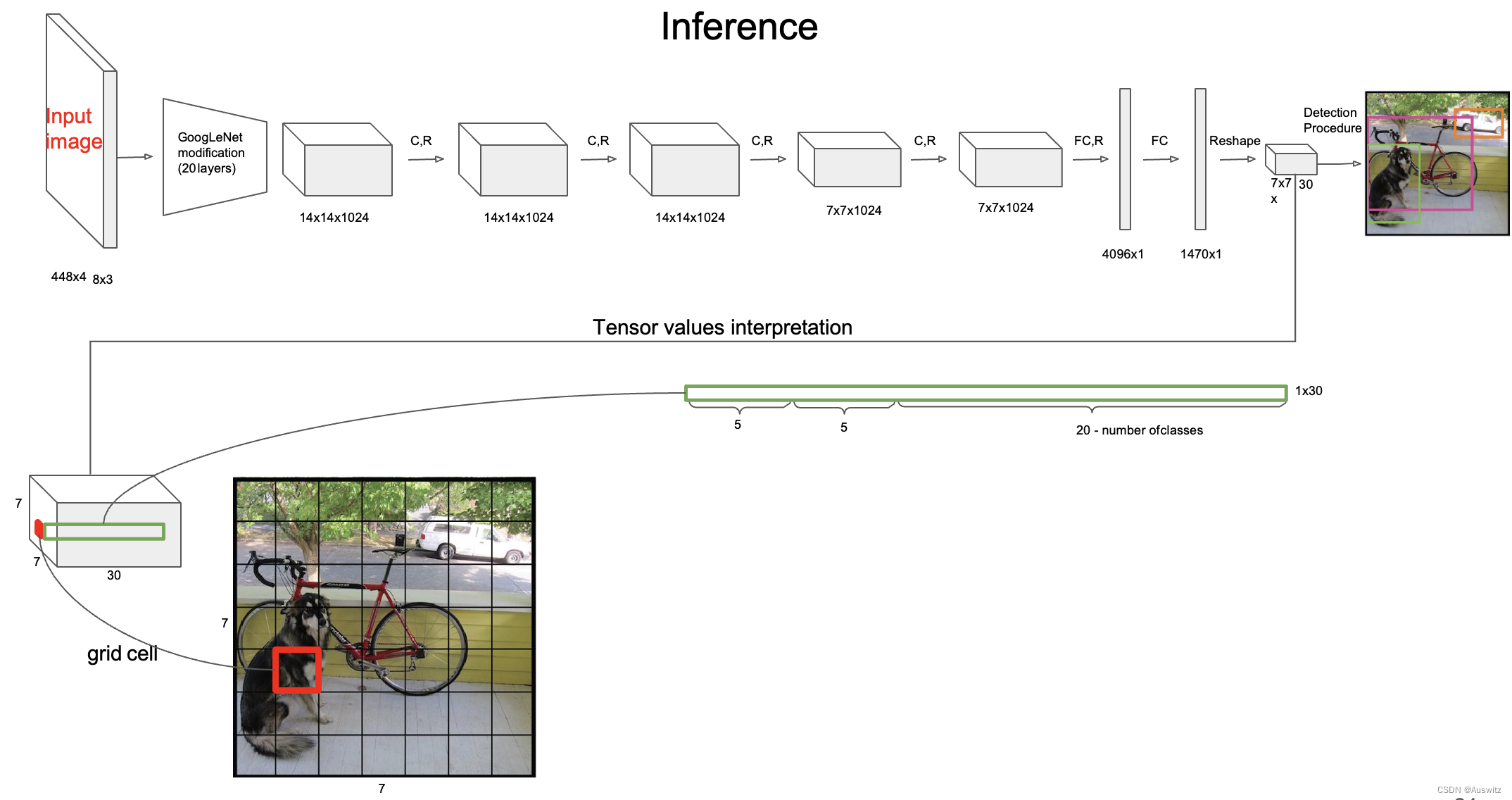

YOLO-V1在2015年提出，它将输入的图片划分为7*7个网格，每个网格中一个锚定点，每个锚定点预测2个边界框，分别用损失函数计算其对应的置信度和类别概率。YOLO-V1网络结构如下图。

请添加图片描述

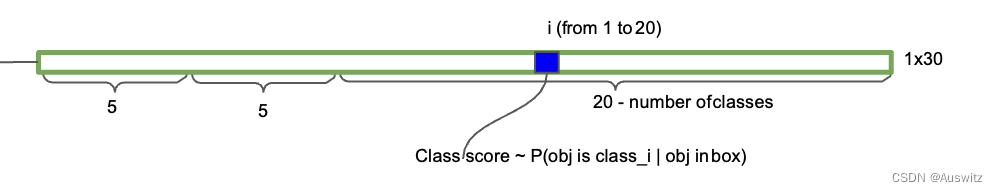

这种网格的构造在最后全连接FC的输出端体现的很明显，输出了一个7✖️7✖️30的张量，7*7就代表划分的网格，30通道的意义在下面解释。
请添加图片描述

YOLO-V1的特征提取网络使用了简单的卷积神经网络，由24个卷积层和2个全连接层组成，使用了LeakyReLU激活函数来增强网络的线性特征，使用dropout来防止过拟合，经过特征提取网络，特征图被压缩成的张量送入全连接层进行预测，最后得到一个的张量，表示网格，前10个通道表示两个边界框的信息，后20个通道每一个通道表示一个类别。对于每个网格，YOLO选取最高置信度的边界框，再使用标签分配策略非极大值抑制算法去除重叠边界框，最终得到了检测结果。YOLOV1存在一些问题，对重合的物体无法有效检测，小物体无法检测。

请添加图片描述

YOLO-V2

【论文原文】：https://arxiv.org/pdf/1612.08242.pdf

【github地址】：https://github.com/longcw/yolo2-pytorch

YOLO-V2的提出解决了V1版本的一些问题，舍弃了dropout方法，卷积后都加入Batch Normalization去归一化，加速了收敛速度，有助于避免过拟合，使用了高分辨率训练器，提高了模型的map。【这里的BN做归一化已经是当年AI界的常识，人们发现在卷积后面加入BN可以有效的避免过拟合】

用Darknet 网络作为主干网络，Darknet去掉了全连接层，都使用卷积和池化去操作，减少了参数，同时借助VGG中的思想，使用的卷积核，这些操作有效的在保证精度的情况下提高了运算速度。

V1只有2个边界框，V2采用了聚类的方法，将真实的标签框进行聚类，得到五个更合适的标签框。关于这个聚类算法可以看我的另一篇文章【链接】。

YOLO-V3

【论文原文】：https://arxiv.org/pdf/1804.02767.pdf

【项目链接】：https://pjreddie.com/darknet/yolo/

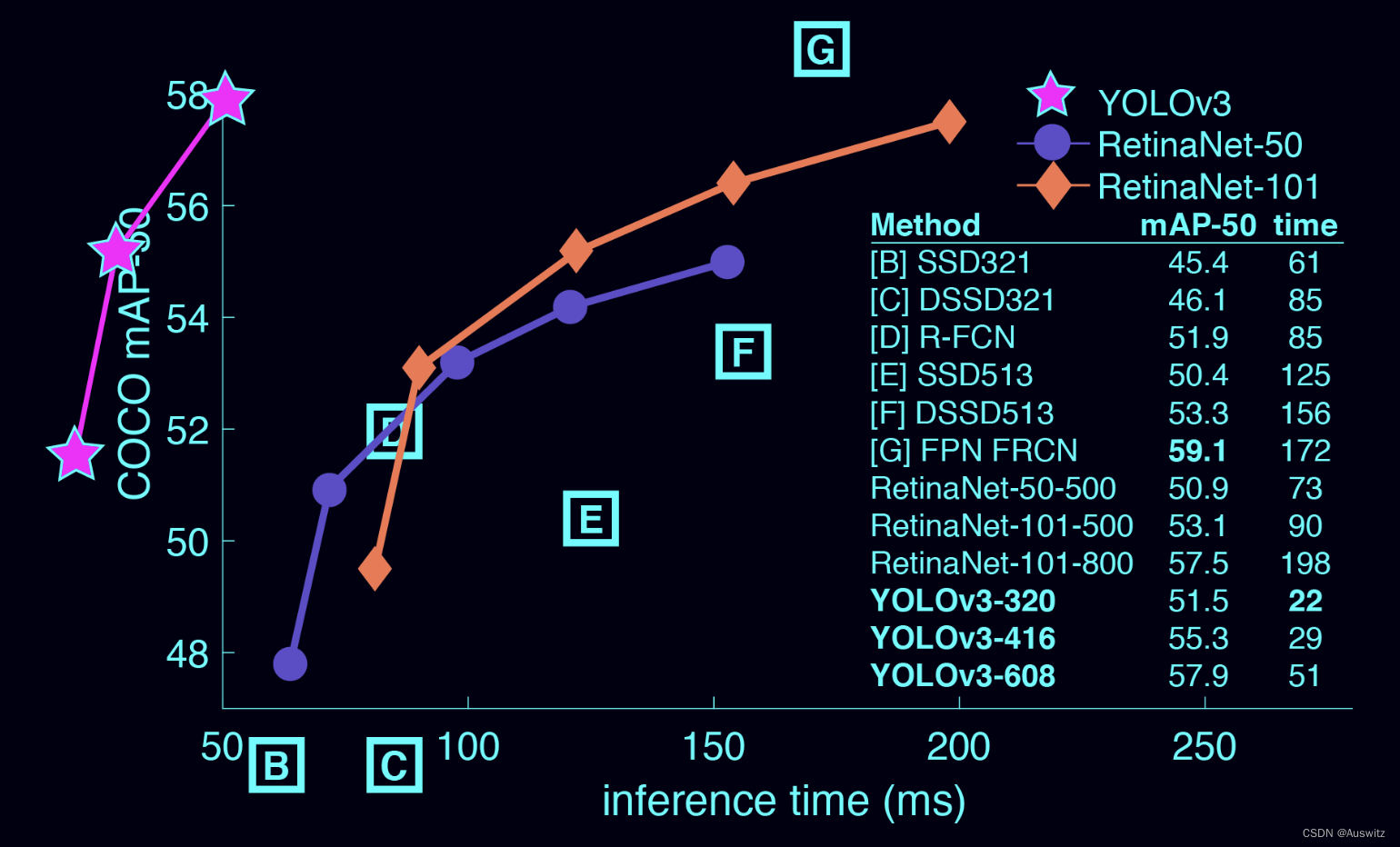

提到YOLO-V3，印象最深刻的就是他论文中用到的这张图。坐标轴之外的YOLO曲线突出了他的检测性能的强大之处。

请添加图片描述

YOLO-V3在网络结构的设计上提出了很大的更新，特征图提取更细致，使用了多尺度特征图信息来对不同尺寸物体进行识别。这种多尺度特征图不同于以往的输入端图像金字塔的结构，而是在后面将上采样图像与浅层网络特征图进行连接，再将连接后的图片进行预测，下图中1919的用来预测大目标，3838的用来预测中等目标，76*76的用来预测小型目标。

边界框相比于V2的五种，增加至9种。使用改进的SoftMax来预测多标签任务。同时加入了多尺度Scale变换，在网络最后的输出进行上采样再和之前的特征图连接，可以用来对更小目标进行检测。其网络结构图如下：

请添加图片描述

Darknet53结合了残差网络的思想，将网络层数加深，并且取消了全连接和池化层，池化用步长为2的卷积替代，在提高运算速度的同时保留了更多的特征【残差网络的加入能实现更深层网络，避免梯度消失问题】。

YOLO-V4

YOLO-V4整体架构和YOLO-V3都相同，只是在V3的基础上加了一些小的改进，在输入端采用了YOLO的数据增强功能，对于后续的训练有很大的帮助。网络部分，将CSP模块融入Darknet53网络，使用Mish激活函数替换了之前V1、V2、V3使用的LeakyReLU激活函数【但是V5官网保留了LeakyReLU激活函数的网络结构，需要手动替换网络文件】。网络结构如图。

请添加图片描述
