温度采集模块

特此记录

anlog

2024年7月11日

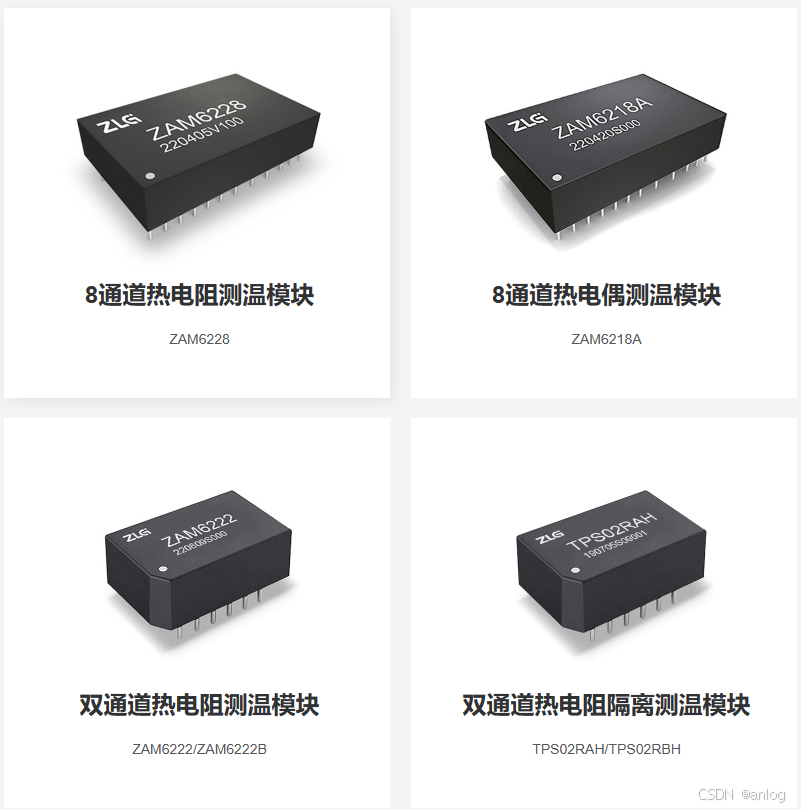

模块区别  TPS02RAH TPS02RBH 一个针对pt100 一个针对pt1000

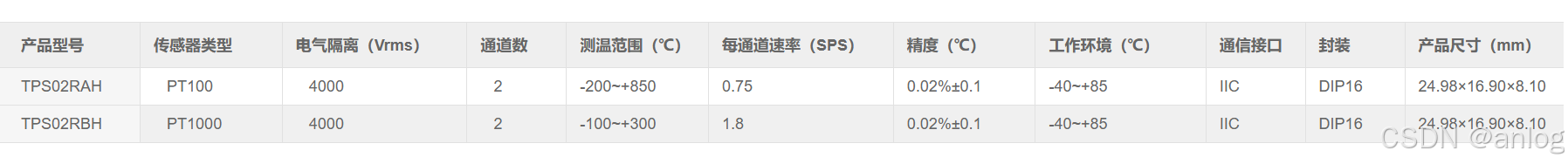

产品型号传感器类型电气隔离(Vrms)通道数测温范围(℃)每通道速率(SPS)精度(℃)工作环境(℃)通信接口封装产品尺寸(mm)
TPS02RAHPT10040002-200~+8500.750.02%±0.1-40~+85IICDIP1624.98×16.90×8.10
TPS02RBHPT100040002-100~+3001.80.02%±0.1-40~+85IICDIP1624.98×16.90×8.10

 模块区别  ZAM6222 ZAM6222B一个针对pt100 一个针对pt1000

产品型号传感器类型电气隔离通道数测温范围(℃)每通道速率(SPS)精度(℃)工作环境(℃)通信接口封装产品尺寸(mm)
ZAM6222PT100非隔离2-200~+85020.02%±0.1-40~+85IICDIP1624.98×16.90×8.10
ZAM6222BPT1000非隔离2-100~+3009(二线)
0.625(三线)
0.1%±0.1(二线)
0.02%±0.1(三线)
-40~+85IICDIP1624.98×16.90×8.10

 也即是同样是两个通道,zam是不隔离,tps是隔离  a 是针对pt100  b针对pt1000
