ESP32 读取致远电子 ZAM6222数据(Arduino)

原创

已于 2023-10-21 13:34:06 修改 · 714 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#物联网 #单片机

于 2023-10-21 11:39:38 首次发布

本文介绍了ZAM6222双通道热电阻测温模块用于温度测量的技术细节，重点讲述了在ESP32Arduino平台上使用I2C通信读取模块数据时遇到的问题，包括错误的寄存器写操作和解决方法。

一，ZAM6222 简介

ZAM6222双通道热电阻测温模块，主要用于温度传感器PT100的温度测量，最多可进行两通道测量，内部采用24位的Sigma-Delta ADC进行信号采样，实现温度测量的高分辨率和高精度。模块通过I 2C通信接口与外部设备通信，并且模块具备断线检测功能。

二，详细资料请参考官网

ZAM6222 官网资料链接

三，使用 ESP32 Arduino平台读取ZAM6222 遇到的一些坑

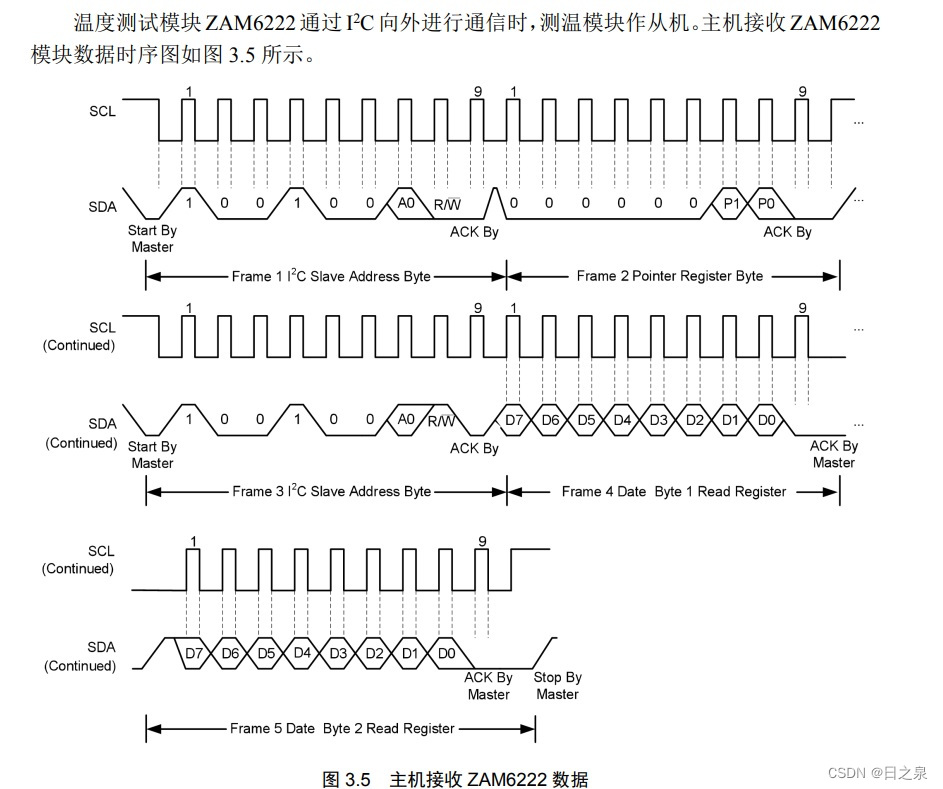

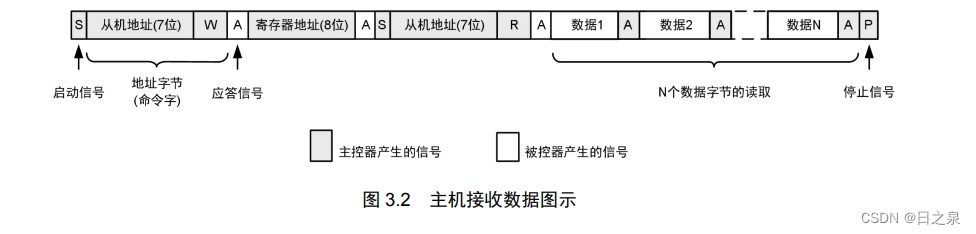

ZAM6222 资料中说明，使用IIC 通讯，读取数据的时序如下，

在使用时，根据上述资料，我使用ESP32 <wire.h> 开发时，代码如下，由于对<wire.h>这个库不数据，多写了Wire.write(0x91); 这个命令，导致无法正确读到温度数据

#include <Wire.h>
#define dev_addr 0x48

Wire.beginTransmission(dev_addr); //器件地址
Wire.write(0x0);  // 写需要读的寄存器,读温度，可以参考官网资料的寄存器
Wire.write(0x91);  // 我犯的错误就是多写了这个语句，以为要自己发送读命令，其实wire.h 这
