高可靠MCU负载开关电路设计过程

最新推荐文章于 2025-12-29 12:38:17 发布
原创 最新推荐文章于 2025-12-29 12:38:17 发布 · 274 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#高可靠MCU负载开关电路 #高可靠 #开关电路

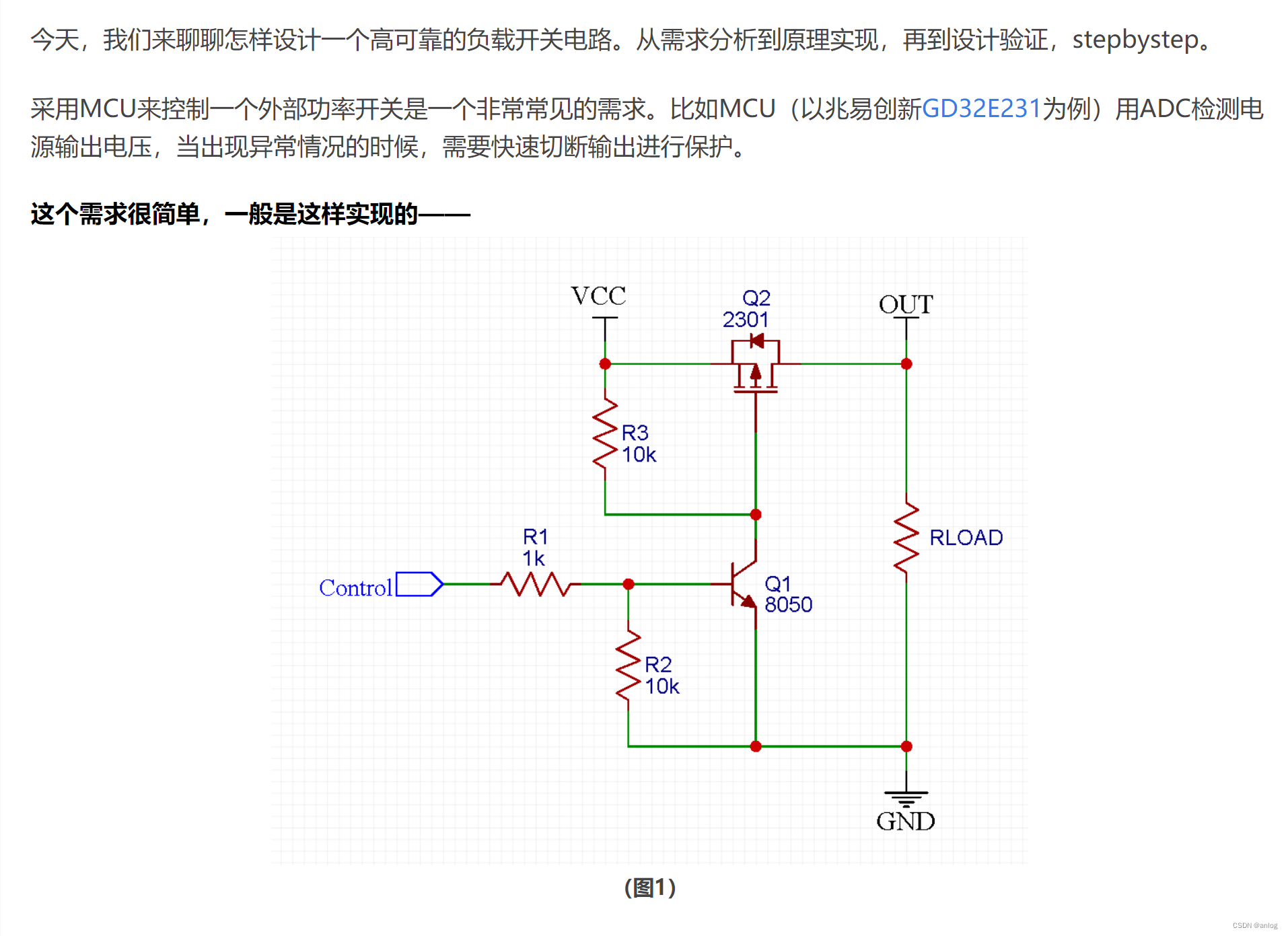

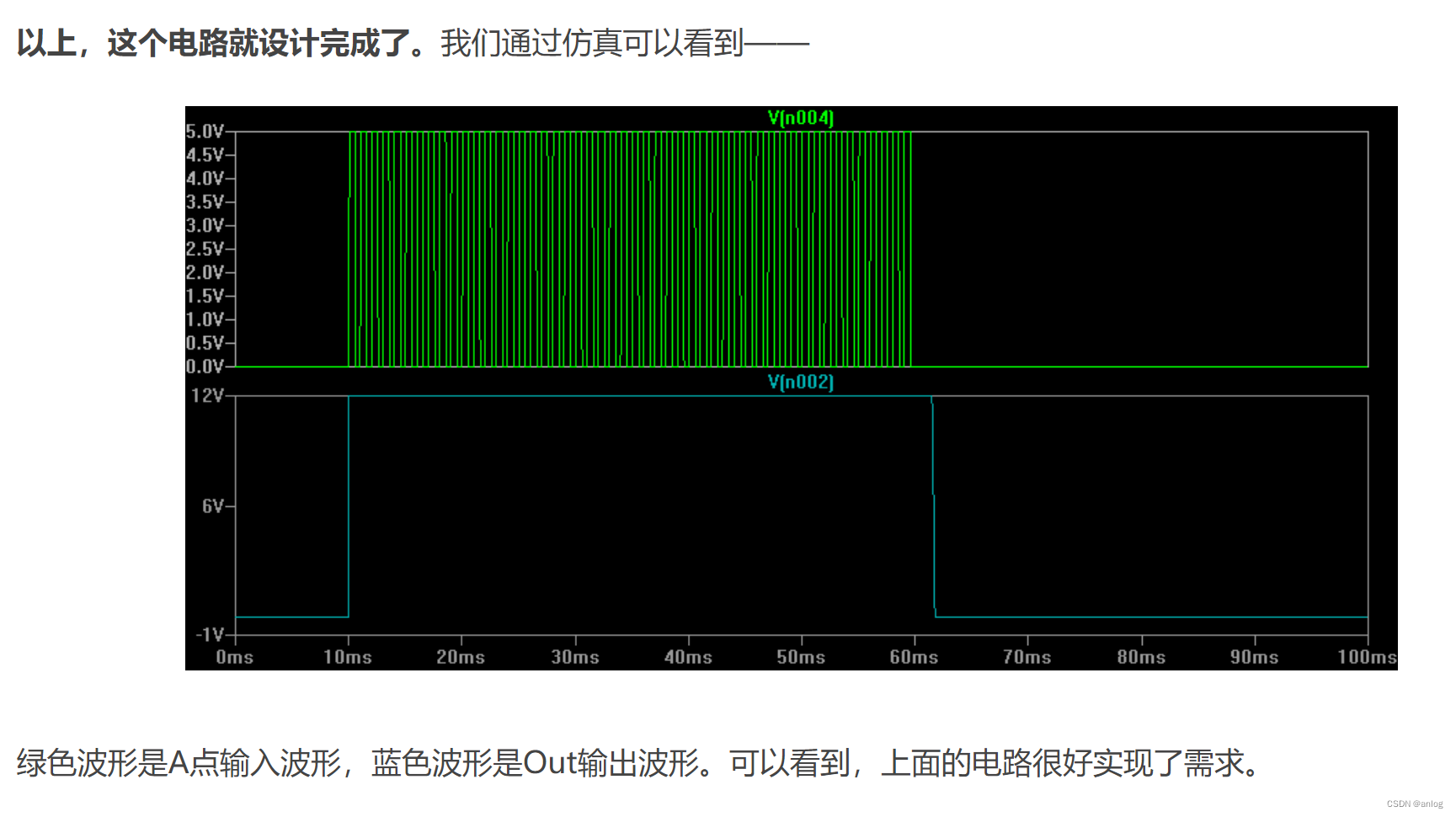

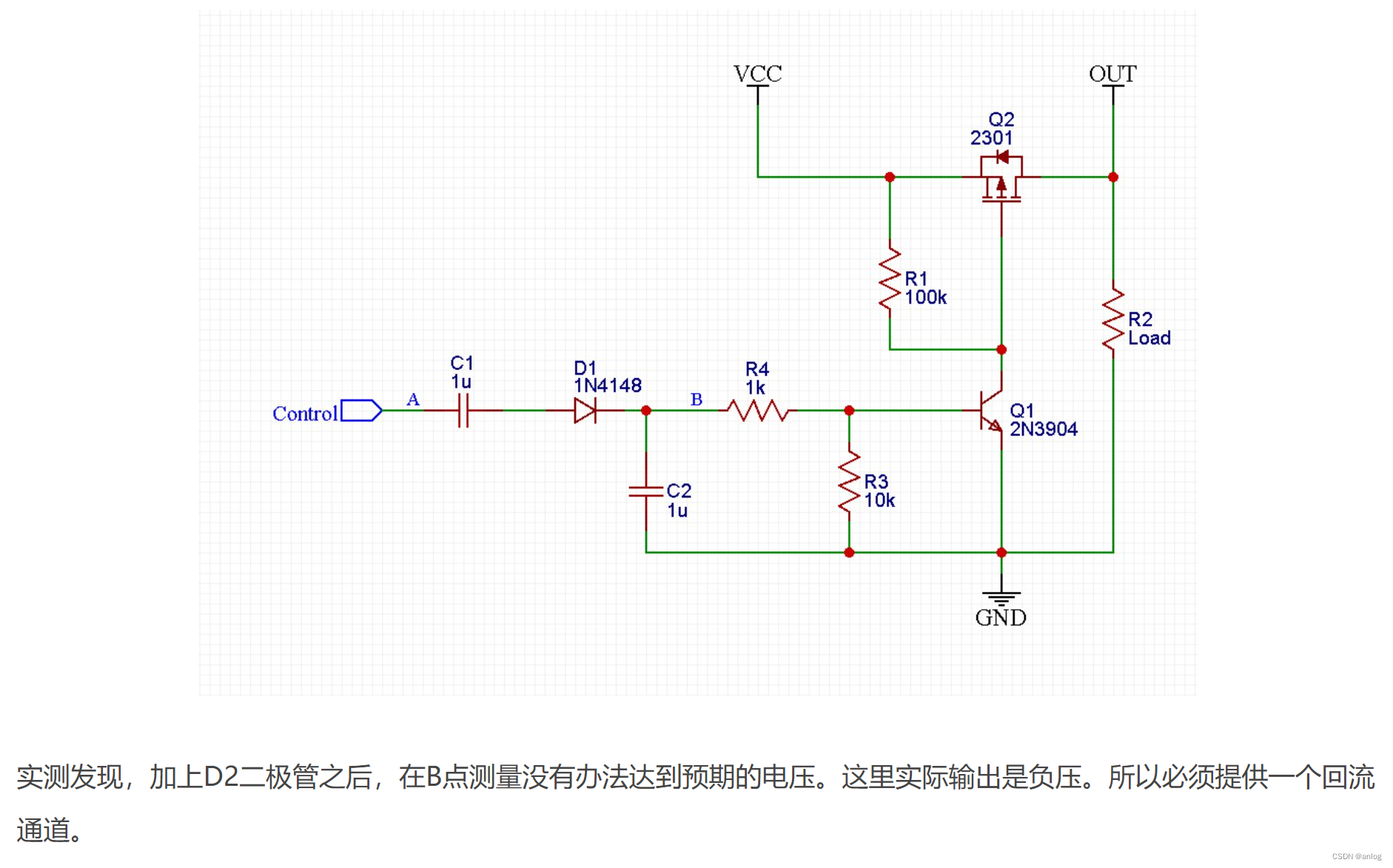

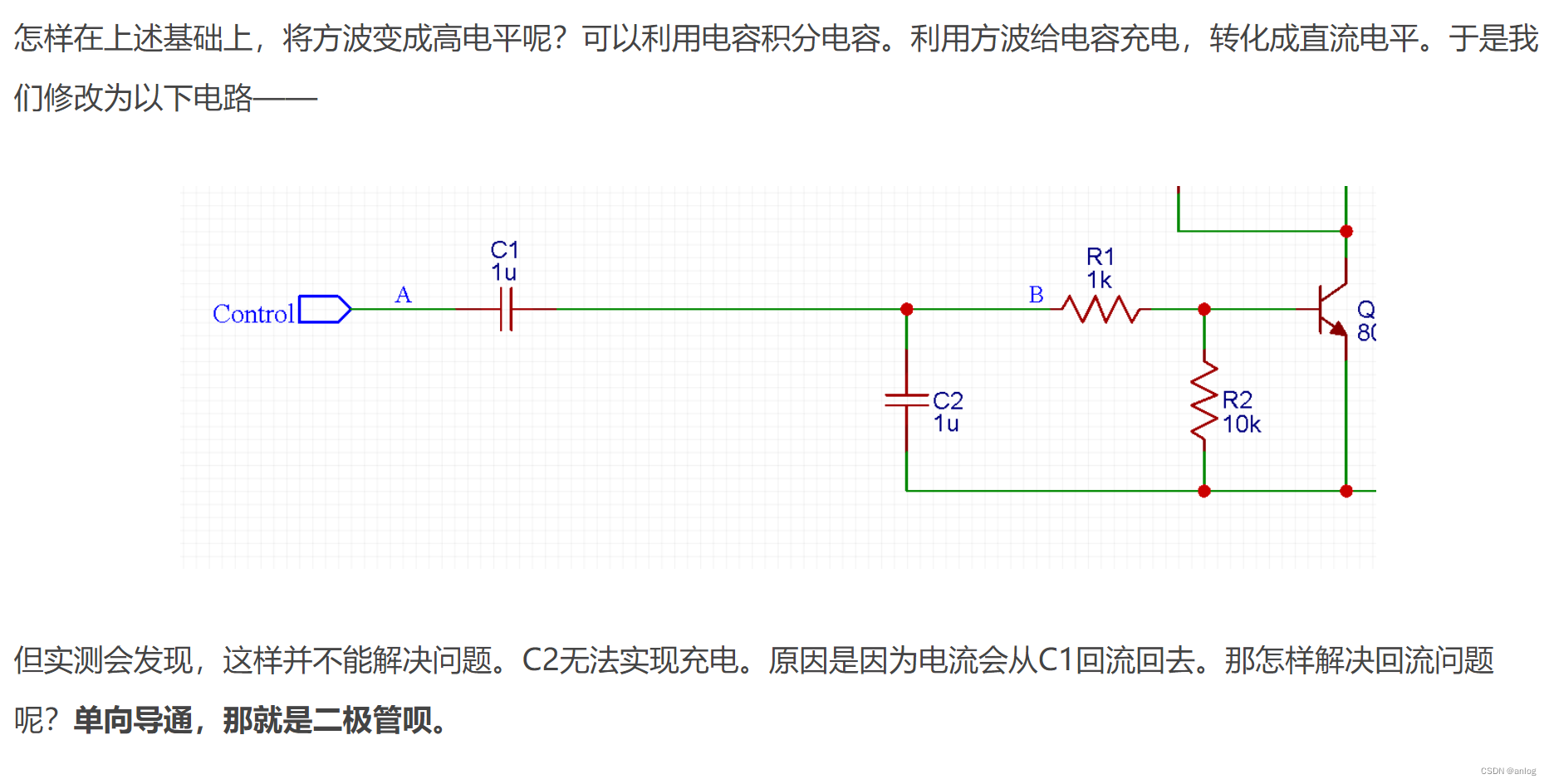

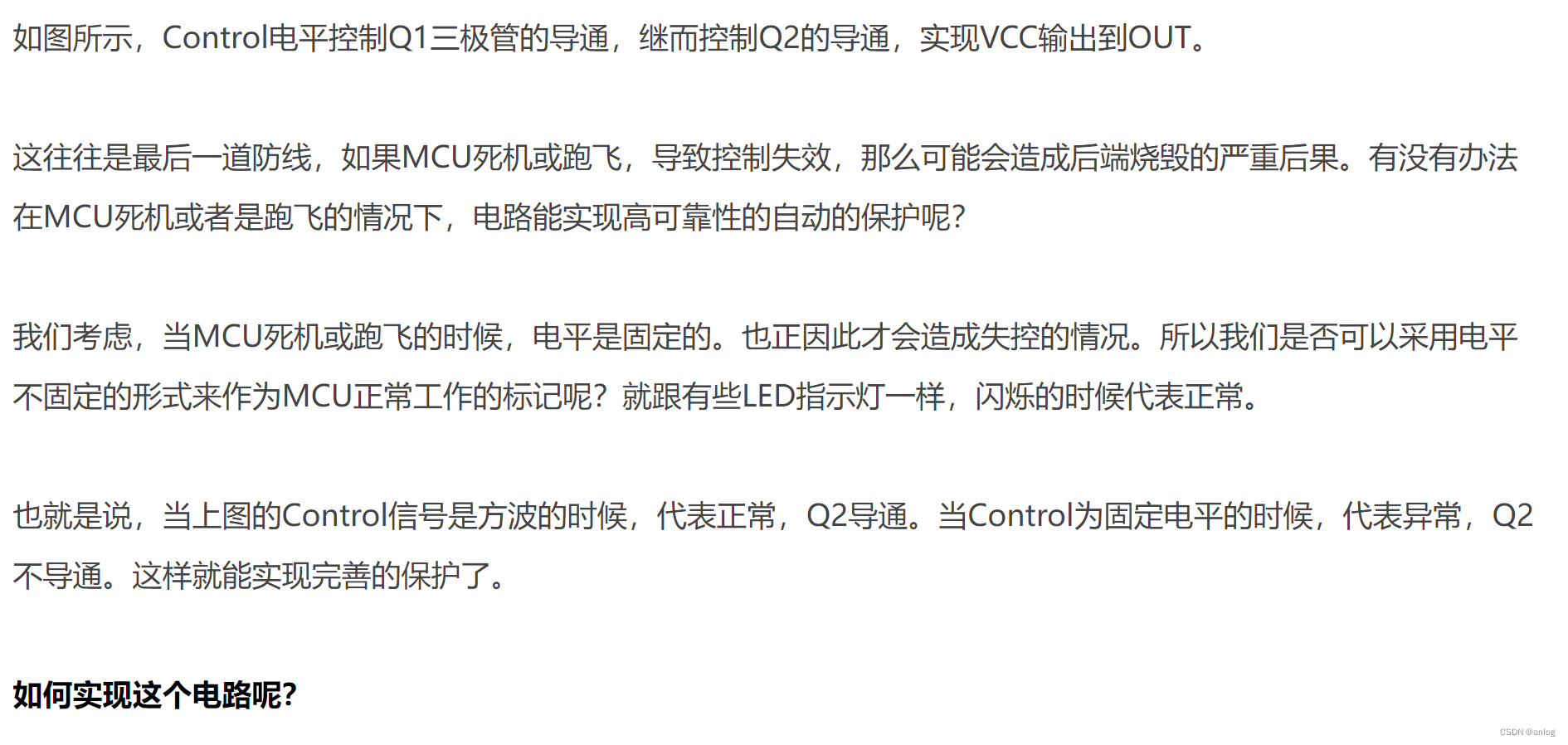

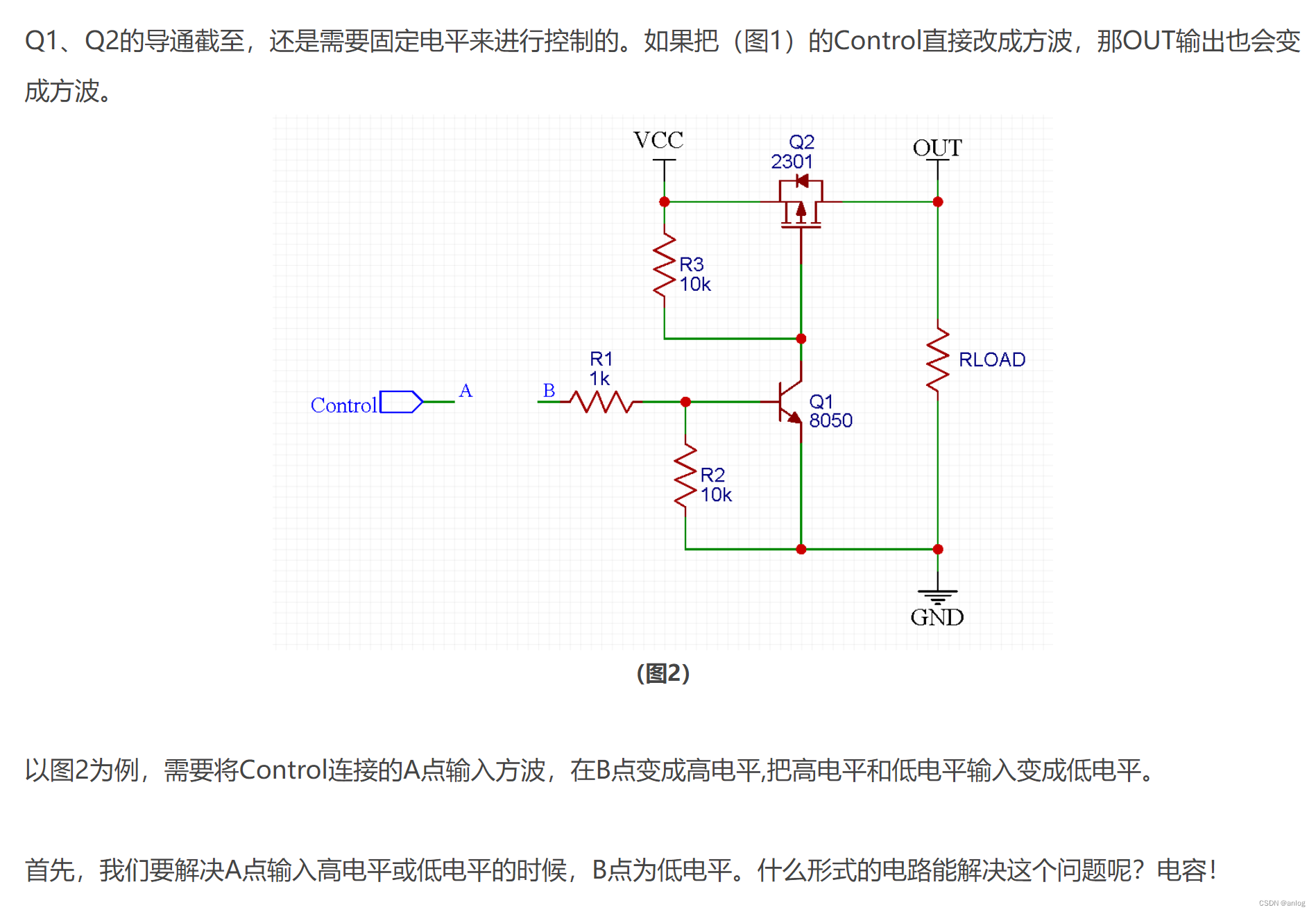

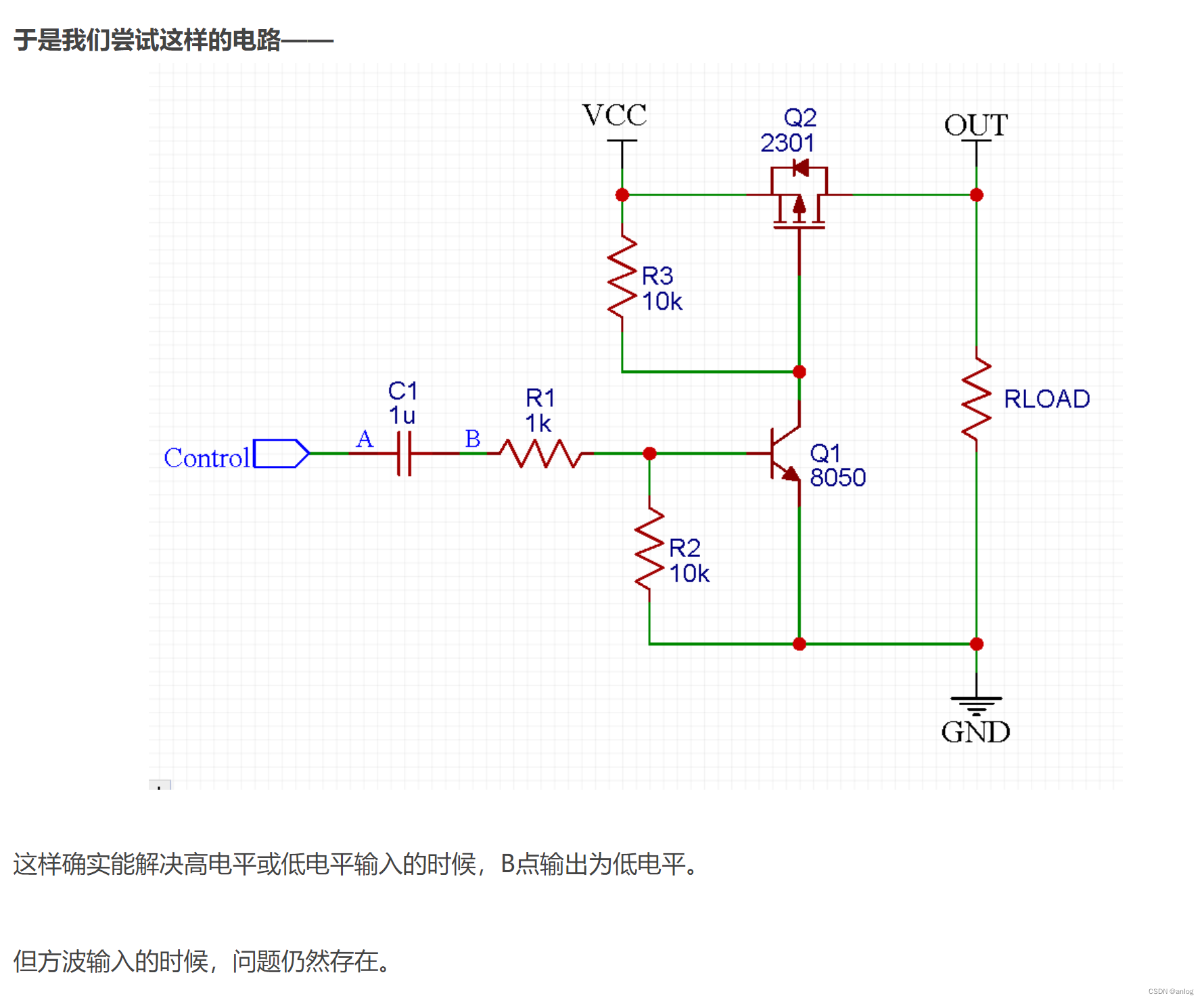

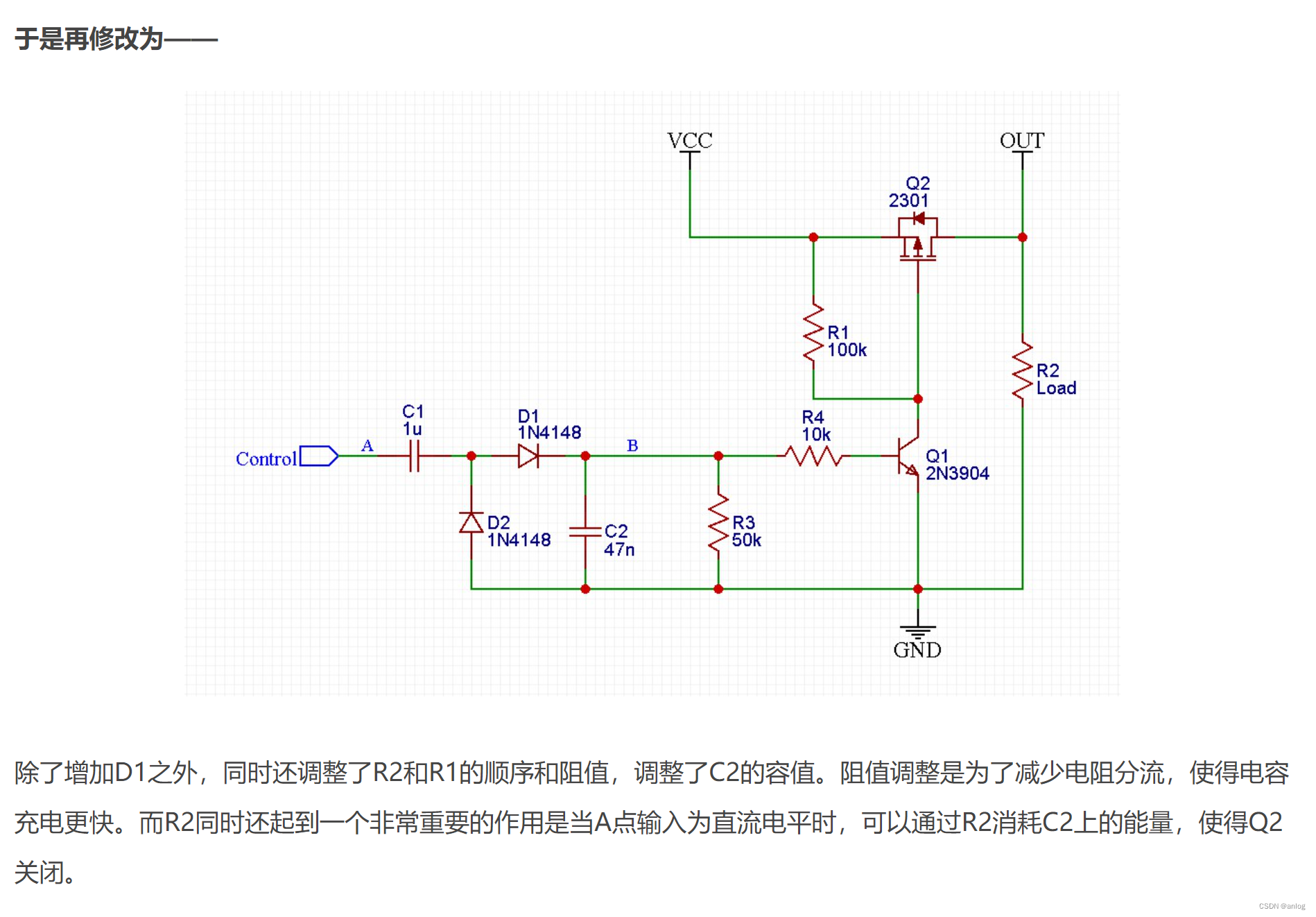

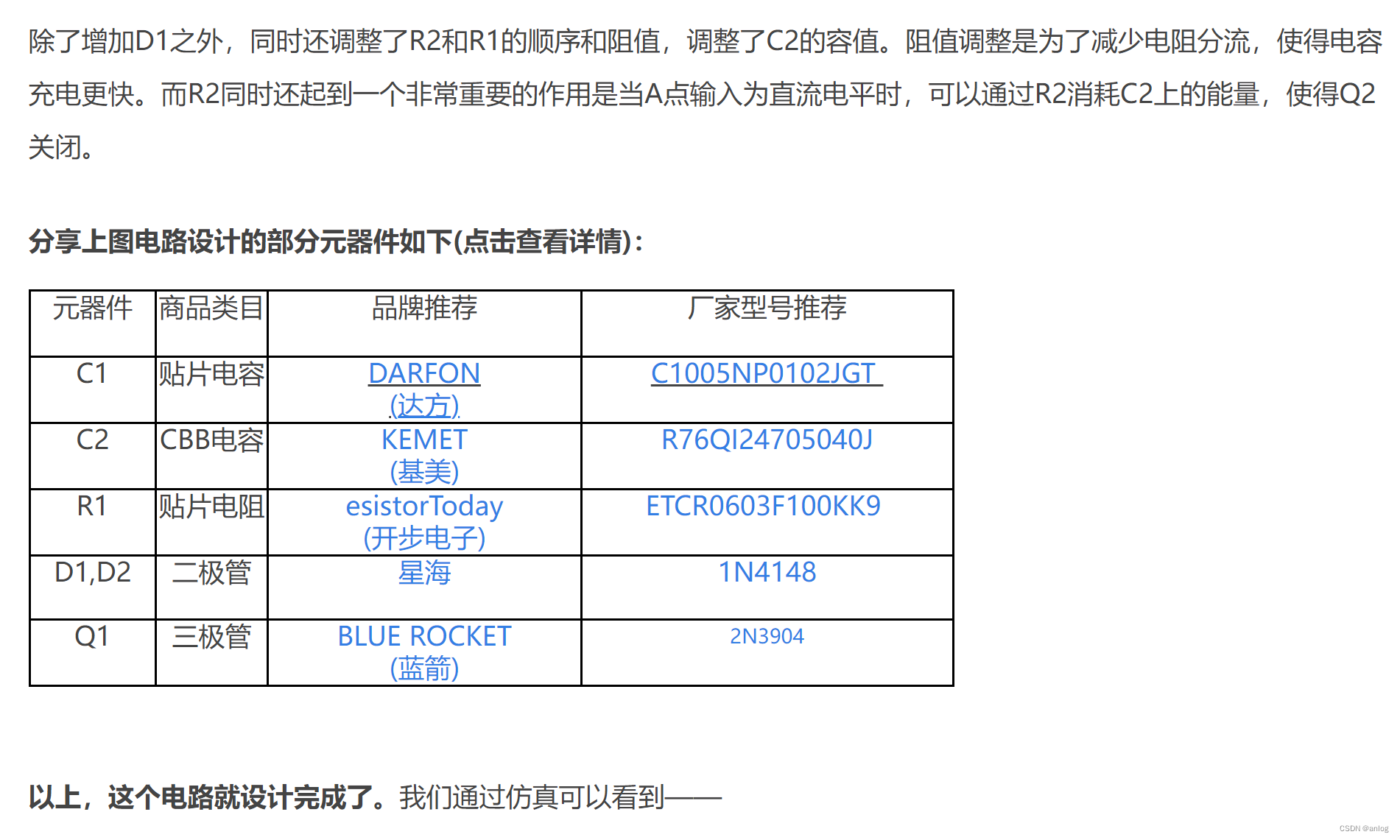

这篇文章详细探讨了在立创商城的平台上，如何进行高可靠性的微控制器(MCU)负载开关电路设计，提供了实用的设计过程和学习参考价值。
