静态路由的配置

项目目标

（1）熟悉直连路由概念及建立要点。

（2）熟悉路由决策原则。

（3）掌握静态路由的配置方法

工作任务

某公司在北京、上海分贝有一个公司，北京是总公司，上海是分公司。两公司的网络通过路由器相连，要在路由器上做适当的配置，实现两公司局域网内部的主机相互通信。

任务分析

通过广域端口s/0/0连接两公司的局域网，但是为了简化起见，将两局域网主机通过路由器f0/0端口相连接。分别对两台路由器的端口分配IP地址，并配置静态路由，这样，两公司局域网内的主机设置IP地址及网关就可以相互通信了。

小提示：在交换机中接口是并口（F口），路由器之间连接的是串口（s口），并口的带宽高于串口，传输速率也快一点，路由器上有2个并口，没有串口，这时候就需要我们在路由器上去虚拟出一个串口，我们现在的设备都是模块化设备，在Cisco软件中带有一些模块，

任务实施

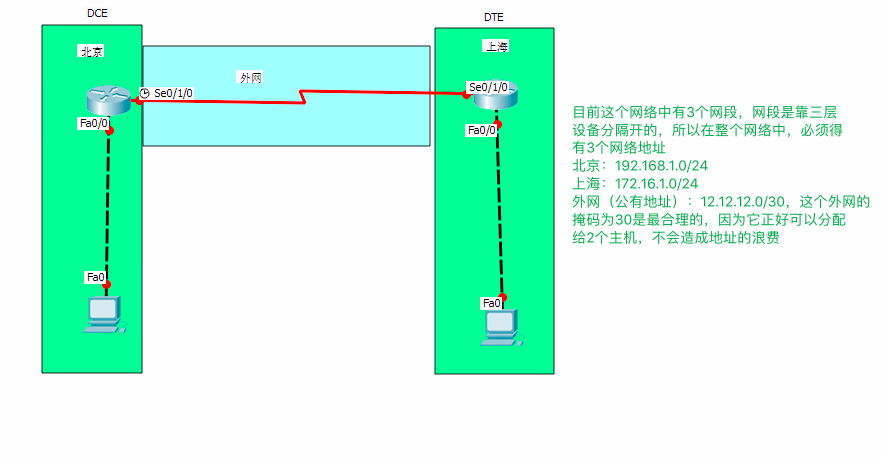

（1）网络拓扑图

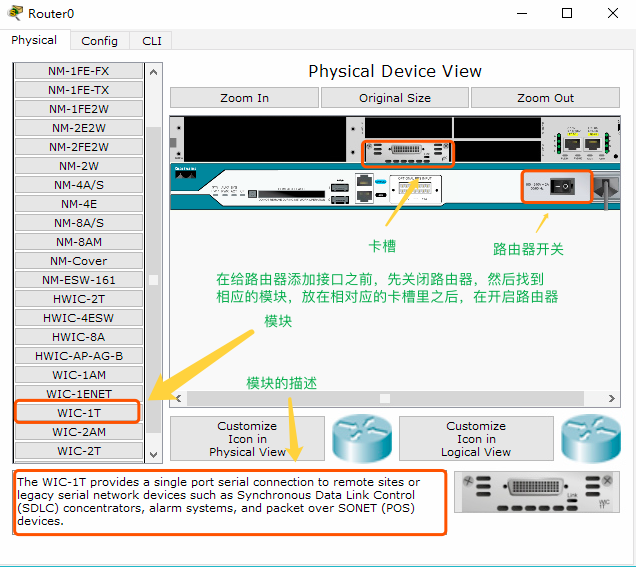

1.1先给路由器添加两个串口

1.2

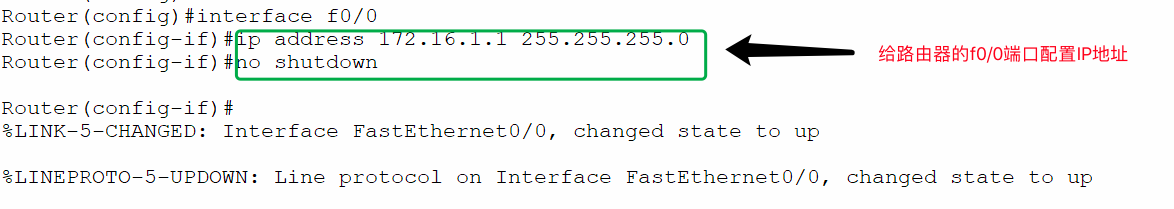

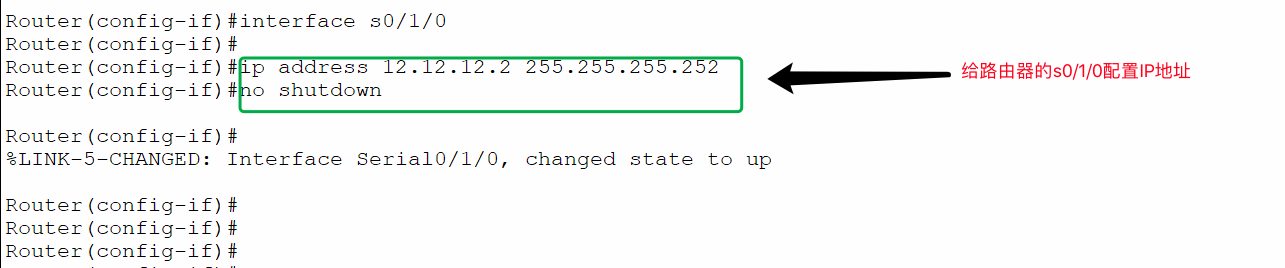

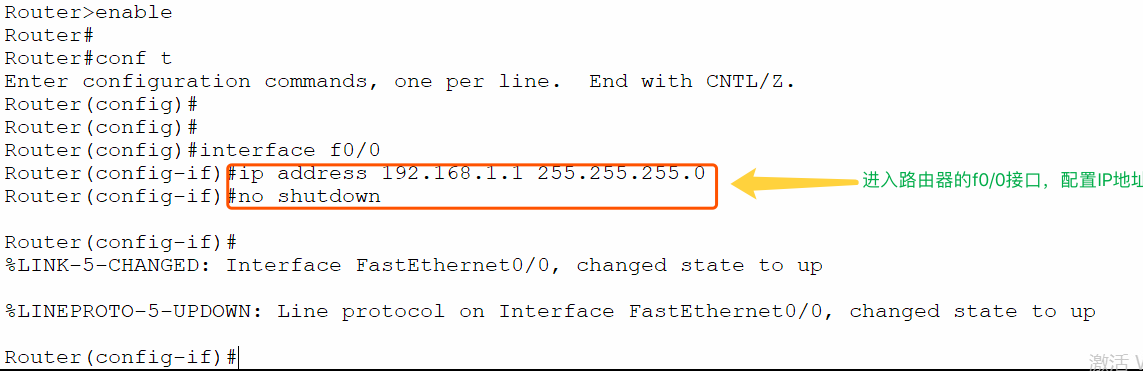

（1）给r1路由器的f0/0和s0/1/0端口配置IP地址

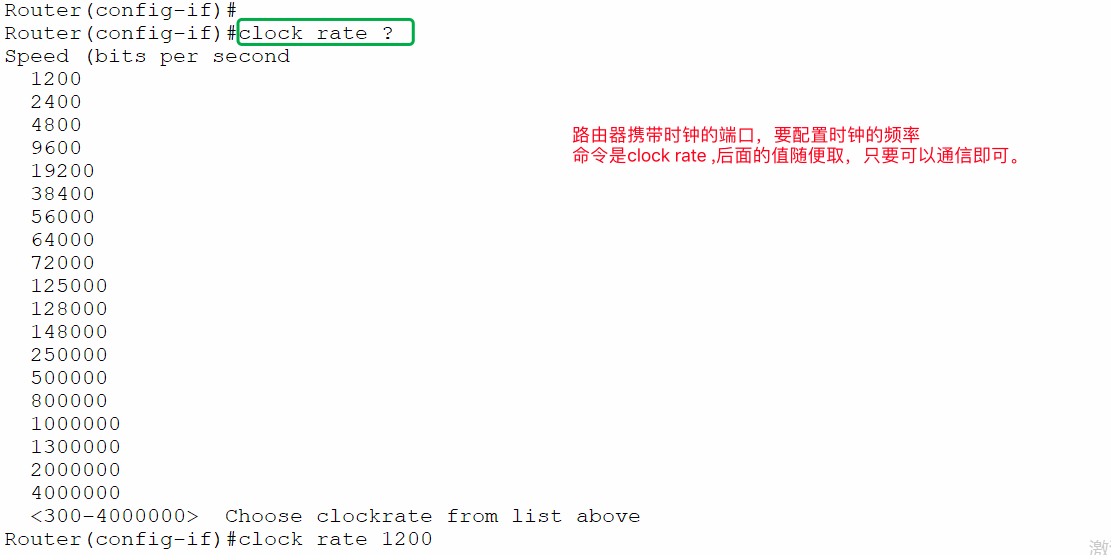

配置时钟频率

同样的方法给r2路由器配置IP地址

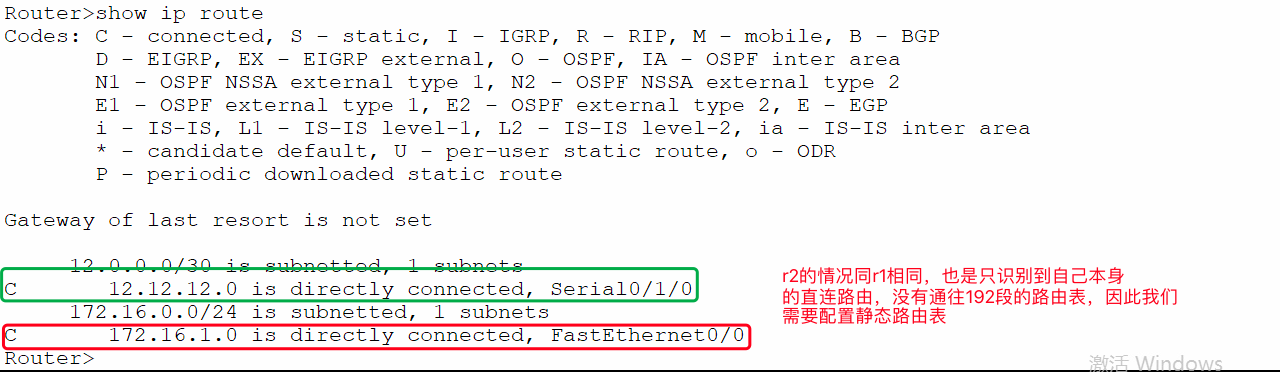

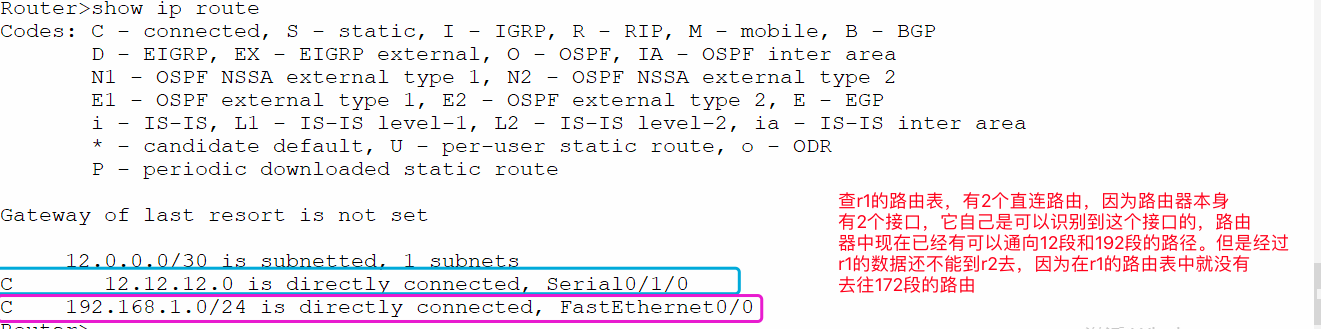

接下来分别查r1、r2的路由表

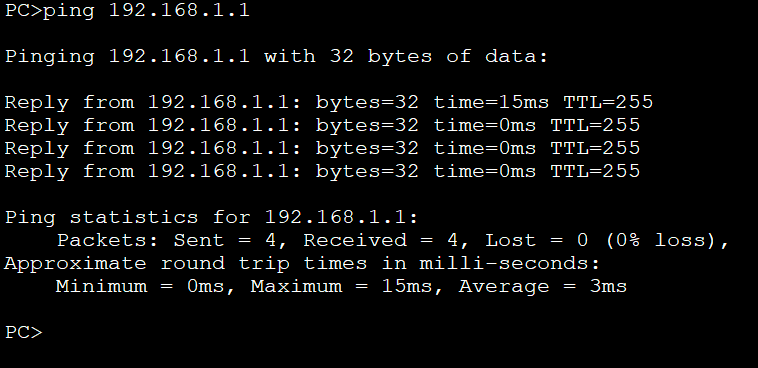

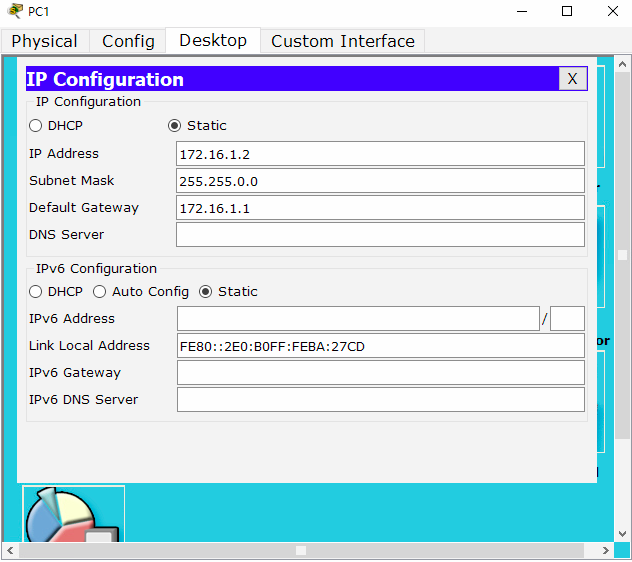

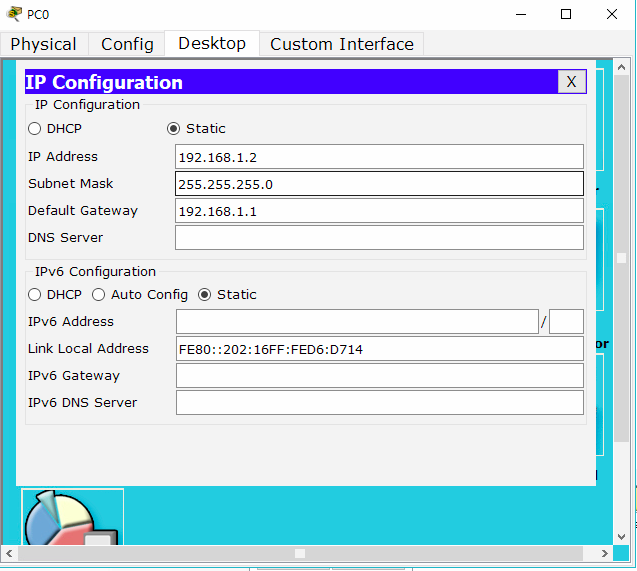

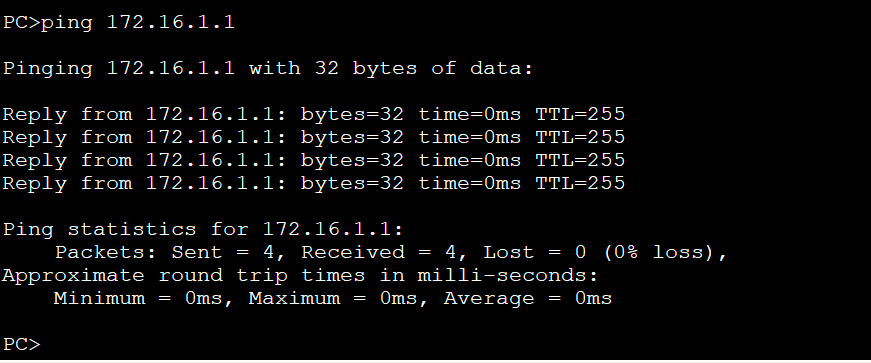

给PC配置IP地址，测试主机和网关之间的联通性。

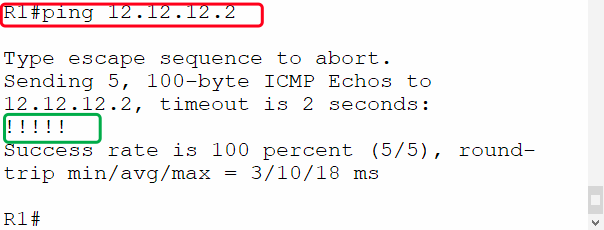

检测路由器之间的通信状况

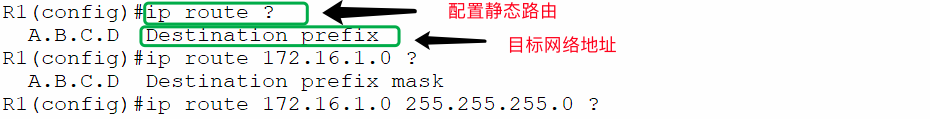

配置静态路由

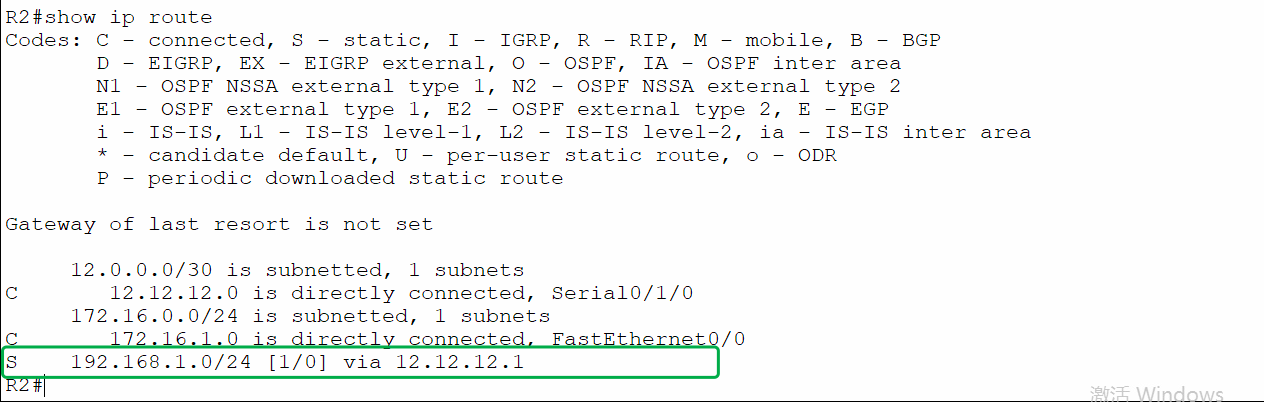

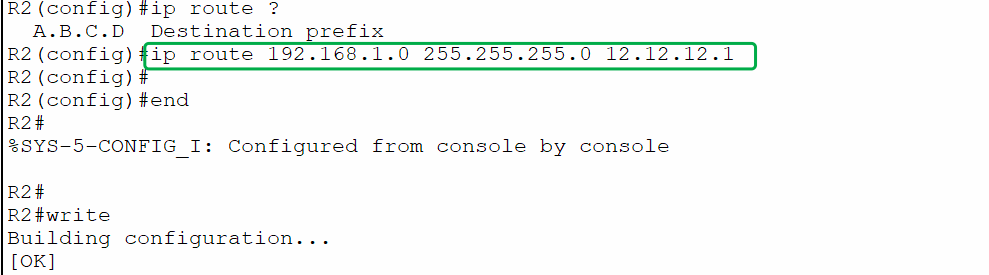

配置R2的静态路由

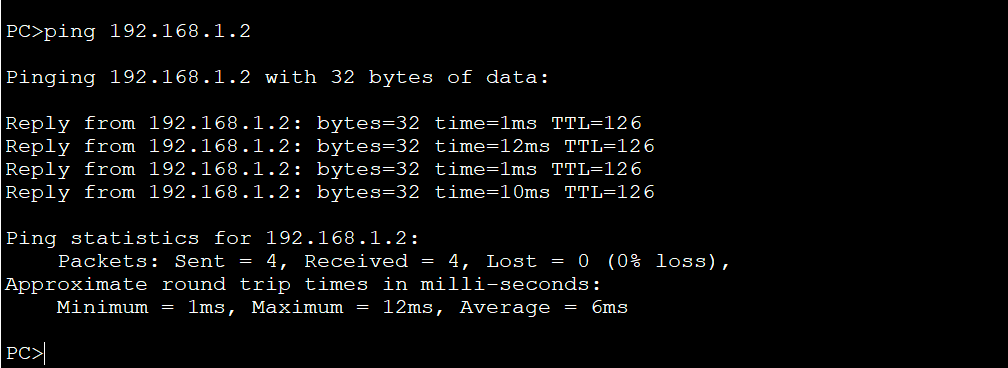

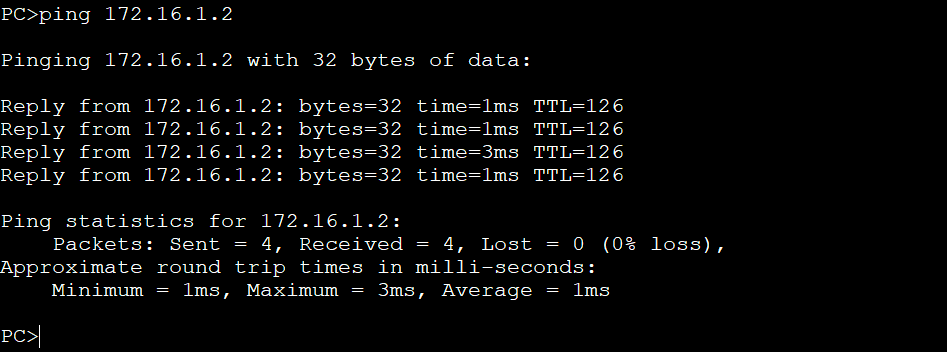

测试两台主机之间的通信
