路由器静态路由配置

实验名称 路由器静态路由配置

一、实验目标

1.掌握静态路由的配置方法和技巧；

2.掌握通过静态路由方式实现网络的连通性；

3.熟悉广域网线缆的链接方式；

二、实验背景

学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。

三、技术原理

1.路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去。实现不同网段的主机之间的互相访问。路由器是根据路由表进行选路和转发的。而路由表里就是由一条条路由信息组成。

2.生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

3.静态路由是指有网络管理员手工配置的路由信息。

4.静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。

5.缺省路由可以看做是静态路由的一种特殊情况。当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定路由。

四、实验设备

pc 2台；Router-PT可扩展路由 2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE 串口线；直连线；交叉线

五、实验步骤

1.新建packet tracer拓扑图（图1）

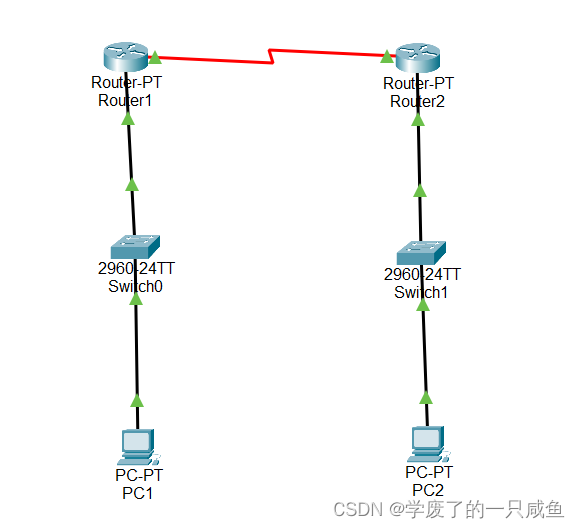

图1 拓扑图

配置PC1（图2）

 IP: 192.168.1.2

 Submask: 255.255.255.0

 Gateway: 192.168.1.1

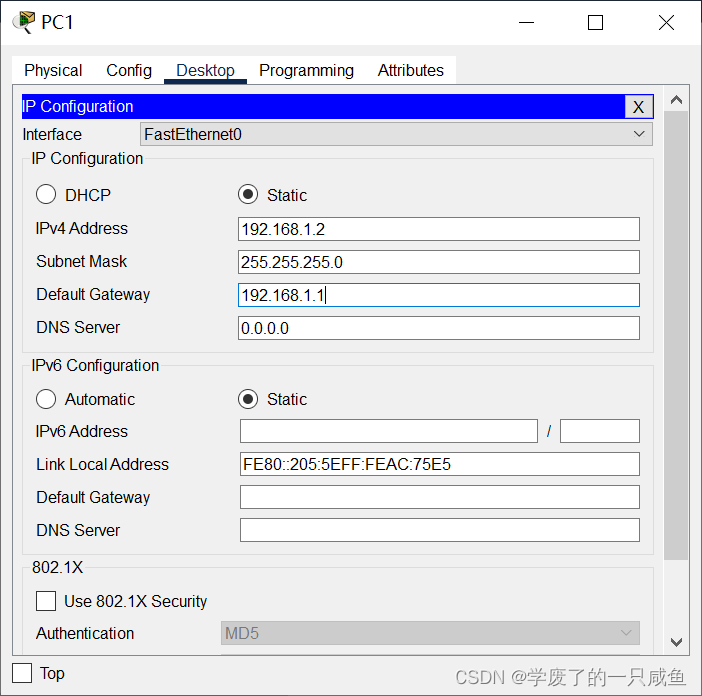

图2 配置PC1

配置PC2（图3）

 IP: 192.168.2.2

 Submask: 255.255.255.0

 Gateway: 192.168.2.1

图3 配置PC2

PC1 ping PC2（图4）

Ping 192.168.2.2 timeout

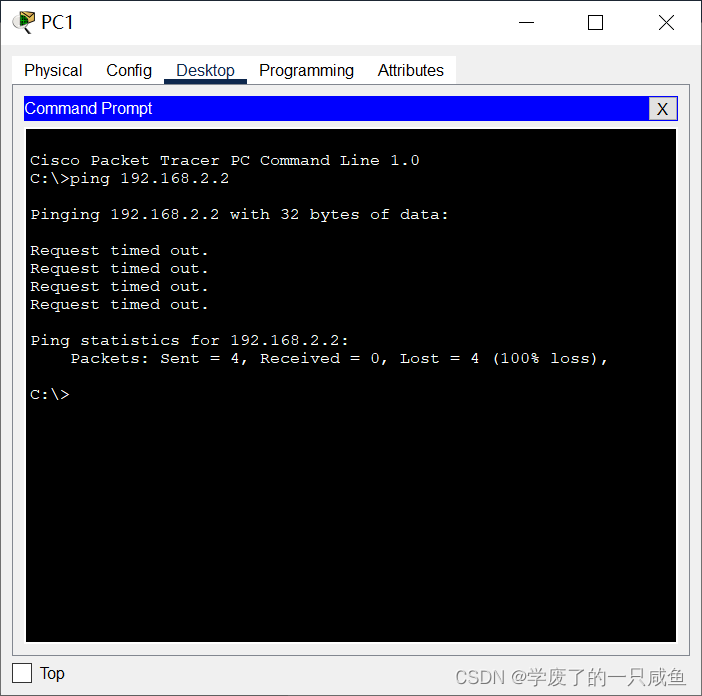

图4 PC1 ping PC2

2.在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；

R1（图5）

 en

 conf t

 hostname R1

 int fa 1/0

 no shut

 ip address 192.168.1.1 255.255.255.0

 exit

 int serial 2/0

 ip address 192.168.3.1 255.255.255.0

 clock rate 64000（必须配置时钟才可通信）

no shut

 end

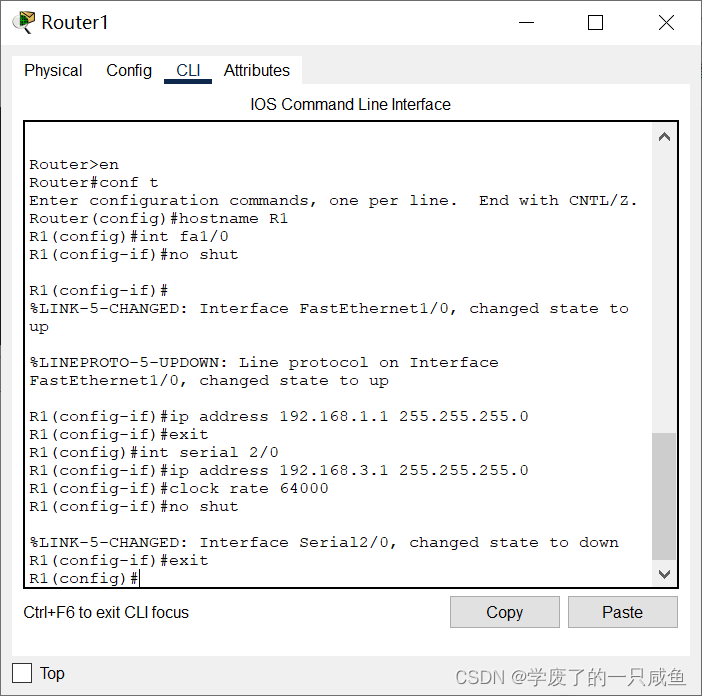

图5 配置R1

R2（图6）

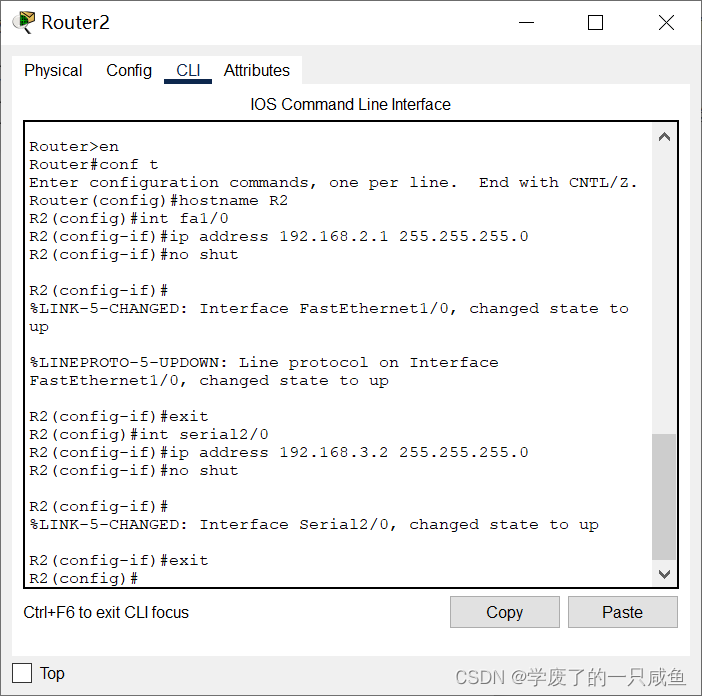

 en

 conf t

 hostname R2

 int fa 1/0

 ip address 192.168.2.1 255.255.255.0

no shut

 exit

 int serial 2/0

 ip address 192.168.3.2 255.255.255.0

 no shut

 end

图6 配置R2

3.查看路由器生成的直连路由；

4.在路由器R1、R2上配置静态路由；

R1（图7）

 en

 conf t

 ip route 192.168.2.0 255.255.255.0 192.168.3.2

 end

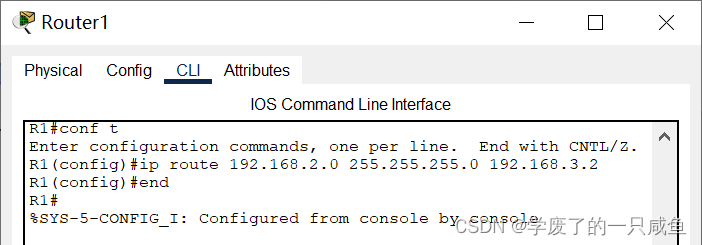

图7 在R1上配置静态路由

R2（图8）

 en

 conf t

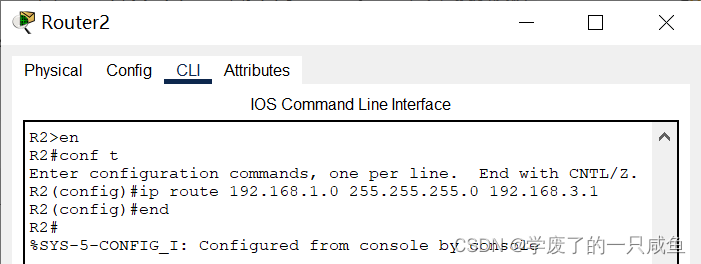

 ip route 192.168.1.0 255.255.255.0 192.168.3.1

 End

图8 在R2上配置静态路由

5.验证R1、R2上的静态路由配置；

R1（图9）

show ip route

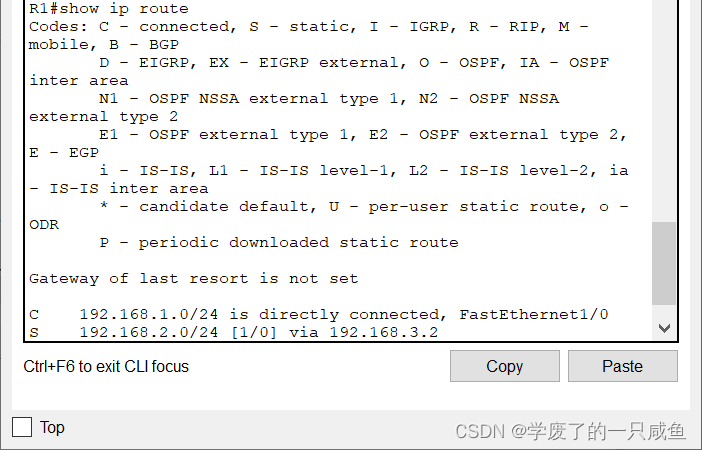

图9 验证R1上的静态路由配置

R2（图10）

show ip route

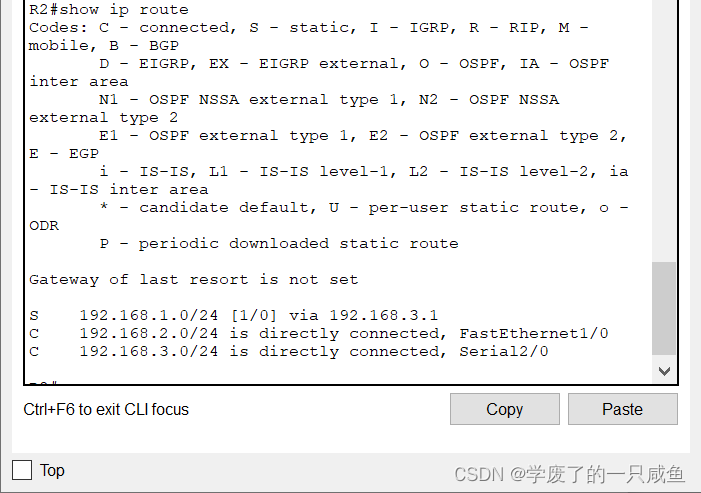

图10 验证R2上的静态路由配置



6.将PC1、PC2主机默认网关分别设置为路由器接口fa 1/0的IP地址；

7.PC1、PC2主机之间可以相互通信；

PC1 Ping PC2 （图11）

 Ping 192.168.2.2 reply

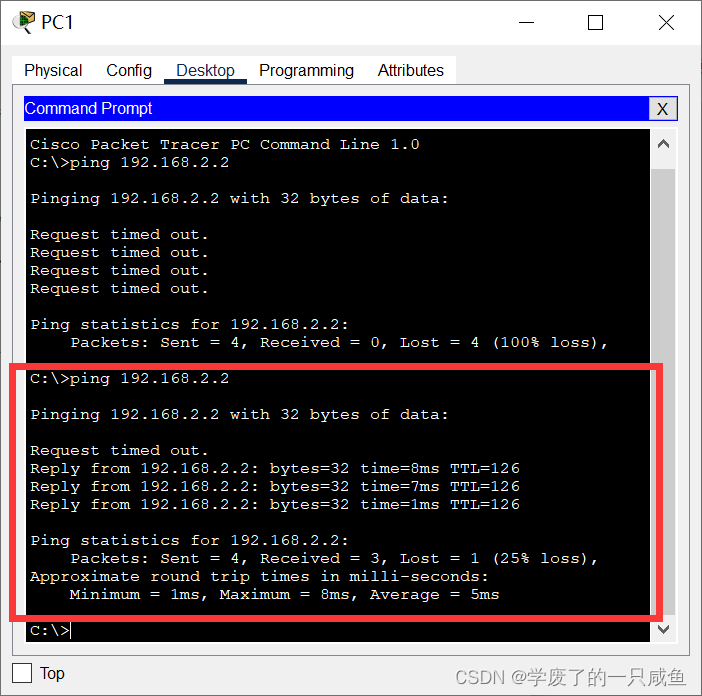

图11 PC1 ping PC2

六、实验心得体会
