交换机的标准访问控制

项目目标：

（1）了解IP标准访问控制列表的功能及用途

（2）掌握交换机IP标准访问控制列表配置技能

工作任务：

你是公司网络管理员，公司的技术部、业务部和财务部分属不同的3个网段，三个部门之间通过三层交换机进行信息传递，为了安全起见，公司要求你对网络的数据流量进行控制，实现技术部的主机可以访问财务部的主机，但是业务部的主机不能访问财务部的主机。

任务分析

首先对三层交换机进行基本配置，实现三个网段可以相互访问（前提），然后对三层交换机配置IP标准访问控制列表，允许技术部主机发出的数据包通过，不允许业务部主机发出的数据包通过，最后将这一策略加到三层交换的相应端口。

任务实施

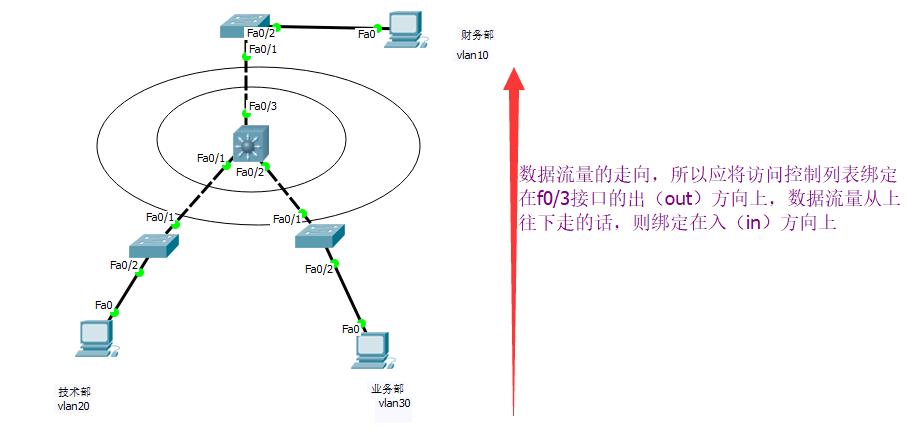

网络拓扑图

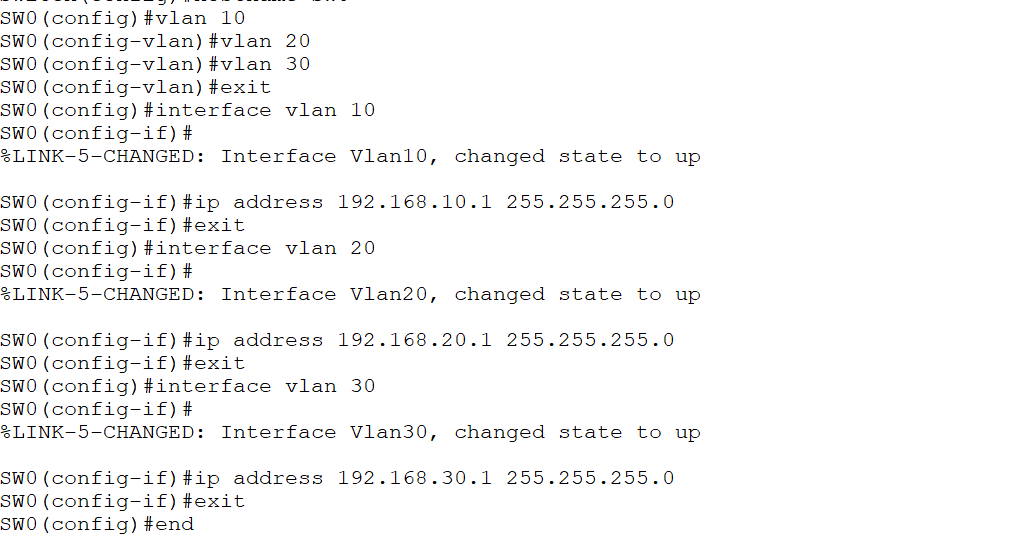

第一步：在三层交换上创建3个vlan，并将3个vlan当成子接口配置IP地址

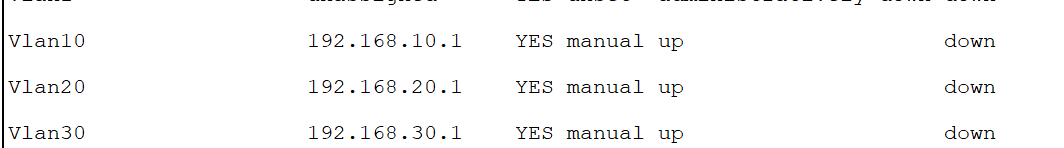

使用show ip interface brief检验创建的vlan

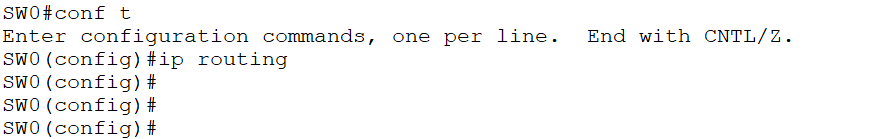

三个子接口分别给三个网段提供网关，由于是三层交换，要提供不同网段之间的通信，要打开三层交换的路由功能。

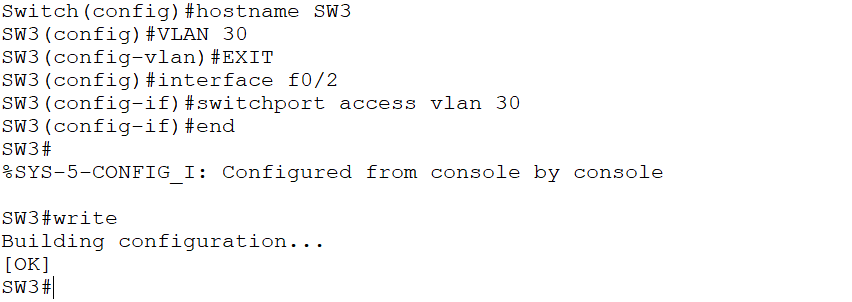

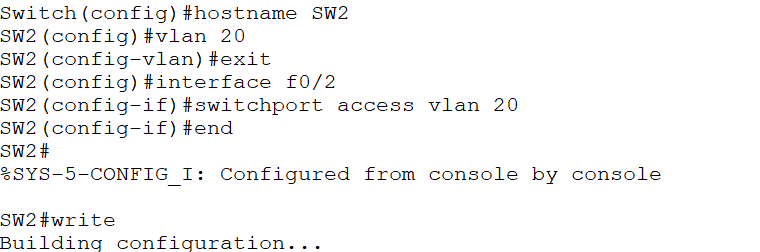

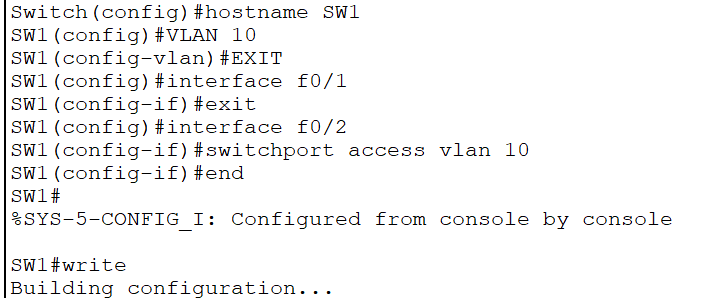

接下来，开始配置二层交换，在各个二层交换机上创建vlan，并将主机放入vlan

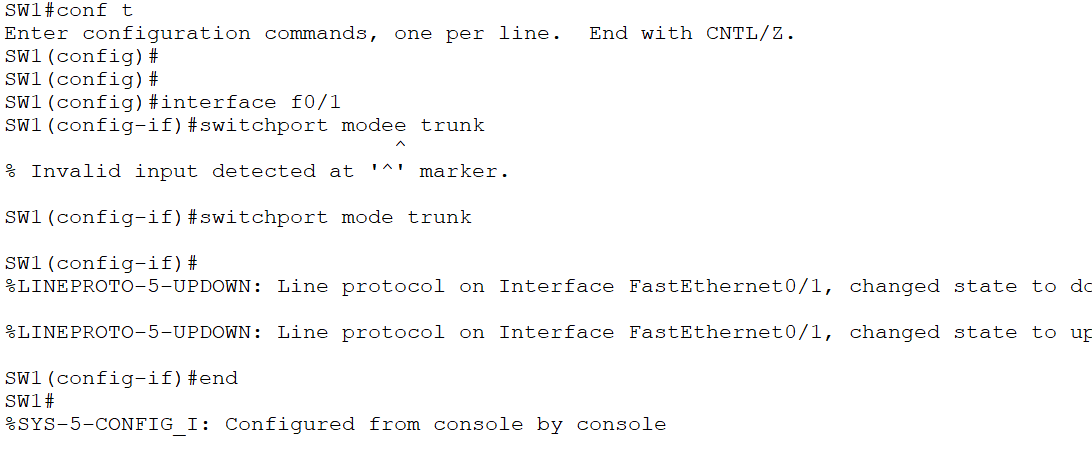

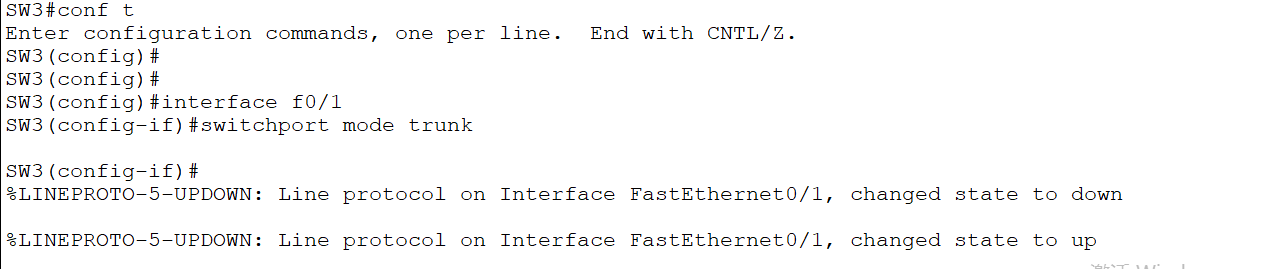

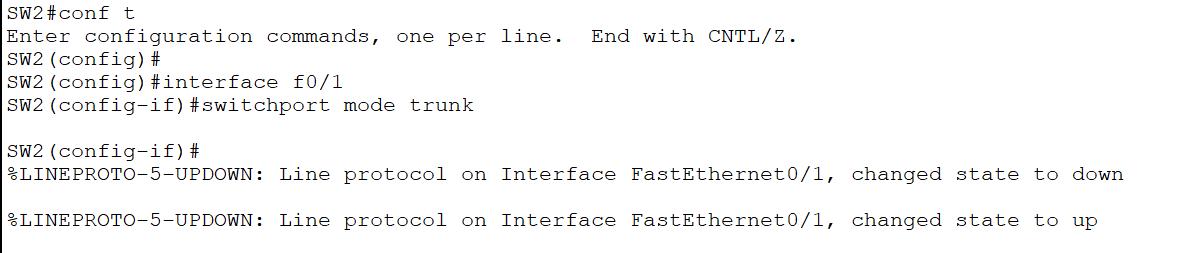

由于外部的主机发出的数据包都是跨交换机的，所以各个交换机之间的链路要配成干道，三层和二层互联的时候配置干道有两种方法，最简单的就是在二层交换机上面去配置，让三层交换机去学习，第二种方法就是在在三层交换机上去配置，但是要先把它的分装协议改成dot.1q。

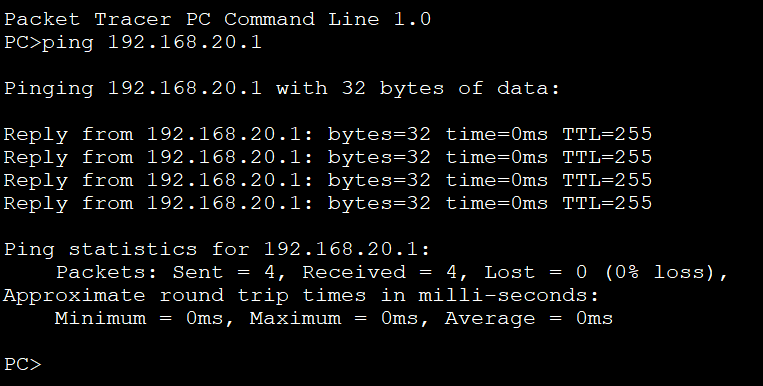

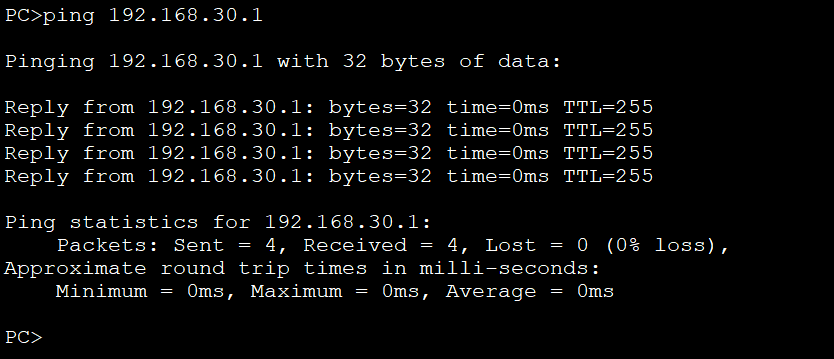

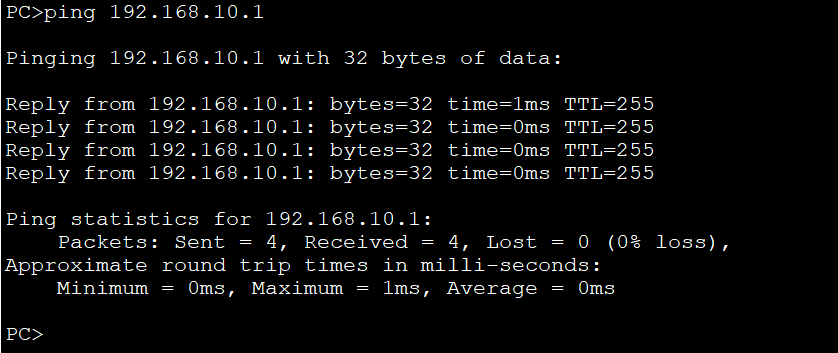

开始配PC的IP地址，测试PC和网管的连通性。

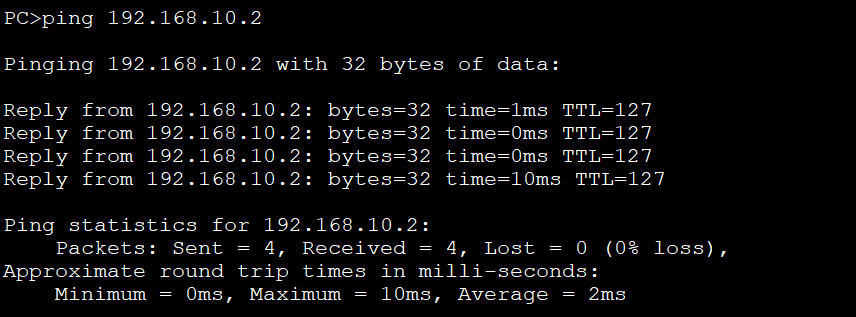

然后在测试业务部、技术部与财务部之间主机的连同性。不再赘述。

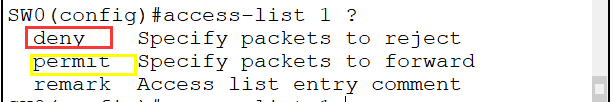

第二步：配置ACL(在三层交换)

2.将创建的IP访问控制列表应用在三层交换的某个端口上面，因为数据包通过接口出入，所以要把这个策略加在某个接口上面。

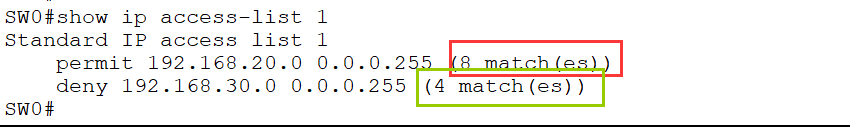

测试

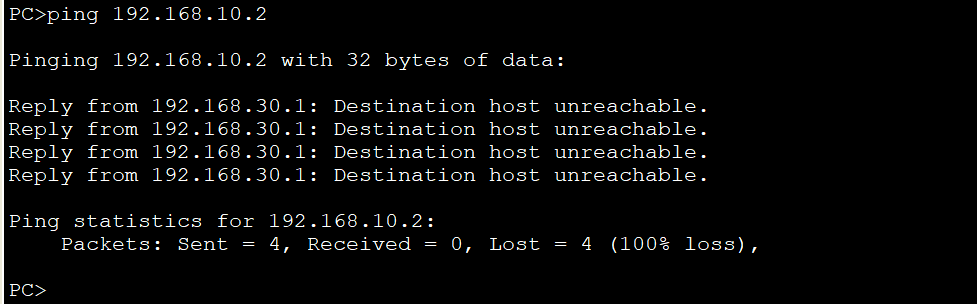

技术部继续可以访问财务部，但是业务部不可以访问财务部
