（6）STM32 USB设备开发-USB键鼠一体设备

andylauren

已于 2025-01-21 18:02:14 修改

阅读量437

点赞数 5

CC 4.0 BY-SA版权

分类专栏： STM32 USB设备开发文章标签： stm32 嵌入式硬件单片机

于 2025-01-21 17:57:40 首次发布

本文链接：https://blog.youkuaiyun.com/andylauren/article/details/145288082

例程：STM32USBdevice: 基于STM32的USB设备例子程序 - Gitee.com

键鼠一体的应用场景如集合器，比如我们在网上购买的键鼠套装，是将2.4G集合到一个USB接收器中，这个USB接收器对于PC来说就是一个键鼠一体设备。或者我们可以自制一个带有鼠标摇杆的键盘等场景。

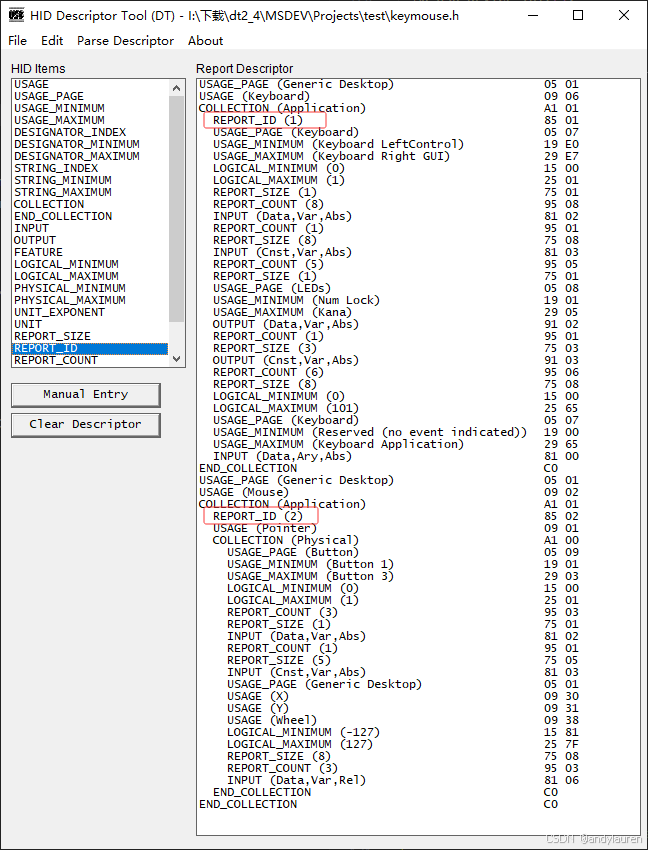

键鼠一体实现方式是在报告描述符中描述两个设备，即键盘设备和鼠标设备，报告描述就是将键盘描述和鼠标描述何为一个，那么PC如何区分这两个报告呢？通过REPORT_ID来区分，下面展示一下使用DT工具生成的报告描述符。

其中键盘REPORT_ID为1，鼠标REPORT_ID为2.在软件发送消息时，使用 REPORT_ID 作为报告的第一个字节，可以让主机准确区分不同类型的报告。也就是我们需要在额外的报告消息中添加第一个字节为REPORT_ID即可。

我们在keyboard代码的基础上进行修改。

前置操作步骤可以看我上一篇关于keyboard的教程，这篇我们之列出差异。

首先我们需要将上面的报告描述符添加到代码Middlewares\ST\STM32_USB_Device_Library\Class\HID\Src\usbd_hid.c中，

__ALIGN_BEGIN static uint8_t HID_KEYMOUSE_ReportDesc[HID_KEYMOUSE_REPORT_DESC_SIZE]  __ALIGN_END = {
    0x05, 0x01,                    // USAGE_PAGE (Generic Desktop)
    0x09, 0x06,                    // USAGE (Keyboard)
    0xa1, 0x01,                    // COLLECTION (Application)
    0x85, 0x01,                    //   REPORT_ID (1)
    0x05, 0x07,                    //   USAGE_PAGE (Keyboard)
    0x19, 0xe0,                    //   USAGE_MINIMUM (Keyboard LeftControl)
    0x29, 0xe7,                    //   USAGE_MAXIMUM (Keyboard Right GUI)
    0x15, 0x00,
