RE辐射发射整改思路

原创 于 2025-10-28 11:53:34 发布 · 832 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pcb工艺

以下是亲测有效的RE整改措施

磁环滤波

电源线绕磁环2-3圈
HDMI线绕磁环
SDI线绕磁环
DVI线绕磁环
摄像头连接线绕磁环

铜箔曾增强屏蔽和接地

FPC排线包裹铜皮并就近接地
晶振上方贴铜箔并就近刮铜皮接地

电路板优化

信号地与PGND之间，并联放置100nF 2KV、10nF 2KV、1nF 2KV电容、1Mohm 250mW电阻
所有电源增加磁珠
所有电源增加大小电容100pF 1nF 100nF 1uF 10uF

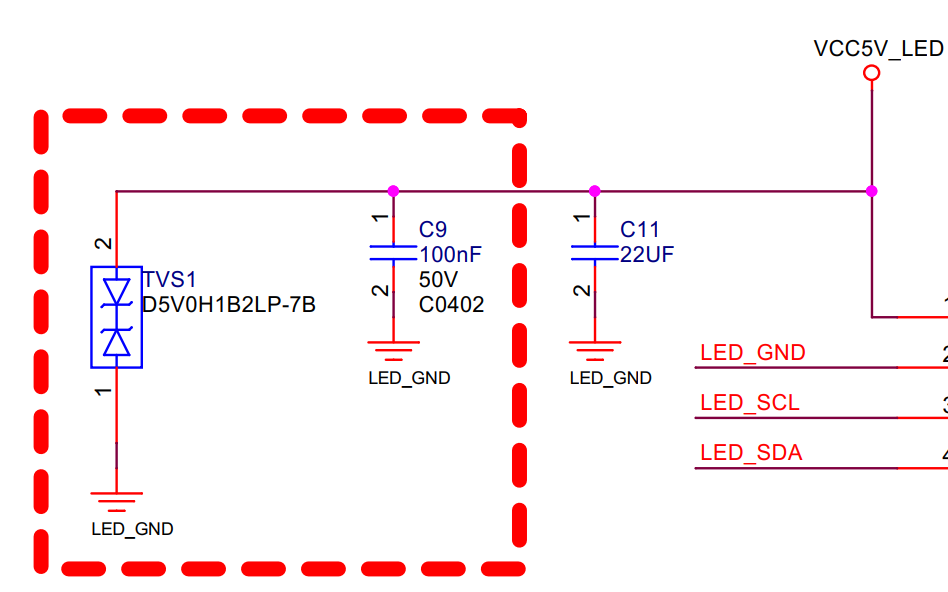

所有电源增加TVS D5V0H1B2LP-7B
在这里插入图片描述
在这里插入图片描述
CLOCK线增加100ohm电阻
在这里插入图片描述

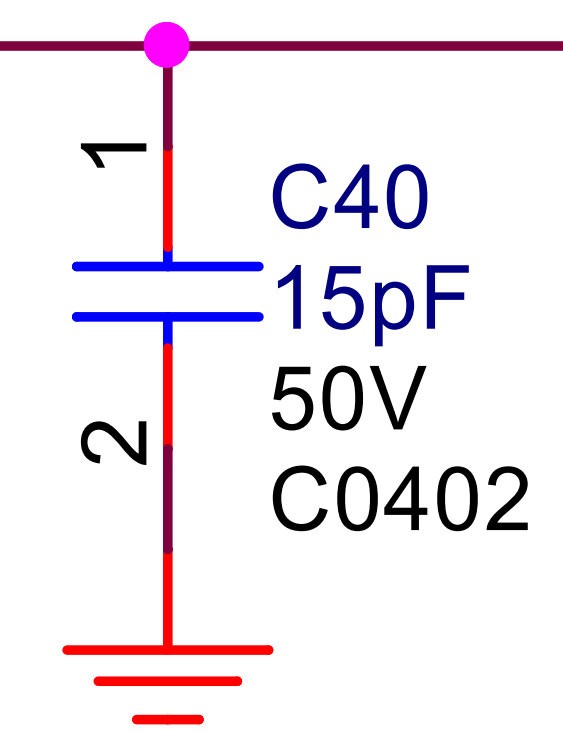

CLOCK时钟线加15PF 0402电容对地
在这里插入图片描述

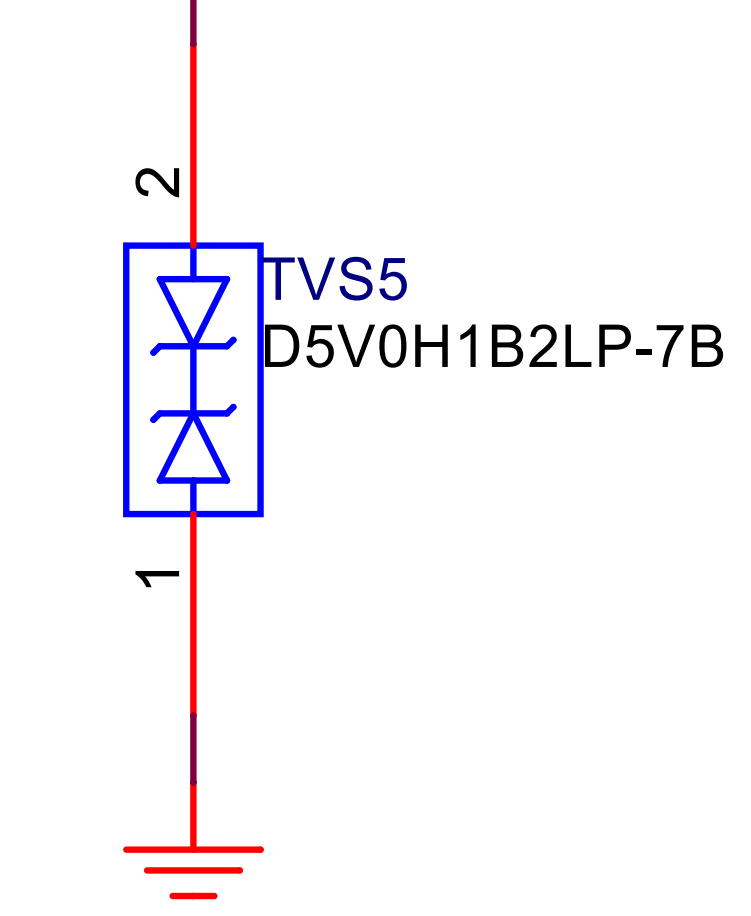

CLOCK时钟线增加TVS D5V0H1B2LP-7B
在这里插入图片描述

输出MIPI差分信号加共模电感ACM2012-121-2P-T002
在这里插入图片描述

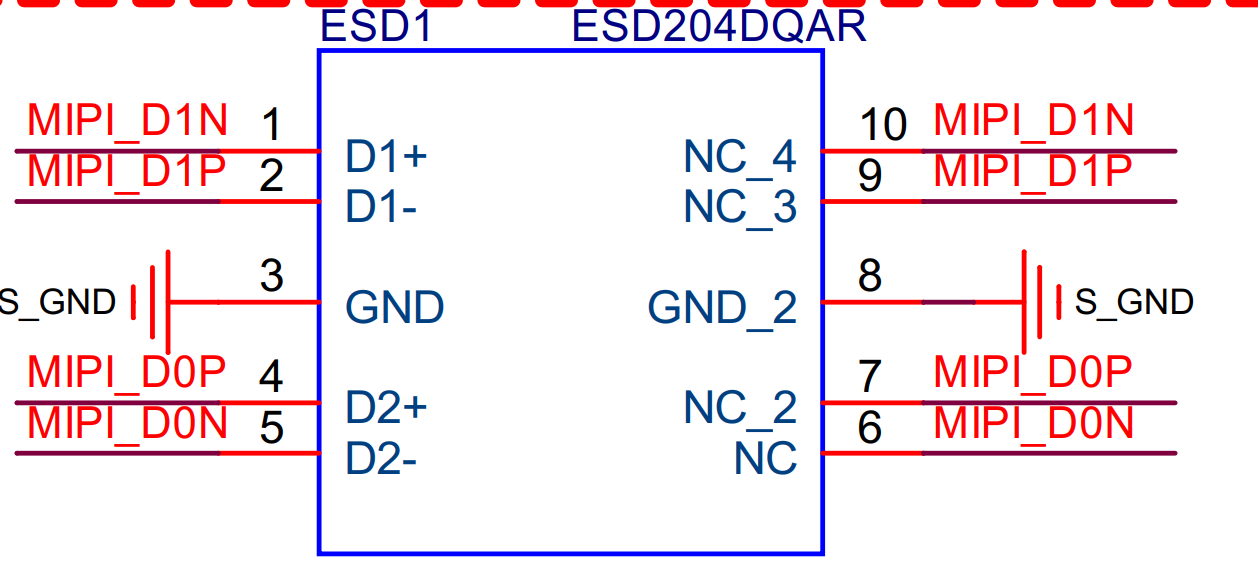

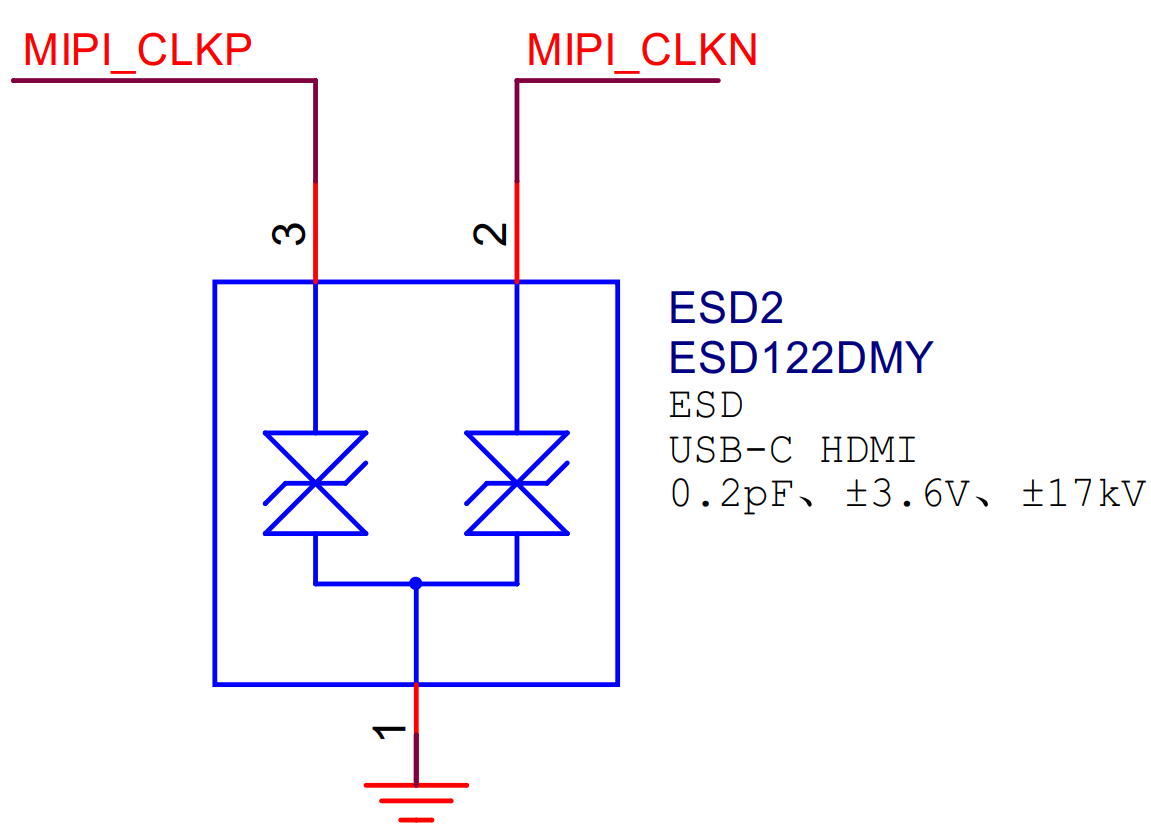

MIPI线路增加ESD ESD204DQAR
在这里插入图片描述
