IC61采用蒙特卡洛(Monte Carlo)进行后仿

1、首先新建一个库post_simulation，关联到相应工艺库。

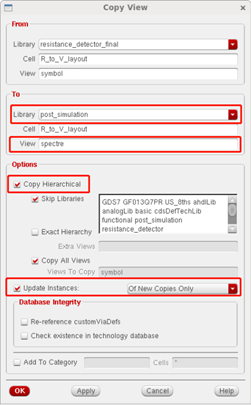

2、仿真原理图可能包括好几个模块，可以将要进行后仿的一个或者几个模块原理图的symbol复制到新建库变为spectre，设置如下：

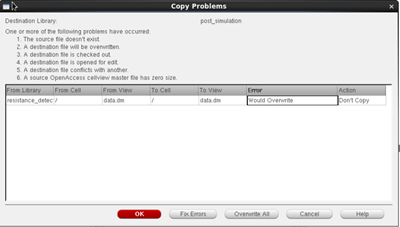

出现如下界面，直接OK即可。

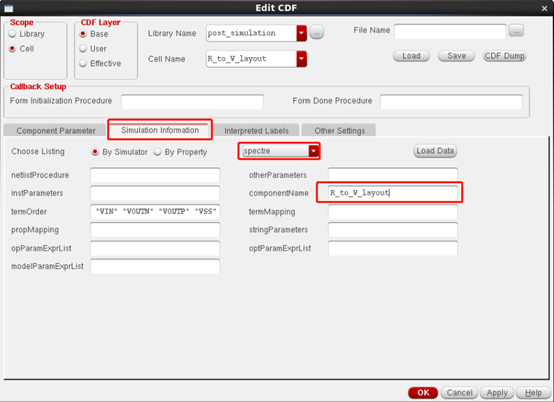

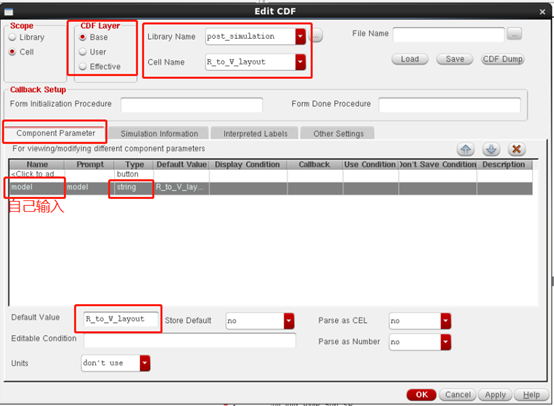

3、在virtuoso界面，点tool→CDF→Edit，设置如下：



4、将原库进行仿真的symbol替换成新库里的spectre

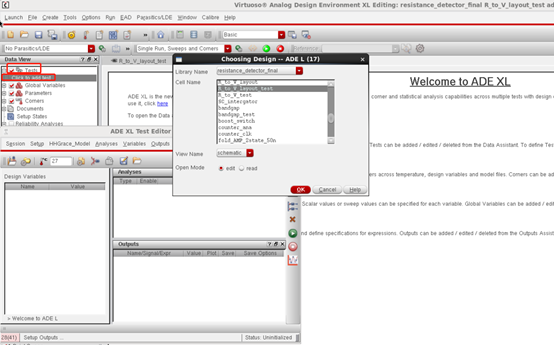

5、打开ADE XL进行蒙特卡洛仿真设置，设置好仿真器与前仿相同的基本设置后。

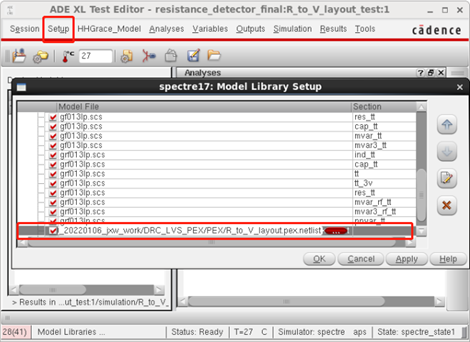

6、添加新库，点击Setup→添加一个新库，这个库就是后仿的文件.pex.netlist，同时将该文件中的端口顺序按照input.scs中的端口顺序进行修改。

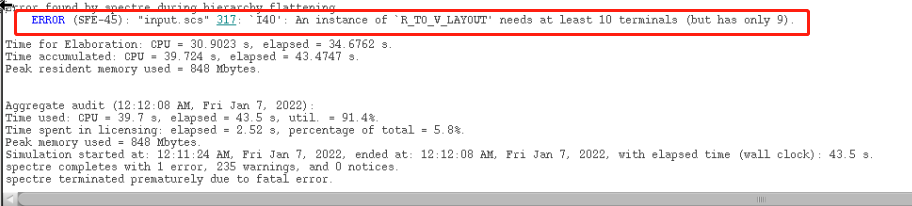

7、如果出现以下错误，点击317，将出现的界面最大化，查看最上方的路径，找到该路径下的input.scs，该路径可能有隐藏文件夹，ctrl+h就可以显示隐藏文件夹，再ctrl+h就可以再次隐藏，打开路径下的input.scs，对照前仿的input.scs按顺序添加缺少的端口，然后重新进行仿真就OK了。
