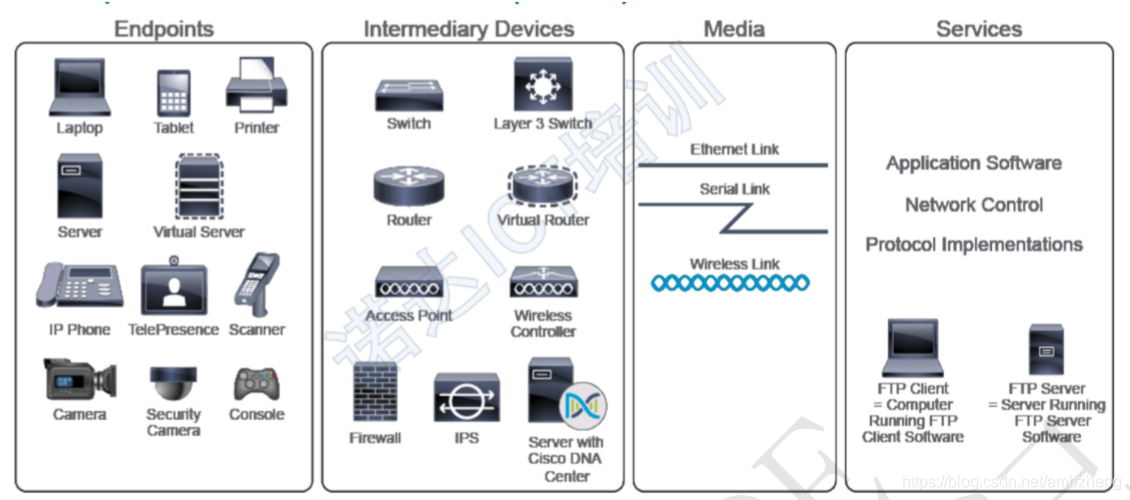

网络设备
终端：最终用户设备
中间设备：连接终端设备和互联网的设备
介质：连接网络设备的媒介
网络特征
可用性：网络实际可用时间/总时间 * 100%
PS：一般企业衡量稳定性都会计算一年里down的时间/一年时间
可靠性：总时间/网络down次数
PS：得到一个时间单位如1h，我们认为每1h机器就会出现故障
QoS：服务质量，控制访问网络资源的时间和方式
网速：带宽和延迟共同决定
数据在一个来回传输所用时间是延迟，带宽越大，延迟越小
抖动原因：先发的数据包后到，解决方案减少延迟，结果就是有杂音
丢包是正常现象，评判标准看丢包率，常规丢包发生于CPU 繁忙，缓存已满，链路丢包
半双工：同一时刻数据只能接收或发送
全双工：同一时刻数据既可以接收也可以发送
冲突域：同一时刻只能接收或发送报文，交换机的每个接口是一个冲突域，所有hub接口是一个冲突域
广播域：路由器的每个接口是一个广播域，路由器收到广播报文后不会继续转发
交换机泛洪条件：1、收到本地广播ffffffff 2、收到未知单播帧
OSI七层模型
OSI是由OSI（国际标准化组织）定义的
| 应用层 |
|---|
| 表示层 |
| 会话层 |
| 传输层 |
| 网络层 |
| 数据链路层 |
| 物理层 |
1层物理层
设备直间的物理连接，主要包括双绞线、光纤（FDDI）、无线
双绞线：两根线绞在一起垂直角度将干扰降到最低，造价便宜，可支持的带宽在100M-40G,传播范围100m，双绞线的8个接口1、2负责发送，3、6负责接收
光纤：分为单模光纤（一束光，价格贵）、多模光纤（多束光，价格低）
直通线：一根线连接设备两端8个接口排序相同（同设备，PC和路由器相当于同设备连接）
交叉线：一根线连接设备两端8个接口排序不同，若相同1、2口同时发送数据会造成冲突（不同设备）
2层数据链路层（14byte）
数据链路层读取整个帧并加上FCS（帧校验序列），主要是接收方校验数据是否正确
mac地址的第8位如果是0代表单播，如果是1代表组播

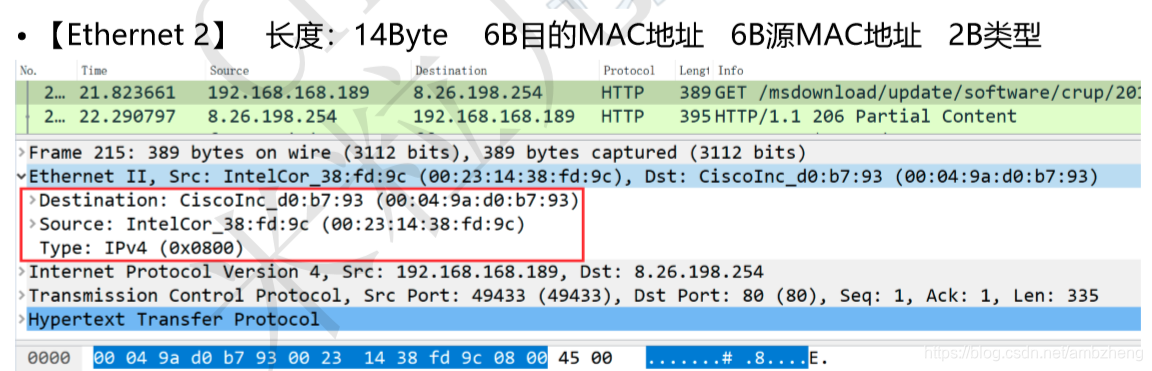

| 源mac | 目的mac | type |
|---|---|---|
| 6byte | 6byte | 2byte |
- 以太网2（多用于终端与中间设备连接）
- 802.3（多用于中间设备之间互联）
| LLC | SNAP | DNAP | Control |
|---|---|---|---|
| MAC | 源mac(4byte) | 目的mac（4byte） | 长度（2byte） |
LLC层决定上层协议，类似以太网2中的type字段
- tag标签（32bit）
①. （16bit）协议
②. （12bit）vlan-id
③. （3bit）优先级
④. （1bit）令牌环
3层网络层（20byte）
| 源ip | 目的ip | 协议 |
|---|---|---|
| 4byte | 4byte | 1byte |
①. （4bit）version：区别ipv4和ipv6
②. （4bit）报头长度：仅ip报头长度（20byte）
③. （8bit）QOS：标记流量类型，限制网速
④. （16bit）总长度：ip头+传输层头+应用层头+数据
⑤. （16bit）标识：给同一个分片的包标记（每个接口发送一个包不超过1500byte）
⑥. （3bit）标志flag：只有0和1，1代表后续还有报文，0代表后续没有报文
⑦. （13bit）偏移量：切割的起始偏移量（0，1400，2800）
⑧. （8bit）TTL：防止数据形成环路消耗网络资源，最大255
⑨. （8bit）协议：上层协议
⑩. （16bit）校验和：校验ip头部是否正确
11. （32bit）源IP地址
12. （32bit）目的IP地址
13. （0/32bit）option：可选
- type类型
0x0800：IP
0x0806：ARP
0x8100：tag
0x08dd：IPv6
0x8847: mpls
4层传输层（20byte）
情景分析：当我们想在电脑上同时听歌和看小说时，底层tcp启动2个会话实现
特点： 可以对数据进行分段和重组（当发送端的带宽是100M，可接收端的带宽10M），传输服务可以是可靠的，也可以是不可靠的
| 源端口 | 目的端口 |
|---|---|
| 2byte | 2byte |
①. （16bit）源端口
②. （16bit）目的端口
③. （32bit）序列号
④. （32bit）确认号
⑤. （16bit）校验和
⑥. （16bit）窗口大小
⑦. （16bit）紧急指针

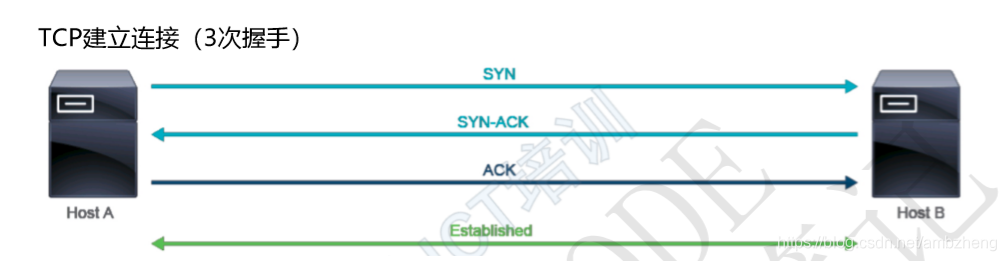

①SYN：seq=0(d3.48.ab.c4)，ack=空，Flag=SYN
②SYN+ACK：seq=0(9a.c0.f2.79)，ack=1（d3.48.ab.c4），Flag=SYN+ACK（本质是ACK包确认收到发起方的SYN + 接收方确认发起方的接收能力SYN）
③ACK：seq=1(d3.48.ab.c4)，ack=1(9a.c0.f2.79)，Flag=ACK
3次握手成功后，A开始发送真正数据给B
①A——B：seq=1
②B——A：ack=2（B说我想要seq=2的报文‘）
③A——B：seq=2
如果A里缓存3个seq作为一个包，但是B只有接收2分seq的能力，所以B会给A发报文要求重传seq=3的包，并将自己的窗口大小发给A，说明重传原因
- 4次挥手
①：A先发送FIN报文
②：B收到后回复ACK
③：B发送FIN报文
④：A回复ACK报文
②③分两次的原因是，如果B收到报文后，回复ACK确认后，如果还有后续报文继续发送，再发送FIN
- 协议类型
1：ICMP
6：TCP
17：UDP
88：EIGRP
89：OSPF
5层会话层
保证主机之间长时间交换数据，而不是底层连接问题，可以控制数据的传输方向
6层表示层
在发送数据之前将数据转化成接收方可识别的格式，可以实现加密和解密
7层应用层
主要提供与用户交互的应用程序，http协议是面向无连接，不需要确认接收方的接收能力，底层是tcp，已经确保可靠性，所以无需http保证可靠性
PDU（数据传输单位）
①：数据+应用层头+传输层头=段
②：数据+应用层头+传输层头+网络层头=包
③：数据+应用层头+传输层头+网络层头+数据链路层头+FCS=帧

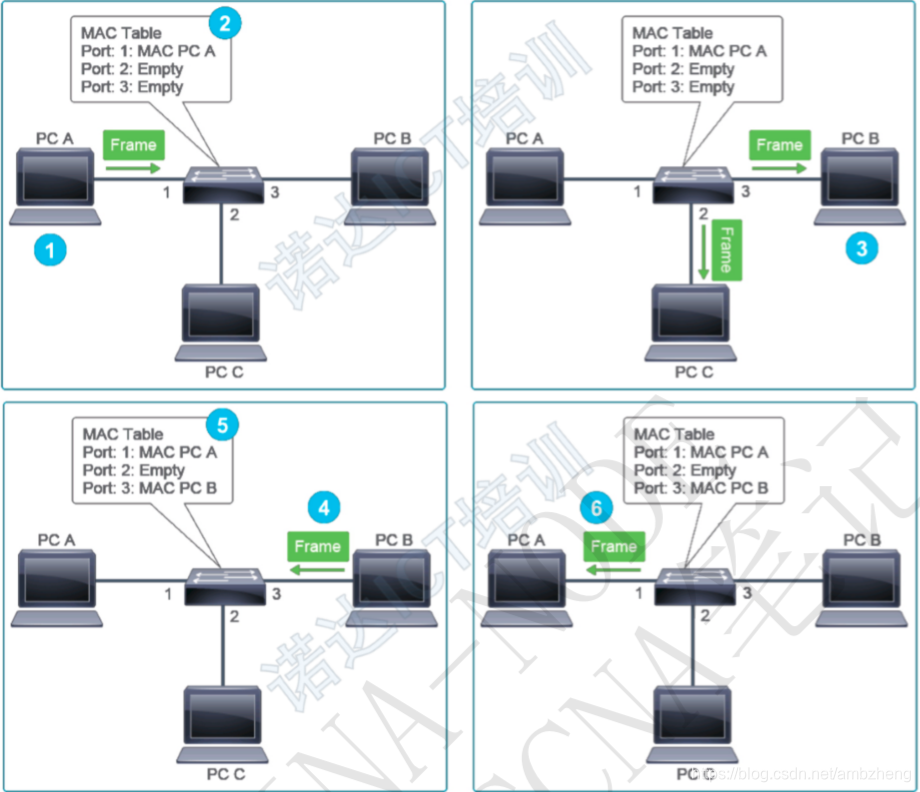

二层转发数据过程
1、A想给B发送数据，交换机先查看源mac是否在mac地址表，不存在将mac和port写入mac地址表，存在的话直接看目的mac是否存在于mac地址表
2、存在，直接单播转发，不存在，发广播泛洪，B和C都会收到泛洪的数据包，C解封装后发现二层mac不是自己，直接丢弃，B解封发现是自己，继续解封到应用层，然后重新封包单播发给A
3、B发给A的数据包经过交换机，同样，交换机看源mac是否在mac地址表，不在加上，在的话直接转发
IP协议
面向连接：先询问接收方是否有接收能力
面向无连接：不关心接收方的接收能力
IP地址组成：网络位+主机位
ABCDE类网络地址
A类：0开头，0-127
B类：10开头，128-191
C类：110开头，192-223
D类：1110开头，224-239，组播地址，不分网络位和主机位
E类：1111开头，240-225，保留做研发
不可用主机
1、0开头的ip，保留使用
2、127开头的ip，环回地址
3、主机位全0的ip，网段
4、主机位全1的ip，定向广播地址
5、32位全1的地址，本地广播，接收所有ip
私有IP
10.0.0.0----10.255.255.255
172.16.0.0----172.31.255.255
192.168.0.0----192.168.255.255
DHCP
①、DHCP Discovery 广播：【源mac：PC mac，目的mac：ffffffff，源ip：0.0.0.0，目的ip：255.255.255.255、udp协议，源port：68，目的port：67】
②、DHCP Offer 单播：【源mac：server的mac，目的mac：PC的mac，源ip：server的ip，目的ip：打算分配给PC的ip，但目前此ip是假的，若收到多个dhcp server的请求，以谁先到就向谁发请求】
③、DHCP request 广播：【源mac：PC mac，目的mac：ffffffff，源ip：0.0.0.0，目的ip：255.255.255.255，报文包含请求的ip/mask，server的ip，目的是让其他也提供dhcp服务但未被采用的server端撤销分配的ip】
④、DHCP ack：server端单播回复
option字段：关机后若还想延用之前的ip，请求server时指定，server查看若未被分出去就将PC指定的传过去
- ICMP报文类型
| type | code | 解析 |
|---|---|---|
| 3 | 0 | 网络不可达 |
| 3 | 1 | 主机不可达 |
| 3 | 2 | 协议不可达 |
| 3 | 3 | 端口不可达 |
| 8 | 0 | request报文 |
| 0 | 0 | icmp reply报文 |
| 11 | 0 | TTL=0 |

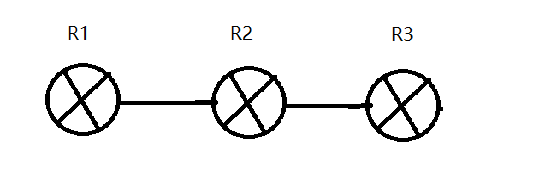

traceroute R1——>R3
①、R1发送TTL=1的udp报文dport无限大目的是让应用层无法匹配后丢包，R2收到报文后TTL=0丢弃
②、R2回复R1的icmp报文type=11，code=0，告知TTL超时
③、R1发送TTL=2的udp报文，到达R3因无法匹配应用层，丢弃
④、R3回复R1的icmp被问type=3，code=3，目的端口不可达
…以此类推
CDP && LLDP
cisco设备之间的发现协议，每60s发一次组播，包含自己接口的信息放入邻居表，180s未收到将其从邻居表删除，只适用于物理接口，需要在接口下开启
show cdp neighbor
# 全局下开启
cdp run
# 接口下配置
cdp transmit
cdp receive
多种报文同步时间
VTP报文每5分钟同步一次
RIP报文每30s更新一次，180s没收到认为失效，240s从路由表删除，组播地址：224.0.0.9
router rip
version 2
no auto-summary
network 10.1.1.0
EIGRP报文hello时间5s，hold时间15s
OSPF报文hello时间10s，hold时间40s
LSA报文每1800s同步一次，2400s未收到标记失效，3600s未收到从路由表删除
通配符的0和1可以不是连续的，但在network协议时需要是连续的
分段和分片
TCP分段：将数据分割成小于mtu的大小
IP分片：未经过TCP分段，如UDP就需要分片，会使IP头部只在一个报文里
Telnet
line vty 0 4
transport input telnet # 只允许telnet登录
password amber # telnet本机时要输入密码
login local
密码配置
# 全局模式,show run可查看配置的密码
(no) enable password amber
# 全局模式,show run查看配置的密码是乱码
(no) enable secret amber
# 对所有配置的密码加密
secure password-encryption
SSH
服务器端配置：
• Ip domain-name ccie
• Username amber password cisco
• Crypto key generate rsa moule 1024
• Line vty 0 4
• Transport input ssh
• Login local
客户端以amber身份登录：do ssh -l amber IP地址
ARP

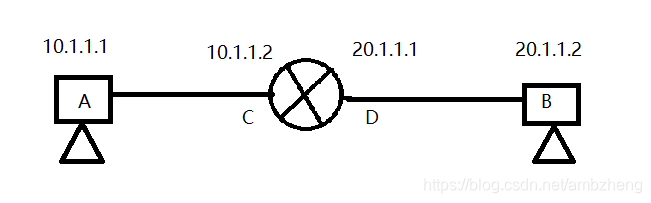

1、A封包：源ip：10.1.1.1，目的ip：20.1.1.2，源mac：A，目的mac：不知道，此时数据层将这个不完整的包缓存，发arp报文
2、ARP报文组成：数据层（源mac：A，目的mac：ffffffff）+ ARP头部（发送者ip：10.1.1.1，发送者mac：A，接收者ip：10.1.1.2（网关ip），接收者mac：全0填充）
3、网关设备收到后将A的ip和mac存到arp表，并单播回复arp包：数据层（源mac：C，目的mac：A）+ arp头（发送者ip：10.1.1.2，发送者mac：C，接收者ip：10.1.1.1，接收者mac：A）
4、A收到C的arp回包后，将C的ip和mac存到arp表
5、show ip arp 查看arp表
代理arp

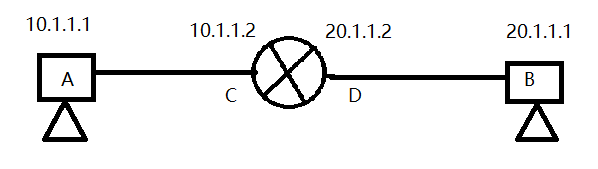

1、前提是没有配置网关，跨网段，cisco的设备默认开启arp功能，若设备未开启代理arp功能无法通信
2、ARP报文组成：数据层（源mac：A，目的mac：ffffffff）+ ARP头部（发送者ip：10.1.1.1，发送者mac：A，接收者ip：20.1.1.2（非网关ip），接收者mac：全0填充）
3、arp报文到路由器接口C后，路由器拆包后发现接收者ip是20.1.1.2，查询路由表发现这个网段可达，则会回复arp报文，数据层（源mac：C，目的mac：ffffffff）+ ARP头部（发送者ip：20.1.1.2（这里是假的），发送者mac：C，接收者ip：10.1.1.1，接收者mac：A）
4、A收到arp回复报文后将ip20.1.1.2和mac C记录在arp表中
免费arp
在C接口敲no shutdown后，会发送arp报文用来探测IP地址是否冲突，数据层（源mac：C，目的mac：ffffffff）+ ARP头部（发送者ip：10.1.1.2，发送者mac：C，接收者ip：10.1.1.2，接收者mac：全0填充）
路由
C：本地直连网段
S：手工创建的静态路由
L：具体的直连IP
O [110/2] 10.0.0.0/8 00：02：23
协议 [管理距离/度量值] 网段 在路由表存在时间
distance：管理距离，路由器对路由来源的信任程度，不同协议下有效，小的优先
metric：度量值，同一种协议下有效，小的优先
distance=0 ：直连
distance=1：静态
distance=90：EIGRP
distance=110：OSPF
distance=120：RIP
路由协议
1、距离矢量：直接将路由通告出去
2、链路状态：每个路由器内有所有路由器的所在位置
3、无类：携带子网掩码
4、有类：不携带子网掩码
静态路由
ip route 10.1.0.0 255.255.0.0 下一跳地址（不是本路由器接口ip地址）
交换机收到数据后首先是拆包
不知道目的mac时，ARP泛红，只有目的pc会单播回复
知道目的mac时，直接转发到目的mac
交换机收到广播数据帧：泛红
收到冲突碎片：丢弃
从一个接口收到数据，又要从该接口发送出去（switch认为该接口接了hub）
路由器接口mac地址的作用
A发的报文：源ip：10.1.1.1，目的ip：20.1.1.1，源mac：A，目的mac：C
C收到报文拆开后发现目的mac不是自己，直接丢弃，只有发现mac地址是自己后，继续向上拆网络层发现ip不是自己，去查路由表，根据下一跳接口，继续封包后发的报文，源ip:10.1.1.1,目的ip：20.1.1.1，源mac：D，目的mac：B
交换机基础
路由器相当于终端，所以交换机与路由器相连的线只能配成access
将2层交换机变成3层交换机，全局ip routing开启路由
在接口下，no switchport，可以配置IP地址
switchport变回2层
开机配置
查看当前系统内存中所有配置命令：show running-config
开机自动加载：copy running-config startup-config下次再启动时会保存上次
删除上次配置：erase startup-config
保存删除操作：write erase
查看版本号：show version
svi接口是3层交换机上虚拟接口，作用类似网关
刚创建完svi接口，不管no shut都是down状态，只有switch收到vlan数据（将某个直连物理接口配置成该vlan），svi接口会自动打开
全局模式：default int s1/0：清空所有在接口s1/0下操作
修改hello时间
ospf修改hello时间：（进程下）ip ospf hello-interval 10
eigrp修改hello时间：（进程下）ip hello-interval eigrp 100 5
指定接口配置
telnet 12.1.1.2 /source-interface loopback 0
Ping 12.1.1.1 source 1.1.1.1
易混淆知识点
本地广播（FF-FF-FF-FF）：不能穿过路由器
定向广播：指定去往某个网段，路由器上关闭
NAT配置
R1(config)#ip access-list standard name permit 10.1.1.0 0.0.0.255（先筛选出允许通过的网段）
R1(config)#ip nat inside source list name int e0/1 overload(对外接口)
查看nat匹配 ：show ip nat translation
配置console密码
第一次使用路由 交换机的时候，没有初始密码，不能远程登陆，只能采取本地配置，即用console口 通过串口线和计算机连接，来配置，完成远程密码设置后，就可以远程登陆了，另外，忘记密码后，也要借助console口 来重置密码的。
# 一台路由器只有一个console接口（管理接口)，需要console线接入管理接口配置设备信息
line console 0
password amber
login
手动删除自动学习到mac
sw#clear mac address-table dynamic vlan 1
显示接口状态，有没有被错误down
sw#show interfaces status
黏贴接口mac，别人无法访问
sw(config)#int e0/2
sw(config-if)#switchport port-security mac-address sticky
sw(config-if)#switchport port-security mac-address FFFFFFF(手工)
常用命令
- 查看mac地址：show run | s Include Ha（mac地址）/ID
- 查看接口带宽：ethern（10） loop（1）serial（64）
Ping 127.0.0.1出问题，网卡坏了
RIP
组播地址：224.0.0.9
组播的方式每30s发送自己的response路由条目，只有开启了rip协议的接口才会受到response，当新接入一台路由器，该路由器发送request报文，其他路由器不用等30s直接回复response，已有路由器只有在重启的时候会发送request，同理其他路由器不用等30s直接回复response
每个配置了rip协议的路由器内所有路由条目都是相同的，当路由器某个接口故障，该路由器自动将该路由条目从路由表删除，但要等30s后才通告出去，可能会形成环路
network宣告
路由器network 10.0.0.0/8 后路由器会将所有包含在这个网段内的接口组播通告出去
关闭自动汇总（no auto）后，路由表内会显示明细路由
防止环路方式
1、触发更新：只有当拓扑结构发生改变时才会触发路由器更新路由条目
2、水平分割：从一个接口收到的通告路由，不会再从该口通告出去
3、最大跳数：最大15
4、毒性反转：当某个接口出现故障时，该路由器会从其他接口通告metric=16，同理其他路由器收到通告后继续向外通告，最终全网可知故障接口不可达
