芯片手册解读（四）— 电感

最新推荐文章于 2025-04-05 21:49:18 发布
原创 最新推荐文章于 2025-04-05 21:49:18 发布 · 370 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

  本文以村田的表贴电感LQM21PN1R0MGE#为例，介绍电感手册中包含的信息；

1，器件编号

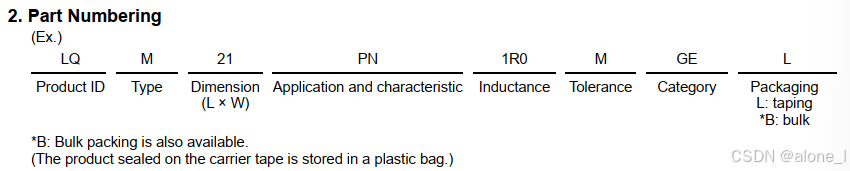

  编号中包含类型、尺寸、感值和精度等信息；

在这里插入图片描述

2，额定工作值

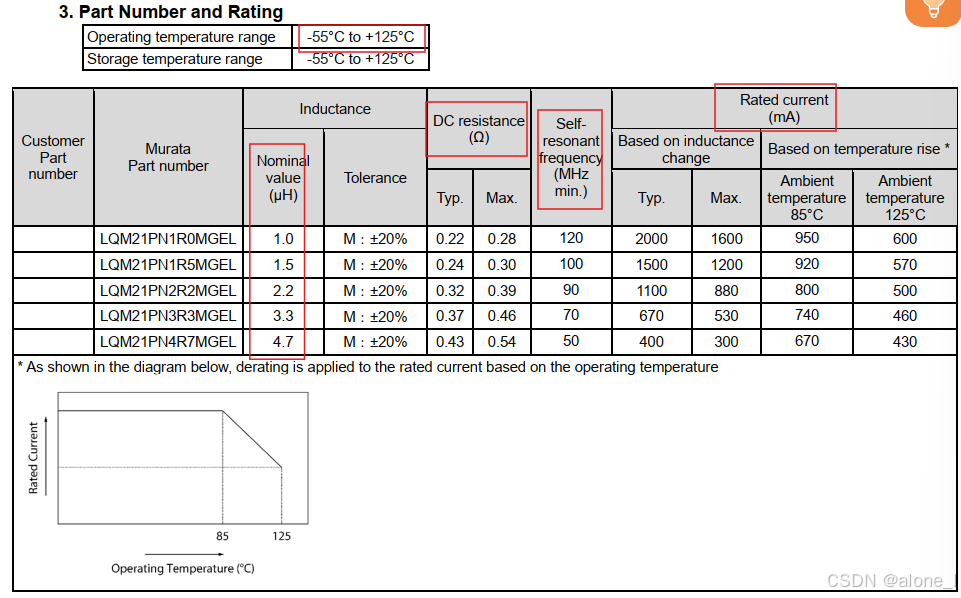

  需要关注的是器件的工作温度范围、感值、直流阻抗（大电流下需要考虑这部分的压降）、额定电流；手册中有一个温度和额定电流的降额曲线，当工作温度大于85℃之后，额定电流会随温度增加而降低；

在这里插入图片描述

3，测试环境

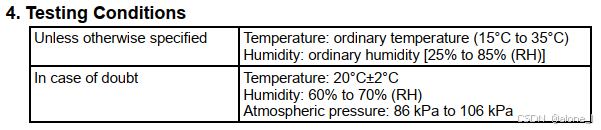

  主要是说明各参数测试时的温度、湿度还要气压情况；

在这里插入图片描述

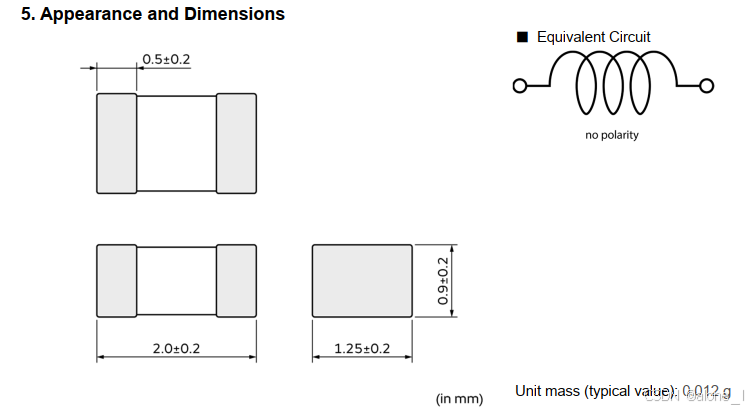

4，外观和尺寸

在这里插入图片描述

5，电气参数

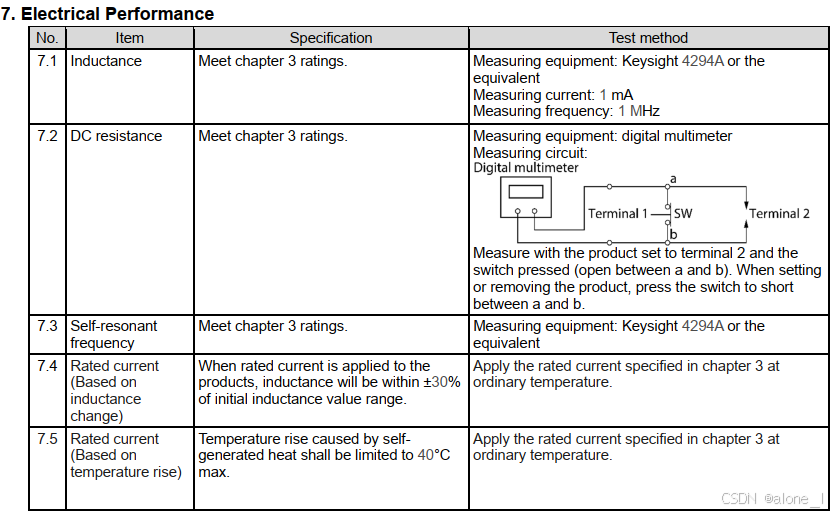

  主要列出了感值、直流阻抗、自谐振频率、饱和和温升电流的满足条件和测试方法；

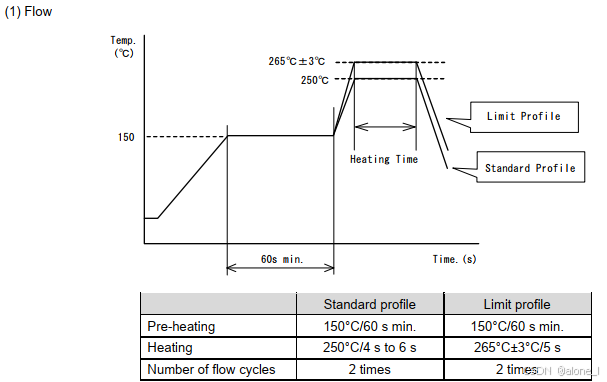

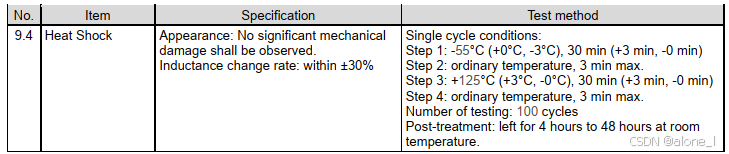

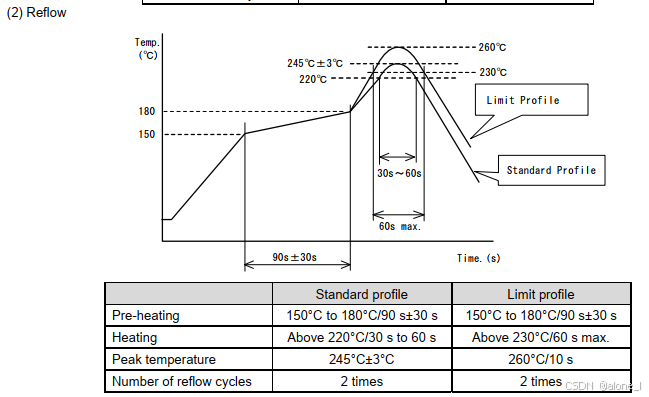

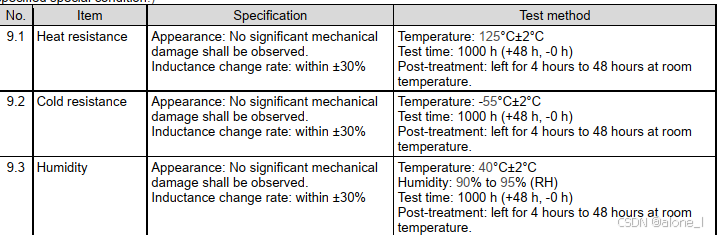

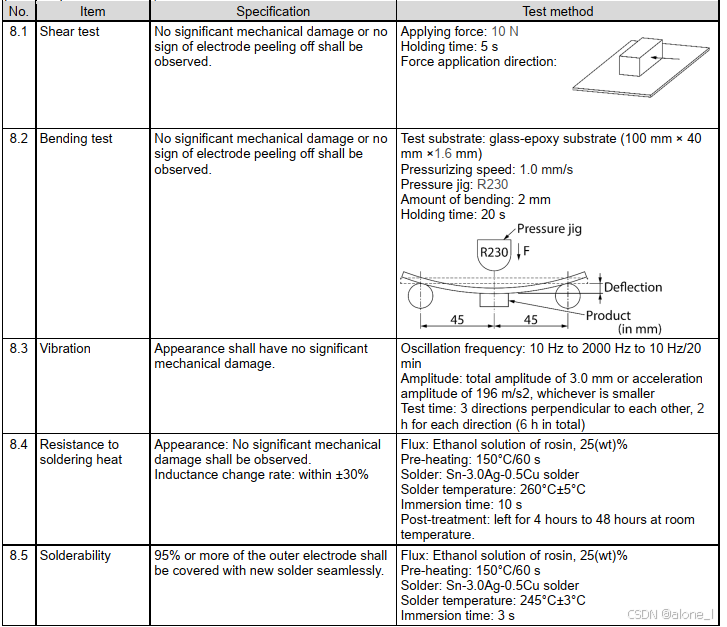

在这里插入图片描述
