芯片手册解读(三)— 电容

  本文将对电容的数据手册进行解读,陶瓷电容以村田GRM0115C1C1R0WE11-01A为例;电解电容以村田的JECPY1-9012H-01(ECAS)_WEB为例;

1,基础内容

1.1 编号说明

  编号体现了器件的尺寸、温度特性、额定电压等特性;

在这里插入图片描述
1.2 尺寸信息

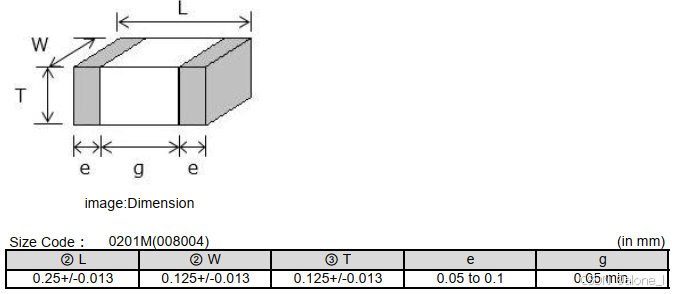

  主要是说明了器件的尺寸信息;
在这里插入图片描述

1.3 额定值

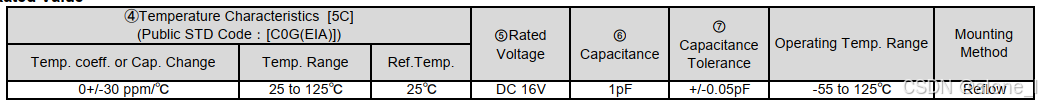

  列出了电容的温度系数、使用温度范围、额定电压等,在使用中要在此范围内并预留一定的裕量。

在这里插入图片描述

2,特性和测试环境以及满足测试的结果

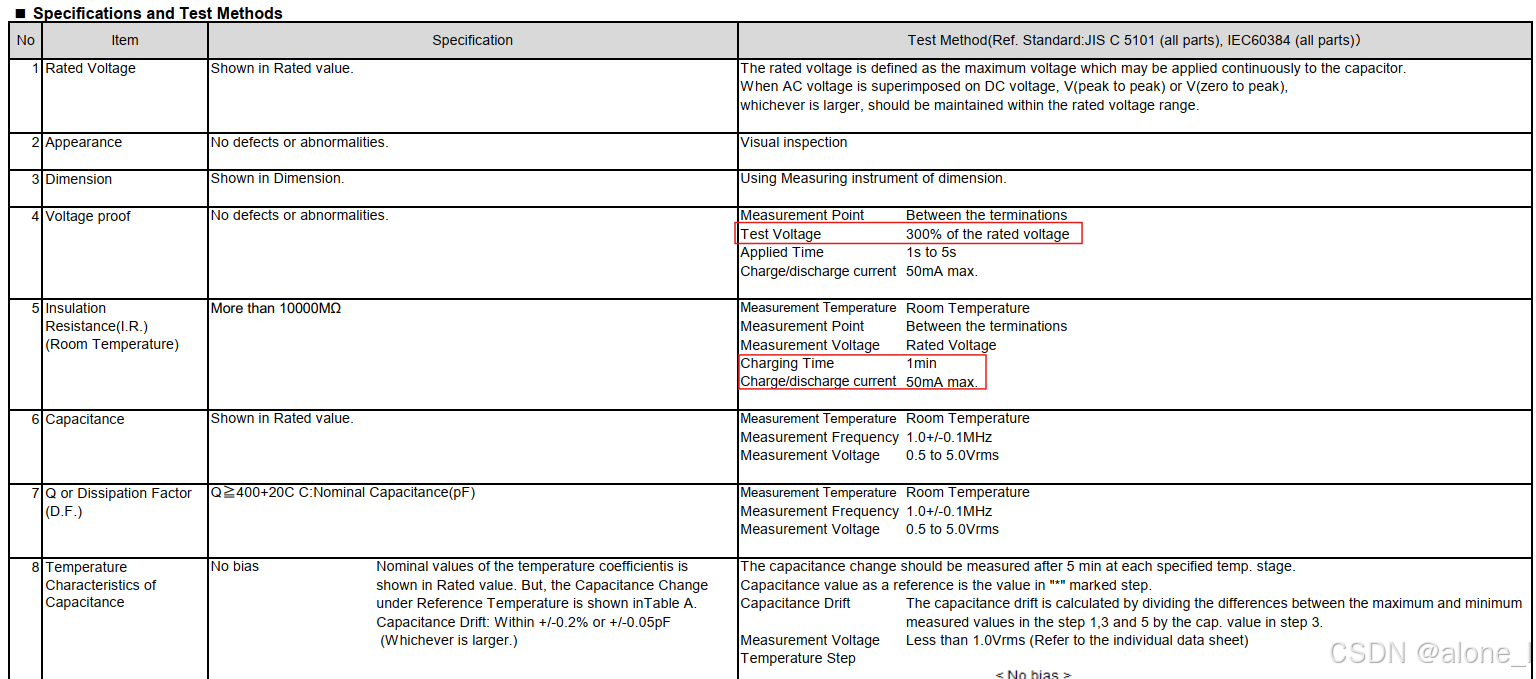

  测试项较多,尽截取部分内容;主要包含的测试项如下:额定电压、外观、尺寸、耐电压、室温下的绝缘电阻、容值、Q值和耗散因子、温度特性、端子粘结强度(表示端子和电容本体之间的连接强度)等。

在这里插入图片描述

3,额定信息

3.1 温度相关特性

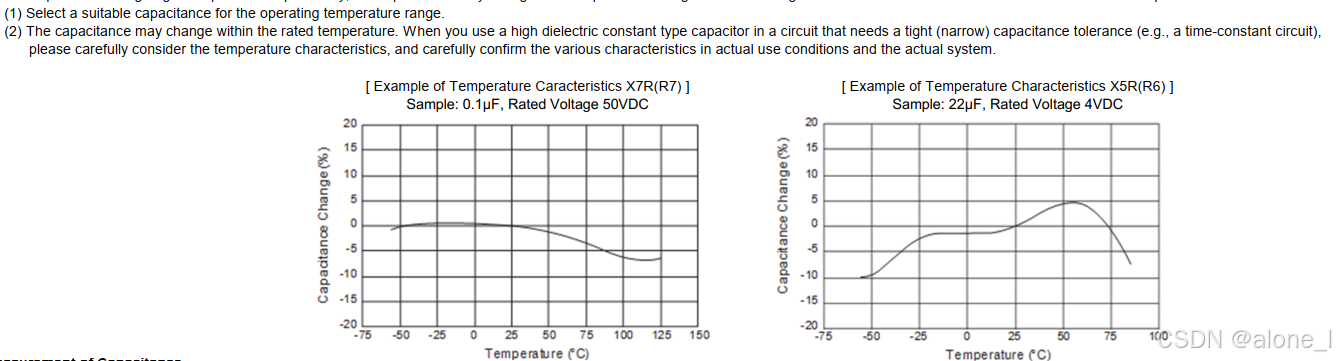

  受温度影响较大的电容器,电容值会随温度变化而变化,在实际使用中需要选取合适的电容器;要在温度范围内选择合适的电容器,尤其是对于电容精度要求较高的应用,下面是两种不同电容在温度变化时电容容值的变化。

在这里插入图片描述

3.2 电容测量

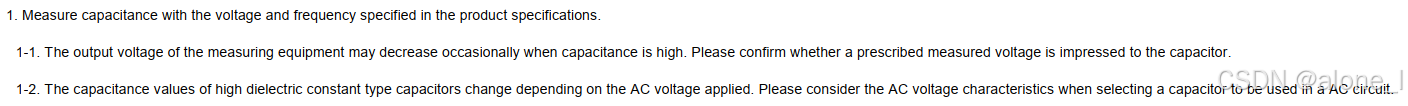

  测量电容值时要在额定的频率和电压下测量;高介电常数的电容在交流应用中要考虑交流电压特性;

在这里插入图片描述

3.3 应用电压

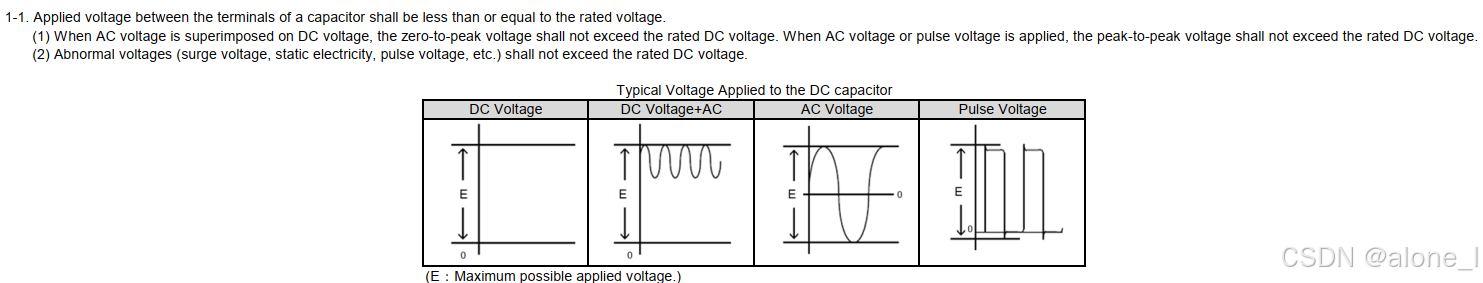

  无论是交流还是直流应用中电容两端的电压都不能超过额定电压;施加过高的电压可能会导致电容击穿短路;

在这里插入图片描述

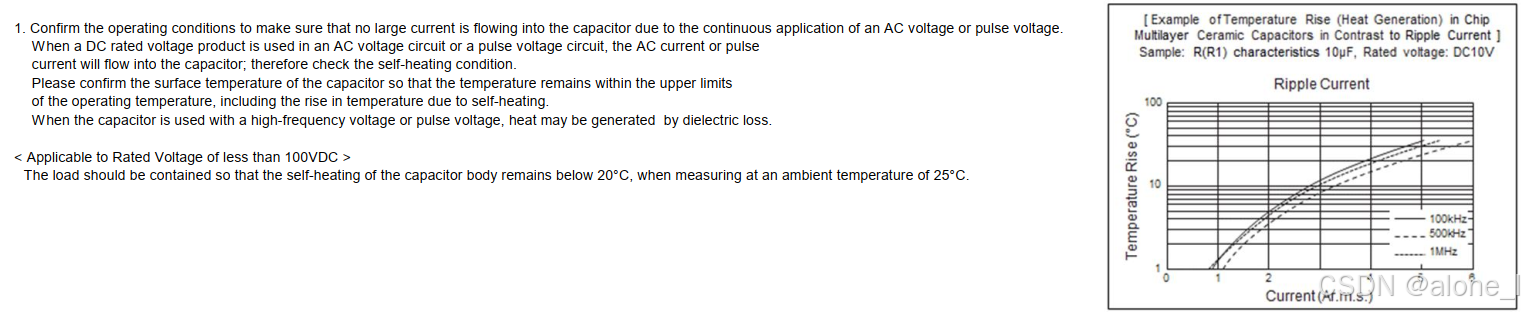

3.4 外加电压类型和自身温升

在这里插入图片描述

3.5 直流和交流电压特性

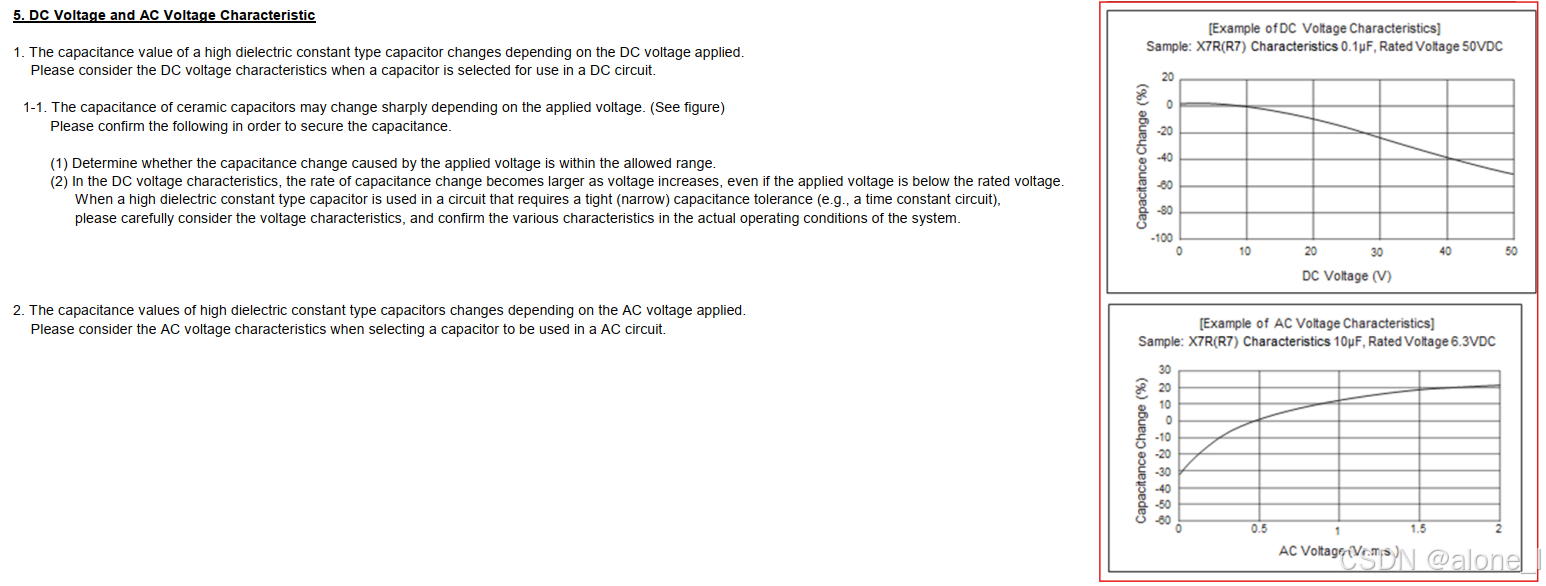

  在电容两端外加直流或交流电压时,电容值会发生变化,即使外加电压小于额定电压;

在这里插入图片描述

3.6 寿命特性

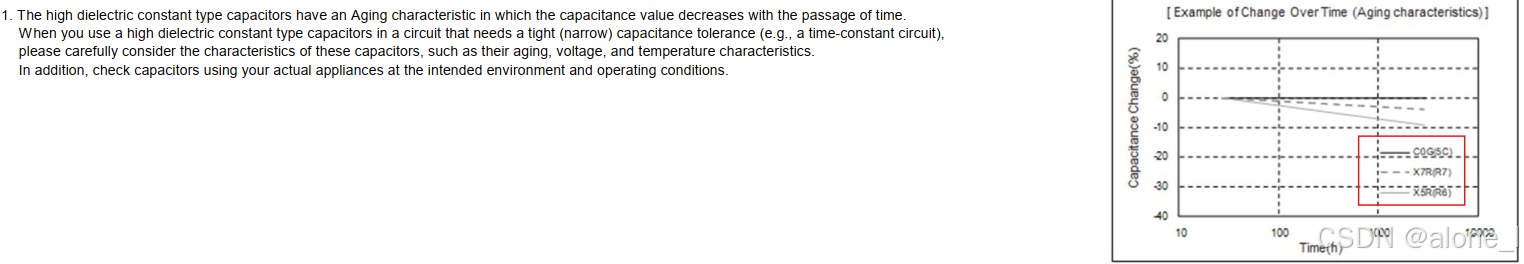

  电容的容值会随时间而发生变化,不同电介质的变化情况存在区别;

在这里插入图片描述

4,其他

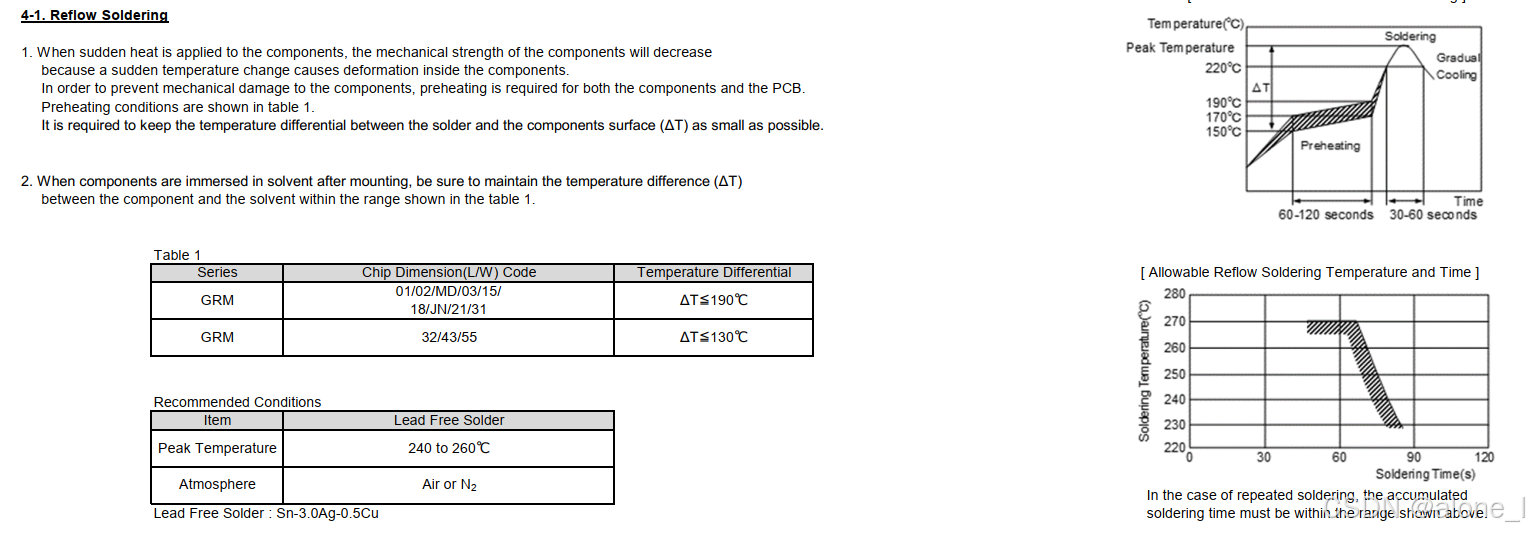

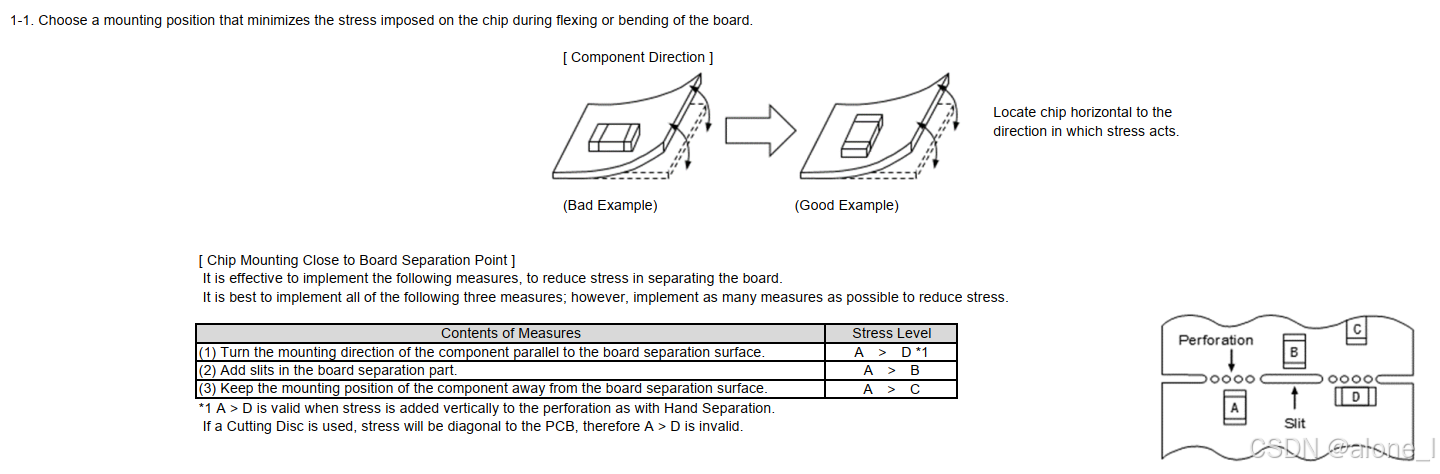

  手册中还包含机械应力失效以及焊接温度曲线的信息,有兴趣的可以找个手册阅读;

在这里插入图片描述
在这里插入图片描述

5,电解电容

5.1 基本信息

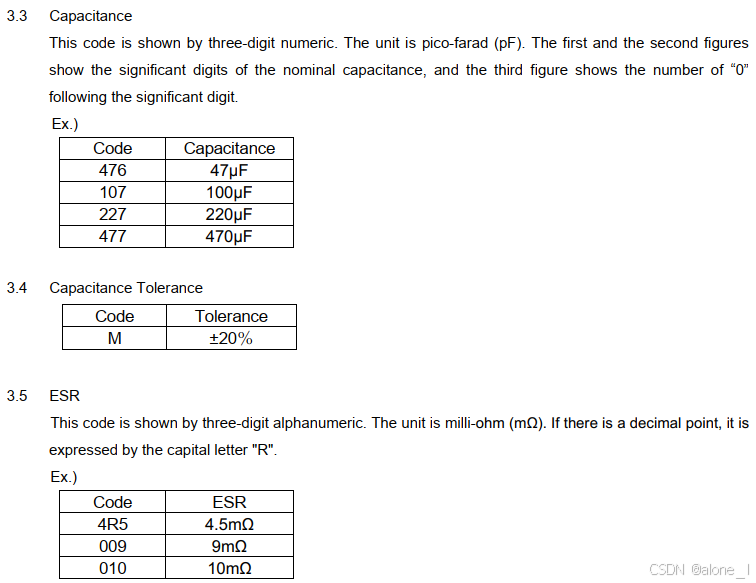

  和陶瓷电容一样手册中先是给出电容的系列号中个参数的含义、尺寸信息还要额定电压信息;然后是常用容值、精度和ESR信息,这些在选用电解电容时都要额外考虑;

在这里插入图片描述

5.2 各型号的详细参数

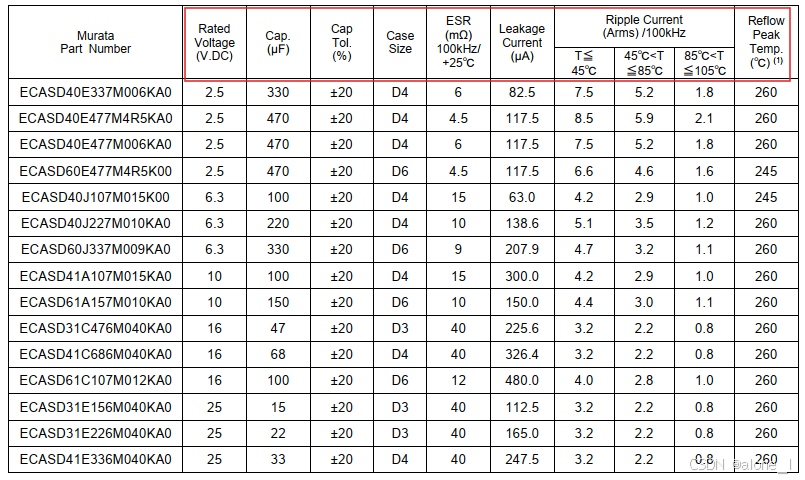

在这里插入图片描述

5.3 特性

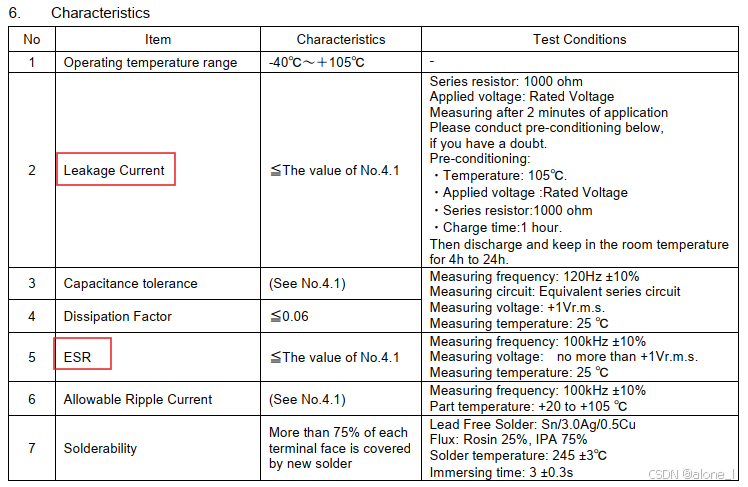

  图中为部分项目,更多可参考手册;使用中要主要漏电流和ESR是否能满足应用要求;

在这里插入图片描述
