电路分析-1

PS：设计电路皆为集总参数电路（很重要）

1、电路的基本概念和定律

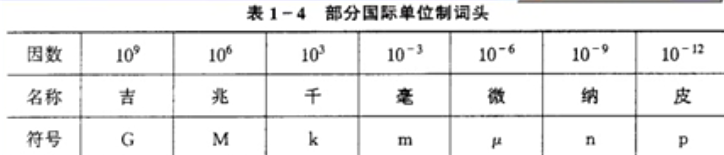

1-1、参考方向

人 为设置一个参考方向为电流/电压的方向，如果实际电流/电压的方向相同则取正值，反之取负值。

如果电压和电流的实际方向相同，称为关联参考方向。在数值计算中，关联方向加正号，反之加负号。

1-2、功率

W(ab) = －W(ba) = Va - Vb

ab的功率为电位a与电位b的差。

W(ab) > 0，a到b的过程中，得到了功，为吸收

W(ab) < 0，a到b的过程中，失去了功，为消耗

二端元器件功率 > 0，二段元器件吸收功率。

二端元器件功率 < 0，二段元器件消耗功率。

1-3、基尔霍夫定律

支路：一个二段元器件视为一条支路，其电流和电压分别称为支路电流和支路电压。

结点：两条以上的支路的连接点称为结点。如何两个结点的连接时一条无压差的理想导线，则可以把两个结点看成一个结点



回路：由支路组成的闭合路径称为回路

网孔：内部没有支路的回路称为网孔（将电路画在平面上）

基尔霍夫电流定律（KCL）：对于电路中的任一结点、任一时刻流出该结点的全部支路电流的代数和为零。
（这里的流入流出指的是参考方向，流出取正号、流入取负号；结点可以看成封闭）面

基尔霍夫电压定律（KVL）：对于电路中的任一回路、任一时刻，沿着该回路的全部支路电压的代数和等于零

（其电压参考方向与回路绕行方向相同的支路电压取正号，与回路绕行方向相反的支路电压取负号；可以推广到任一闭合结点序列）电路中任两点间电压U（ab）= 等于从a点到b点的任一路径上各段电压的代数和







//这是个人学习的分享，希望大家指正和批评
