使用 Kubernetes 时，经常会遇到一些棘手的网络问题需要对 Pod 内的流量进行抓包分析。然而所使用的镜像一般不会带有 tcpdump 命令，过去常用的做法简单直接暴力：登录到节点所在节点，使用 root 账号进入容器，然后安装 tcpdump。抓到的包有时还需要拉回本地，使用 Wireshark 进行分析。而且整个过程非常繁琐，跨越几个环境。

正好前几天也做了一次抓包问题排查，这次就介绍一下快速进行网络抓包的几种方法。

TL;DR

几种方法各有优缺点，且都不建议在生产环境使用。假如必须使用，个人倾向于 kubectl debug 临时容器的方案，但这个方案也有不足。

使用额外容器：这种方案为了 Pod 添加一个额外的容器，使用了静态编译的 tcpdump 进行抓取，借助了多容器共享网络空间的特性，适合 distroless 容器。缺点是需要修改原来的 Pod，调式容器重启会引起 Pod 重启。
kubectl plugin ksniff：一个 kubectl 插件。支持特权和非特权容器，可以将捕获内容重定向到 wireshark 或者 tshark。非特权容器的实现会稍微复杂。
kubectl debug 临时容器：该方案对于 distroless 容器有很好的支持，临时容器退出后也不会导致 Pod 重启。缺点是 1.23 的版本临时容器才进入 beta 阶段；而且笔者在将捕获的数据重定向到本地的 Wireshark 时会报数据格式不支持的错误。

环境

使用 k3d 创建 k3s 集群，这里版本选择 1.23:

$ k3d cluster create test --image rancher/k3s:v1.23.4-k3s1

抓包的对象使用 Pipy^[1] 运行的一个 echo 服务（返回请求的 body 内容）：

$ kubectl run echo --image addozhang/echo-server --image-pull-policy IfNotPresent

为了方便访问，创建一个 NodePort Service：

$ kubectl expose pod echo --name echo --port 8080 --type NodePort

挂载容器

在之前的文章我们介绍调试 distroless 容器的几种方法时曾用过修改 Pod 添加额外容器的方式，新的容器使用镜像 addozhang/static-dump 镜像。这个镜像中加入了静态编译的 tcpdump。

修改后的 Pod：

apiVersion: v1
kind: Pod
metadata:
  labels:
    run: echo
  name: echo
spec:
  containers:
  - image: addozhang/echo-server
    imagePullPolicy: IfNotPresent
    name: echo
    resources: {}
  - image: addozhang/static-dump
    imagePullPolicy: IfNotPresent
    name: sniff
    command: ['sleep', '1d']
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

重新部署后，就可以使用下面命令将抓取网络包并重定向到本地的 Wireshark：

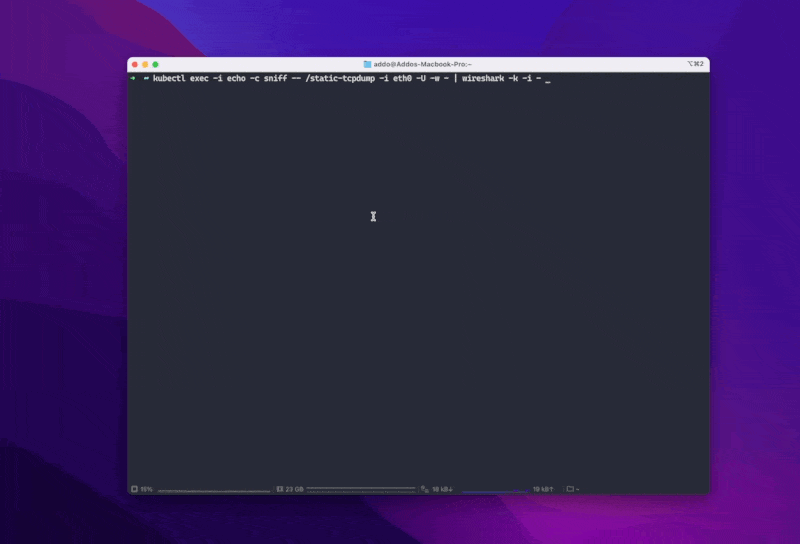

$ kubectl exec -i echo -c sniff -- /static-tcpdump -i eth0 -U -w - | wireshark -k -i -

debug-container

kubectl plugin ksniff

ksniff^[2] 是一个 kubectl 插件，利用 tcpdump 和 Wireshark 对 Pod 中的网络包实现远程抓取。使用这种方法既可以借助 Wireshark 的强大功能，又能降低对 Pod 的影响。

ksniff 的实现是上传一个静态编译的tcpdump 到 Pod 中，然后将 tcpdump 的输出重定向到本地的 Wireshark 进行调试。

核心可以理解成 tcpdump -w - | wireshark -k -i -，与前面使用 debug 容器的方案类似。

安装

通过 krew^[3] 安装：

$ kubectl krew install sniff

或者下载发布包，手动安装：

$ unzip ksniff.zip
$ make install

特权模式容器

使用说明参考 ksniff 官方说明^[4]，这里我们只需要执行如下命令，默认就会重定向到 Wireshark，不需要显示地指定：

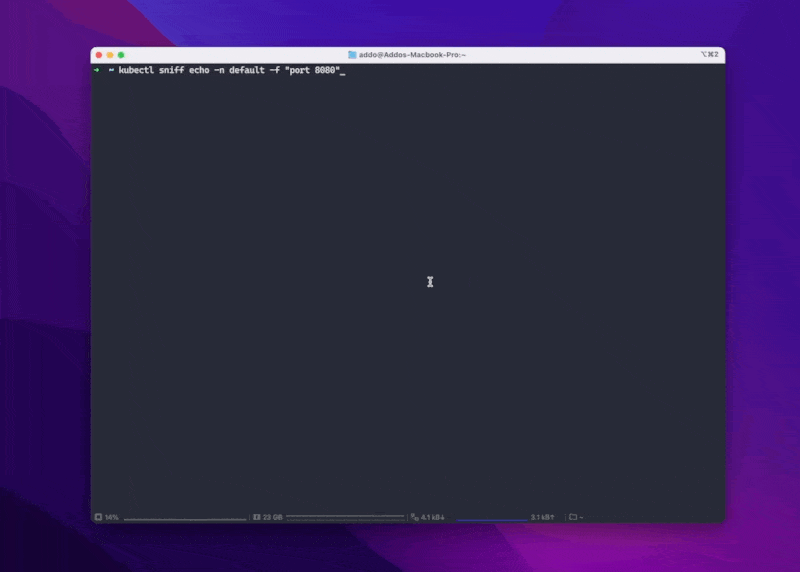

$ kubectl sniff echo -n default -f "port 8080"

ksniff

除了使用 Wireshark，可以使用其命令行模式的 tshark：

$ kubectl sniff echo -n default -f "port 8080" -o - | tshark -r -

非特权模式容器

对于无特权的容器，就无法使用上面的方法了，会收到如下的错误提示：

INFO[0000] command: '[/tmp/static-tcpdump -i any -U -w - port 8080]' executing successfully exitCode: '1', stdErr :'static-tcpdump: any: You don't have permission to capture on that device
(socket: Operation not permitted)

不过，Ksniff 对此类容器也提供了支持。通过添加 -p 参数，ksniff 会创建一个新的可以访问节点上 Docker Daemon 的 pod，然后将容器附加到目标容器的网络命名空间，并执行报文捕获。

注意，笔者使用的是 k3s 的环境，执行命令时需要通过参数指定 Docker Daemon 的 socket 地址 --socket /run/k3s/containerd/containerd.sock

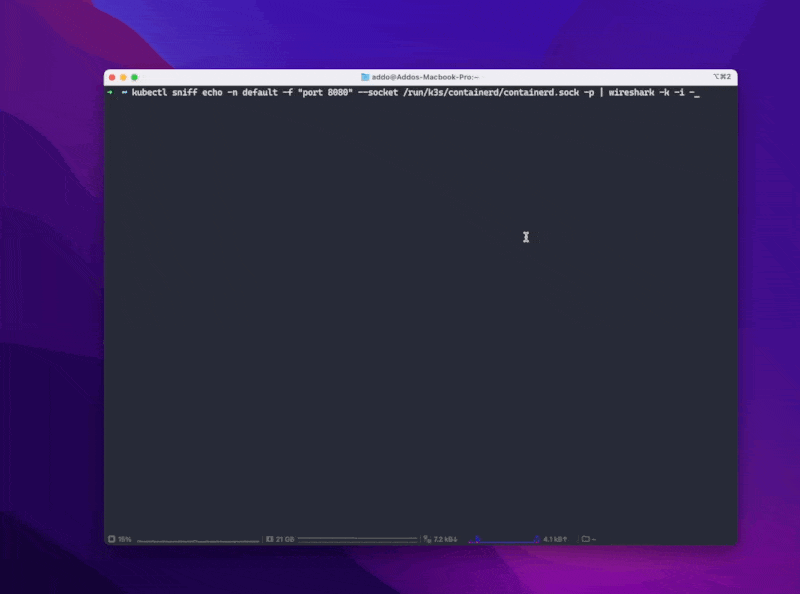

$ kubectl sniff echo -n default -f "port 8080" --socket /run/k3s/containerd/containerd.sock -p | wireshark -k -i -

ksniff-priviledged

kubectl debug 临时容器

接下来也是之前介绍过的 kubectl debug ，也就是为 Pod 添加临时容器^[5]。

同样我们可以通过这种方法对 Pod 的网络进行抓包，临时容器我们使用 addozhang/static-dump 镜像。

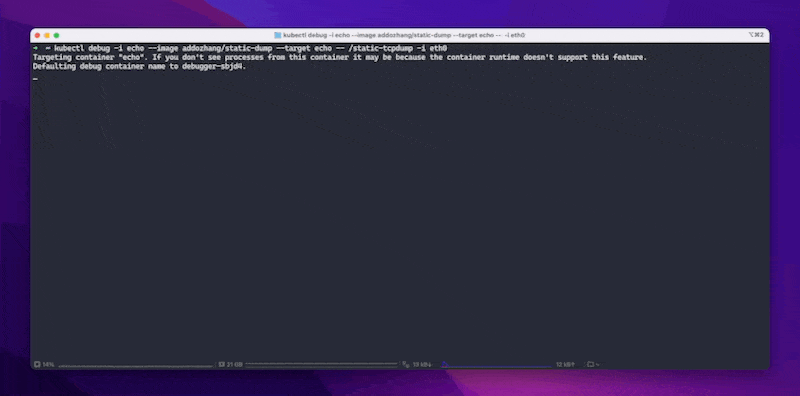

$ kubectl debug -i echo --image addozhang/static-dump --target echo -- /static-tcpdump -i eth0

ephermeral-sniff-stdout

大家能发现这里将捕获的内容直接输出在标准输出中了，而不是重定向到本地的 Wireshark。

原本临时容器应该是其中最接近完美的方案：不需上传任何文件目标容器、无需修改 Pod、无需重启、无需特权、支持 distroless 容器。然而，当尝试重定向到 Wireshark 或者 tshark 的时候，会遇到 Data written to the pipe is neither in a supported pcap format nor in pcapng format. 问题。

最后经过一番折腾，也未能解决该问题。有解决了问题的朋友，也麻烦评论告知一下。感谢！
