本文详细记录了一次排查 Kubernetes 集群中 pod 出现 UnexpectedAdmissionError 状态的过程。问题源于集群中同时存在默认调度器和自定义调度器，导致 GPU 资源竞争。在特定情况下，两个调度器可能会同时调度到资源不足的节点上，从而引发该错误。解决方案是确保同一资源的 pod 使用相同的调度器。此外，文章还介绍了 kubelet 如何管理 device-plugin 资源，以及 device 分配的策略。
今天在排查集群一个问题时，发现相关的 pod 的状态为UnexpectedAdmissionError,在这之前从未没遇到过 pod 还有这种状态的，一脸好奇，在解决问题的过程中，发现越挖越深, 里面涉及到的信息也是相当的多，特此记录一下。
集群信息
k8s版本为K8s v1.15.5, 3 master + N node的形式，由于业务特殊，集群中同时存在的node有amd64及arm64两种异构节点，但这些都不重要，重要的一点是，集群中同时存在 2 种scheduler:
default scheduler: 这个不用多说，k8s默认的调度器，本质上来说，是个串行的调度器x-scheduler: 自定义调度器, 用于批量去调度资源，如果有任一请求的资源不满足，其它的资源也不会调度，pod 处于一直 Pending 状态，直到资源都满足在不同的业务中会使用不现的调度器，以实现资源的合理分配，记住，集群中有两个调度器, 这个是本次问题的关键
同时还要说明一点的是，这次引起问题的资源是nvidia.com/gpu,涉及到kubelet 对于 device 是如何管理的，这部分是本次的重点内容
下述出现的资源，device，其实是一个意思，资源可能在日常中使用的较多，而官方都把资源比较是一种device
慢慢道来…
问题现象
问题现象就是工作流(这里不展开细说，简单理解就是运行完就销毁的pod吧)的pod出现了如下图的状态
在作者多年丰富的工作(自吹)经验中，pod的状态从未出现UnexpectedAdmissionError这种状态，甚至作者都不知道除了常见的那几种状态外还有其它的状态，看到这作者还是有点高兴的，因为作者知道，嗯，应该会挖出个盲区
另外，工作流控制器返回的信息为:
Pod Update plugin resources failed due to requested number of devices unavailable for nvidia.com/gpu. Requested: 1, Available: 0, which is unexpected该报错在kubelet的日志中也有出现
另外，经过作者的多次尝试，发现上述问题并不总是存在，也有成功的时候
排查过程
看到上述的报错message，翻译一下:
pod 更新 Plugin 资源失败, 失败的原因是由于请求的 nvidia.com/gpu 资源需要 1 个，但现在只有 0 个
报错意思很明显，但作者第一时间想到的是以下 3 个问题:
正常来讲不会出现因为资源不够而调度的情况，如果资源不够，是不应该被调度的，但从上面的报错来看，已经过了调度那个环节,因为已经配置到了
node上如果忽略问题 1，就算是资源不够，也应该是
Pending状态，而不应该是UnexpectedAdmissionError这种状态pod去更新 plugin 的什么资源，为什么需要更新？
问题 1 跟问题 2 应该是同一个问题，就放一起排查吧
作者的猜测: 由于集群中同时存在 2 种调度器，对于同一device(比如nvidia.com/gpu)就可能会发生竞争关系,比如以下场景:
某一node上nvidia.com/gpu资源只有 1 个
Pod1，使用了default-scheduler,消耗了nvidia.com/gpu=1，此时，nvidia.com/gpu为 0Pod2，使用了default-scheduler,请求了nvidia.com/gpu=1，状态`PendingPod3，使用了x-scheduler,请求了nvidia.com/gpu=1,状态`Pending
在特定的场景下，存在pod2,pod3都调度到这个node上的可能，那么在pod1执行完成之后，就有可能出现default-scheduler与x-scheduler同时拿到nvidia.com/gpu=1,对Pod2及Pod3从Pending状态唤醒，但是在接下来的某一时候，只会有一个Pod创建成功，另一个Pod就有可能会出现UnexpectedAdmissionError
如果这样的 Pod 越多的话,发生的可能性就越大
因为是race,所以也不一定总是会发生，这也解释了【问题现】中提到的问题并不总是存在的问题
从后续的排查情况来看，也证实了上述猜想，开发侧对调度器引用不当，对于nvidia.com/gpu的资源，应该使用x-scheduler，但有些被调整成了default-scheduler也就是说，如果上面的场景，所有请求同一资源的pod，使用相同的scheduler那么就不会出现这种问题，因为相同的scheduler内部的加锁机制是相同的.
解决也很简单，对同一资源的请求，schedulerName设成一致即可
问题虽然解决，但依然没有解决很多疑惑，比如:
UnexpectedAdmissionError状态怎么来的pod 去更新 plugin 的什么资源，什么时候更新等？
没办法，只能去查源码了
源码分析

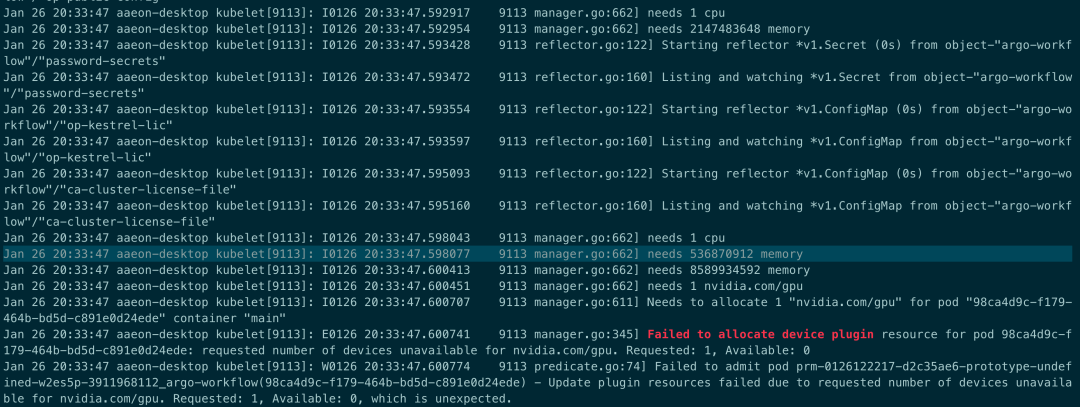

首先，从kubelet中看到了相关的报错信息，那么就从kubelet开始吧, 由于环境中的kubelet的日志级别不高，先调整成--v 4,代表debug日志，发现以下日志:
结合kubelet侧关于cm(containermanager的缩写)代码,大体的调用过程: scheduler(predicate.go) --> kubelet(predicate.go) --> manager.go
predictate.go[1]中也确认存在UnexpectedAdmissionError
func (w *predicateAdmitHandler) Admit(attrs *PodAdmitAttributes) PodAdmitResult {
node, err := w.getNodeAnyWayFunc()
if err != nil {
klog.Errorf("Cannot get Node info: %v", err)
return PodAdmitResult{
Admit: false,
Reason: "InvalidNodeInfo",
Message: "Kubelet cannot get node info.",
}
}
admitPod := attrs.Pod
pods := attrs.OtherPods
nodeInfo := schedulernodeinfo.NewNodeInfo(pods...)
nodeInfo.SetNode(node)
// ensure the node has enough plugin resources for that required in pods
if err = w.pluginResourceUpdateFunc(nodeInfo, attrs); err != nil {
message := fmt.Sprintf("Update plugin resources failed due to %v, which is unexpected.", err)
klog.Warningf("Failed to admit pod %v - %s", format.Pod(admitPod), message)
return PodAdmitResult{
Admit: false,
Reason: "UnexpectedAdmissionError",
Message: message,
}
}
// 省略代码 ...跟上面kubelet中打印出来的日志是吻合的，经过摸排发现，调用路径主要集中在manager.go[2]如下:
Allocate --> allocatePodResources --> allocateContainerResources --> devicesToAllocate最终在devicesToAllocate中报出requested number of devices unavailable for的错误一直按上述路径返向传回给Allocate，也就是上图中红色的部分
同时又可以知道，predictate一般属于调度相关，因此，应该是从 scheduler 传过来的, 从 Allocate 函数定义就可以看出
func (m *ManagerImpl) Allocate(node *schedulernodeinfo.NodeInfo, attrs *lifecycle.PodAdmitAttributes)再根据node *schedulernodeinfo.NodeInfo就可一层层追到scheduler的代码中，由于篇幅原因，就不在这里贴了
Allocate()方法作用是根据scheduler传来的条件为某 pod 分配device，而device则是根据resource.limit做为条件进行计算
func (m *ManagerImpl) allocateContainerResources(pod *v1.Pod, container *v1.Container, devicesToReuse map[string]sets.String) error {
podUID := string(pod.UID)
contName := container.Name
allocatedDevicesUpdated := false
for k, v := range container.Resources.Limits { //根据limit进行计算
resource := string(k)
needed := int(v.Value())
klog.V(3).Infof("needs %d %s", needed, resource) //这行在kubelet代码中也出现过
if !m.isDevicePluginResource(resource) {
continue
}
// 省略代码 ...
}这里面有个有意思的对象:deviceToReuse,可重用的设备, Allocate调了的allocatePodResources
func (m *ManagerImpl) allocatePodResources(pod *v1.Pod) error {
devicesToReuse := make(map[string]sets.String)
for _, container := range pod.Spec.InitContainers {
if err := m.allocateContainerResources(pod, &container, devicesToReuse); err != nil {
return err
}
// 对于initContainer，将所分配的device不断地加入到可重用设置列表中，以便提供给container使用
m.podDevices.addContainerAllocatedResources(string(pod.UID), container.Name, devicesToReuse)
}
for _, container := range pod.Spec.Containers {
if err := m.allocateContainerResources(pod, &container, devicesToReuse); err != nil {
return err
}
// 而对于container，则不断地从可重用设置列表中将分配出去的设备删除
m.podDevices.removeContainerAllocatedResources(string(pod.UID), container.Name, devicesToReuse)
}
return nil
}原因是k8s中有initContainer，initContainer可以有多个，先于container执行，每个initContainer按顺序依次执行完毕后container才会开始创建，而在为container或initContainer分配设备的时候会优先利用deviceToReuse的设备，这样可避免资源浪费
还有一些比较重要的功能，比如:
updateAllocatedDevices函数的功能是从podDevices中删除所有处于终结状态的pod，并回收其占用的资源，所以有时会在kubelet的日志中看到pods to be removed:xxxx字样
devicesToAllocate用来生成需要向plugin请求的设备列表，如果可重用设备已经够用或者没有设备需求时则不向plugin请求分配新的设备，否则调用grpc向plugin申请分配新的设备。设备分配的逻辑是首先看container中是否已经分配了设备，如果设备够用则返回nil，否则查看reusableDevices，取出里面的设备分配，否则根据最终缺少的设备量返回healthdevice - inusedevice(m.allocatedDevices[resource])，中的前needed个，这便是其分配设备的策略
func (m *ManagerImpl) devicesToAllocate(podUID, contName, resource string, required int, reusableDevices sets.String) (sets.String, error) {
// 省略代码...
// Gets Devices in use.
devicesInUse := m.allocatedDevices[resource]
// Gets a list of available devices.
available := m.healthyDevices[resource].Difference(devicesInUse)
if available.Len() < needed {
return nil, fmt.Errorf("requested number of devices unavailable for %s. Requested: %d, Available: %d", resource, needed, available.Len())
}
// 省略代码...因此，报错的最终原因也是在这里，因为 pod 此时已经分配到了 node 上，但 node 上的可用 device 小于 pod 申请的 device,导致在启动container时predicate.go报错返回
device的predicate过程会执行二次，第一次是对scheduler对node进行筛选的时候，第二次kubelet在container启动之前会再次进行device的确认，而上述报错则是出现在kubelet。

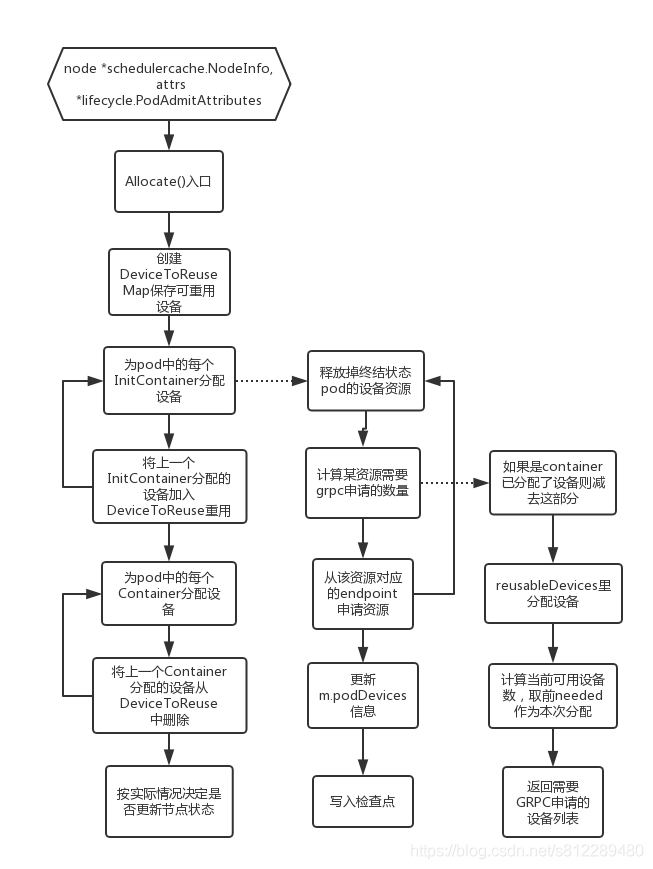

最后除一张牛人的manager.go中代码调用图吧，非常清晰，原图地址[3]在这里
到这里，其实第 2 个问题还是没有讲的很清楚，即kubelet 怎么去管理 devie-plugin 资源,device-plugin 注册、跟 api-server 同步等
这个主要涉及到kubelet是如何管理device的，即device-plugin是实现原理，做为下次作业吧
参考文章
http://www.dockone.io/article/8653
https://www.kubernetes.org.cn/4391.html
https://www.cnblogs.com/oolo/p/11672720.html#dm-%E8%B0%83%E7%94%A8-dp-listandwatch-%E7%9A%84%E6%97%B6%E6%9C%BA
https://github.com/kubernetes/kubernetes/issues/60176
https://blog.youkuaiyun.com/s812289480/article/details/84314239
https://zwforrest.github.io/post/devicemanager%E5%8E%9F%E7%90%86%E5%8F%8A%E5%88%86%E6%9E%90/#allocate%E5%88%86%E9%85%8D%E8%B5%84%E6%BA%90
https://github.com/kubernetes-sigs/kube-batch/issues/931
https://sourcegraph.com/github.com/kubernetes/kubernetes/-/blob/pkg/kubelet/lifecycle/predicate.go
https://github.com/kubernetes/kubernetes/blob/v1.15.9/pkg/kubelet/cm/devicemanager/manager.go
引用链接
[1]
predictate.go: https://github.com/kubernetes/kubernetes/blob/v1.15.5/pkg/kubelet/lifecycle/predicate.go
[2]manager.go: https://github.com/kubernetes/kubernetes/blob/v1.15.5/pkg/kubelet/cm/devicemanager/manager.go
[3]原图地址: https://blog.youkuaiyun.com/s812289480/article/details/84314239
原文链接：https://izsk.me/2022/01/27/Kubernetes-pod-status-is-UnexpectedAdmissionError/
