详细分享“AT9880 GNSS 卫星定位 SOC 芯片”资料

一、芯片概述

1. 1 芯片简介

AT9880是一款高性能 GNSS双频多模卫星导航接收机 SOC单芯片，芯片集成射频前端和数字基带、多模式卫星信号处理引擎、电源管理功能。芯片支持 L1和 L5双频信号接收，支持北斗、GPS、GLONASS、Galileo等多种卫星导航系统联合定位。支持中国北斗二号和三号，支持 B1I和 B1C。

1. 2 主要特征

1.支持 L1和 L5双频信号接收

2.支持 BDS/GPS/Galileo/GLONASS多系统联合定位和单系统独立定位

3.支持北斗二号/三号

4.支持 B1I和 B1C

5.支持 QZSS和 SBAS[2]

6.支持 A-GNSS

7.具备有源天线检测与保护。

8.内部集成 DCDC和 LDO；

9.支持 3.3V单电源供电。

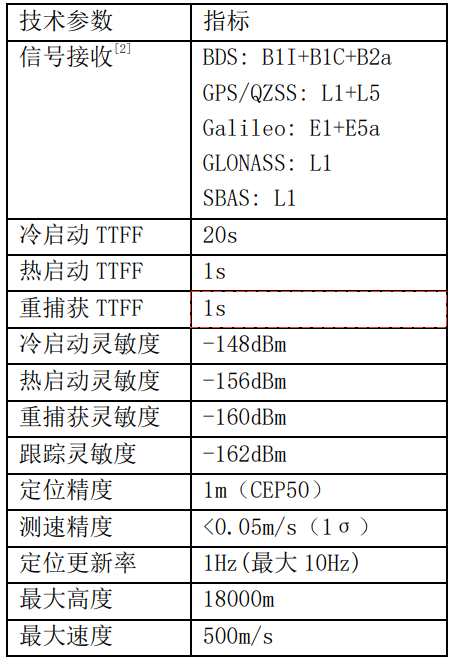

1. 3 性能指标

1. 4 芯片应用

1.车载定位与导航

2.授时

3.可穿戴设备

4.物联网定位设备

5.便携式设备，如手机、平板电脑

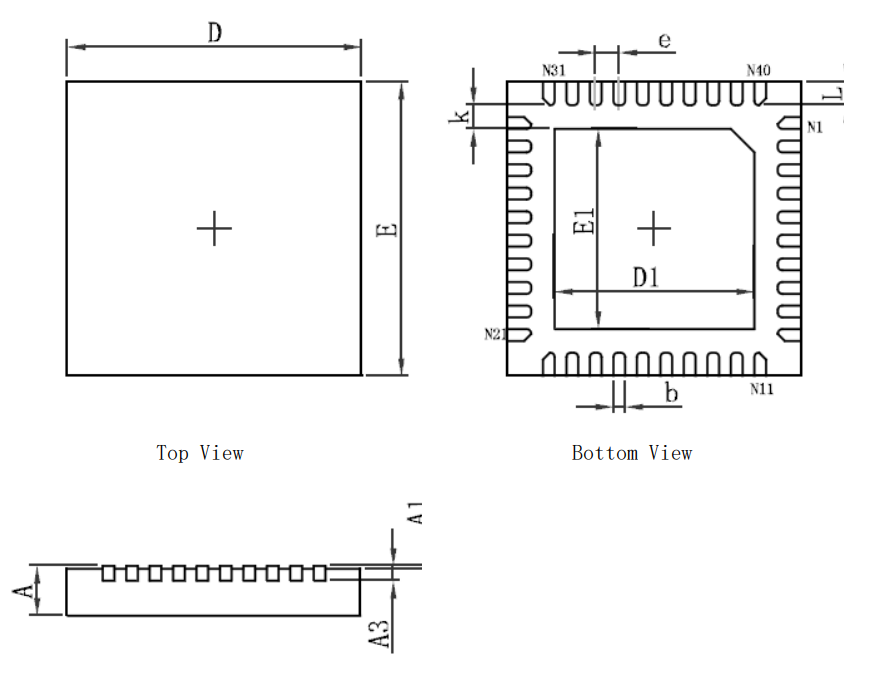

1. 5 芯片封装

QFN5×5-40L (P0.4T0.75)

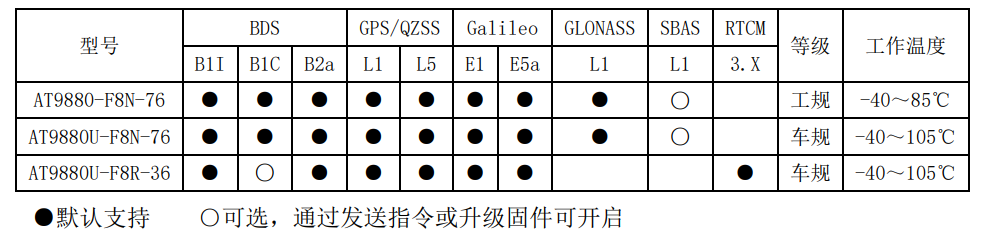

1. 6 分类

二、管脚说明

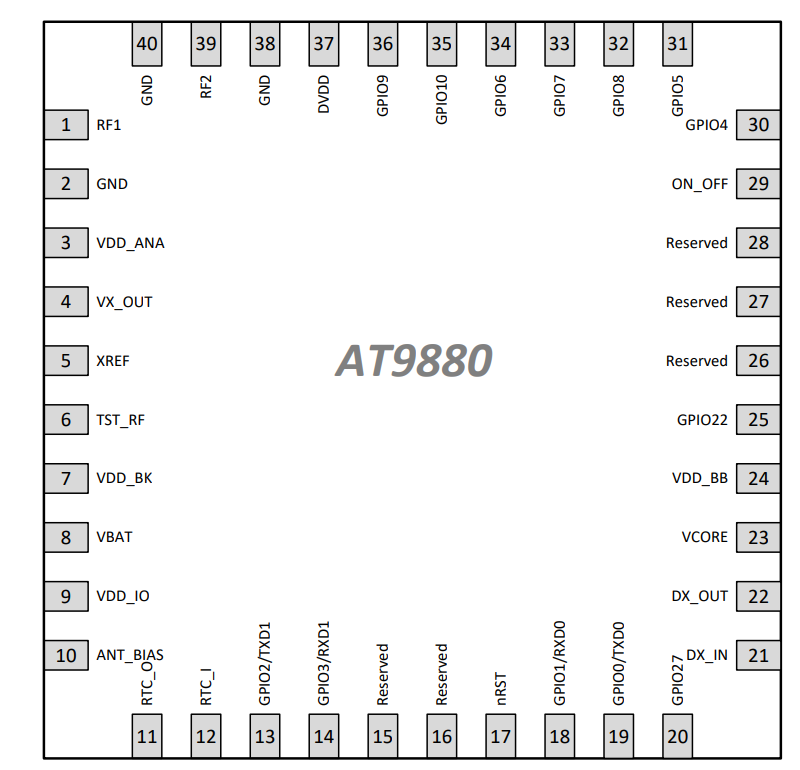

2.1 管脚排列

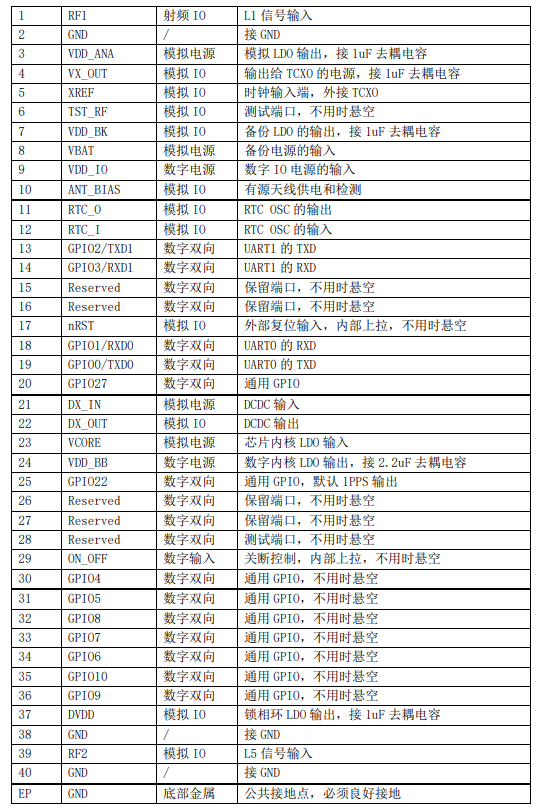

2. 2 管脚说明
