双频 北斗芯片：AT9850B和 多频 北斗芯片：AT9880B

原创 已于 2025-08-26 11:41:44 修改 · 527 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #单片机 #嵌入式硬件 #硬件架构 #pcb工艺 #信息与通信

于 2025-08-26 11:18:31 首次发布

---------------------------------------------------------------------------------------------------------------------------

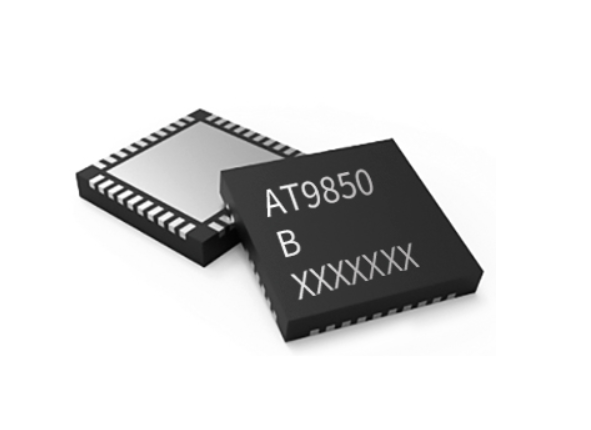

AT9850B

1.1.概述

AT9850B是一颗支持北斗三号和北斗二号的双频北斗定位芯片，支持接收B1I、B1C、B2a 频点信号，已通过北斗认证报告。

1.2.特点

● 定位精度：1.0m（CEP50）

● 支持 B1I、B1C、B2a 接收

● 支持BDSBAS

● 冷启动时间：20s

● 热启动时间：1s

● 连续运行：20mA（@3.3V）

● 待机功耗：15uA（备电模式）

● 默认更新率：1Hz（最大10Hz） 支持防欺骗和干扰检测功能

---------------------------------------------------------------------------------------------------------------------------------

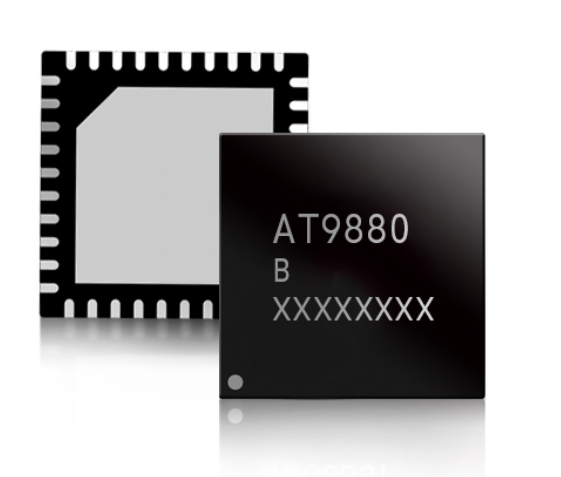

AT9880B

2.1.概述

AT9880B是一颗支持北斗三号和北斗二号的多频北斗定位芯片，支持接收B1I、B1C、B2a、 B2b、B2I 和 B3I频点信号,已通过北斗认证报告。

2.2特点

● 定位精度：1.0m（CEP50）

● 支持B1I、B1C、B2a、B2b、B2I 、B3I 接收 支持BDSBAS

● 冷启动时间：20s

● 热启动时间：1s

● 连续运行：35mA（@3.3V）

● 待机功耗：16uA（备电模式）

● 默认更新率：1Hz（最大10Hz）

● 支持防欺骗和干扰检测功能

---------------------------------------------------------------------------------------------------------------------------------

应用

T-BOX
