灵动微电子MM32L0系列芯片做呼吸灯功能

呼吸灯就是指电子产品上的LED灯的亮度随着时间由暗到亮逐渐增强，再由亮到暗逐渐衰减，有节奏感地一起一伏，就像是在呼吸一样，因而被广泛应用于手机、电脑等电子设备的指示灯中。在使用MCU开发相关的应用产品中也可以加入呼吸灯功能，增强用户的体验感，本篇文章灵动微电子一级代理英尚微将介绍如何使用MM32L0系列产品芯片做呼吸灯功能。

在平时应用中可以知道，MCU的GPIO输出高低电平变化可以实现LED灯的亮、灭两个过程，如果GPIO的电平一直维持高电平或者低电平，LED灯就处于长亮或长灭的状态，呼吸灯就是通过较高频率的电平变化来实现亮灭的切换，由于人的视觉暂留效应，肉眼无法迅速捕捉快速亮灭变化的过程，所以在视觉中一直出现一直亮或者灭的状态，通过调整占空比可以控制LED灯的亮度，给人视觉上一种灯光由暗到亮逐渐增强，然后又由亮到暗逐渐衰减。

正常的成年人的吸气呼气时间整个过程持续大约3秒时间，即吸气时间（LED灯亮度逐渐变亮）时间为1.5S，吸、呼气时间（LED灯亮度逐渐变暗）时间为1.5S。

亮度随着时间逐渐变强再衰减，可以用两种算数方式实现：半周期的正弦函数曲线和指数上升曲线及对称的下降沿曲线。

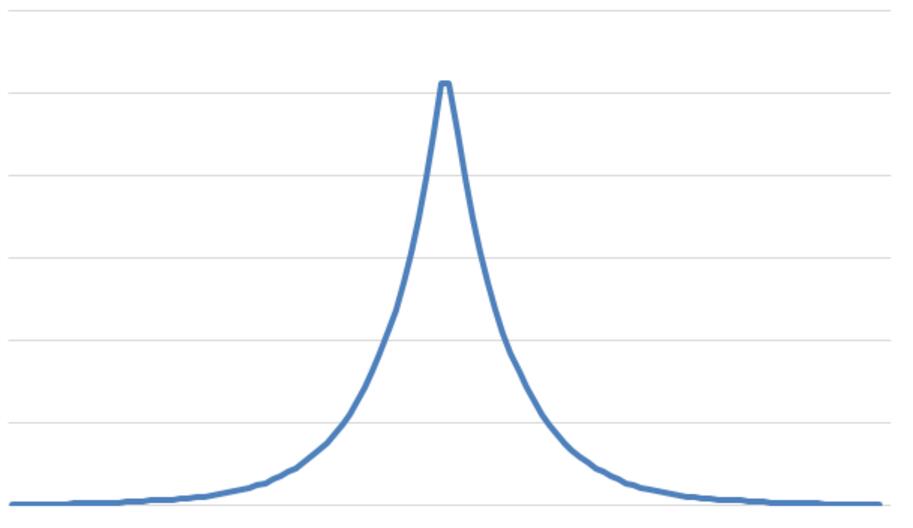

指数方式曲线图

要控制LED灯达到呼吸灯的效果，实际上就是要控制LED灯的亮度拟合呼吸特性曲线，在本次实验将采用指数上升曲线及对称的下降沿曲线方式，用户如果对正弦方式感兴趣也可以进行尝试。在本次实验中，我们使用MM32L0输出较高频率的PWM信号，通过调制信
