嵌入式（驱动开发高级）（设备模型）

一、起源

仅devfs，导致开发不方便以及一些功能难以支持：

1. 热插拔
2. 不支持一些针对所有设备的统一操作（如电源管理）
3. 不能自动mknod
4. 用户查看不了设备信息
5. 设备信息硬编码，导致驱动代码通用性差，即没有分离设备和驱动

二、新方案

uevent机制：sysfs + uevent + udevd（上层app）

2.1 sysfs: 一种用内存模拟的文件系统，系统启动时mount到/sys目录

sysfs用途：（类似于windows的设备管理器）

1. 建立系统中总线、驱动、设备三者之间的桥梁
2. 向用户空间展示内核中各种设备的拓扑图
3. 提供给用户空间对设备获取信息和操作的接口，部分取代ioctl功能

sysfs在内核中的组成要素	在用户空间/sys下的显示
内核对象（kobject）	目录
对象属性（attribute）	文件
对象关系（relationship）	链接（Symbolic Link）

四个基本结构

类型	所包含的内容	内核数据结构	对应/sys项
设备(Devices)	设备是此模型中最基本的类型，以设备本身的连接按层次组织	struct device	/sys/devices/?/?/…/
驱动(Drivers)	在一个系统中安装多个相同设备，只需要一份驱动程序的支持	struct device_driver	/sys/bus/pci/drivers/?/
总线(Bus)	在整个总线级别对此总线上连接的所有设备进行管理	struct bus_type	/sys/bus/?/
类别(Classes)	这是按照功能进行分类组织的设备层次树；如 USB 接口和 PS/2 接口的鼠标都是输入设备，都会出现在/sys/class/input/下	struct class	/sys/class/?/

目录组织结构：

/sys下的子目录	所包含的内容
/sys/devices	这是内核对系统中所有设备的分层次表达模型，也是/sys文件系统管理设备的最重要的目录结构；
/sys/dev	这个目录下维护一个按字符设备和块设备的主次号码(major:minor)链接到真实的设备(/sys/devices下)的符号链接文件；
/sys/bus	这是内核设备按总线类型分层放置的目录结构， devices 中的所有设备都是连接于某种总线之下，在这里的每一种具体总线之下可以找到每一个具体设备的符号链接，它也是构成 Linux 统一设备模型的一部分；
/sys/class	这是按照设备功能分类的设备模型，如系统所有输入设备都会出现在/sys/class/input 之下，而不论它们是以何种总线连接到系统。它也是构成 Linux 统一设备模型的一部分；
/sys/kernel	这里是内核所有可调整参数的位置，目前只有 uevent_helper, kexec_loaded, mm, 和新式的slab 分配器等几项较新的设计在使用它 ，其它内核可调整参数仍然位于sysctl(/proc/sys/kernel) 接口中；
/sys/module	这里有系统中所有模块的信息，不论这些模块是以内联(inlined)方式编译到内核映像文件(vmlinuz)中还是编译为外部模块(ko文件)，都可能会出现在/sys/module 中
/sys/power	这里是系统中电源选项，这个目录下有几个属性文件可以用于控制整个机器的电源状态，如可以向其中写入控制命令让机器关机、重启等。

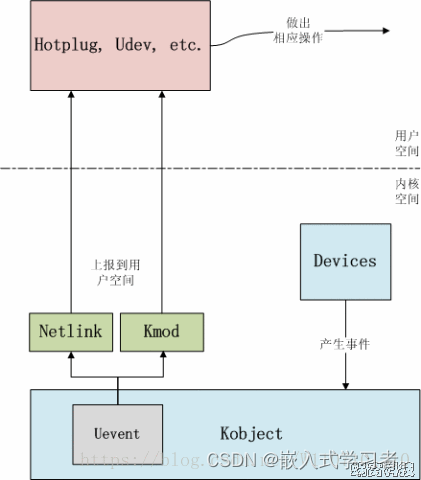

2.2 uevent

三、代码中自动mknod

struct class *class_create(struct module *owner, const char *name);
/*
 * 功能：在/sys/class生成一个目录,目录名由name指定
 * 参数：
	struct module *owner - THIS_MODULE
	const char *name - 目录名
 * 返回值  成功：class指针   失败：NULL
*/
/*
辅助接口：可以定义一个struct class 的指针变量cls来接受返回值，然后通过IS_ERR(cls)判断是否失败；
IS_ERR(cls);成功----------------->0
IS_ERR(cls);失败----------------->非0
PTR_ERR(cls);来获得失败的返回错误码；
*/

void class_destroy(struct class *cls)
/*
* 功能：删除class_create生成目录
* 参数：
 	struct class *cls - class指针
* 返回值
*/

struct device *device_create(struct class *class, struct device *parent,
			     dev_t devt, void *drvdata, const char *fmt, ...)
/*
 * 功能：在/sys/class目录下class_create生成目录再生成一个子目录与该设备相对应，发uevent让应用程序udevd创建设备文件
 * 参数：
 	struct class *class - class指针
 	struct device *parent - 父对象，一般NULL
 	dev_t devt - 设备号
 	void *drvdata - 驱动私有数据，一般NULL
 	const char *fmt - 字符串的格式
 	 ... - 不定参数
 * 返回值
 	成功：device指针
 	失败：NULL
 */

void device_destroy(struct class *class, dev_t devt)
/*
 * 功能：删除device_create生成目录
 * 参数：
 	struct class *class - class指针
 	dev_t devt - 设备号
 * 返回值
*/

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/wait.h>
#include <linux/gpio.h>
#include <linux/of_gpio.h>
#include <linux/sched.h>
#include <linux/poll.h>
#include <asm/uaccess.h>
#include <asm/atomic.h>
#include <linux/slab.h>
#include <linux/mm.h>
#include <linux/io.h>
#include "fs4412_key.h"   //自己写的.h用“”引用，库用<>引用
#include <linux/delay.h>
#include <linux/device.h>


int major = 11;				//主设备号
int minor = 0;				//次设备号
int fs4412key2_num = 1;			//设备数量

struct fs4412key2_dev			//led设备结构体
{
	struct cdev mydev;		//设备结构体

	int gpio;				//设备gpio成员变量
	int irqno;				//中断

	struct keyvalue data;	//按键存储的数据
	int newflag;			//新数据到来的标志位
	spinlock_t lock;		//自旋锁

	wait_queue_head_t rq;	//读忙等待队列

	struct class *pcls;
	struct device *pdev;
};

struct fs4412key2_dev *pgmydev = NULL;     //定义一个设备结构体变量，用于调用结构体成员

int fs4412key2_open(struct inode *pnode,struct file *pfile)	//打开文件函数
{																					//inode类型结构体中i_cdev是mydev的地址
	pfile->private_data = (void *) (container_of(pnode->i_cdev,struct fs4412key2_dev,mydev));//知道成员地址可以得出结构体地址
    return 0;
}

int fs4412key2_close(struct inode *pnode,struct file *pfile)
{
	return 0;
}

ssize_t mychar_read(struct file *pfile,char __user *puser,size_t count,loff_t *p_pos)
{
	struct fs4412key2_dev *pmydev = (struct fs4412key2_dev *)pfile->private_data;
	int size = 0;
	int ret = 0;

	if(count < sizeof(struct keyvalue))
	{
		printk("expect read size is invalde\n");
		return -1;
	}

	spin_lock(&pmydev->lock);		//上锁
	if(!pmydev->newflag)		//无数据时进入
	{
		if(pfile->f_flags & O_NONBLOCK)
		{	//非阻塞
			spin_unlock(&pmydev->lock);
			printk("O_NONBLOCK NO Data Read\n");
			return -1;
		}
		else
		{	//阻塞
			spin_unlock(&pmydev->lock);
			ret = wait_event_interruptible(pmydev->rq,pmydev->newflag == 1);	//等待条件是pmydev->newflag == 1也就是有数据到来
			if(ret)
			{
				printk("Wake up by signal\n");
				return -ERESTARTSYS;
			}
			spin_lock(&pmydev->lock);
		}
	}

	if(count > sizeof(struct keyvalue))				//对读取数据的长度做一个限制
	{
		size = sizoef(struct keyvalue);
	}
	else
	{
		size = count;
	}

	ret = copy_to_user(puser,&pmydev->data,size);	//将内核数据拷贝到用户
	if(ret)
	{
		spin_unlock(&pmydev->lock);
		printk("copy_to_user failed\n");
		return -1;
	}

	pmydev->newflag = 0;			//将数据标志物清零，为下次进入做准备

	spin_unlock(&pmydev->lock);		//开锁

	return size;
}

unsigned int mychar_poll(struct file *pfile,poll_table *ptb)		//决定什么时候能读数据，这儿好像没用着。app上没些poll函数
{
	struct fs4412key2_dev *pmydev = (struct fs4412key2_dev *)pfile->private_data;
	unsigned int mask = 0;
	poll_wait(pfile,&pmydev->rq,ptb);					//将读队列加入到表里，但是未休眠

	spin_lock(&pmydev->lock);							//上锁
	if(pmydev->newflag)									//当newflag为真是表示有数据，可读打开
	{
		mask |= POLLIN | POLLRDNORM;					//读打开
	}
	spin_unlock(&pmydev->lock);

	return mask;
}

struct file_operations myops = {					//设备的操作函数，自己写的子函数必须在这儿与内核函数关联起来才能被调用
        .owner = THIS_MODULE,
        .open = fs4412key2_open,
        .release = fs4412key2_close,
		.read = mychar_read,
		.poll = mychar_poll,
};

irqreturn_t key2_irq_handle(int no,void *arg)			//按键中断服务函数
{
	struct fs4412key2_dev *pmydev = (struct fs4412key2_dev *)arg;
	int status1 = 0;
	int status2 = 0;
	int status = 0;

	status1 = gpio_get_value(pmydev->gpio);		//消抖
	mdelay(1);
	status2 = gpio_get_value(pmydev->gpio);

	if(status1 != status2)
	{
		return IRQ_NONE;
	}

	status = status1;

	spin_lock(&pmydev->lock);					//上锁
	if(status == pmydev->data.status)
	{
		spin_unlock(&pmydev->lock);
		return IRQ_NONE;
	}

	pmydev->data.code = KEY2;
	pmydev->data.status = status;
	pmydev->newflag = 1;

	spin_unlock(&pmydev->lock);
	wake_up(&pmydev->rq);

	return IRQ_HANDLED;
}

int __init fs4412key2_init(void)
{
        int ret = 0;
        dev_t devno = MKDEV(major,minor);				//将主次设备号合成一个32位的设备号
		int ret = 0;
        struct device_node *pnode = NULL;				//定义一个变量用于存储设备树中的一个节点

		pnode = of_find_node_by_path ("/mykey2_node");		//从设备树获得key2节点
		if(NULL == pnode)
		{
			printk("fialed of_find_node_by_path\n");
			return -1;
		}

		pgmydev = (struct fs4412key2_dev *)kmalloc(sizeof(struct fs4412key2_dev),GFP_KERNEL);//给设备结构体申请一块内存，kmalloc是申请小内存效率高。GFP_KERNEL是可以进行忙等待，因为这个是任务上下文
		if(NULL == pgmydev)			//申请失败
		{
			printk("kmalloc failed\n");
			return -1;
		}
		pgmydev->gpio = of_get_named_gpio(pnode,"key2-gpio",0);	//从设备树中提取gpio口
		pgmydev->irqno = irq_of_parse_and_map(pnode,0);			//获得设备树中的中断号并进行映射

        /*申请设备号*/
        ret = register_chrdev_region(devno,fs4412key2_num,"fs4412key2");
        if(ret)
        {
                ret = alloc_chrdev_region(&devno,minor,fs4412key2_num,"fs4412key2");		//手动申请失败时自动申请
                if(ret)
                {
                        printk("get devno failed\n");
                        kfree(pgmydev);							//申请失败时释放掉设备结构体
                        return -1;
                }
                major = MAJOR(devno);
        }

	    /*给struct cdev对象指定操作函数集*/
	    cdev_init(&pgmydev->mydev,&myops);

	    /*将struct cdev对象添加到内核对应的数据结构里*/
	    pgmydev->mydev.owner = THIS_MODULE;
        cdev_add(&pgmydev->mydev,devno,fs4412key2_num);

		init_waitqueue_head(&pgmydev->rq);		//对等待队列头做初始化
     	spin_lock_init(&pgmydev->lock);			//对自旋锁做初始化，因为是异常上下文所以用自旋锁，他可以忙等待

     	ret = request_irq(pgmydev->irqno,key2_irq_handle,IRQF_TRIGGER_FALLING | IRQF_TRIGGER_RISING,"fs4412key2",pgmydev);//中断申请函数,初始化要放在锁初始化后面，要不然进入中断服务程序锁没初始化会出问题，
		if(ret)
		{
			printk("request_irq failed\n");
			kfree(pgmydev);
			pgmaydev = NULL;
			return -1;
		}

		pgmydev.pcls = class_create(THIS_MODULE,"mysecond");		//创建设备目录
		if(IS_ERR(gmydev.pcls))
		{
			printk("class_create failed\n");
			free_irq(pgmydev->irqno,pgmydev);
	        cdev_del(&pgmydev->mydev);
	        unregister_chrdev_region(devno,fs4412key2_num);
	        kfree(pgmydev);
	        pgmydev = NULL;
			return -1;
		}

		pgmydev.pdev = device_create(pgmydev.pcls,NULL,devno,NULL,"mysec"); //创建一个设备名为mysec
		if(NULL == pgmydev.pdev)
		{
			printk("device_create failed\n");
			class_destroy(gmydev.pcls);
			free_irq(pgmydev->irqno,pgmydev);
	        cdev_del(&pgmydev->mydev);
	        unregister_chrdev_region(devno,fs4412key2_num);
	        kfree(pgmydev);
	        pgmydev = NULL;
			return -1;
		}
        return 0;
}

void __exit fs4412key2_exit(void)
{
        dev_t devno = MKDEV(major,minor);

		device_destroy(gmydev.pdev,devno);
		class_destroy(gmydev.pcls);

		free_irq(pgmydev->irqno,pgmydev);
        cdev_del(&pgmydev->mydev);
        unregister_chrdev_region(devno,fs4412key2_num);
        kfree(pgmydev);
        pgmydev = NULL;
}

MODULE_LICENSE("GPL");
module_init(fs4412key2_init);
module_exit(fs4412key2_exit);

.h

#ifndef FS4412_KEY_H
#define FS4412_KEY_H

enum KEYCODE
{
	KEY2 = 1002,
	KEY3,
	KEY4,
};

enum KEY_STATUS
{
	KEY_DOWN = 0,
	KEY_UP,
};

struct keyvalue
{
	int code;
	int status;
};


#endif

app

#include <stdio.h>
#include <sys/types.h>
#include <sys/fcntl.h>
#include <unistd.h>
#include "leddrv.h"
#include <sys/stat.h>
#include <sys/ioctl.h>

int main(int argc,char *argv[])
{
	int fd = -1;

	if(argc < 2)
	{
		printf("The argument is too few\n");
		return -1;
	}

	fd = open(argv[1],O_RDONLY);		//
	if(fd < 0)
	{
		printf("open %s failed\n",argv[1]);
		return 3;
	}

	while((ret = read(fd,&keydata,sizeof(keydata))) == sizeof(keydata))
	{
		if(keydata.status == KEY_DOWN)
		{
			printf("Key2 is down!\n");
		}
		else
		{
			printf("Key2 is up!\n");
		}
	}

	close(fd);
	fd = -1;
	return 0;
}
