三维特殊图形

基本上可以再二维平面绘图函数的基础上添加数字实现，但三维立体图增加了如：网格图，表面涂，视角控制，光照，透明度控制等。

在这里插入图片描述

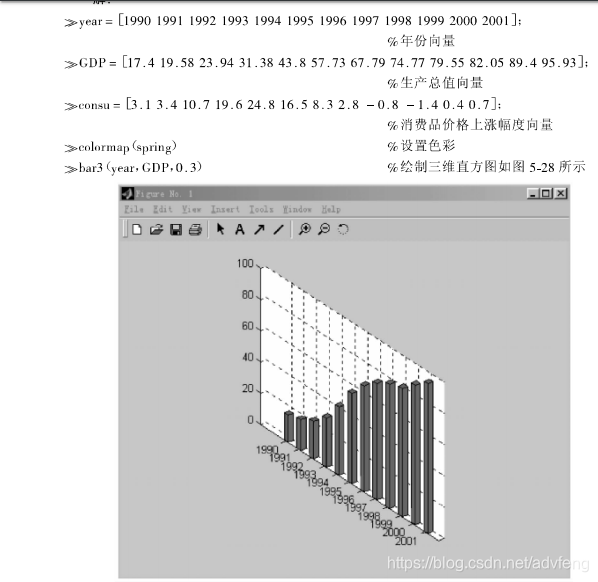

bar3(Y):绘制向量Y每一个元素的条形图，幅度代表元素值，下标为Y的序列
bar3（X,Y）和bar3（X,Y，width）：绘制向量Y的每一个元素在指定X位置的条形图
width是每一个x的宽度默认值为0.8，当宽度为1时，条形紧挨着。
在这里插入图片描述

scatter(X,Y,Z)和scatter(X,Y,Z，s，c)：
X,Y,Z为三维坐标向量，必须有相同的长度。s指圆圈标记点的面积，（可是标量，可是与X,Y,Z相同大小的向量。c用来确定颜色。

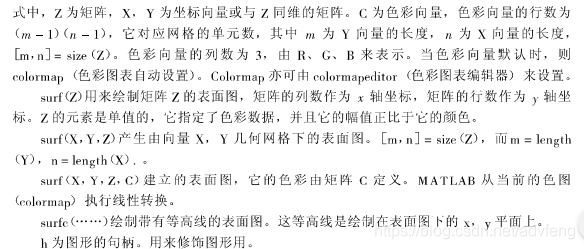

surf（z）
surf（x,y,z）
surf（x,y,z,c）
surfc(…)

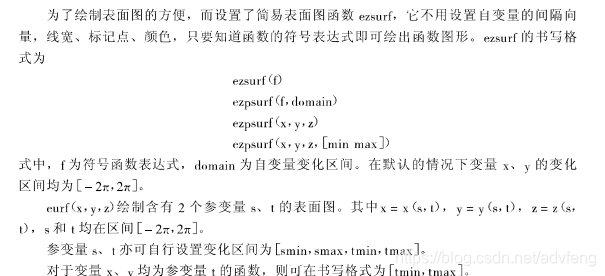

在这里插入图片描述

在这里插入图片描述

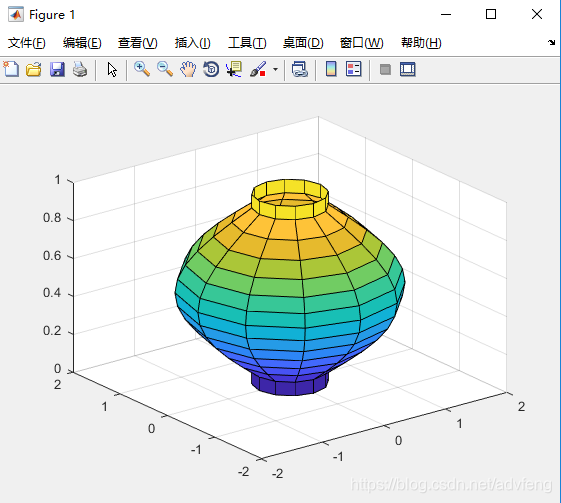

>>  zeta=-pi/2:pi/12:pi/2;
r=0.5+cos(zeta);
r=[0.5,r,0.5];

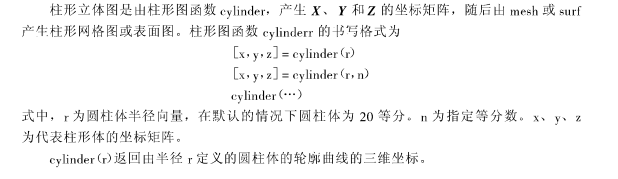

[x,y,z]=cylinder(r,12);
surf(x,y,z),grid on

在这里插入图片描述

在这里插入图片描述
