调试神秘的EL3

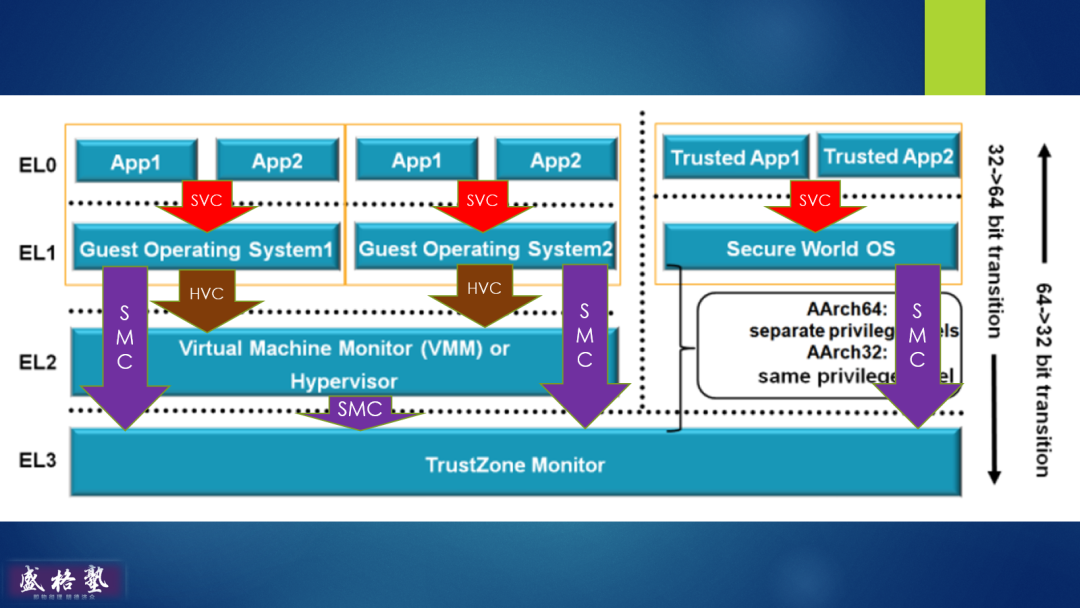

ARMv8重新规划了软件世界的格局，定义了安全和非安全两大阵营，以及EL0-EL3四种特权级别，把整个软件世界定义了8个空间。

EL0-EL3四种特权级别中，EL0级别最低，EL3级别最高。

有了这个定义后，系统中的所有资源便都有了阶层的差别，内存区域有阶层差别，寄存器也有阶层差别。进一步说，不同的代码运行在不同的级别。应用程序运行在级别最低的EL0，操作系统运行在EL1，VMM运行在EL2，最高级别的EL3留给系统固件，一般称为ATF（ARM Trusted Firmware），也称TZM（Trust Zone总督）。

读EL3寄存器失败

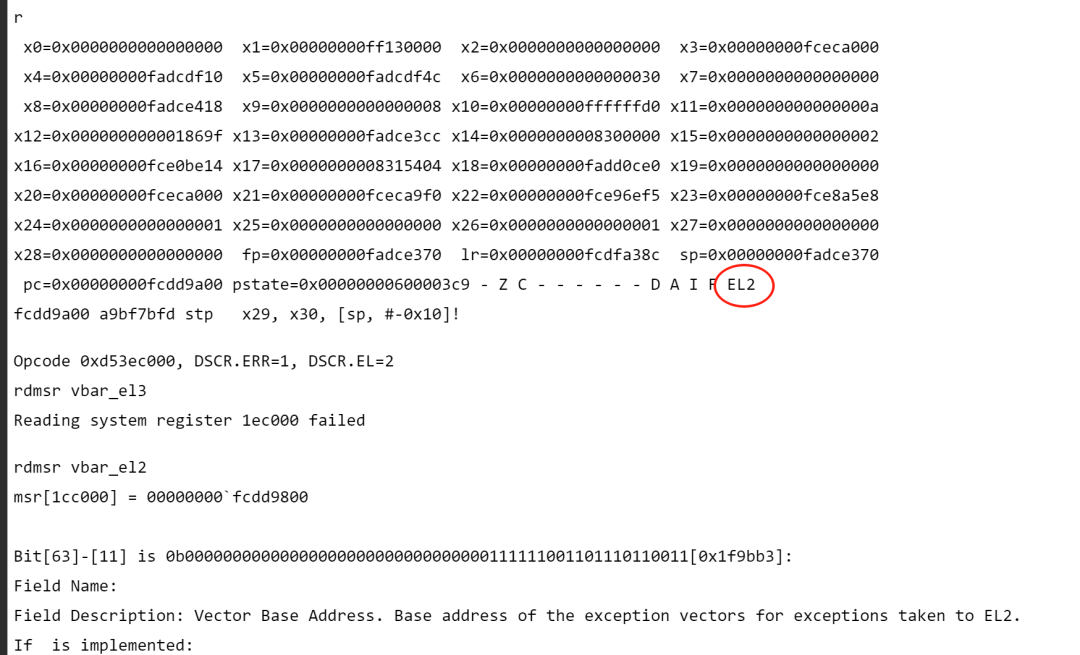

上周六，兰友Steve领衔探讨如何调试EL3的问题。他让幽兰代码本进入U-Boot命令行，然后使用NDB中断下来，发现当时CPU工作在EL2。

此时尝试读EL3的寄存器，遭到拒绝。

rdmsr vbar_el3

Reading system register 1ec000 failed

如果读EL2的寄存器，那么是可以的。

rdmsr vbar el2

msr[1cc000l=00000000~fcdd9800

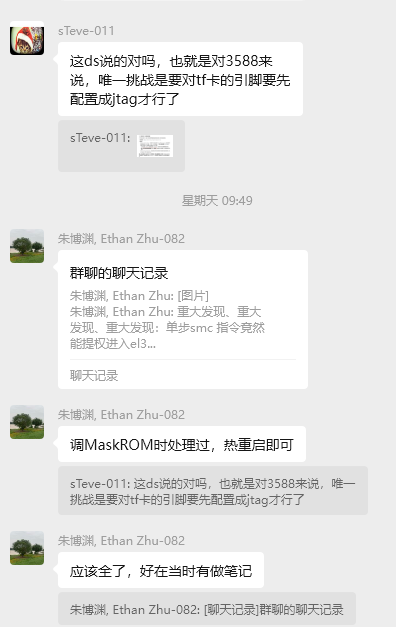

对于这个问题，很多兰友都感兴趣。于是很多人都加入了讨论。博渊找出他以前做的笔记，证明可以用NDB调试EL3。

调试EL3的稳定步骤

诚如博渊所言，使用NDB和幽兰代码本可以轻松地调试EL3代码。特别整理步骤如下。

1. 进入U-Boot命令行

有很多方法，基本的方法是启动时按‘11’，对于最新的U-Boot，还可以reboot console。

2. 执行rbrom重启进入神秘的MaskROM模式

我在U-Boot课程中，曾经翻来覆去、浓墨重彩的讲过MaskROM，简单说，它是SoC厂商在出厂前烧到芯片内的一段程序，它以可信固件的身份工作EL3。

在U-Boot命令行输入rbrom命令后，屏幕关闭，幽兰重启，整个系统进入黑暗和静寂之中...

ulan# rbrom

3. 上NDB

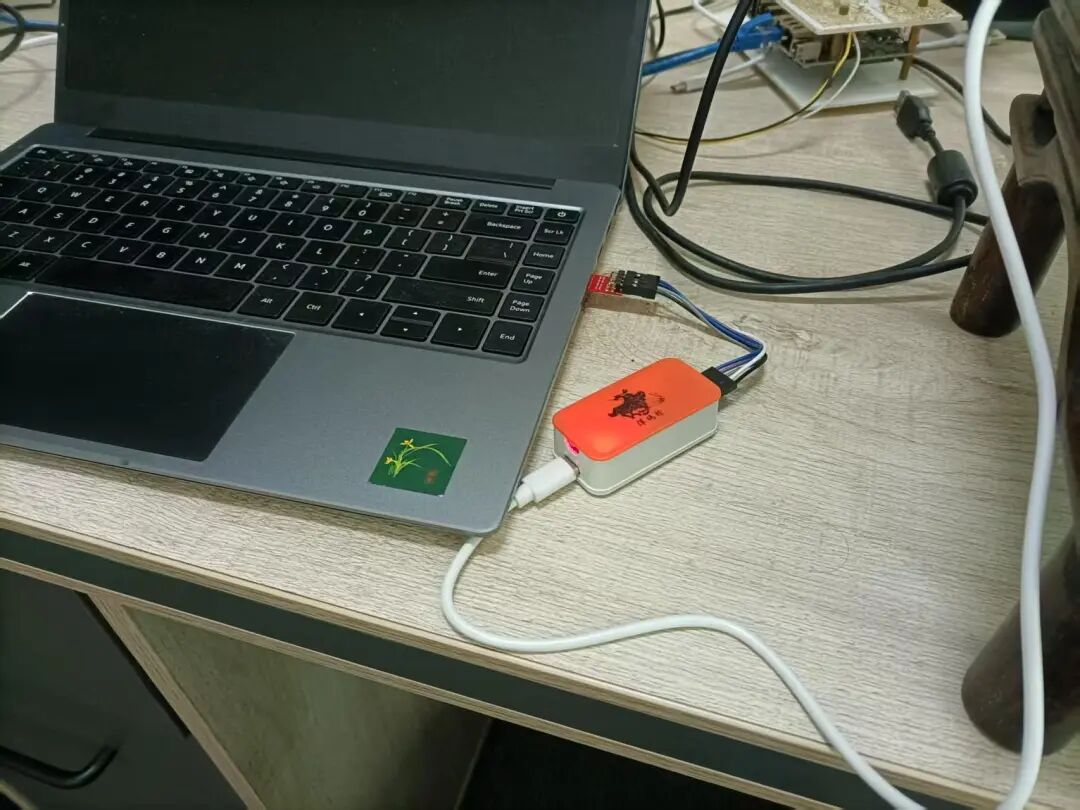

此时连接挥码枪，启动NDB，开始调试会话。

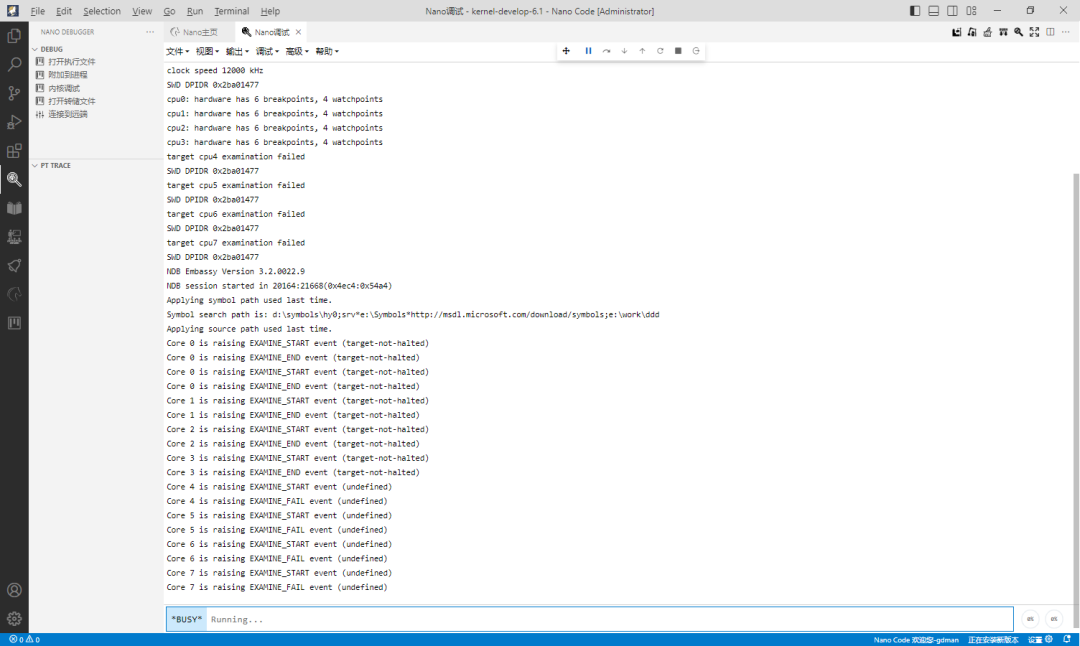

幽兰有8个A核的CPU，四大四小，此时只可以检测到四个A55小核，四个A76大核在睡觉。

cpu0: hardware has 6 breakpoints, 4 watchpointscpu1: hardware has 6 breakpoints, 4 watchpointscpu2: hardware has 6 breakpoints, 4 watchpointscpu3: hardware has 6 breakpoints, 4 watchpointstarget cpu4 examination failedSWD DPIDR 0x2ba01477target cpu5 examination failedSWD DPIDR 0x2ba01477target cpu6 examination failedSWD DPIDR 0x2ba01477target cpu7 examination failed

点击工具栏上的蓝色Break按钮，发起中断。NDB迅速响应，通过ADI接口与SoC对话，让对方进入调试模式，一切就绪后，NDB显示出命令行提示符，等待更多命令。

提示符前面的1代表当前对话的是1号CPU。可以使用~0s切换到0号CPU，依此类推。

执行r命令观察寄存器，可以看到CPU工作在EL3。

r x0=0x00000000ff000004  x1=0x0000000000000001  x2=0x0000000000000000  x3=0x0000000000000000 x4=0x0000000000000000  x5=0x0000000000000000  x6=0x0000000000000000  x7=0x0000000000000000 x8=0x0000000000000000  x9=0x0000000000000000 x10=0x0000000000000000 x11=0x0000000000000000x12=0x0000000000000000 x13=0x0000000000000000 x14=0x0000000000000000 x15=0x0000000000000000x16=0x0000000000000000 x17=0x0000000000000000 x18=0x0000000000000000 x19=0x0000000000000000x20=0x0000000000000000 x21=0x0000000000000000 x22=0x0000000000000000 x23=0x0000000000000000x24=0x0000000000000000 x25=0x0000000000000000 x26=0x0000000000000000 x27=0x0000000000000000x28=0x0000000000000000  fp=0x0000000000000000  lr=0x0000000000000000  sp=0x0000000000000000 pc=0x0000000000000200 pstate=0x00000000200003cd - - C - - - - - - D A I F EL3

此时就可以自由访问EL3世界里的所有资源了，包括神秘的EL3级别系统寄存器，比如VBAR_EL3。

rdmsr vbar_el3msr[1ec000] = 00000000`ffff4800Bit[63]-[11] is 0b00000000000000000000000000000000111111111111111101001[0x1fffe9]:Field Name: Field Description: Vector Base Address. Base address of the exception vectors for exceptions taken to EL3.If the implementation supports , then:If tagged addresses are not being used, bits [63:56] of VBAR_EL3 must be 0 or else the use of the vector address will result in a recursive exception.Otherwise:If the implementation supports , then:If tagged addresses are being used, bits [55:52] of VBAR_EL3 must be 0 or else the use of the vector address will result in a recursive exception.If tagged addresses are not being used, bits [63:52] of VBAR_EL3 must be 0 or else the use of the vector address will result in a recursive exception.If the implementation does not support , then:If tagged addresses are being used, bits [55:48] of VBAR_EL3 must be 0 or else the use of the vector address will result in a recursive exception.If tagged addresses are not being used, bits [63:48] of VBAR_EL3 must be 0 or else the use of the vector address will result in a recursive exception.----------------------------------------------Bit[10]-[0] is 0b00000000000[0x0]:Field Name: Field Description: Reserved, RES0.----------------------------------------------

如NDB显示的寄存器描述信息所言，vbar_el3寄存器存放的向量基地址，是中断和异常的入口。

Vector Base Address. Base address of the exception vectors for exceptions taken to EL3.


与x86的IDT是数据不同，ARMv8的向量表里面放的是代码，可以用u来反汇编。

u 0`ffff4800ffff4800 14000000 b	#0xffff4800ffff4804 d503201f nop	ffff4808 d503201f nop	ffff480c d503201f nop	ffff4810 d503201f nop	ffff4814 d503201f nop	ffff4818 d503201f nop	ffff481c d503201f nop

u命令默认反汇编8条指令，可以增加L参数来指定更大的长度，比如：

u 0`ffff4800 L100

此时就可以看到有些表项的处理指令了。

ffff4aac a8c17bf2 ldp	x18, x30, [sp], #0x10ffff4ab0 a8c147f0 ldp	x16, x17, [sp], #0x10ffff4ab4 a8c13fee ldp	x14, x15, [sp], #0x10ffff4ab8 a8c137ec ldp	x12, x13, [sp], #0x10ffff4abc a8c12fea ldp	x10, x11, [sp], #0x10ffff4ac0 a8c127e8 ldp	x8, x9, [sp], #0x10ffff4ac4 a8c11fe6 ldp	x6, x7, [sp], #0x10ffff4ac8 a8c117e4 ldp	x4, x5, [sp], #0x10ffff4acc a8c10fe2 ldp	x2, x3, [sp], #0x10ffff4ad0 a8c107e0 ldp	x0, x1, [sp], #0x10ffff4ad4 d69f03e0 eret

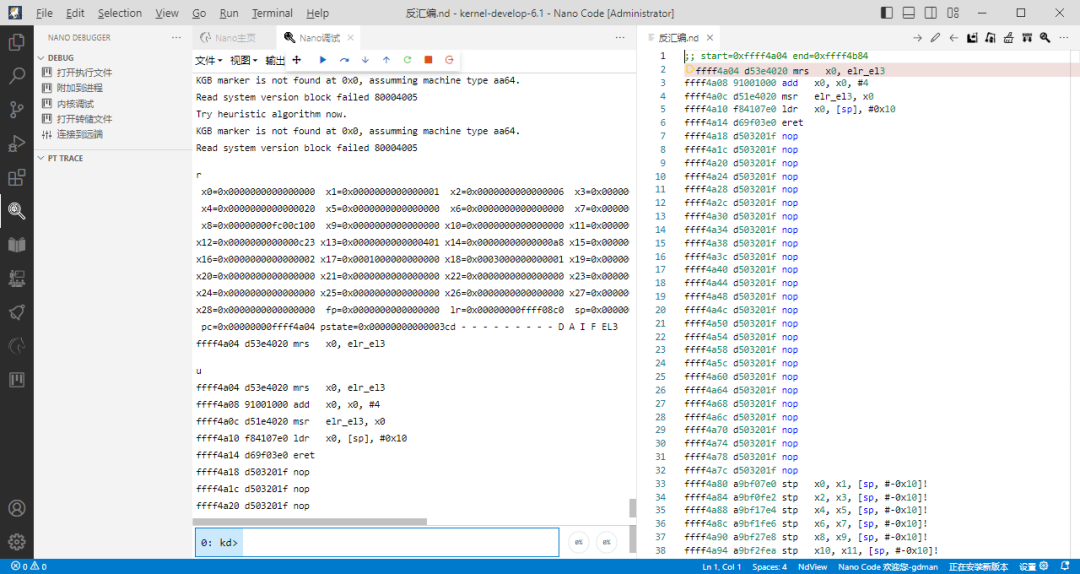

也可以打开反汇编窗口，使用图形界面来看汇编代码和做单步跟踪。

这便是调试EL3代码的一种简单方法。除此之外，兰友还摸索出了其它的方法，比如通过单步smc指令从EL2跟随CPU进入EL3，这对于调试某些跨特权级协作的问题非常有用。考虑到本文只给初学者做入门之用，就不介绍太多了。
