 import numpy as np
 import matplotlib.pyplot as plt
 fig = plt.figure(figsize=(4, 4))

产生一个空的窗口，并且控制图片保存到磁盘时具有一定的大小和纵横比

　gs = gridspec.GridSpec(4, 4)

将整个图像窗口分成４行４列

gs.update(wspace=0.05, hspace=0.05)

控制两个区域间间隔，如下图：

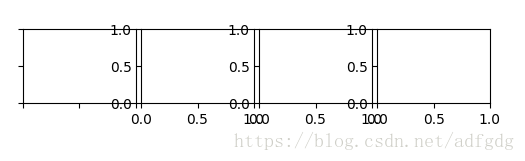

两参数为０
这里写图片描述

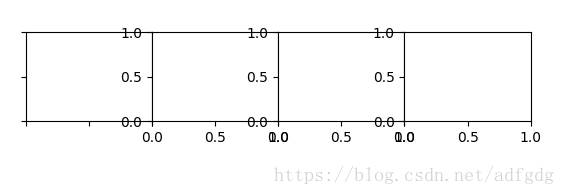

两参数为0.05

plt.axis('off')

控制两坐标轴标签是否显示，代码中为不显示标签

ax1.set_xticklabels([])
ax1.set_yticklabels([])

控制两坐标轴显示标签内容；如下图：

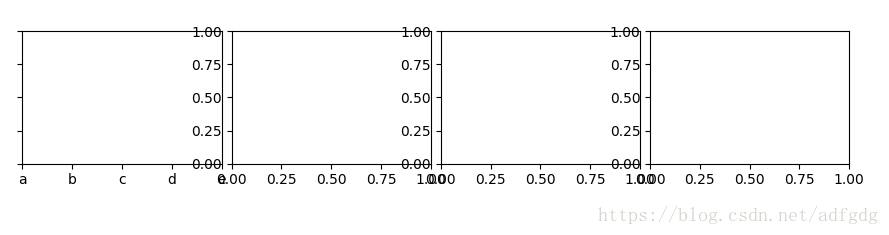

当：

ax1.set_xticklabels('abcdef')

有：
这里写图片描述

图片保存：

plt.savefig('h_out/{}.png'.format(str(1).zfill(3)))
plt.savefig('h_out/{}.png'.format(str(i).zfill(3)), bbox_inches='tight')

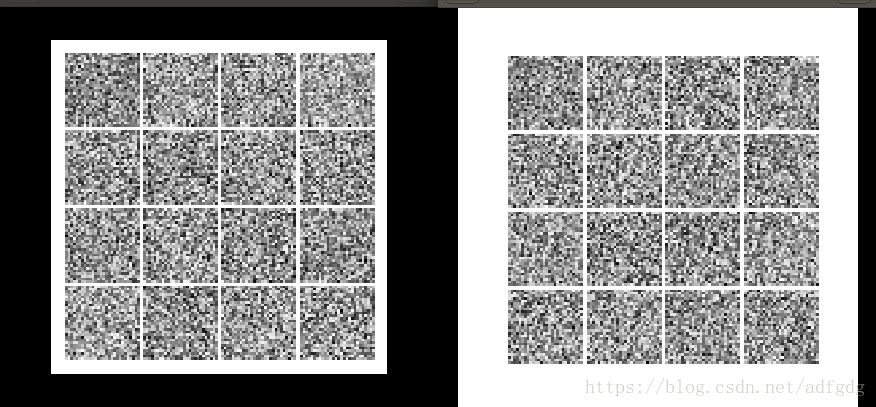

结果：
这里写图片描述
左图是第二行代码
右图是第一行代码
bbox_inches=’tight’代表去除空白，只保留图像
完整代码：

import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec

fig = plt.figure(figsize=(4, 4))
gs = gridspec.GridSpec(4, 4)
gs.update(wspace=0.05, hspace=0.05)

ax1 = plt.subplot(gs[0])
ax2 = plt.subplot(gs[1])
ax3 = plt.subplot(gs[2])
ax4 = plt.subplot(gs[3])

ax1.set_xticklabels('abcdef')
ax1.set_yticklabels([])

plt.show()
