数据中心供配电怎么监测

数据中心（DataCenter）是指在一个物理空间内实现对所有数据信息集中处理、存储、传输、交换、管理，含有计算机设备、服务器、网络设备、通讯设备、存储设备等关键设备，以及环境、空气，电气、机房布线，电源质量部分等外部设备。数据中心在一个建筑物内，相当于是建筑物的大脑，具有极其重要的位置，对用于支撑其运行的供配电系统安全性、可靠性、连续性等方面也提出了高标准的要求，笔者今天就曾设计的中国银行集团客服中心（合肥）项目一期工程数据中心”项目，进行整理、阐述，对数据中心的供配电系统做一个整体的分析。
随着数据中心的迅猛发展，数据中心能耗问题也越来越突出，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。
AMC系列数据中心精密配电系统是针对数据机房末端设计的，能够综合采集所有能源数据的智能系统，为交直流电源配电柜提供精确的电参量信息，并可通过通讯将数据上传到动环监控系统，实现对整个数据机房的实时监控和有效管理，为实现全方位绿色IDC提供可靠保证。
精密配电管理解决方案
交流系统
1）功能要求：
遥测：输入分路的三相电压、三相电流、有功功率、有功电度；输出分路的单相电压、单相电流、有功功率、有功电度；
遥信：输入分路的过压/欠压，缺相,过流，输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、功率等参数的越限报警功能。

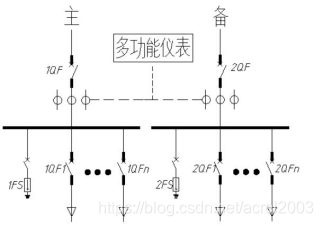

2）配置方案-示意图

配置方案
多功能仪表 PZ72L-E4
电流互感器 AKH-0.66-30I-XXA/5A
直流系统

1. 功能要求
   遥测：输入分路的电压、电流、功率、电度；
   遥信：输入分路的过压/欠压，输入分路的熔丝状态,具备电流、功率需用量分析和统计，实现电压、电流、功率等参数的越限功能。

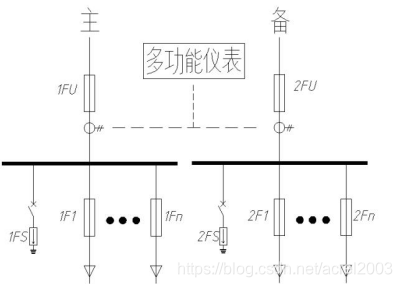

   2)配置方案-示意图


配置方案
多功能仪表 PZ72L-DE
霍尔传感器 AHKC-F- XXA/5V
开关电源 SBD-30 （48V）

母线
数据中心小母线系统是数据中心末端母线供配电系统的俗称。近年来，随着数据中心建设的快速发展和更高需求，智能小母线系统逐渐被应用于机房的末端配电中，具有电流小、插接方便、智能化程度高等特点，即插式插接箱给各个机柜内的PDU分配电。始端箱和插接箱内可设置监测模块，将数据上传至动环监控中心。
AMB智能小母线管理系统
1）交流系统功能：
遥测：三相电压、电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能、电缆温度，系统频率、零序电流、零地电压、漏电流、机柜温度、机柜湿度、开关状态、电压/电流谐波含量、电流/功率；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、零地电压、零线电流、温/湿度告警，开关状态、开关跳闸；
2）直流系统功能：
遥测：电压、电流、功率、电能、电缆温度、漏电流、机柜温度、机柜湿度、开关状态、电流/功率；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、温/湿度告警，开关状态、开关跳闸；

安科瑞张豪供稿
