关于74HC595食用过程

什么是74HC595

74HC595是一颗单片机IO口扩展芯片，阅读芯片资料后，发现它有以下特点：

1. 8位串行输入
2. 8位串行或并行输出
3. 引脚可输出低电平，高电平以及高阻态
4. 输出寄存器可以直接清除

74HC595通过将串行输入转为并行输出，只占用单片机3个I/O即可引出更多的管脚，大大的节省了单片机的I/O资源。

---

74HC595管脚说明

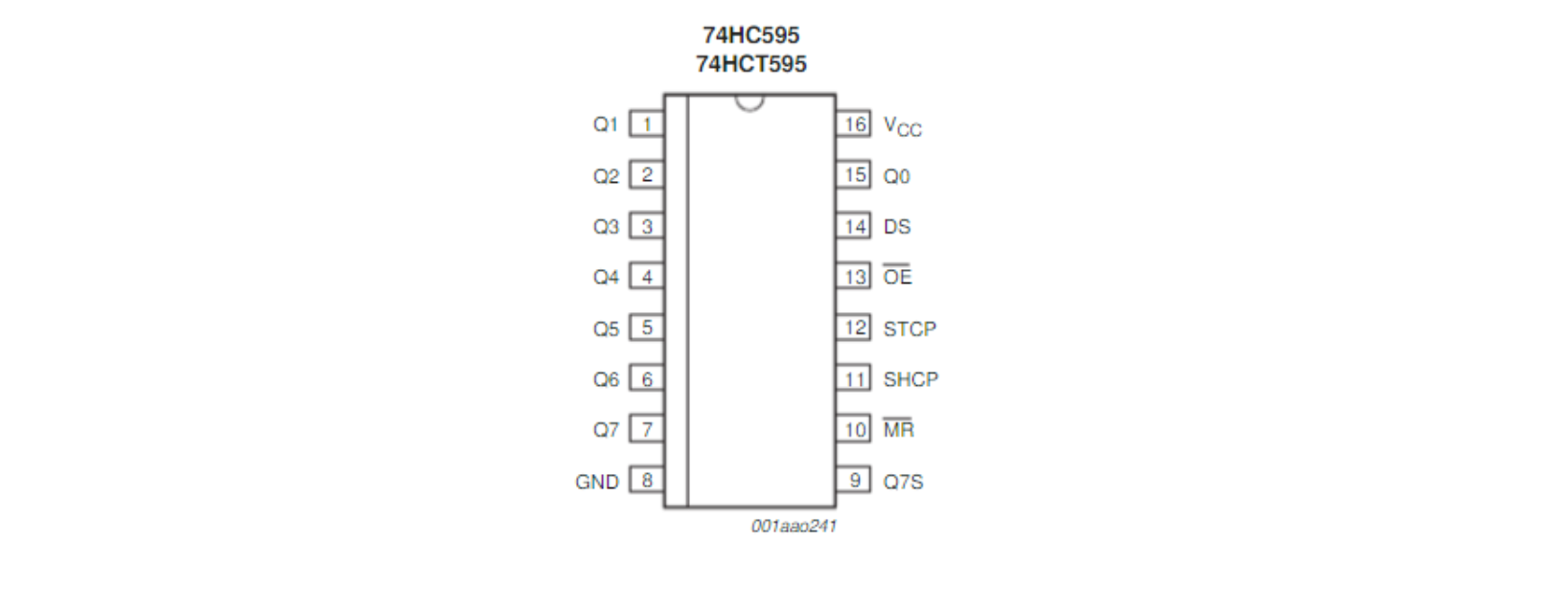

如图，74HC595总共拥有16个引脚，以下是其功能：

引脚号	定义	功能
14脚	DS（SER）	串行数据输入引脚
0-7脚	Q0…Q7	并行数据输出
8脚	GND	地
16脚	VCC	电源
9脚	Q7S	级联输出端（用于接
