交换机原理

目录

一、数据链路层功能

二、以太网帧格式

1.Ethernet  ll帧格式

三、交换机的工作原理

1.交换机的转发原理

2.交换机的功能

3.交换机以太网接口的工作模式

四、交换机的命令行配置

---

一、数据链路层功能

数据链路层位于网络层与物理层中间

功能：

1. 数据链路的建立、维护与拆除

2. 帧包装、帧传输、帧同步

3. 帧的差错恢复

4. 流量控制

二、以太网帧格式

以太网MAC地址是用来识别一个以太网上的某个单独的设备或一组设备。

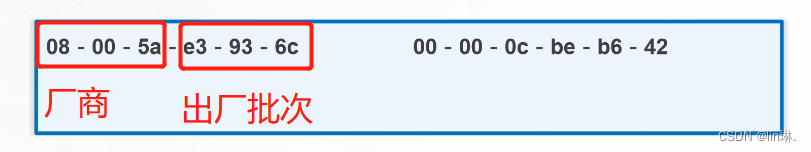

MAC地址是48位二进制组成，通常用12位十六进制表示，在这12位中前6位是厂家的编号，后6位是出厂批次，某个批次的网卡。

例如：

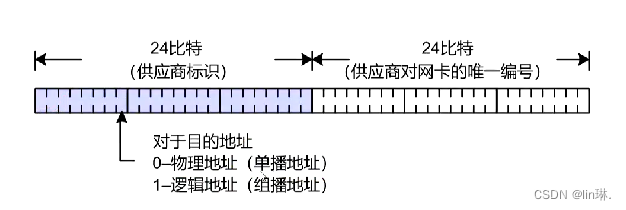

MAC地址的第8个bit如果为：

0~~~~~单播MAC地址；1~~~~~组播MAC地址

 发送数据的3种方式

• 单播------一对一通信
• 组播------一对部分感兴趣设备
• 广播------一对所有设备
• 数据链路层广播MAC------FF-FF-FF-FF-FF-FF        ---48个1

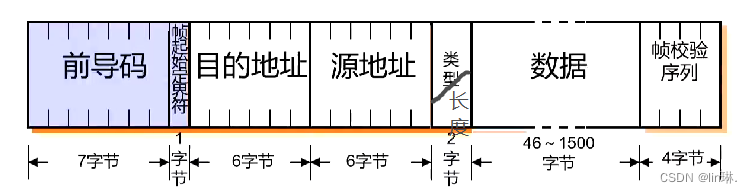

1.Ethernet  ll帧格式

•  类型/长度：用来标识上层协议的类型，例如0800H表示IP协议IPV4，0806H表示ARP协议。

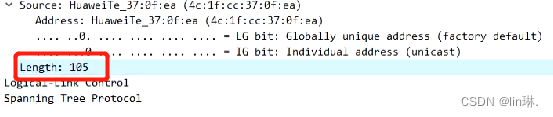

        值大于0600---Type----体现上层协议的类型(Type=0x0800--网络层为IPv4,Type=0x86dd--网络层为IPv6,Type=0x0806--ARP) 小于0600---Length---数据帧的字节数

• 数据帧遵循IEEE 802.3以的格式
