树莓派|两路继电器控制直流电机转动、正反转

最新推荐文章于 2025-04-24 21:53:32 发布

原创

最新推荐文章于 2025-04-24 21:53:32 发布 · 4.9k 阅读

39 ·

CC 4.0 BY-SA版权

本文介绍了使用树莓派通过继电器控制直流电机正反转的电路连接方法及Python程序实现。通过连接硬件，当键盘输入不同指令时，电机可实现启动、反转和停止。

一、电路连接
准备硬件：
树莓派
继电器
为继电器供电的电源
直流电机
为直流电机供电的电源
在这里插入图片描述

（我用的这种继电器和直流电机）

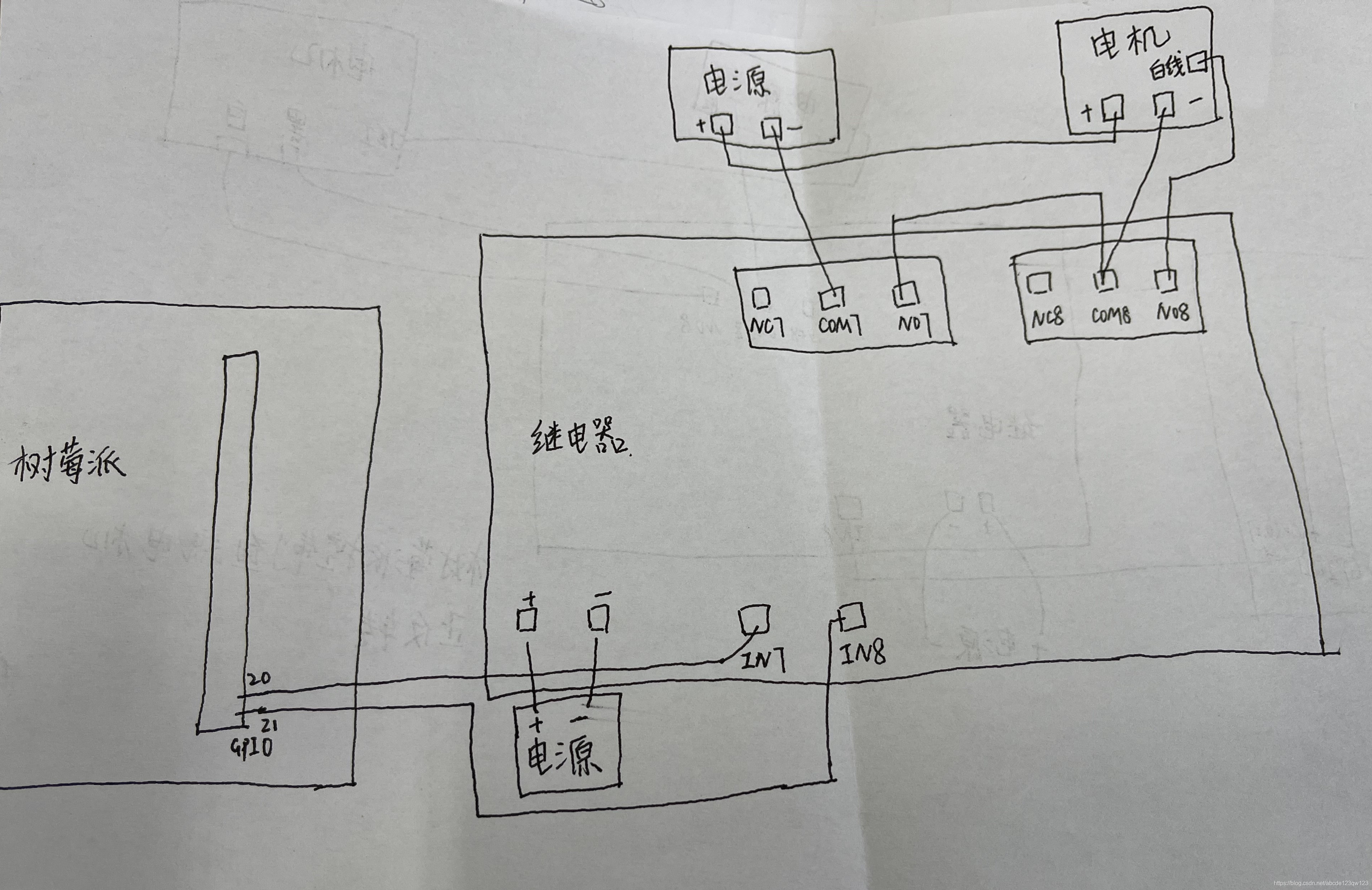

按图所示连接电路

注意继电器的电源，继电器有5v，12v，24v可以选择，5v可直接连到树莓派供电，12v，24v要另外准备电源。
八路继电器和一路继电器使用方法相同。**控制电机正反转只需要一路继电器。**若同时控制电机正反转和转速，需要两路。给电机供电的电源也要匹配。

二、控制正反转程序（python）

进入树莓派远程桌面连接在这里插入图片描述

import RPi.GPIO
import time
