本文介绍如何使用telesky二路继电器控制直流电机的正反转。通过将继电器的COM口与电机正负极相连，NO1与NC2、NO2与NC1相连，并接入电源，实现电机方向的切换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

二路继电器的两个COM口分别接直流电机的正负极；NO1与NC2连接，NO2与NC1连接，再将这两端分别接到直流电机的供电电源上。自己买的telesky二路继电器，下面是示意图。

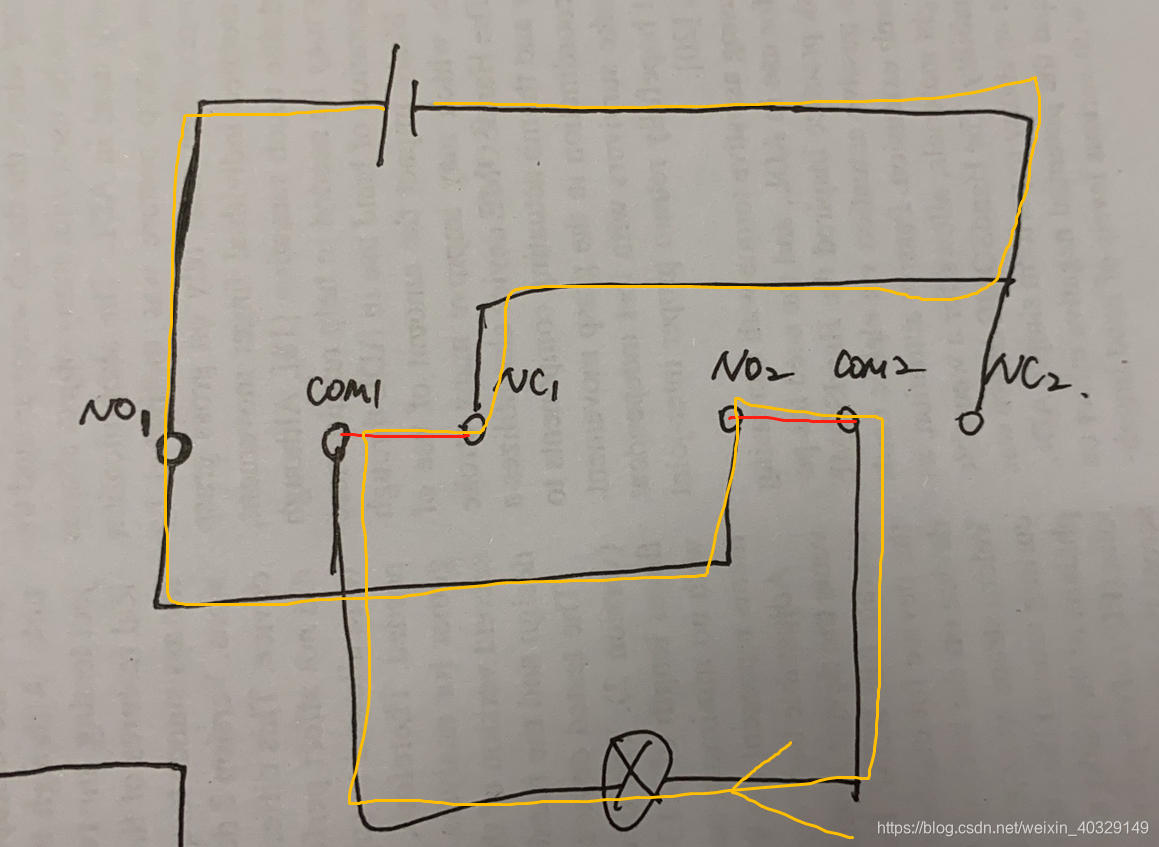

图1 电流从左向右

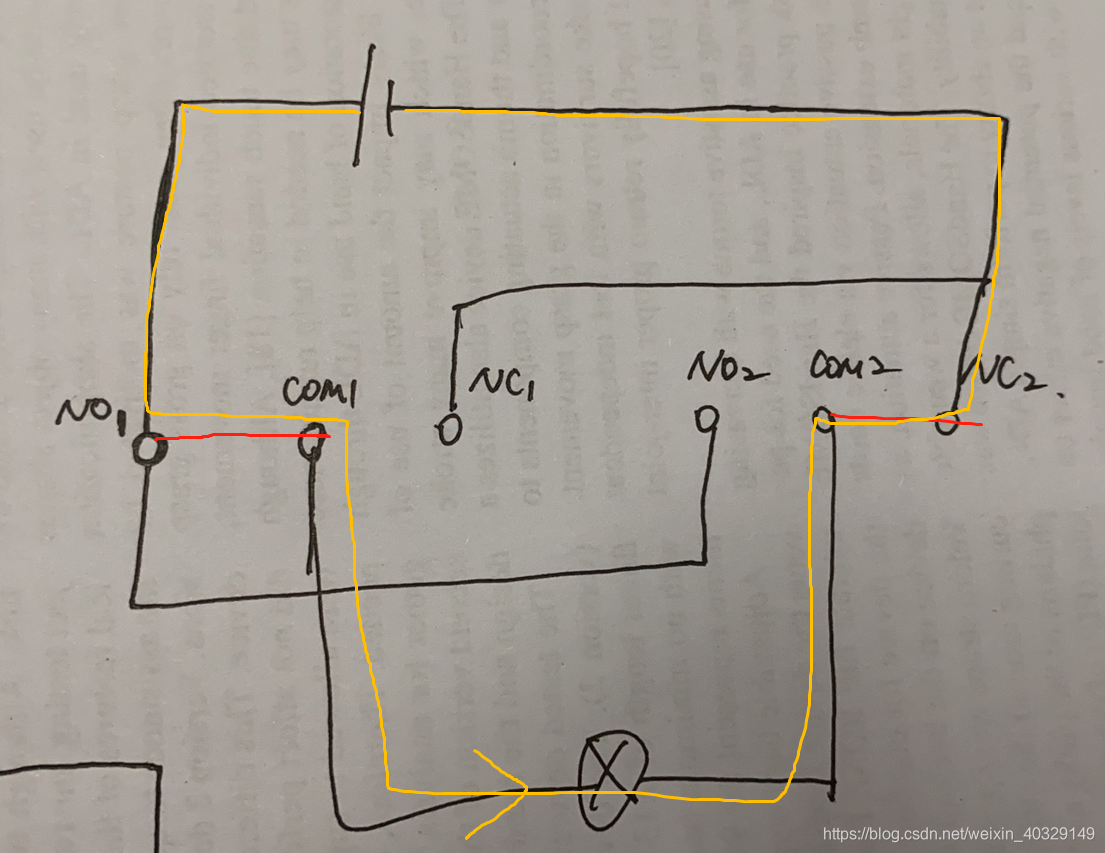

图2 电流从右向左
